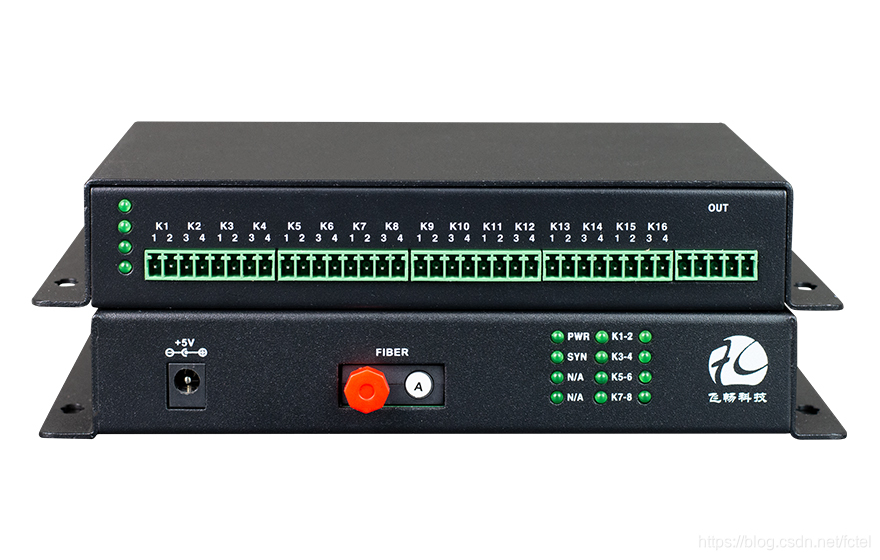

开关量光端机可以使开关量信号通过光缆在光纤上传输双向控制。全数字光传输通道，确保高质量的信号传输。面板上有电源指示灯、光信号指示灯数据信号指示灯，可以直观的检测电源、光信号、数据信号状态。单向系列开关量光端机是高性能，高可靠性的长距离开关量信号传输系统。接下来我们就来详细了解下开关量光端机指示灯说明及常见的故障问题处理方法吧！

一、开关量光端机指示灯说明：

电源指示灯：绿色—电源接入正常指示灯亮。不正常不亮。

光路指示灯：绿色---光路不正常，绿灯闪烁。光路正常时不亮。

数据指示灯：绿色---有数据传送,指示灯闪烁。

视频指示灯：绿色（与光路指示灯共）--有视频输入或输出绿灯亮。没有不亮。

以太网指示灯：网络正常—网口左上角灯亮。接入网线正常网口右上角灯亮。数据传输正常，网口左上角灯闪烁。

二、开关量光端机常见故障处理：

a)机箱无电源：检查电插头是否正常，机箱保险丝是否正常。

b)所有视频数据不正常：检测光发出的功率是否正常，检测接收到的光功率是否在接受灵敏度以内。

c)视频图像有不规则的横纹或跳动：视频输入的同步不正确，检测系统的地电平是否相等，特别是光端机的电源的地电平与输入、输出设备间的地电平，视频线连接是否良好，输入信号是否符合标准。

d)光端机的所有指示灯均不亮：检查电源适配器工作是否正常，检查光端机模块是否完全、正确的插入机箱插槽

e)光端机接收机的视频指示灯闪烁：接收机未接收到正确的光信号；检查光纤的链路损耗是否正常，光尾纤盘卷直径太小(盘纤直径不得小于20厘米)，尾纤陶瓷介面有杂质(可用酒精棉轻轻清洁)。

f)光端机发射机的视频指示灯不亮：光端机未接收到视频信号；检查光端机的视频输入是否正常。

g)光端机接收机视频输出有雪花点：传输过程中有误码，检查光纤链路的损耗是否过大,尾纤盘卷直径太小(盘纤直径不得小于20厘米)，或设备环境温度过高，使传输不稳定。

h)光端机数据不正常：数据协议是否正确(是否用RS232传输RS422等)，数据传输方向是否正确(正向,反向或 双向)，接线是否正确(数据正负或收发等)，数据输入是否正确.

i)可结合设备指示灯进行设备故障的分析和解决。
