蛇形板载天线是无线通讯模块应用最广泛的一种天线类型，应用在蓝牙、WiFi、ZigBee等对性能要求不高、但对空间要求比较高的领域。今天就让成都亿佰特小编给大家普及一下蛇形板载天线的相关知识吧~

　　作为天线工程师，每次给前端电路工程师调试设计天线的时候都会好奇的问到：

　　●  为啥这个天线要搞成这个形状？

　　●  这些折弯间有什么讲究，比如折弯次数、折弯的间距。。。

　　●  为什么要选择性的layout在PCB板的某些区域？

　　其实我们在做板载蛇形天线设计并没有这些说法，抓住其基本原理，然后可以根据板载所给净空区、结合天线周围环境如金属、大电容、电感、屏蔽罩等实际情况，天马行空的“作画”满足设计要求即可。

　　一、原理

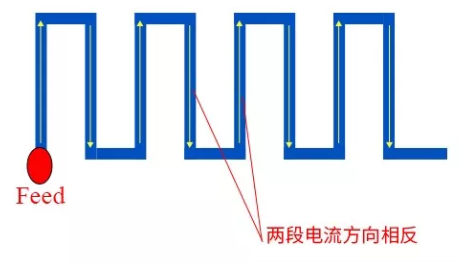

　　1、蛇形天线的电流分布如下图所示：

　　图1 蛇形天线电流方向分析

　　从图中可以看出、蛇形走线的相邻两个折弯上电流大小相等、方向相反；从电磁场产生的原理，如果蛇形走线相邻两个折弯无限靠近时，电磁辐射完全抵消，不对外辐射能量，增益很差。故在设计走线的时候一定要结合给定的天线“净空区”平衡天线面积与小型化要求，不能没有原则的退让，以牺牲天线的增益来换取产品的美观。

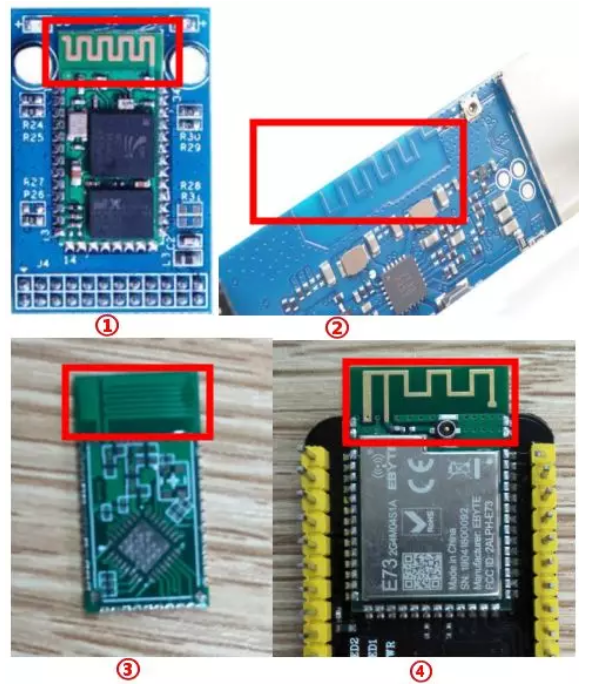

　　2、当前常见的蛇形天线主要有以下几种，如图：

　　图①、②为普通的单极蛇形天线。图③为带寄生的蛇形走线，寄生单元可以增加带宽。图④为单极蛇形的变形-倒F天

　　二、实例设计演示

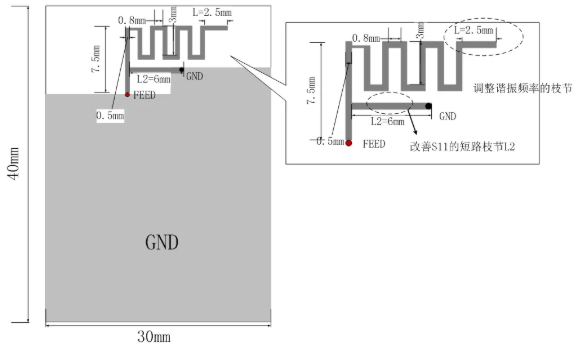

　　现在我们以B类结构为例，来简单的设计一个2.45GHz的B类天线结构模型，天线每一段的弯折情况及个段的结构如下：

　　图3 天线初始尺寸设置

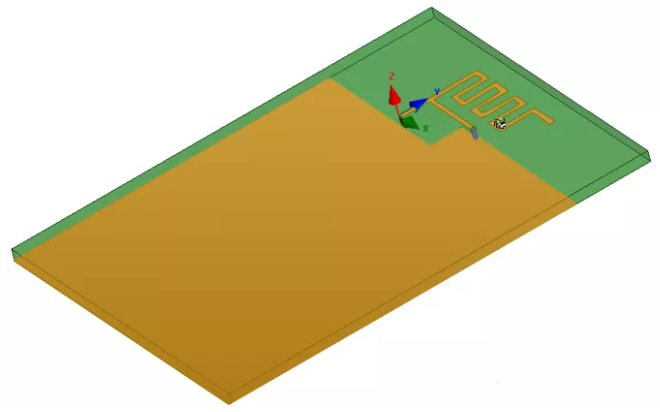

　　HFSS模型建立要注意，由于本文所设计的为单极子天线，因此设计中要充分考虑地平面对天线的影响，地平面需要有足够大的面积，以使得天线能够获得较好镜像，实现f射，模型如下：

　　图4 HFSS模型

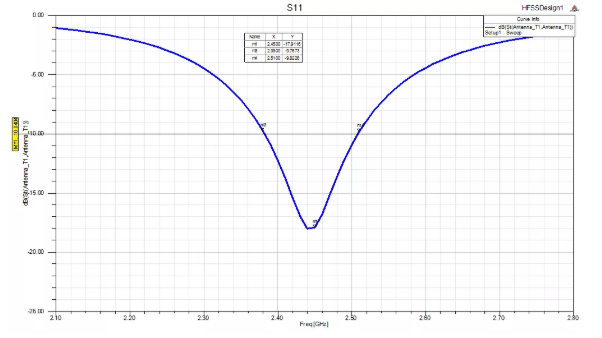

　　回波损耗S11仿真：

　　图5 S11仿真结果

　　从仿真图中可以看出，S11的仿真结构是比较好的，完全可以达到2.45GHz的工作频段和带宽要求。

　　可能有的朋友会有疑问，因为有些朋友是天线的初学者或者经验不足，可能设置初始尺寸时经验不足，从而导致初始尺寸的仿真结构较差，比如工作频点与预期的偏差较大，S11太大等等，这些情况都是存在的。现在我们就来分析下出现这类情况的时候我们应该怎么来解决：

　　1、工作频点调整

　　天线的谐振频段是由天线的有效电流路径长度决定的，因此要调整工作频段，就要考虑从天线的物理长度入手。

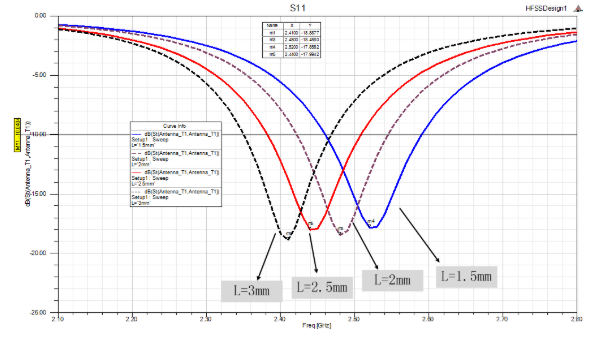

　　通常，我们设计中需要在蛇形天线的末端预留一段用变量表示的枝节，如下图所示最右端所标示长度为L的枝节，做优化时，只需要简单的改变此段长度即可，例如，我现在在刚刚建立的模型上做一个示例，令L分别等于1.5mm，2mm，2.5mm和3mm时，来求解其对应的工作频段，求解结果如下：

　　图6 L的长度对谐振频点的影响

　　从图中看到，L变化时，天线的谐振频点也会产生非常明显的变化，随着L减小，天线的谐振频率随之下降。

　　2、 S11改善

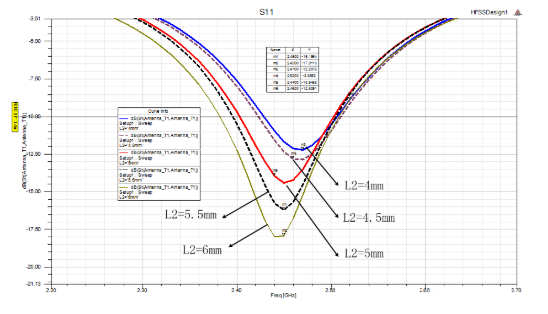

　　S11的决定因素是天线的输入阻抗，通常，单极子天线默认的输入阻抗为50欧姆，当所设计的天线输入阻抗无限接近50欧姆时，则S11将逼近无限小，反之，当输入阻抗偏离50欧姆时，则S11将变差，换句话说，输入阻抗偏离50欧姆越大，则S11越差。对于本文中所设计的天线结构，如下图所示的L2短路枝节，可以通过调整L2的长度来改变天线在2.45GHz频段上的输入阻抗大小，进而调整S11参数。我现在在模型上做一个示例，令L2分别等于4mm，4.5mm，5mm，5.5mm和6mm，来看其对应的S11的值，仿真结果如下：

　　图7 短路枝节L2对S11的影响

　　从图中看出，L2长度发生变化时，天线的谐振频率几乎保持不变，但是S11却有非常明显的变化，随着L2长度增加，S11逐渐变好。

　　因此实际设计中，可以通过调整短路枝节来改善S11参数。

　　蛇形天线的结构多种多样，各位朋友一定要打开思路，尝试不同的弯折方式，将会收获意想不到的结果。
