物联网在水位监测中的应用

 注:本文来自  成都亿佰特

基于E820-DTU(2I2-433L)和E90-DTU(433C30)的水位监测应用

  水位资料与人类社会生活和生产关系密切。水利工程的规划、设计、施工和管理需要水位资料。桥梁、港口、航道、给排水等工程建设也需水位资料。防汛抗旱中,水位资料更为重要,它是水文预报和水文情报的依据。水位高于某个特定的高度时,便会有水涝、决堤等灾害。只有精准、系统地感知水位变化,才能在应对水位变化的过程中趋利避害,采取有效措施调控水位。在此给大家介绍一种基于成都亿佰特电子科技有限公司自主研发的无线数传模拟量采集DTU助力远程监测水环境水位数据

  一、应用流程

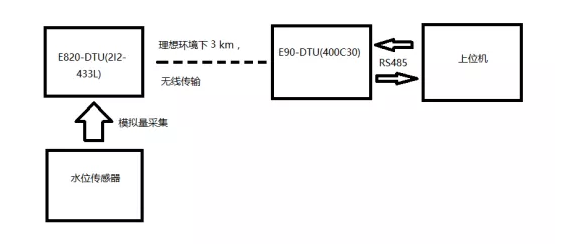

  E820-DTU(2I2-433L)模拟量数据采集器采集水位传感器水位数据,并将数据通过无线射频利用modbus通信协议上传到E90-DTU(400C30),E90-DTU(400C30)用串口与上位机通信,上位机展示采集的水位数据。

QQ截图20191120153306

  二、搭建流程

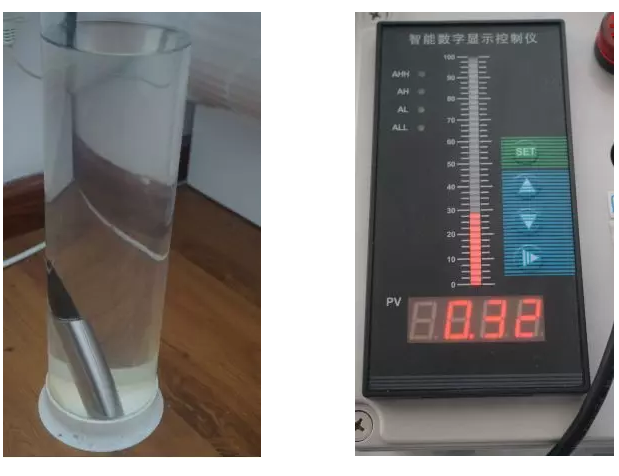

  1、 投入式水位传感器可以通过水位计得到水位数据

QQ截图20191120153325

  2、将传感器水位计接入E820-DTU(2I2-433L),E820-DTU(2I2-433L)通过无线射频方式将采集的数据传给E90-DTU(400C30)。

QQ截图20191120153335

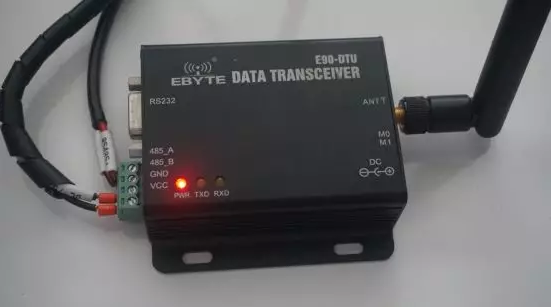

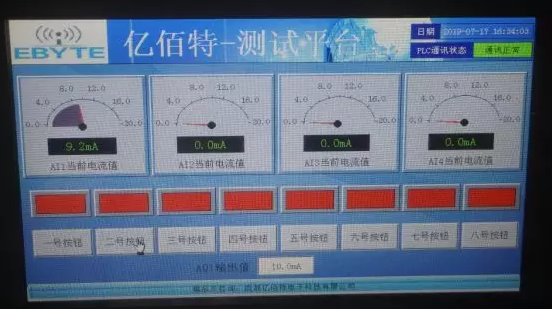

  3、E90-DTU(400C30)通过RS485串口线与HMI面板相连,面板上位机显示采集数据

QQ截图20191120153349

  三、E820-DTU(2I2-433L)参数配置

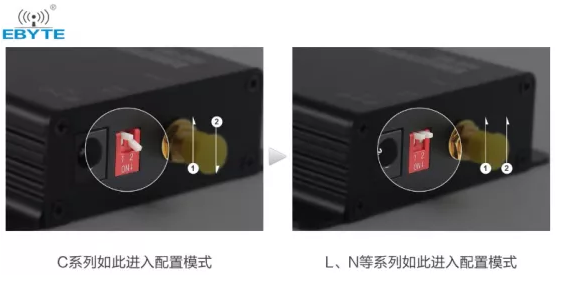

  1、 首先将拨码开关调成配置模式

QQ截图20191120153357

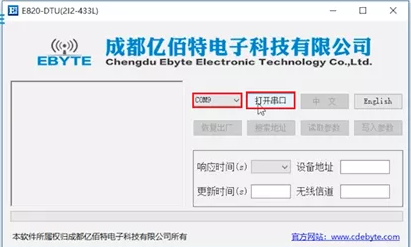

  2、 选择对应串口并打开

QQ截图20191120153406

  3、 单击“搜索地址”,即搜索该设备当前的设备地址,可看到设备地址显示为“1”(改变设备地址后,操作时,请优先点击“搜索地址”)

QQ截图20191120153429

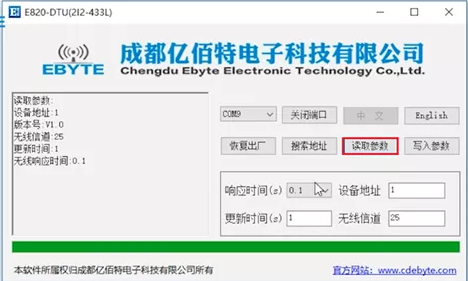

  4、 点击“读取参数”

QQ截图20191120153429

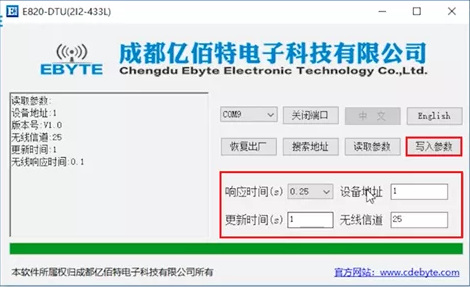

  5、 修改完需要修改的参数后,点击“写入参数”,即可完成修改

QQ截图20191120153441

  四、E90-DTU(433C30)参数配置

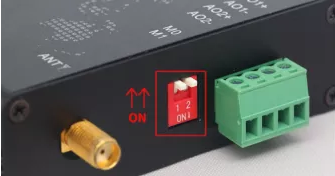

  1、 拨码开关调到命令模式

QQ截图20191120153459

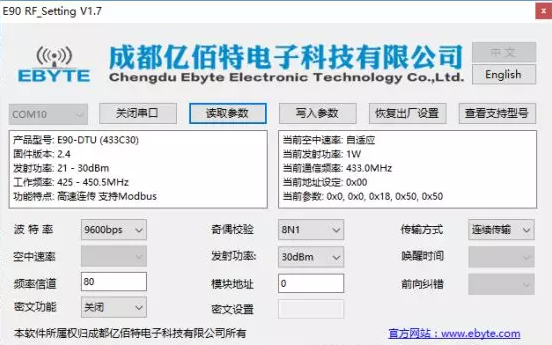

  2、 打开E90-DTU配置软件,读取DTU参数

QQ截图20191120153513

  3、 修改完需要修改的参数后,点击“写入参数”,即可完成修改。

获取更多资讯和技术支持,关注 亿佰特物联网应用专家 公众号
