一、前期准备

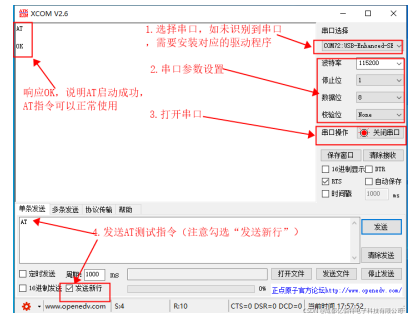

打开串口工具，以XCOM V2.6为例，验证AT指令。



如果未识别串口，请按下面的步骤安装相应的驱动。

1.检查并安装串口驱动程序

PC打开“控制面板” ，进入“硬件和声音”，选择“设备管理器”。

2.进入“设备管理器”，可以看到设备对应的端口号，如果有多个端口请注意区分。

二、单连接 TCP Client

1、配置WiFi模式为Station+SoftAP模式。

2、E103-W10连接至WiFi名称为"E880-IR01",密码为"JSZXE880"的路由器，根据您的路由器名称和密码替换AT指令的参数即可。

3、PC与E103-W10连接至同一路由器，即WiFi名称为E880-IR01。

4、查看PC端WiFi IP地址

windows 10桌面左下角“开始”按钮处右键，进入“运行（R）”。

输入“cmd”进入 “命令提示符”界面。

在“命令提示符”界面中输入ipconfig，在按下“Enter”键，找到 “无线局域网适配器 WLAN”中的IPv4地址。

往下找到“无线局域网适配器 WLAN:”中的IP地址。

5、在PC端使用网络调试工具，以“TCP&UDP测试工具”为例，建立一个TCP服务器。

打开“TCP&UDP测试工具”，选中“服务器模式”，鼠标右键选择“创建服务器”，如图表 28所示。

PC创建IP地址为192.168.1.156，即上述步骤查到的IP地址,端口为8080的服务器。

选中创建的的服务器，点击“启动服务器”，此时服务器已进入“监听状态”了。

6、连接到上述步骤中创建的服务器

E103-W10作为TCP Client，相关指令AT+CIPSTART="TCP","192.168.1.156",8080 指令的参数分别表示：协议，服务器IP地址和端口号。与PC端“TCP&UDP测试工具”建立TCP连接。

7、E103-W10向服务器发送数据

首先，设置想要发送的数据长度，例如5字节。

然后输入发送数据，例如“ABCDE”。

PC端接收到数据。

8、当E103-W10接收到服务器发来的数据，将提示如下信息:

+IPD,n:xxxxxxxxx //接收n个字节，数据为: xxxxxxxxx
