在NS-3中安装可视化工具pyviz的一些问题的解决

PyViz是一个用Python开发的在线ns-3可视化工具。

1.先安装依赖包：

w@wangl:~$ sudo apt-get install python-dev python-pygraphviz python-kiwi python-pygoocanvas python-gnome2 python-gnome2-desktop-dev python-rsvg

• 1

或者
sudo apt-get install python-dev python-pygraphviz python-kiwi python-pygoocanvas python-gnome2 gir1.2-goocanvas-2.0 python-rsvg

若出现apt-get install E: 无法定位软件包问题，编辑/etc/apt/sources.list文件，添加源 deb http://archive.ubuntu.com/ubuntu/ trusty main universe restricted multiverse 即可。

步骤如下：

1）编辑sources.list ：

sudo vim /etc/apt/sources.list

• 1

2）添加源： 在sources.list文件末尾添加

deb http://archive.ubuntu.com/ubuntu/ trusty main universe restricted multiverse

• 1

3）保存并退出

:wq

• 1

若出现sudo vim找不到命令，则是没有安装vim。如下安装即可：

sudo apt-get install vim-gtk

• 1

2.安装‘交互式Python’，以便在后面的可视化界面（the visualizerGUI:）中使用控制按钮：

sudo apt-get install ipython

• 1

3.再重新编译：

./build.py --enable-examples

• 1

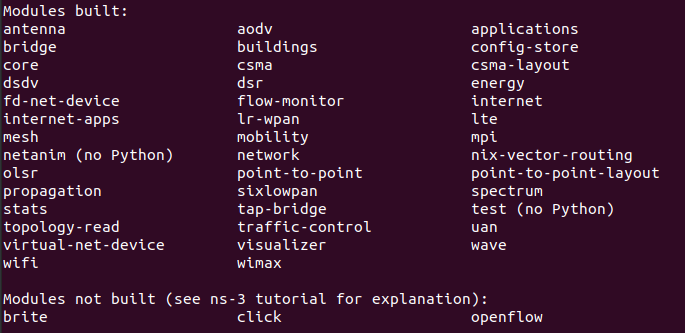

编译完成后，可以看到visualizer模块已经成功编译。

ps:使用方法： 以命令行参数的形式调用，只要程序中一下语句(需加在创建节点之前)：

 CommandLine cmd;cmd.Parse (argc,argv)

运行程序时加入参数 --vis;

比如：sudo ./waf --run scratch/myfirst --vis

另外，两个小的点：

1）若遇到如下问题：
…
No visualization support (No module named _gi_cairo).
No visualization support (No module named _gi_cairo).
Traceback (most recent call last):
File “”, line 2, in
File “/home/w/tarballs/ns-allinone-3.29/ns-3.29/src/visualizer/visualizer/core.py”, line 1847, in start
import sys
RuntimeError: maximum recursion depth exceeded while calling a Python object
安装gi.cairo即可解决：

sudo apt-get install gi.cairo

• 1

2）若–vis报错：

AttributeError: ‘gi.repository.GooCanvas’ object has no attribute 'LineDash’

解决办法：

将src/visualizer/visualizer/core.py中第528行的

line_dash=GooCanvas.LineDash([10.0, 10.0 ])

• 1

更改为

line_dash=GooCanvas.CanvasLineDash.newv([10.0, 10.0 ])

• 1

即可解决。
