【Android OpenGL ES 开发 （三）】Shader 扩展

编译Shader代码

1.封装一个编译shader的接口

GLuint CompileShader(GLenum shaderType,const char *shaderCode){GLuint shader=glCreateShader(shaderType);glShaderSource(shader,1,&shaderCode,NULL);glCompileShader(shader);GLint compileResult=GL_TRUE;glGetShaderiv(shader,GL_COMPILE_STATUS,&compileResult);if(compileResult==GL_FALSE){char szLog[1024]={0};GLsizei logLen=0;glGetShaderInfoLog(shader,1024,&logLen,szLog);__android_log_print(ANDROID_LOG_INFO,"BattleFire","CompileShader %s\n%s\n",szLog,shaderCode);glDeleteShader(shader);shader=0;}return shader;
}

2.调用编译shader的接口

    //编译shaderint filesize=0;unsigned char *filecontent=LoadfileContent("test.vs",filesize);GLuint vsshader = CompileShader(GL_VERTEX_SHADER,(char*)filecontent);delete [] filecontent;filecontent=LoadfileContent("test.fs",filesize);GLuint fsshader = CompileShader(GL_VERTEX_SHADER,(char*)filecontent);delete [] filecontent;

生成GPU程序

1.实现生成GPU程序接口

GLuint CreateProgram(GLuint vs,GLuint fs){GLuint program=glCreateProgram();glAttachShader(program,vs);glAttachShader(program,fs);glLinkProgram(program);glDetachShader(program,vs);glDetachShader(program,fs);GLint nResult;glGetProgramiv(program,GL_LINK_STATUS,&nResult);if(nResult==GL_FALSE){char szLog[1024]={0};GLsizei logLen=0;glGetProgramInfoLog(program,1024,&logLen,szLog);__android_log_print(ANDROID_LOG_INFO,"BattleFire","CreateProgram %s\n",szLog);glDeleteProgram(program);program=0;}return program;
}

2.编译与生成GPU程序合并封装

GLuint CreateStanarProgram(const char *vertex_shader_path,const char * fragment_shader_path)
{//编译shaderint filesize=0;unsigned char *filecontent=LoadfileContent(vertex_shader_path,filesize);GLuint vsShade = CompileShader(GL_VERTEX_SHADER,(char*)filecontent);delete [] filecontent;filecontent=LoadfileContent(fragment_shader_path,filesize);GLuint fsShader = CompileShader(GL_VERTEX_SHADER,(char*)filecontent);delete [] filecontent;GLuint program=CreateProgram(vsShade,fsShader);glDeleteShader(vsShade);glDeleteShader(fsShader);return program;
}

配置好属性组并进行绘制

extern "C" JNIEXPORT void JNICALL
Java_com_example_learnogles_MainActivity_Render(JNIEnv* env,jobject /* this */) {//__android_log_print(ANDROID_LOG_INFO,HANGYU_LOG_TAG,"Render");glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT|GL_STENCIL_BUFFER_BIT);glBindBuffer(GL_ARRAY_BUFFER,vbo);//设置状态机glUseProgram(program);glUniformMatrix4fv(modelMatrixLocation,1,GL_FALSE,glm::value_ptr(modelMatrix));//模型矩阵glUniformMatrix4fv(viewMatrixLocation,1,GL_FALSE,glm::value_ptr(viewMatrix));//视口矩阵glUniformMatrix4fv(projectionMatrixLocation,1,GL_FALSE,glm::value_ptr(projectionMatrix));//投影矩阵//set attribute//激活属性组glEnableVertexAttribArray(positionLocation);//激活属性位置glVertexAttribPointer(positionLocation,4,GL_FLOAT,GL_FALSE,sizeof(Vectice),0);
//    glEnableVertexAttribArray(colorLocation);
//    glVertexAttribPointer(colorLocation,4,GL_FLOAT,GL_FALSE,sizeof(float)*8,(void*)(sizeof(float)*4));glDrawArrays(GL_TRIANGLES,0,3);//从第0个点绘制，绘制三个点,会从vbo中取值glBindBuffer(GL_ARRAY_BUFFER,0);glUseProgram(0);}

属性在shader间的传递

1.VS

attribute vec4 position;
attribute vec4 color;
uniform mat4 U_ModelMatrix;
uniform mat4 U_ViewMatrix;
uniform mat4 U_ProjectionMatrix;
varying vec4 V_Color;
void main(){V_Color=color;gl_Position=U_ProjectionMatrix*U_ViewMatrix*U_ModelMatrix*position;
}

2.FS

#ifdef GL_ES
precision mediump float;
#endif
varying vec4 V_Color;
void main(){gl_FragColor=V_Color;
}

模型矩阵的使用

1.在世界坐标Z为0的时候，由于平行不能看见任何东西。在这种情况我们可以使用模型矩阵整体平移（原理：是uniform变量，会影响所有点）

//平移
modelMatrix=glm::translate(0.0f,0.0f,-2.0f)
//缩放
glm::scale(0.5f,0.5f,0.5f)
//旋转
glm::rotate(30.0f,0.0f,0.0f,1.0f);//旋转角度，旋转哪个轴修改哪个轴

正交投影与2DUI元素的绘制

备注：透视投影，进大远小。

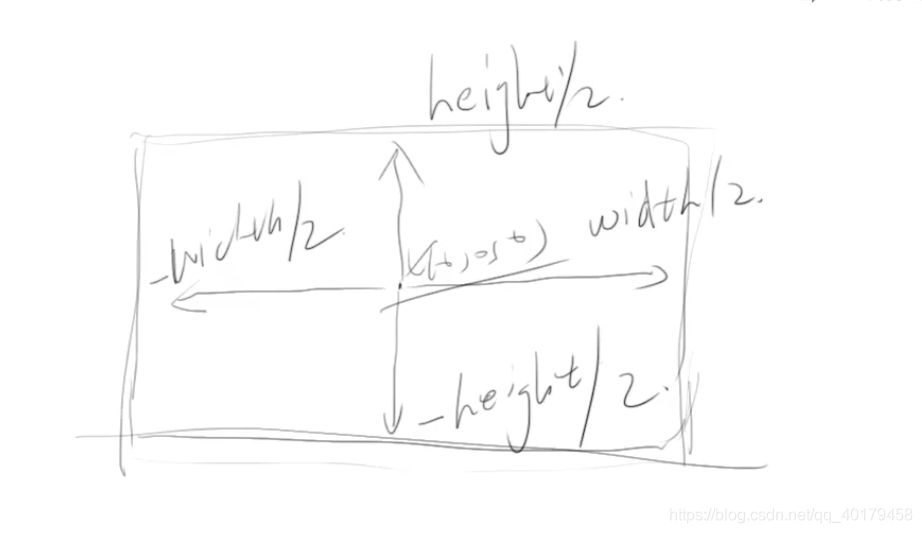

1.根据屏幕像素坐标来写绘图数据，而不需要3D坐标，使用前提必须写成以下内容才可以正确使用。

float half_width=float(width)/2.0f; //画布的宽
float half_height=float(height)/2.0f;//画布的高
//左边界，有边界，下边界，上边界，最近点，最远点
projectionMatrix=glm::ortho(-half_width,half_width,-half_height,half_height,0.1f,100.0f);

控制UI前后关系的方法之一

1.通过修改模型矩阵来修改UI前后关系。

2.可以通过修改Z的坐标来确定谁覆盖谁，前提是需要开启深度缓冲区才能管理物体远近关系。

glEnable(GL_DEPTH_TEST)

使用索引数据绘制UI

1.定义一个 GLuint ibo;//index buffer object ,element array buffer object

    unsigned short indexes[]={ 0,1,2,1,3,2};glGenBuffers(1,&ibo);glBindBuffer(GL_ELEMENT_ARRAY_BUFFER,ibo);glBufferData(GL_ELEMENT_ARRAY_BUFFER,sizeof(unsigned short)*6, nullptr,GL_STATIC_DRAW);//alloc gpuglBufferSubData(GL_ELEMENT_ARRAY_BUFFER,0,sizeof(unsigned short)*6,indexes);//cpu -> gpu//glBufferData(GL_ARRAY_BUFFER,sizeof(Vertice)*3,vertices,GL_STATIC_DRAW);//cpu -> gpuglBindBuffer(GL_ELEMENT_ARRAY_BUFFER,0);

2.绘制修改，改变的是绘制三角形的方式

    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER,ibo);glDrawElements(GL_TRIANGLES,6,GL_UNSIGNED_SHORT,0);//glDrawArrays(GL_TRIANGLE_STRIP,0,4);glUniformMatrix4fv(modelMatrixLocation,1,GL_FALSE,glm::value_ptr(modelMatrix2));glDrawElements(GL_TRIANGLES,6,GL_UNSIGNED_SHORT,0);//glDrawArrays(GL_TRIANGLE_STRIP,0,4);glBindBuffer(GL_ELEMENT_ARRAY_BUFFER,0);

封装VBO和IBO相关API

GLuint CreateBufferObject(GLenum type,void * data,int size,GLenum usage){GLuint object_to_ret;glGenBuffers(1,&object_to_ret);glBindBuffer(type,object_to_ret);glBufferData(type,size,data,usage);//cpu -> gpuglBindBuffer(type,0);return object_to_ret;
}
void UpdateBufferObject(GLuint object,GLenum type,void * data,int size,int offset){glBindBuffer(type,object);glBufferSubData(type,offset,size,data);//cpu -> gpuglBindBuffer(type,0);
}
