FTP 是常见的基于TCP的网络服务，它使用了两个TCP连接来建立逻辑通信信道，即控制连接和数据连接。当客户端与服务器建立一个FTP会话时，使用TCP创建一个持久的控制连接以传递命令和应答。当发送文件和其它数据传输时，它们在独立的TCP数据连接上进行传递，这个连接根据需要创建和拆除。

更为复杂的是，FTP标准指定了创建数据连接的两种不同方法，即正常（主动）数据连接和被动数据连接。FTP的控制连接总是由客户端首先发起的，主动数据连接是由服务器端发起的，被动数据连接是由客户端发起的。

成功建立控制连接后，在进行主动连接时，客户端发送PORT命令，其中内嵌了地址和端口信息，以告知服务器进行连接，然后服务器打开默认端口20建立到客户端已告知地址和端口的数据连接。在进行被动连接时，客户机使用PASV命令告诉服务器等待客户机建立数据连接，服务器响应，告诉客户机为了数据传输它应该使用服务器上的什么端口（随机打开）。这种工作机制带来了一个严重的问题：在FTP的命令（PORT或PASV）或对它们的回答中传递IP地址及端口号与网络分层机制严重冲突，在FTP客户端与服务器的通信信道之间的网关设备（防火墙或路由器）上启用了NAT功能的情况下将出现连接性问题。

防火墙对于像FTP这样的多端口连接的TCP应用，其影响是深远的，在复杂的网络环境中，更是由于设备、软件的多样性可能导致不可预知的问题。作为一名网络管理员，深入了解防火墙和FTP的工作原理及其在NAT环境下防火墙对FTP的影响，对于选择FTP服务软件及安装、部署、管理及维护FTP服务和实际工作中排除FTP应用故障是大有裨益的。本文就以一个在实际环境中比较常见的FTP部署和应用拓扑为例，来详细解读防火墙（启用了NAT功能）对FTP的影响。

一、网络拓扑图

在这里插入图片描述

二、主动模式的连接分析

如本例中网络拓扑所示，IP为192.168.1.1客户端计算机打开一个可用的TCP端口1025，经过其前端的防火墙进行NAT转换成地址1.1.1.1和端口1025后建立到目标地址为2.2.2.2的21端口的连接，然后服务器前端的防火墙将此连接信息传递到服务器172.16.6.1的21端口，成功建立FTP控制连接。

服务器则经由这个已经建立的逻辑连接通道返回数据包，与客户端进行交互。接着，客户端发出PORT指令，在指令中嵌入了地址信息（IP:192.168.1.1，Port:1026），告知服务器用于数据连接，并打开端口1026，等待服务器连接。当承载PORT指令的数据包到达客户机前端的防火墙时，由于NAT的缘故，在成功创建NAT表项，改写数据包的IP和TCP端口信息后：

如果此时防火墙不能识别并检查此连接是FTP应用，便不能对PORT指令中嵌入的地址和端口信息进行改写，则将此数据包通过先前已建立的控制连接通道传递到服务器后，服务器则打开20端口，将建立到192.168.1.1的1026端口的数据连接。

显然，此连接数据包要么被其前端的防火墙丢弃，要么在流入因特网后立刻被丢弃，永远无法到达客户端。在这种情况下，客户端一直处在控制连接阶段发送含有PORT指令的数据包，以便建立数据连接；而服务器则在打开了20端口后，一直尝试建立到客户端的数据连接，但始终收不到应答。

直接的结果就是：客户端成功连接了FTP服务器，却无法进行数据传输。这里可能还包含一个隐藏的安全威胁：如果恰巧192.168.1.1对于服务器主机来说是直接可达的，则此时服务器便将数据包发送到这台计算机，在这两台主机之间产生莫名的数据流。其他可能更隐蔽、更不好的情况，笔者不再做假设论述了。

如果此时防火墙能支持对FTP应用进行审查和跟踪，即能识别PORT指令中的内容，就将其中嵌入的地址信息改写成（IP:1.1.1.1，PORT:1026）并动态打开1026端口，并建立新的NAT转换表项，等待连接，则当服务器收到PORT指令后，打开20端口，建立到1.1.1.1上1026端口的连接，成功交互后，便能进行数据传输了。

三、被动模式的连接分析

控制连接建立后，客户端发出的PASV指令到达服务器，服务器则随机打开一个可用的TCP端口，并将地址和端口信息（IP:172.16.6.1，Port:50000）返回给客户端，告知客户端利用这些信息进行数据连接。当包含服务器地址信息的这个数据包到达其前端的防火墙时：

如果防火墙不能识别并检查此数据包的应用层数据，无法判定它是FTP的PASV指令的返回包，并对其中嵌入的地址信息进行重写，则当此数据包返回到客户端时，客户端将随机打开端口3000，以目的地址172.16.6.1、端口50000来进行数据连接，同理，此连接数据包永远不能到达服务器端。

这种情况下，客户端将一直尝试建立数据连接，却总是不能收到应答。这里可能包含的隐藏安全威胁，如前所述。

如果防火墙能对FTP应用进行审查和跟踪，并将返回包中嵌入的服务器地址信息进行重写，即转换成（IP：2.2.2.2，Port：50000），然后建立新的NAT表项，动态打开50000端口，等待连接。则此返回包到达客户端时，客户端将随机打开端口3000，以目的地址2.2.2.2、端口50000来新建连接，便能成功建立数据连接。

根据以上分析，为成功进行FTP数据传输，主动模式下要求客户机前端的防火墙在启用NAT后能对FTP应用进行审查和跟踪，识别并改写PORT指令中的客户端地址信息；被动模式下则要求服务器前端的防火墙能改写服务器响应PASV指令后返回数据包中的服务器地址信息。

当然，为保险起见，为保证FTP应用的正常使用，建议两端的防火墙都需要支持对FTP进行识别和内容审查。

四、网络防火墙与FTP

大多数网管设置防火墙的默认访问控制策略是：允许从内部到外部的一切流量，禁止从外部到内部的一切流量。

就FTP应用来说，为了简化防火墙策略的配置又兼顾安全策略要求，客户机选择被动模式进行数据连接较好，不需要对其前端的防火墙设置特别的访问控制策略，但要求服务器前端的防火墙能动态打开数据连接所需的随机端口；服务器端则选择主动连接较好，为允许客户端的访问，其前端防火墙的访问控制策略仅需要显式对外开放21端口即可，但需要客户机前端的防火墙能动态打开数据连接所需的端口。

从方便使用的角度考虑，既然提供FTP服务，就要配置好服务器前端的防火墙，使其访问控制策略能支持两种模式下的FTP服务正常工作。

如果客户机前端的NAT设备为路由器，不是防火墙，并不能审查和跟踪FTP应用，从前面的分析可以推断出，主动模式下肯定存在连接性问题，需要以被动方式建立数据连接才能成功使用FTP服务。

如果FTP控制端口非默认，而是定制的TCP端口（比如2121），在这种情况下，服务器前端的防火墙通过配置命令显式指示FTP的控制端口，便能进行审查和跟踪。但客户机前端的防火墙即使其能识别默认端口下的FTP应用，此时也会把控制端口非21的FTP服务当作一般的TCP应用对待，这种情形下，便不能改写主动模式下的客户端地址端口信息，导致服务器在建立数据连接时失败，但客户端使用被动连接模式能正常工作。

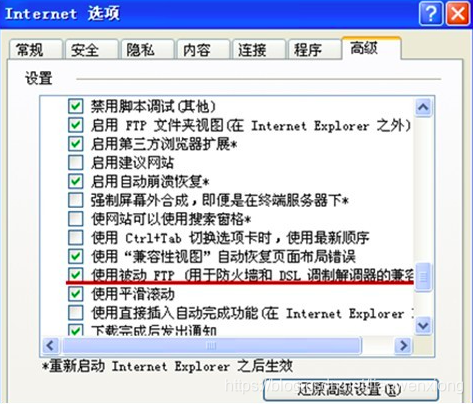

综上所述，客户端使用被动方式连接FTP服务器是最恰当的，能最大限度地降低连接性问题。同时降低了对客户机前端防火墙备的要求，不需要像主动方式那样动态开放允许输入的随机端口，把可能的安全威胁推给了服务器端。这或许是微软的IE浏览器（资源管理器）默认设置使用被动方式的原因。如图表2所示。另外需要注意的，在Windows命令行下，FTP默认是使用主动方式进行数据连接的。

在这里插入图片描述
