许多朋友因为在学习组态王的过程中因为没有实物PLC而发愁，这里我通过天塔之光实例分享一个三菱OPC软件模拟实物PLC与组态王通信的方法。

一、需要软件

组态王软件

三菱PLC编程软件GX Works2

三菱OPC软件MX OPC Configurator

二、控制要求

如上图所示的天塔灯光，当按下启动按钮后，灯光的变化顺序为：

L12→L11→L10→L8→L1→L1、L2、L9→L1、L5、L8→L1、L4、L7→L1、L3、L6→L1→L2、L3、L4、L5→L6、L7、L8、L9→L1、L2、L6→L1、L3、L7→L1、L4、L8→L1、L5、L9→L1→L2、L3、L4、L5→L6、L7 、L8、 L9→L12→L11……如此循环，直到按下停止按钮。

三、GX Works2编写程序

1、IO表

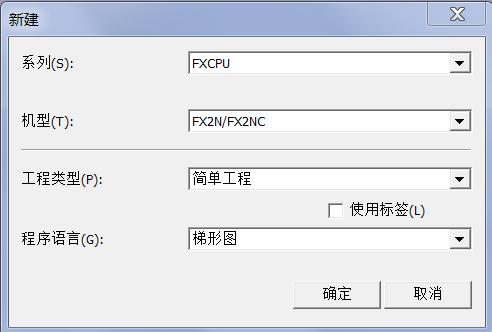

2、双击GX Works2图标进入界面，单击工具栏上“新建”按钮，对弹出的对话框进行如下图设置：

单击“确定”，进入编程界面。

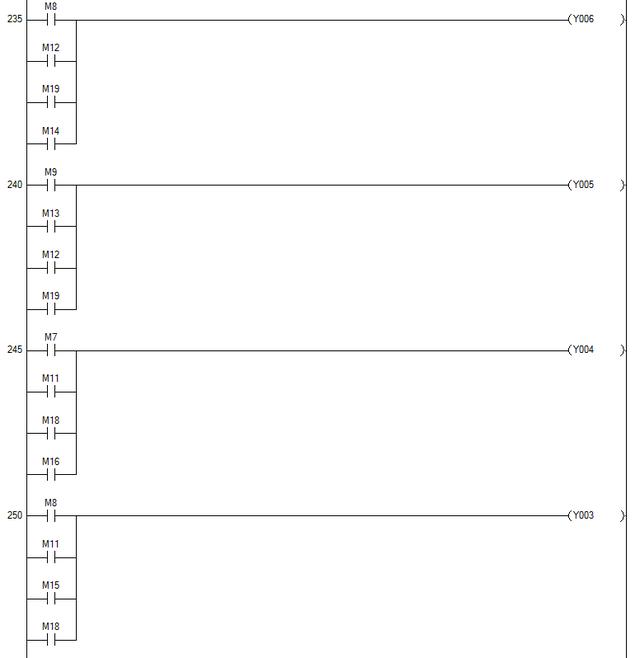

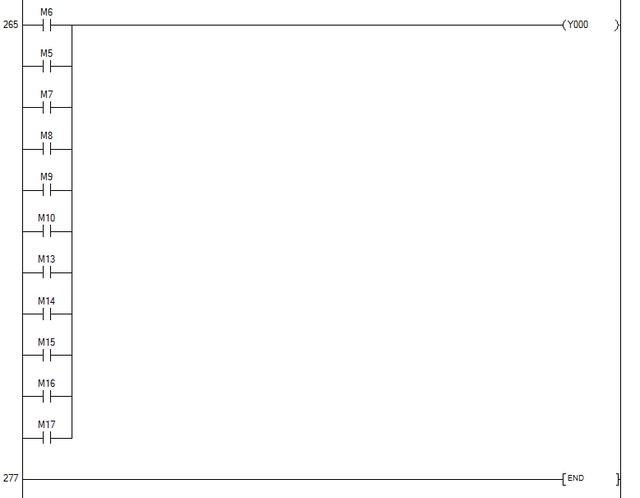

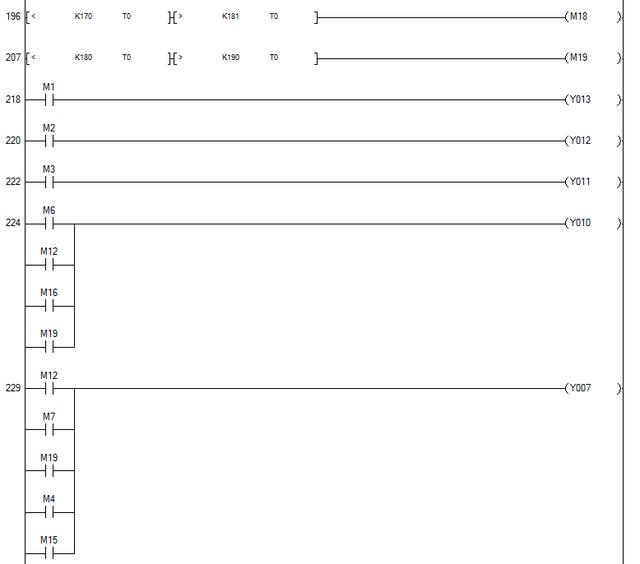

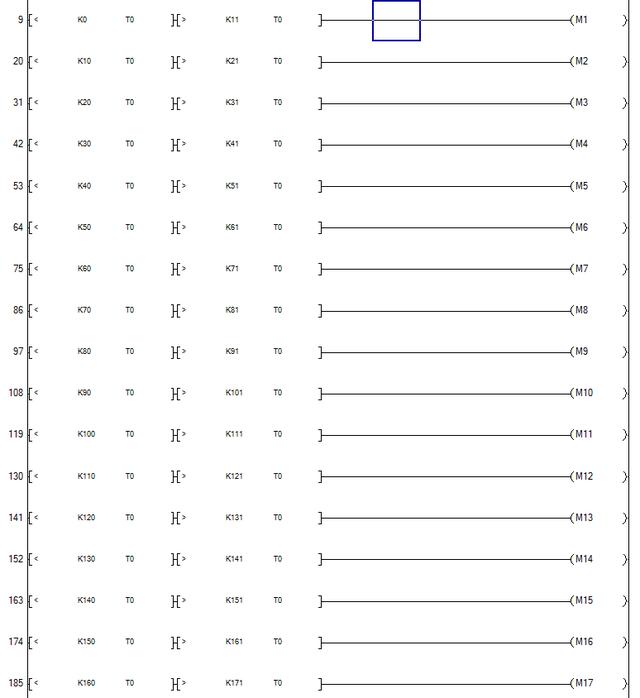

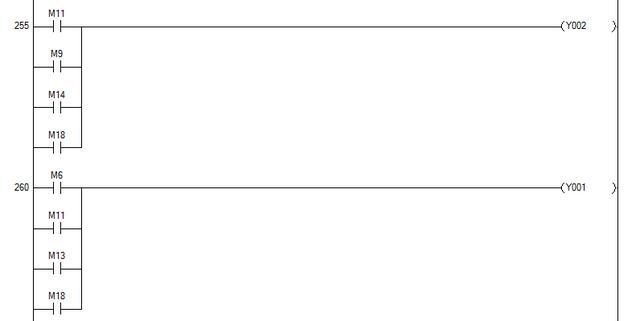

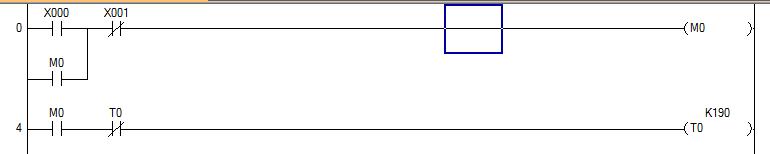

3、编写程序

4、程序完成后，转换保存即可。

四、三菱OPC软件MX OPC Configurator设置

1、双击MX OPC Configurator图标进入界面。

2、按下键盘“Ctrl+E”键，打开设置窗口。

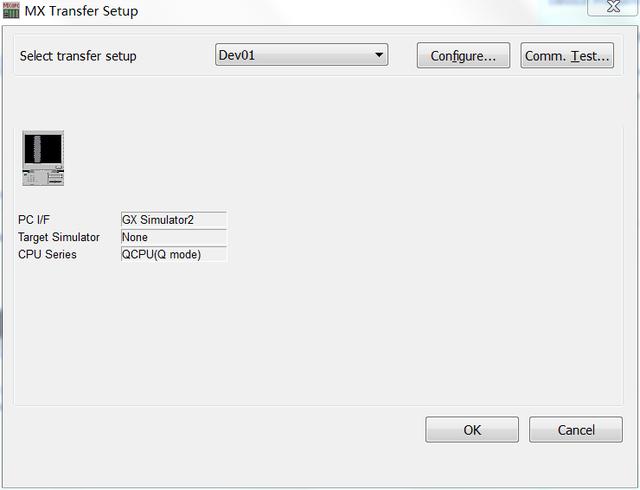

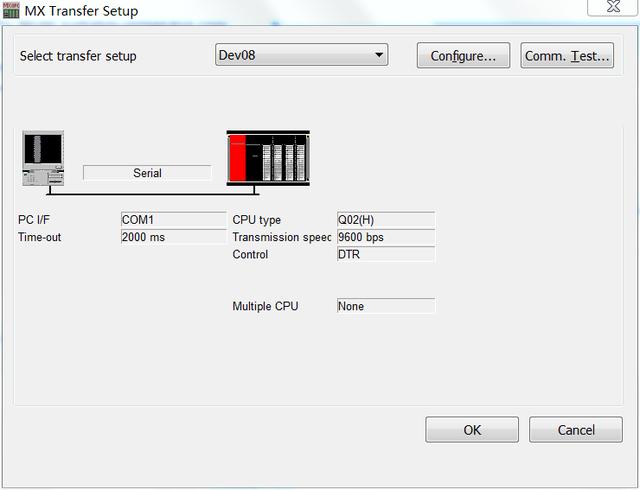

3、设置好的界面如下图：

点击“OK”即可。

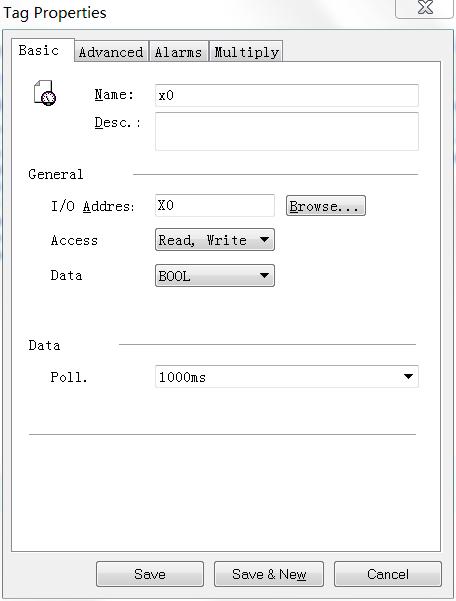

4、按下键盘“Ctrl+L”键，进行输入点设置，如下图设置“X0”。

5、如上方法设置“X1”、“Y0”到“Y13”等全部I/O点。为了后期使用方便，液可以多设置一下点。

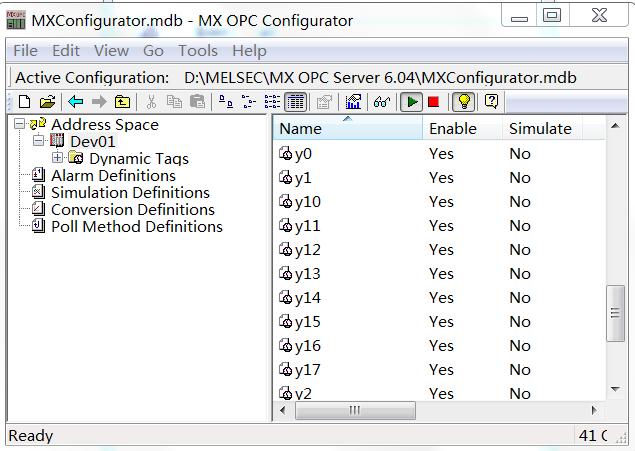

6、完成后的界面如下图：

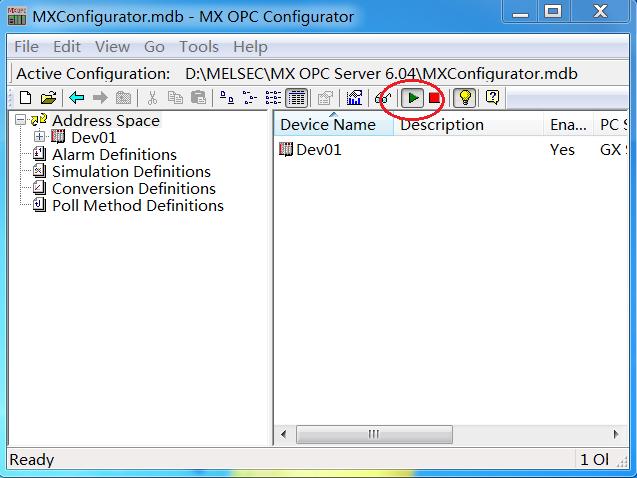

7、点击工具栏上“start”按钮，退出即可。

五、组态王画面组态

1、双击组态王图标，打开“工程管理器”，点击工具栏上的“新建”，出现“新建工程向导”对话框，单击“下一步”，在出现的对话框里输入“天塔之光”，单击“下一步”，在“工程名称”里输入“天塔之光”，单击“完成”，并将该新建工程设置为当前工程。

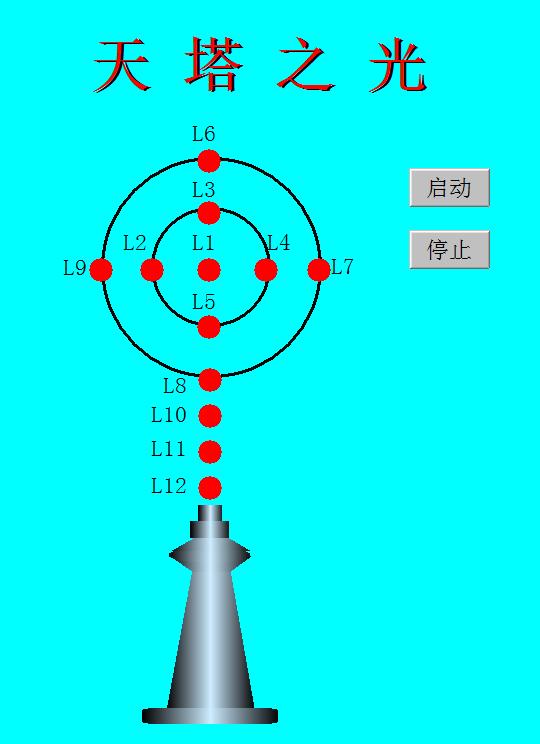

2、制作如下图画面：

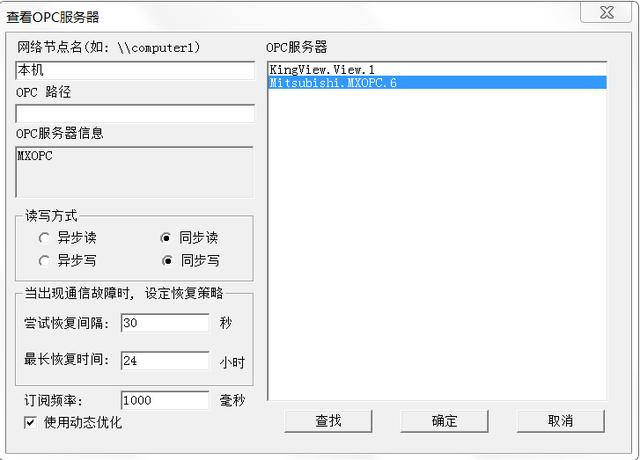

3、在工程浏览器窗口点击“OPC服务器”，双击“新建”，进行如下图设置：

点击“确定”完成设置。

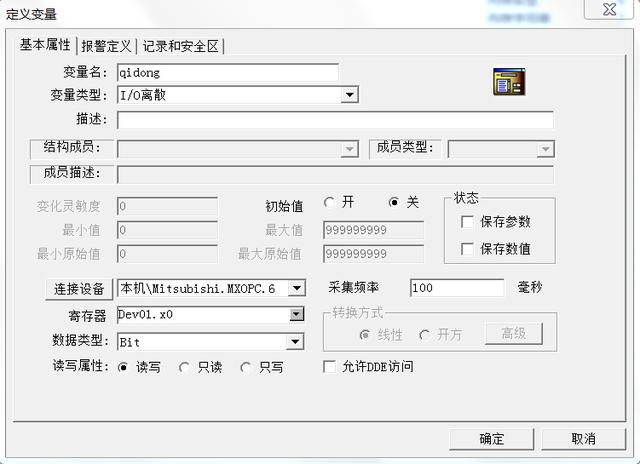

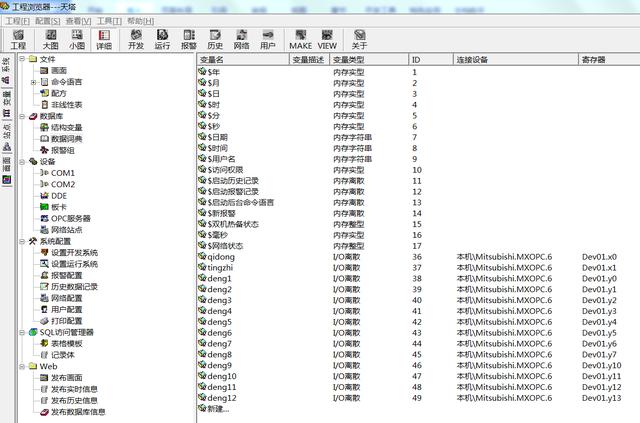

4、点击“数据词典”，打开变量库，双击“新建”，在弹出的“定义变量”对话框里进行I/O离散型变量“qidong”的设置：

同上方法设置变量“tingzhi”，对应的寄存器为“Dev01.x1”。设置变量“deng1”，对应的寄存器为“Dev01.y0”。因为需要12个灯，所以最终设置到“deng12”。最终的数据词典如下图所示：

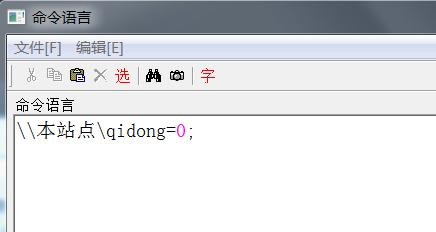

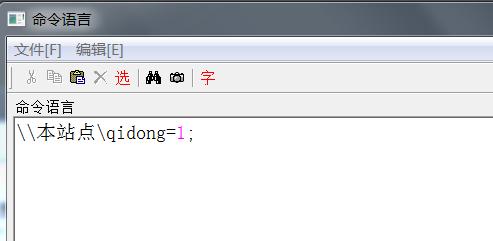

5、打开主画面，双击“启动”按钮，在弹出的“动画连接”对话框里选择“按下时”按钮，如下图设置：

点击“确定”。然后选择“弹起时”按钮，如下图设置：

点击“确定”完成“启动”按钮的设置。“停止”按钮的设置与此类似。

6、在主画面上双击“L1”灯，在弹出的“动画连接”对话框里选择“填充属性”按钮，如下图设置：

点击“确定”完成后，同样方法设置其它11个灯。

7、在工具栏上点击“文件”，在下拉框里点击“全部存”。

六、运行调试

1、打开做好的PLC文件，点击GX Works2工具栏上“调试”→“模拟开始/停止”，程序进入调试状态。

2、打开组态王主画面，点击“文件”，在下拉框里点击“切换到 View”，程序开始运行。点击画面上“启动”按钮，灯开始按照程序要求接通，如下图所示：

按下“停止”按钮，所以灯熄灭，直到按下“启动”按钮在从新开始循环。

七、心得交流

本文通过组态王和三菱OPC软件完美结合，完成了天塔之光的制作，这种方法可以有效地检验我们编写的PLC程序正确与否。在本案例中，组态王和PLC中的变量只是相互对应了一下，没有显示出组态王丰富的动态效果，在以后的学习中，我会制作能够体现组态王动态效果的案例。

因本人水平有限，本文尚有不足之处，望各位多多赐教。
