JavaFX图表（九）之堆积面积图

翻译自 JavaFX - 堆积面积图

StackedArea Chart是区域图的变体，显示每个值的贡献趋势（例如 - 加班）。堆叠区域使每个系列相邻，但不与前面的系列重叠。这与区域图表形成对比，其中每个系列覆盖前面的系列。

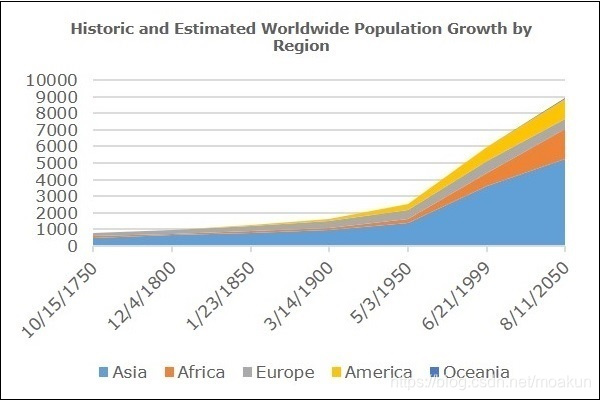

以下是描绘人口增长的堆积图表。

在JavaFX中，堆积区域图表由名为StackedAreaChart的类表示。该类属于包javafx.scene.chart。通过实例化此类，您可以在JavaFX中创建StackedAreaChart节点。

生成堆积面积图的步骤

要在JavaFX中生成堆积区域图表，请按照以下步骤操作。

第1步：创建一个类

创建一个Java类并继承包javafx.application的Application类。然后，您可以按如下方式实现此类的start（）方法。

public class ClassName extends Application { @Override     public void start(Stage primaryStage) throws Exception {     }
}

第2步：定义轴

定义堆积面积图的X和Y轴并为其设置标签。在我们的例子中，X轴表示从1750年到2050年的不同年份。这些年有50年的主要蜱单位。而Y轴代表数百万人口的增长。

//Defining the X axis
CategoryAxis xAxis = new CategoryAxis();    xAxis.setCategories(FXCollections.<String>observableArrayList(Arrays.asList("1 750", "1800", "1850", "1900", "1950", "1999", "2050" )));  //Defining the Y axis
NumberAxis yAxis = new NumberAxis(0, 10000, 2500);
yAxis.setLabel("Population in Billions");

第3步：创建堆积面积图

通过实例化包javafx.scene.chart的名为StackedAreaChart的类来创建折线图。对于此类的构造函数，传递表示在上一步中创建的X轴和Y轴的对象。

//Creating the Area chart
StackedAreaChart<String, Number> areaChart = new StackedAreaChart(xAxis, yAxis);
areaChart.setTitle("Historic and Estimated Worldwide Population Growth by Region");

第4步：准备数据

实例化XYChart.Series类并将数据（一系列，x和y坐标）添加到此类的Observable列表中，如下所示 -

//Prepare XYChart.Series objects by setting data
XYChart.Series series1 = new XYChart.Series();
series1.setName("Asia");
series1.getData().add(new XYChart.Data("1750", 502));
series1.getData().add(new XYChart.Data("1800", 635));
series1.getData().add(new XYChart.Data("1850", 809));
series1.getData().add(new XYChart.Data("1900", 947));
series1.getData().add(new XYChart.Data("1950", 1402));
series1.getData().add(new XYChart.Data("1999", 3634));
series1.getData().add(new XYChart.Data("2050", 5268));  XYChart.Series series2 = new XYChart.Series();
series2.setName("Africa");
series2.getData().add(new XYChart.Data("1750", 106));
series2.getData().add(new XYChart.Data("1800", 107));
series2.getData().add(new XYChart.Data("1850", 111));
series2.getData().add(new XYChart.Data("1900", 133));
series2.getData().add(new XYChart.Data("1950", 221));
series2.getData().add(new XYChart.Data("1999", 767));
series2.getData().add(new XYChart.Data("2050", 1766));       XYChart.Series series3 = new XYChart.Series();
series3.setName("Europe");
series3.getData().add(new XYChart.Data("1750", 163));
series3.getData().add(new XYChart.Data("1800", 203));
series3.getData().add(new XYChart.Data("1850", 276));
series3.getData().add(new XYChart.Data("1900", 408));
series3.getData().add(new XYChart.Data("1950", 547));
series3.getData().add(new XYChart.Data("1999", 729));
series3.getData().add(new XYChart.Data("2050", 628));  XYChart.Series series4 = new XYChart.Series();
series4.setName("America");
series4.getData().add(new XYChart.Data("1750", 18));
series4.getData().add(new XYChart.Data("1800", 31));   series4.getData().add(new XYChart.Data("1850", 54));
series4.getData().add(new XYChart.Data("1900", 156));
series4.getData().add(new XYChart.Data("1950", 339));
series4.getData().add(new XYChart.Data("1999", 818));
series4.getData().add(new XYChart.Data("2050", 1201));  XYChart.Series series5 = new XYChart.Series();
series5.setName("Oceania");
series5.getData().add(new XYChart.Data("1750", 2));
series5.getData().add(new XYChart.Data("1800", 2));
series5.getData().add(new XYChart.Data("1850", 2));
series5.getData().add(new XYChart.Data("1900", 6));
series5.getData().add(new XYChart.Data("1950", 13));
series5.getData().add(new XYChart.Data("1999", 30));
series5.getData().add(new XYChart.Data("2050", 46));

第5步：将数据添加到堆积区域图表

将上一步骤中准备的数据系列添加到堆积区域图表中，如下所示 -

//Setting the data to area chart
areaChart.getData().addAll(series1, series2, series3, series4, series5);

第6步：创建组对象

在start（）方法中，通过实例化名为Group的类来创建组对象，该类属于包javafx.scene。

将上一步中创建的StackedAreaChart（node）对象作为参数传递给Group类的构造函数。这应该是为了将它添加到组中，如下所示 -

Group root = new Group(stackedAreaChart);

第7步：创建场景对象

通过实例化名为Scene的类来创建一个Scene，该类属于包javafx.scene。在此类中，传递上一步中创建的Group对象（root）。

除了根对象之外，还可以传递两个表示屏幕高度和宽度的双参数，以及Group类的对象，如下所示。

Scene scene = new Scene(group ,600, 300);

第8步：设置舞台的标题

您可以使用Stage类的setTitle（）方法将标题设置为舞台。所述primaryStage是Stage对象，它被传递给场景类作为参数的启动方法。

使用primaryStage对象，将场景标题设置为Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

第9步：将场景添加到舞台

您可以使用名为Stage的类的方法setScene（）将Scene对象添加到舞台。使用此方法添加前面步骤中准备的Scene对象，如下所示。

primaryStage.setScene(scene);

第10步：显示舞台的内容

显示场景的使用命名的方法的内容显示（）的的阶段类，如下所示。

primaryStage.show();

第11步：启动应用程序

通过从main方法调用Application类的静态方法launch（）来启动JavaFX应用程序，如下所示。

public static void main(String args[]){   launch(args);
}

例

下表列出了从1750年到2050年不同大陆的人口。

	亚洲	非洲	欧洲	美国	大洋洲
1750	502	106	163	18	2
1800	635	107	203	31	2
1850	809	111	276	54	2
1900	947	133	408	156	6
1950年	1402	221	547	339	13
1999年	3634	767	729	818	三十
2050	5268	1766	628	1201	46

以下是一个Java程序，它使用JavaFX生成描述上述数据的堆积区域图。

将此代码保存在名为StackedAreaChartExample.java的文件中。

import java.util.Arrays;
import javafx.application.Application;
import static javafx.application.Application.launch;
import javafx.collections.FXCollections;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.StackedAreaChart;
import javafx.scene.chart.XYChart; public class StackedAreaChartExample extends Application { @Override public void start(Stage stage) {     //Defining the axes               CategoryAxis xAxis = new CategoryAxis();      xAxis.setCategories(FXCollections.<String>observableArrayList( Arrays.asList("1750", "1800", "1850", "1900", "1950", "1999", "2050" ))); NumberAxis yAxis = new NumberAxis(0, 10000, 2500); yAxis.setLabel("Population in Millions");     //Creating the Area chart StackedAreaChart<String, Number> areaChart = new StackedAreaChart(xAxis, yAxis);areaChart.setTitle("Historic and Estimated Worldwide Population Growth by Region");//Prepare XYChart.Series objects by setting data XYChart.Series series1 = new XYChart.Series();  series1.setName("Asia"); series1.getData().add(new XYChart.Data("1750", 502)); series1.getData().add(new XYChart.Data("1800", 635)); series1.getData().add(new XYChart.Data("1850", 809)); series1.getData().add(new XYChart.Data("1900", 947)); series1.getData().add(new XYChart.Data("1950", 1402)); series1.getData().add(new XYChart.Data("1999", 3634)); series1.getData().add(new XYChart.Data("2050", 5268));         XYChart.Series series2 = new XYChart.Series();  series2.setName("Africa"); series2.getData().add(new XYChart.Data("1750", 106)); series2.getData().add(new XYChart.Data("1800", 107)); series2.getData().add(new XYChart.Data("1850", 111)); series2.getData().add(new XYChart.Data("1900", 133)); series2.getData().add(new XYChart.Data("1950", 221)); series2.getData().add(new XYChart.Data("1999", 767)); series2.getData().add(new XYChart.Data("2050", 1766));      XYChart.Series series3 = new XYChart.Series();   series3.setName("Europe"); series3.getData().add(new XYChart.Data("1750", 163)); series3.getData().add(new XYChart.Data("1800", 203)); series3.getData().add(new XYChart.Data("1850", 276)); series3.getData().add(new XYChart.Data("1900", 408)); series3.getData().add(new XYChart.Data("1950", 547)); series3.getData().add(new XYChart.Data("1999", 729)); series3.getData().add(new XYChart.Data("2050", 628)); XYChart.Series series4 = new XYChart.Series();  series4.setName("America"); series4.getData().add(new XYChart.Data("1750", 18)); series4.getData().add(new XYChart.Data("1800", 31)); series4.getData().add(new XYChart.Data("1850", 54)); series4.getData().add(new XYChart.Data("1900", 156)); series4.getData().add(new XYChart.Data("1950", 339)); series4.getData().add(new XYChart.Data("1999", 818)); series4.getData().add(new XYChart.Data("2050", 1201)); XYChart.Series series5 = new XYChart.Series();  series5.setName("Oceania"); series5.getData().add(new XYChart.Data("1750", 2)); series5.getData().add(new XYChart.Data("1800", 2)); series5.getData().add(new XYChart.Data("1850", 2)); series5.getData().add(new XYChart.Data("1900", 6)); series5.getData().add(new XYChart.Data("1950", 13)); series5.getData().add(new XYChart.Data("1999", 30)); series5.getData().add(new XYChart.Data("2050", 46)); //Setting the data to area chart        areaChart.getData().addAll(series1, series2, series3, series4, series5); //Creating a Group object  Group root = new Group(areaChart); //Creating a scene object Scene scene = new Scene(root, 600, 400); //Setting title to the Stage stage.setTitle("Stacked Area Chart"); //Adding scene to the stage stage.setScene(scene); //Displaying the contents of the stage stage.show();         } public static void main(String args[]){ launch(args); }
}

使用以下命令从命令提示符编译并执行保存的java文件。

javac StackedAreaChartExample.java
java StackedAreaChartExample

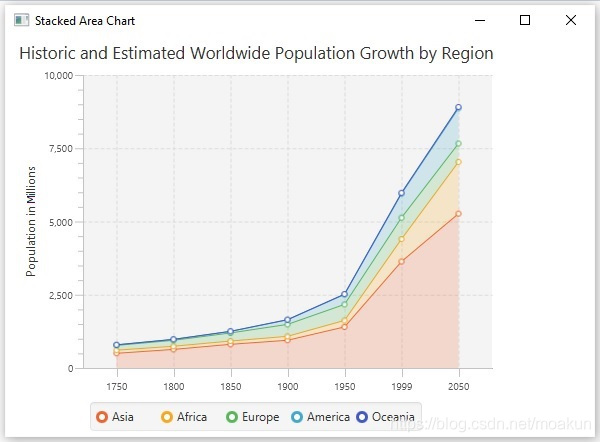

在执行时，上述程序生成一个显示堆积面积图的JavaFX窗口，如下所示。
