分享一次与SharpDX坑爹Bug刚正面的过程

和SharpDX坑爹的Variant刚正面

几个月前我写了这篇文章《.NET中生成动态验证码》文章，其实里面藏着一个大坑。运行里面的代码，会发现运行的 gif图片并没有循环播放：

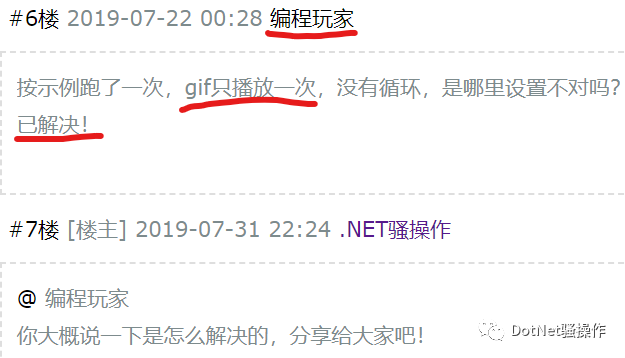

细心的网友也注意到了这个问题：

……但后来他备注说“已解决”，我当时也不知道该怎么解决的，所以我追问了一下，但他一直没有回复。但思路肯定是有的，再不济，也可以将保存为字节数组的数据，用其它的库进行重新解析，然后指定循环次数即可，当然这个方法肯定很搓，想象中较好的办法应该是调用 SharpDX内置的 API来完成。

踩坑之路

就此我开始了 SharpDX的踩坑之路，我找到了许多资料，找到不少示例代码，最后不断实验，最终成功。

C++示例

首先我在网上找到了 SharpDX生成循环 gif文件的 C++开源代码示例，代码源自于https://github.com/GarethRichards/GifSaver/blob/master/GifSaver.cpp：

  1. PROPVARIANT propValue; PropVariantInit(&propValue);
  2. propValue.vt = VT_UI1 | VT_VECTOR;
  3. propValue.caub.cElems = 11;
  5. DX::ThrowIfFailed(m_imagingFactory->CreateEncoder(GUID_ContainerFormatGif, &GUID_VendorMicrosoft, &m_wicBitmapEncoder));
  6. DX::ThrowIfFailed(m_wicBitmapEncoder->Initialize(m_stream.Get(), WICBitmapEncoderNoCache));
  7. ComPtr<IWICMetadataQueryWriter> pEncoderMetadataQueryWriter;
  8. DX::ThrowIfFailed(m_wicBitmapEncoder->GetMetadataQueryWriter(&pEncoderMetadataQueryWriter));
  9. string elms = "NETSCAPE2.0";
  10. propValue.caub.pElems = const_cast<UCHAR *>(reinterpret_cast<const UCHAR *>(elms.c_str()));
  11. DX::ThrowIfFailed(pEncoderMetadataQueryWriter->SetMetadataByName(L"/appext/Application", &propValue));
  13. // Set animated GIF format
  14. propValue.vt = VT_UI1 | VT_VECTOR;
  15. propValue.caub.cElems = 5;
  16. UCHAR buf[5];
  17. propValue.caub.pElems = &buf[0];
  18. *(propValue.caub.pElems) = 3; // must be > 1,
  19. *(propValue.caub.pElems + 1) = 1; // defines animated GIF
  20. *(propValue.caub.pElems + 2) = 0; // LSB 0 = infinite loop.
  21. *(propValue.caub.pElems + 3) = 0; // MSB of iteration count value
  22. *(propValue.caub.pElems + 4) = 0; // NULL == end of data
  24. DX::ThrowIfFailed(pEncoderMetadataQueryWriter->SetMetadataByName(L"/appext/Data", &propValue));
  25. // ...

注意其中 /appext/Data实际本质是一个字节数组，其内容为 31000，代表无限循环 gif（注释中说得很清楚），这就应该是循环 gif的关键所在。

可见，首先需要创建一个 PROPVARIANT对象，然后调用 IWICBitmapEncoder中的 GetMetadataQueryWriter方法，获取 IWICMetadataQueryWriter，然后通过该方法中的 SetMetadataByName，将 /appext/Application以及 /appext/Data按照指定的格式传入即可，还能有问题什么呢？

问题可大咯！

坑人的Variant

刚好 SharpDX对这些 C++/COM接口有看似正确的移植，首先 GifBitmapEncoder提供了 MetadataQueryWriter属性（而不是 Get函数），非常贴心，该类中也包含了名字相同的设置函数方法，其签名如下：

  1. public unsafe void SetMetadataByName(string name, object value) { /* ... */ }

嗯，非常合理，一个键值对而已，能有什么问题？我便用了起来，我自以为代码可能也许大概应该长这个样子：

  1. encoder.MetadataQueryWriter.SetMetadataByName("/appext/Application", "NETSCAPE2.0");
  2. encoder.MetadataQueryWriter.SetMetadataByName("/appext/Data", new byte[] { 3, 1, 0, 0, 0 });

然而运行报错了，错误信息为：

  1. SharpDX.SharpDXException: HRESULT: [0x80070057], Module: [General], ApiCode: [E_INVALIDARG/Invalid Arguments], Message: 参数错误。
  3.  at SharpDX.Result.CheckError() in C:\projects\sharpdx\Source\SharpDX\Result.cs:line 197
  4.  at SharpDX.WIC.MetadataQueryWriter.SetMetadataByName(String name, IntPtr varValueRef) in C:\projects\sharpdx\Source\SharpDX.Direct2D1\Generated\REFERENCE\WIC\Interfaces.cs:line 4923
  5.  at SharpDX.WIC.MetadataQueryWriter.SetMetadataByName(String name, Object value) in C:\projects\sharpdx\Source\SharpDX.Direct2D1\WIC\MetadataQueryWriter.cs:line 91
  6.  at UserQuery.SaveD2DBitmap(Int32 width, Int32 height, String text) in C:\Users\sdfly\AppData\Local\Temp\LINQPad6\_uciwedks\kncljn\LINQPadQuery:line 79
  7.  at UserQuery.Main() in C:\Users\sdfly\AppData\Local\Temp\LINQPad6\_uciwedks\kncljn\LINQPadQuery:line 5

反编译它这个 SetMetadataByName一看，其代码如下：

  1. public unsafe void SetMetadataByName(string name, object value)
  2. {
  3.  byte* variant = stackalloc byte[512];
  4.  Variant* variantStruct = (Variant*)variant;
  5.  variantStruct->Value = value;
  6.  SetMetadataByName(name, (IntPtr)(void*)variant);
  7. }
  9. internal unsafe void SetMetadataByName(string name, IntPtr varValueRef) { /* ... */ }

原来 objectvalue的本质是它内部骚操作创建了一个 Variant，该 Variant就对应了 C++中的 PROPVARIANT，然后后续调用的正确性取决于 Variant.Value属性的设置方法，该属性的源代码如下：

  1. // SharpDX.Win32.Variant
  2. using SharpDX.Mathematics.Interop;
  3. using System;
  4. using System.Globalization;
  5. using System.Reflection;
  6. using System.Runtime.InteropServices;
  8. public unsafe object Value
  9. {
  10.  get { /* ... */ }
  11.  set
  12.  {
  13.  if (value == null)
  14.  {
  15.  Type = VariantType.Default;
  16.  ElementType = VariantElementType.Null;
  17.  return;
  18.  }
  19.  Type type = value.GetType();
  20.  Type = VariantType.Default;
  21.  if (type.GetTypeInfo().get_IsPrimitive())
  22.  {
  23.  if ((object)type == typeof(byte)) // ...
  24.  if ((object)type == typeof(sbyte)) // ...
  25.  if ((object)type == typeof(int)) // ...
  26.  if ((object)type == typeof(uint)) // ...
  27.  if ((object)type == typeof(long)) // ...
  28.  if ((object)type == typeof(ulong)) // ...
  29.  if ((object)type == typeof(short)) // ...
  30.  if ((object)type == typeof(ushort)) // ...
  31.  if ((object)type == typeof(float)) // ...
  32.  if ((object)type == typeof(double)) // ...
  33.  }
  34.  else
  35.  {
  36.  if (value is ComObject) // ...
  37.  if (value is DateTime) // ...
  38.  if (value is string) // ...
  39.  }
  40.  throw new ArgumentException(string.Format(CultureInfo.InvariantCulture, "Type [{0}] is not handled", new object[1]
  41.  {
  42.  type.get_Name()
  43.  }));
  44.  }
  45. }

在原代码，该属性全部代码长达约 300行，可见作者是花了些心思的，判断了那个 object的“各种”情况，根据上文中的 C++代码，我需要的是 VT_UI1|VT_VECTOR 然而这么多情况，就是没找到我需要的那一种????。

最重要的是，直接传 IntPtr的另一个重载它居然是 internal的，导致我几乎没什么操作空间了。

逢山开路，遇水搭桥

我花了很多时间怎么在 SharpDX已有提供的 Variant对象上做手脚，但感觉代码会比较复杂，所以我走向了另一条路，从那个 internal，传 IntPtr的接口出发解决。

调用私有方法

传 IntPtr的方法是私有的，不能直接调用，但可以使用反射来创建一个指向该私有方法的委托，然后通过该委托调用这个方法：

  1. var setMetadataMethod = encoder.MetadataQueryWriter
  2.  .GetType()
  3.  .GetMethod(nameof(WIC.MetadataQueryWriter.SetMetadataByName), BindingFlags.NonPublic | BindingFlags.Instance);
  5. var setMetadata = (Action<string, IntPtr>)setMetadataMethod
  6.  .CreateDelegate(typeof(Action<string, IntPtr>), encoder.MetadataQueryWriter);

这样一来即可通过 setMetadata委托来调用。

不一样的Variant

SharpDX提供了一个 Variant，不代表必须要用他的 Variant，他想通过高达 300行代码的 if/else搞定一切，导致代码超级复杂。而通过查询 C++接口，我能将 Variant简化为如下一个 struct：

  1. [StructLayout(LayoutKind.Explicit)]
  2. struct PV
  3. {
  4.  [FieldOffset(0)] short VT;
  6.  [FieldOffset(8)] int Length;
  8.  [FieldOffset(8)] IntPtr StringBuffer;
  10.  [FieldOffset(8)] ushort UShortValue;
  12.  [FieldOffset(16)] IntPtr Buffer;
  14.  public static PV CreateUByteVector(int length, IntPtr buffer) => new PV
  15.  {
  16.  VT = (short)VariantType.Vector + (short)VariantElementType.UByte,
  17.  Length = length,
  18.  Buffer = buffer
  19.  };
  21.  public static PV CreateString(IntPtr buffer) => new PV
  22.  {
  23.  VT = (short)VariantElementType.StringPointer,
  24.  StringBuffer = buffer,
  25.  };
  27.  public static PV CreateUI2(ushort val) => new PV
  28.  {
  29.  VT = (short)VariantElementType.UShort,
  30.  UShortValue = val,
  31.  };
  32. }

指定/appext/Application

这是一个指向字符串的指针，正常可能要用 fixed关键字或者 Marshal.AllocHGlobal方法，但这里有更简单的办法，我可以使用 stackalloc，因为此处我具备该内存的所有权，且能精准控制它的生命周期，而且它性能也更好：

  1. // /appext/Application: NETSCAPE2.0
  2. byte* bytes = stackalloc byte[11] { 78, 69, 84, 83, 67, 65, 80, 69, 50, 46, 48 };
  3. PV pv = PV.CreateUByteVector(11, (IntPtr)bytes);
  4. setMetadata("/appext/Application", (IntPtr)(void*)&pv);

指定/appext/Data

同样的道理，将 /appext/data的 31000分配在栈上代码最简单，性能也最好：

  1. // /appext/Data: 3, 1, [0, 0], 0
  2. byte* bytes2 = stackalloc byte[5] { 3, 1, 0, 0, 0, };
  3. PV pv2 = PV.CreateUByteVector(5, (IntPtr)bytes2);
  4. setMetadata("/appext/Data", (IntPtr)(void*)&pv2);

注意，不是所有内存都能分配到栈上，它有两大限制，首先栈内存是有限的，其次，该内存必须立即被使用，否则栈销毁后这些内存指针也会立即失效。

优化

其实有了这个，还能做更多的操作。默认图片的运行速度比较慢，可以将图片的速度调快一点，这也是通过设置 /grctlext/Delay实现的，只是该 metadata是存在于帧上（而不是图片容器上）：

  1. // frame delay by 50ms.
  2. var setMetadata = (Action<string, IntPtr>)setMetadataMethod
  3.  .CreateDelegate(typeof(Action<string, IntPtr>), frame.MetadataQueryWriter);
  4. var pv = PV.CreateUI2(5);
  5. setMetadata("/grctlext/Delay", (IntPtr)(void*)&pv);

我设置的是 5，代表 50ms，该值的意思就是乘以 10ms，如 10就代表 100ms，每一帧都可以不一样。如果不设置，那就由呈现器决定 gif播放的速度，大部分播放器都是 100ms。如果设置为 1或者 0，则会被呈现器忽略，如果想要在浏览器上运行，我亲测最低可以设置的值为 2。

下图为默认效果：

下图为 50ms效果：

下图为 20ms效果：

还能如指定 Gif的 Comment字段，可以给自己做一个签名：

  1. // "/commentext/TextEntry": "Created by Flysha.Zhou\0"
  2. var commentsBytes = Encoding.UTF8.GetBytes("Created by Flysha.Zhou\0");
  3. fixed (byte* p = commentsBytes)
  4. {
  5.  var pv3 = PV.CreateString((IntPtr)p);
  6.  setMetadata("/commentext/TextEntry", (IntPtr)(void*)&pv3);
  7. }

结语

上述代码都已经上传到了我的博客 Github中： https://github.com/sdcb/blog-data/tree/master/2019/20191127-the-variant-bug-in-sharpdx

由于 SharpDX官方已经停止维护，但迟迟又没有其它包顶上，官方是不可能修这些东西????，这些坑只能自己默默踩了（这波“福报”只能默默领好了）。有时我觉得要是脾气来了，我甚至可以 SharpDX拿过来自己维护一个发行版，因为 SharpDX在平时的生活工作中实在是太常用、太常见了。

微信不能评论，有想法的朋友可以点击阅读原文，或者到这个地址（博客园）进行点赞/评论：https://www.cnblogs.com/sdflysha/p/20191127-the-variant-bug-in-sharpdx.html

喜欢的朋友 请关注我的微信公众号：【DotNet骚操作】
