Kubernetes网络模型

       我们都知道Kubernetes作为容器编排引擎，它有一个强大又复杂的网络模型，也牵引出了Pod网络、Service网络、ClusterIP、NodePort、Ingress等多个概念。这里我们采用杨波老师（架构师杨波）模仿TCP/IP协议栈总结的一个K8S网络模型图来看看K8S的四个抽象层次，从而了解一下K8S的网络。本小节的文字主要引用自杨波老师关于K8S网络模型的文章及CloudMan的《每天5分钟玩转Kubernetes》一书。

　　

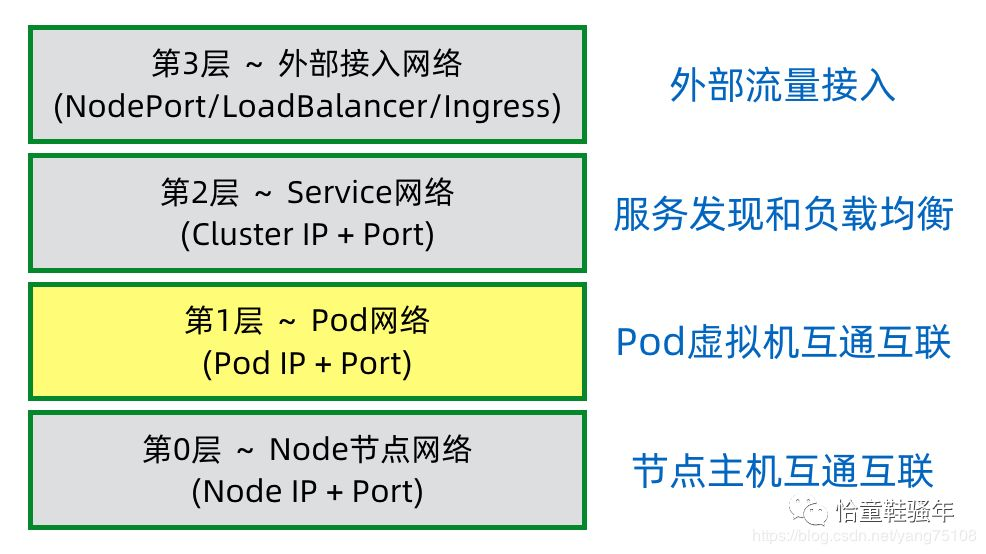

K8S网络层次模型图 （From 波波老师）

　　根据上图模型中展示的四个层次，从0到3，除了第0层，每一层都是构建于前一层之上。

　　（1）第0层：节点主机互通互联

　　主要保证K8S节点(物理或虚拟机)之间能够正常IP寻址和互通的网络，这个一般由底层(公有云或数据中心)网络基础设施支持，这里我们无需过多关心。

　　（2）第1层：Pod虚拟机互联

 　　在一个Pod中可以运行一个或多个容器，且Pod中所有容器使用同一个网络namespace，即相同的IP和端口空间，可以直接用localhost通信，而且还可以共享存储（本质是通过将Volume挂载到Pod中的每个容器）。

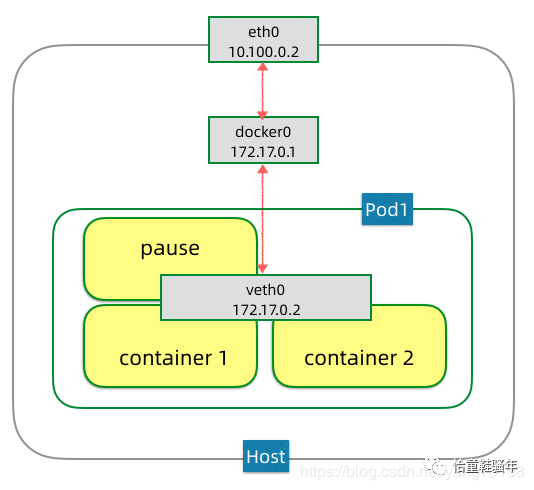

 Pod网络模型图 （From 波波老师）

　　（3）第2层：服务发现和负载均衡

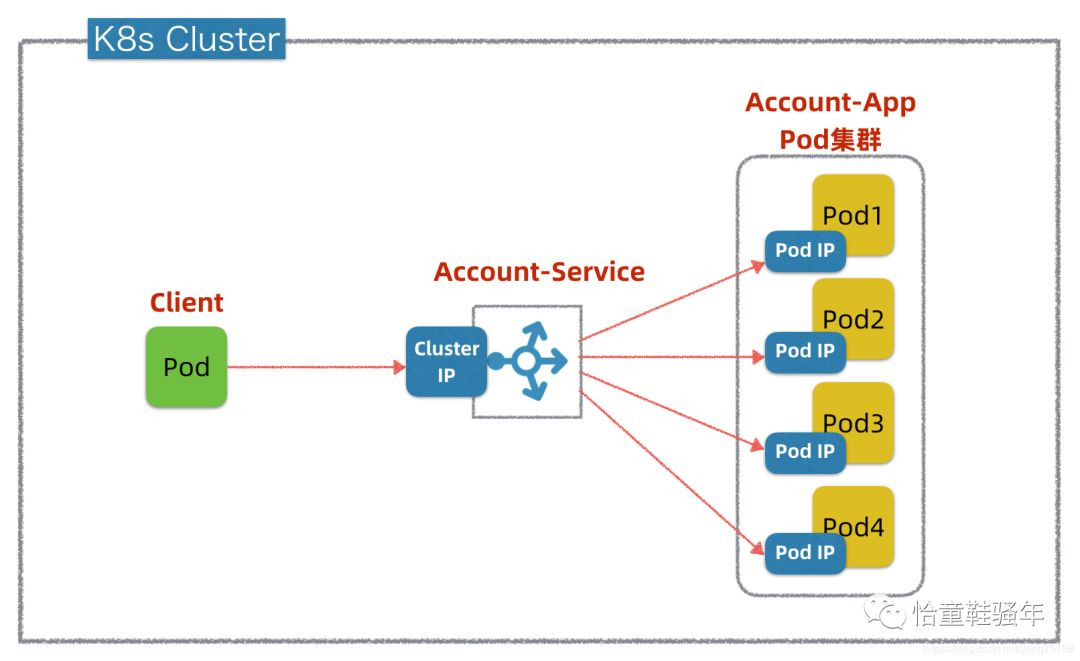

 　　在K8S集群中，Pod的IP并不是固定的，可能会频繁地销毁和创建实例，为了解决此问题，Service提供了访问Pod的抽象层。即无论后端Pod如何变化，Service都作为稳定的前端对外提供服务。此外，Service还提供了高可用和负载均衡的功能，它负责将请求转发给正确的Pod。

　　

  Service网络模型图 （From 波波老师）

　　（4）第3层：外部流量接入

 　　K8s的Service网络只是一个集群内部网络，集群外部是无法直接访问的。为此，想要将应用暴露出去让公网能够访问，K8S提供了两种方式：

　　① NodePort：使Service通过Cluster节点的静态端口对外提供服务，外部可以通过 NodeIP:NodePort 来访问Service。

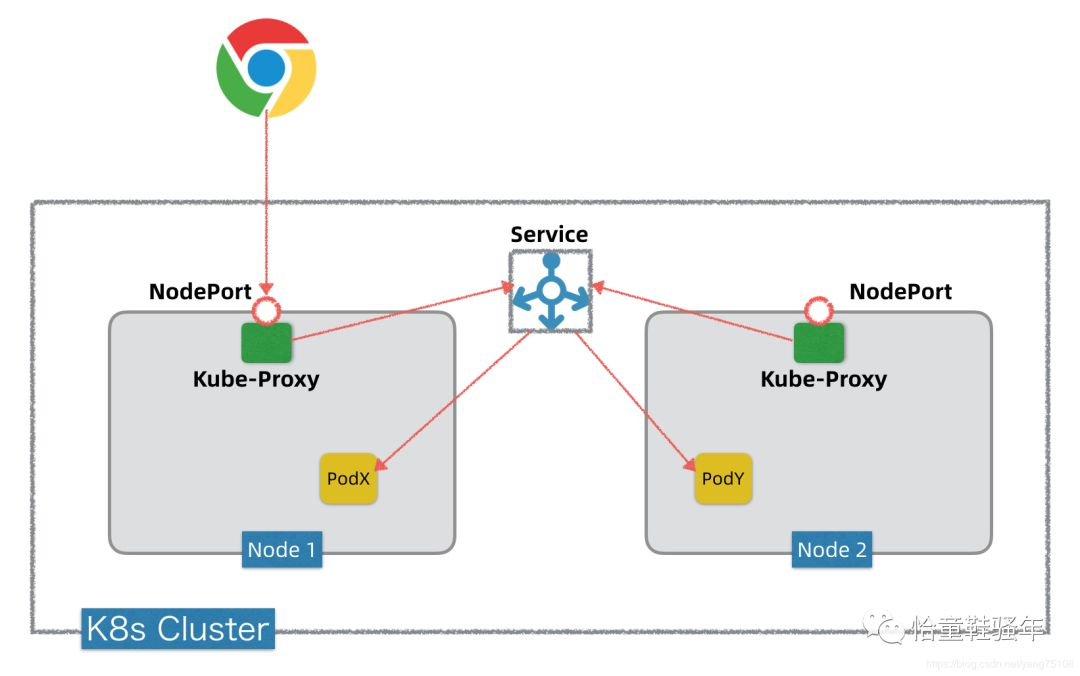

  Node Port方式示意图 （From 波波老师）

　　② LoadBalancer：使Service利用Cloud Provider提供的Load Balancer对外提供服务，Cloud Provider负责将Load Balancer的流量导向Service。目前支持的Cloud Provider包括AWS、Azure、阿里云、腾讯云等。

 Load Balancer方式示意图 （From 波波老师）

More：关于K8S网络的更多基本原理与讲解，强力推荐阅读波波老师的以下文章：

• Kubernetes网络三部曲-Pod网络（From 杨波老师）

• Kubernetes网络三部曲-Service网络（From 杨波老师）

• Kubernetes网络三部曲-外部接入网络（From 杨波老师）

传说中的CNI规范

        为了保证网络方案的标准化、扩展性和灵活性，K8S采用了CNI（Container Networking Interface）规范。CNI是一个Pod网络集成标准，简化了K8S和不同Pod网络实现技术的集成。CNI最大的优点就是支持多种容器runtime，而不仅仅是Docker。目前已经有多种支持K8S的网络方案，包括 Flannel、Calico、Canal等，它们都实现了CNI规范，因此无论我们选择哪种具体方案，它们的网络模型都是一致的。

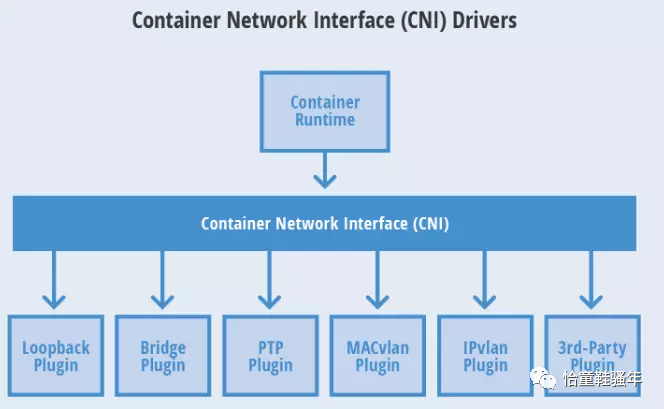

 CNI模型图

More：关于CNI的更多基本原理与讲解，推荐阅读陈Sir的文章《K8S网络详解：CNI与CNI网络模型》

Network Policy

关于Network Policy

　　Network Policy是K8S的一种资源，它使K8S可以通过Label选择Pod，并指定其他Pod或外界如何与这些Pod通信。换句话说，当Pod被定义了Network Policy时，只有Policy允许的流量才能访问Pod（默认情况下，任何来源的流量都可以访问Pod，是没有限制的）即帮助K8S实现更为精细的流量控制，实现租户隔离机制。

　　But，并不是所有K8S网络方案都支持Network Policy，比如Flannel就不支持，而Calico是支持的。

        下面我们就来实践一下Network Policy，只要三步！

部署Canal

　　想要部署Canal，需要切换网络方案，这里我们使用最简单粗暴的方式：重建当前K8S集群

kubeadm reset # 在每个节点上执行一次

　　然后，重新对Master节点进行初始化：

kubeadm init \
--apiserver-advertise-address=192.168.2.100 \
--image-repository registry.aliyuncs.com/google_containers \
--kubernetes-version v1.13.3 \
--service-cidr=10.1.0.0/16 \
--pod-network-cidr=10.244.0.0/16

　　在两个Node节点上执行以下命令重新加入集群：（注意这里的token请填写你的Master节点初始化后的输出结果）

kubeadm join 192.168.2.100:6443 --token ekqxk2.iiu5wx5bbnbdtxsw \
--discovery-token-ca-cert-hash \
sha256:c50bb83d04f64f4a714b745f04682b27768c1298f331e697419451f3550f2d05

　　最后，通过以下命令部署Canal：（参考自K8S官方文档）

kubectl apply -f https://docs.projectcalico.org/v3.8/manifests/canal.yaml

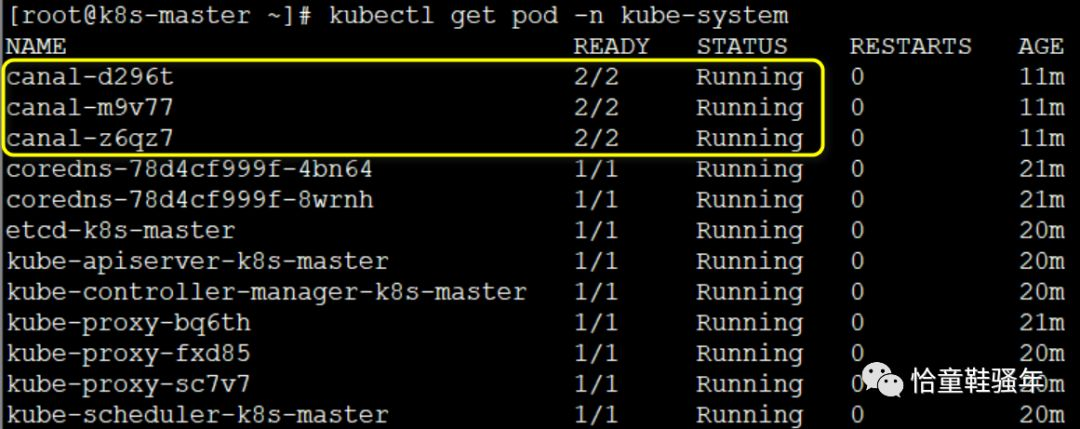

　　此时，再次令验证的集群结果如下：

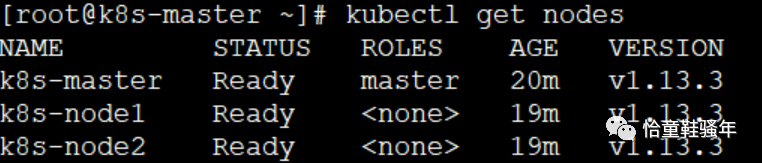

　　（1）集群节点状态

　　

 　　（2）Pod状态

 　　

部署测试应用

        这里通过一个httpd应用来演示Network Policy，该应用的yaml定义如下：

apiVersion: apps/v1
kind: Deployment
metadata:name: httpd
spec:replicas: 3selector:matchLabels:name: networkpolicy-demotemplate:metadata:labels:name: networkpolicy-demospec:containers:- name: httpdimage: httpd:latestports:- containerPort: 80imagePullPolicy: IfNotPresent---kind: Service
apiVersion: v1
metadata:name: httpd-svc
spec:type: NodePortports:- protocol: TCPnodePort: 31000port: 8080targetPort: 80selector:name: networkpolicy-demo

　　通过kubectl将其部署到K8S集群：

kubectl apply -f httpd-demo.yaml

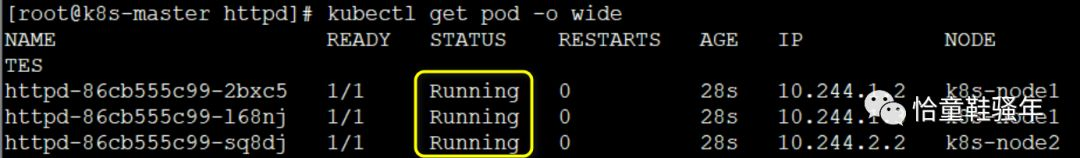

　　这时候三个httpd Pod已经成功Running：

　　

　　由于定义的是NodePort方式暴露服务，这里我们在集群外部访问Service看看：

　　

　　由于当前并没有创建任何Network Policy，这里我们可以通过创建一个Pod应用（我们熟悉的busybox）来验证一下是否可以在K8S集群内部随意访问该httpd应用：

kubectl run busybox --rm -it --image=busybox /bin/sh

　　

　　

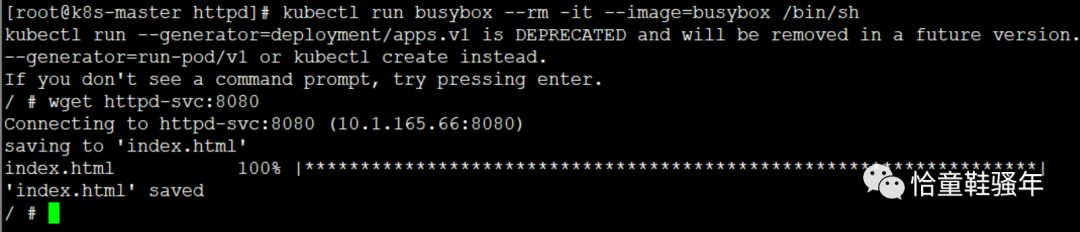

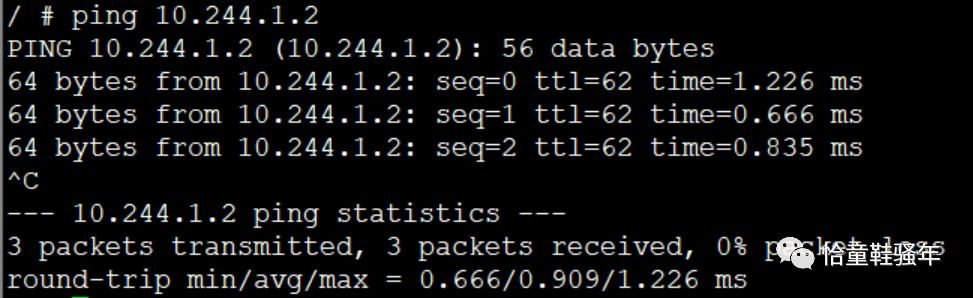

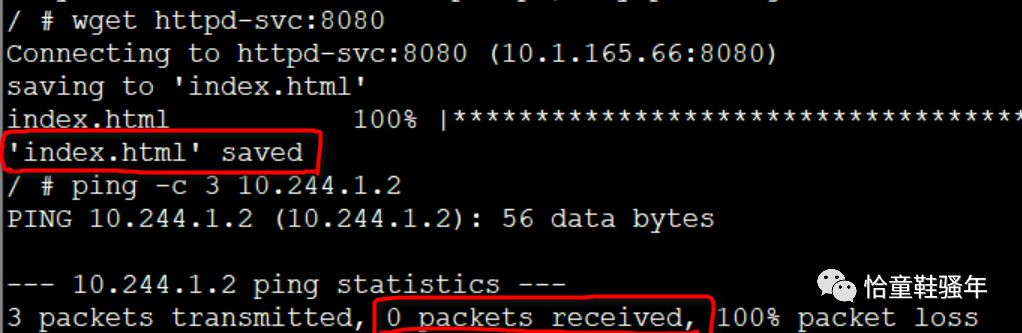

 　　从上图可以知道，它可以正常访问到Service，也可以正常ping到Pod节点。

部署Network Policy有效性

　　现在我们创建一个Network Policy，其配置文件yaml如下：

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:name: access-httpd
spec:podSelector:matchLabels:name: networkpolicy-demoingress:- from:- podSelector:matchLabels:access: "true"ports:- protocol: TCPport: 80

　　该Network Policy定义了如下规则：

　　（1）应用于所有 label 为 name : networkpolicy-demo 的Pod，这里即刚刚创建的三个httpd pod。

　　（2）ingress中定义了只有 label 为 access : "true" 的Pod才能访问应用。

　　（3）即使通过Policy也只能访问80端口

　　通过kubectl将其应用到K8S集群中：

kubectl apply -f networkpolicy.yaml

　　下面再次在busybox pod中验证Network Policy的有效性：

　　

　　

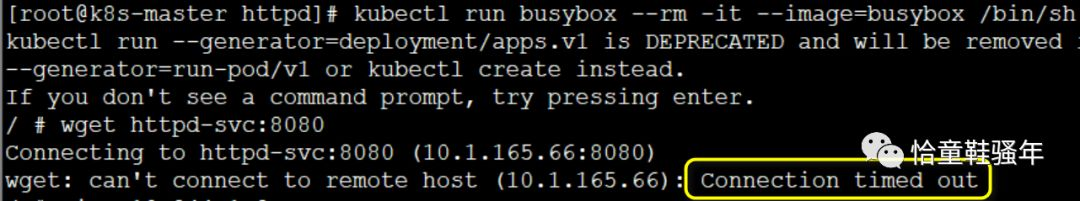

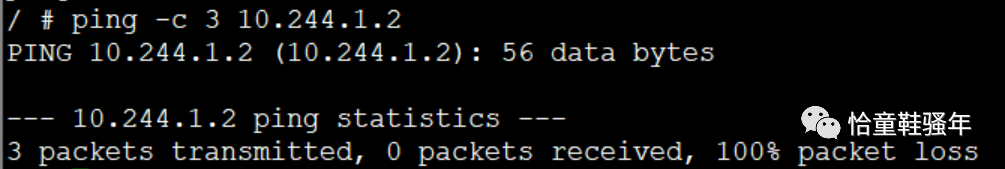

　　从上图中可以看到，已经无法再成功访问Service，也无法再ping通三个Pod节点。

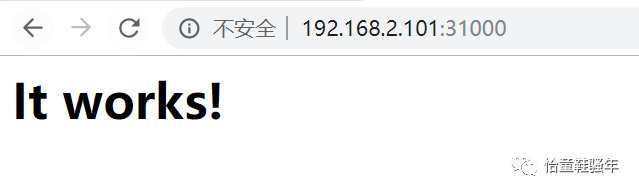

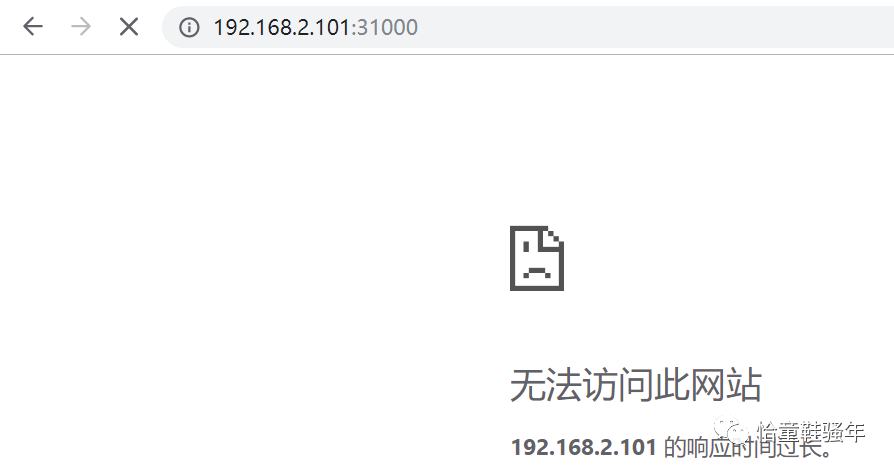

　　这个时候，集群外也无法再通过NodePort访问到Service：

　　

　　如果想要让测试Pod（busybox）能访问到应用了Network Policy的httpd应用，我们可以对busybox pod加一个label("access=true")就可以：

kubectl run busybox --rm -it --image=busybox \
--labels="access=true" /bin/sh

　　运行后的验证结果如下，可以访问到Service，但Ping却被禁止：

　　

 　　但是，此时集群节点（k8s-master与两个node）与集群仍然无法访问到应用了Network Policy的httpd应用，如果想要让它们也访问到，则需要修改Network Policy做一个类似于开防火墙白名单的操作（注意下面的ipBlock配置）：

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:name: access-httpd
spec:podSelector:matchLabels:name: networkpolicy-demoingress:- from:- podSelector:matchLabels:access: "true"- ipBlock:cidr: 192.168.2.0/24ports:- protocol: TCPport: 80

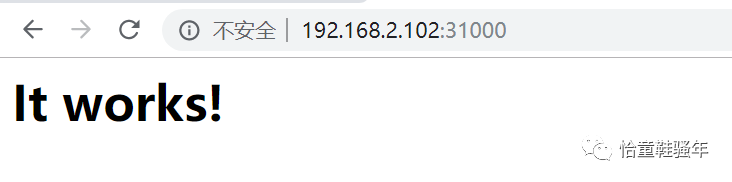

　　再次应用到K8S集群后，再来通过集群外部的访问者浏览器试试：

　　

 　　可以看到，已经可以正常访问啦！

小结

       本文简单介绍了Kubernetes的4层网络模型、CNI 容器网络接口规范 和 Network Policy，并通过改造K8S集群的网络配置从Flannel到Canal来验证Network Policy的有效性。对于Kubernetes的网络模型的原理与介绍，强烈推荐阅读杨波老师的《Kubernetes网络三部曲》，它的传送门位于下方的参考资料列表中。
