TPL Dataflow组件应对高并发,低延迟要求

长话短说

2C互联网业务增长，单机多核的共享内存模式带来的排障问题、编程困难；随着多核时代和分布式系统的到来，共享模型已经不太适合并发编程，因此actor-based模型又重新受到了人们的重视。

---------------------------调试过多线程的都懂-----------------------------

传统编程模型通常使用回调和同步对象（如锁）来协调任务和访问共享数据，从宏观看：若任务的执行需要某些共享资源，不可避免该任务需要关注并抢占资源。
actor-based模型是一种流水线模型，actor-based模型share nothing。所有的线程(或进程)通过消息传递的方式进行合作，这些线程(或进程)称为参与者actor，预先定义任务流水线后，不关注数据什么时候流到这个任务，专注完成当前任务本身。

.Net TPL Dataflow组件帮助我们快速实现actor-based模型，当有多个必须异步通信的操作或要等待数据可用再进一步处理时，Dataflow组件非常有用。

TPL Dataflow是微软前几年给出的数据处理库，内置常见的处理块，可将这些块组装成一个处理管道，"块"对应处理管道中的"阶段任务"，可类比AspNetCore 中Middleware和Pipeline。

TPL Dataflow库为消息传递、CPU密集型/I-O密集型应用程序提供了编程基础, 可更明确控制数据的暂存方式、移动路线，达到高吞吐量和低延迟。
需要注意的是:TPL Dataflow非分布式数据流，消息在进程内传递。

TPL Dataflow核心概念

TPL Dataflow 内置的Block覆盖了常见的应用场景，如果内置块不能满足你的要求，你也可以自定“块”。

Block可以划分为下面3类：

Buffering Only [Buffer不是缓存Cache的概念，而是一个暂存区的概念]
Execution
Grouping

使用以上块混搭处理管道, 大多数的块都会执行一个操作，有些时候需要将消息分发到不同Block，这时可使用特殊类型的缓冲块给管道“”分叉”。

Execution Block

可执行的块有两个核心组件：

输入、输出消息的暂存区（一般称为Input,Output队列）
在消息上执行动作的委托

消息在输入和输出时能够被暂存：

当输入的消息速度比Func委托的执行速度比快，后续消息将在到达时暂存；

当下一个块的输入暂存区中无可用空间，将在当前块输出时暂存。

每个块我们可以配置：

暂存区的总容量，默认无上限
执行操作委托的并发度，默认情况下块按照顺序处理消息，一次一个。

将块链接在一起形成处理管道，生产者将消息推向管道。

TPL Dataflow有一个基于pull的机制（使用Receive和TryReceive方法），但我们将在管道中使用块连接和推送机制。

TransformBlock（Execution category）-- 由输入输出暂存区和一个Func<TInput, TOutput>委托组成，输入的每个消息，都会输为出另一个，可以使用这个Block去执行消息的转换，或者转发输出的消息到另外一个Block
TransformManyBlock (Execution category) -- 由输入输出暂存区和一个Func<TInput, IEnumerable<TOutput>>委托组成，它为输入的每个消息输出一个IEnumerable<TOutput>
BroadcastBlock （Buffering category）-- 只容纳最多1个消息的暂存区和Func<T, T>委托组成（新消息到达会覆盖原消息），委托仅仅为了让你控制怎样克隆这个消息，不做消息转换

该块在需要将消息广播给多个块时很有用（管道分叉）

ActionBlock （Execution category）-- 由缓冲区和Action<T>委托组成，它们不再给其他块转发消息，只处理输入的消息，一般作为管道结尾
BatchBlock (Grouping category)-- 告诉它你想要的每个批处理的大小，它将累积消息，直到它达到那个大小，然后将它作为一组消息转发到下一个块

其他内建Block类型：BufferBlock、WriteOnceBlock、JoinBlock、BatchedJoinBlock，暂时不会深入。

管道连锁反应

　　当B块输入缓冲区达到上限容量，为其供货的上游A块的输出暂存区将开始被填充，当A块输出暂存区已满时，该块必须暂停处理，直到暂存区有空间，这意味着一个Block的处理瓶颈可能导致所有前面的块的暂存区被填满。

但是不是所有的块暂存区满时都会暂停，BroadcastBlock有1个消息的暂存区，每个消息都会被覆盖，因此如果这个广播块不能及时将消息转发到下游，则在下个消息到达的时候消息将丢失，某种意义上达到一种限流效果（比较残暴）.

编程实践

生产者投递消息

可使用Post或者SendAsync方法向首块投递消息：

Post方法即时返回true/false，True意味着消息被block接收（暂存区有空余），false意味着拒绝了消息（暂存区已满或者Block已经出错）。
SendAsync方法返回一个Task<bool>, 将会以异步的方式阻塞直到块接收、拒绝、块出错。

Post、SendAsync的不同点在于SendAsync可以延迟投递（后置管道的输入buffer不空，得到异步通知后再投递）。

定义流水线管道

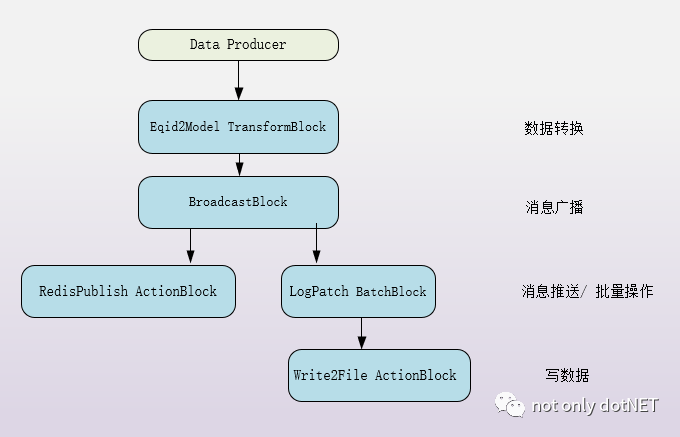

按照上图业务定义流水线:

public EqidPairHandler(IHttpClientFactory httpClientFactory, RedisDatabase redisCache, IConfiguration con, LogConfig logConfig, ILoggerFactory loggerFactory){_httpClient = httpClientFactory.CreateClient("bce-request");_redisDB0 = redisCache[0];_redisDB = redisCache;_logger = loggerFactory.CreateLogger(nameof(EqidPairHandler));var option = new DataflowLinkOptions { PropagateCompletion = true };publisher = _redisDB.RedisConnection.GetSubscriber();_eqid2ModelTransformBlock = new TransformBlock<EqidPair, EqidModel>(// redis piublih 没有做在TransformBlock fun里面， 因为publih失败可能影响后续的block传递eqidPair => EqidResolverAsync(eqidPair),new ExecutionDataflowBlockOptions{MaxDegreeOfParallelism = con.GetValue<int>("MaxDegreeOfParallelism")});// https://docs.microsoft.com/en-us/dotnet/standard/parallel-programming/walkthrough-creating-a-dataflow-pipeline_logBatchBlock = new LogBatchBlock<EqidModel>(logConfig, loggerFactory);_logPublishBlock = new ActionBlock<EqidModel>(x => PublishAsync(x) );_broadcastBlock = new BroadcastBlock<EqidModel>(x => x); // 由只容纳一个消息的缓存区和拷贝函数组成_broadcastBlock.LinkTo(_logBatchBlock.InputBlock, option);_broadcastBlock.LinkTo(_logPublishBlock, option);_eqid2ModelTransformBlock.LinkTo(_broadcastBlock, option);}

仿IIS日志写入组件

异常处理

上述程序在生产部署时遇到相关的坑位：

在测试环境_eqid2ModelTransformBlock块委托函数稳定执行，程序并未出现异样；
部署到生产之后,该Pipeline运行一段时间就停止工作，一直很困惑。

后来通过监测_eqid2ModelTransformBlock.Completion属性，发现该块在执行某次委托时报错，提前进入完成态。

当TPL Dataflow不再处理消息且保证不再处理消息的时候，就被定义为 "完成态", IDataflow.Completion属性(Task对象)标记该状态，Task对象的TaskStatus枚举值描述此Block进入完成态的真实原因。

TaskStatus.RanToCompletion "成功完成" 在Block中定义的任务
TaskStatus.Fault 因未处理的异常导致"过早的完成"
TaskStatus.Canceled 因取消操作导致 "过早的完成"

官方资料表明：某块进入Fault、Cancel状态，都会导致该块提前进入“完成态”，但因Fault、Canceled进入的“完成态”会导致输入暂存区和输出暂存区被清空。
After Fault has been called on a dataflow block, that block will complete, and its Completion task will enter a final state. Faulting a block, as with canceling a block, causes buffered messages (unprocessed input messages as well as unoffered output messages) to be lost.

故需要严肃对待异常，一般情况下我们使用try、catch包含所有的执行代码以确保所有的异常都被处理。

本文作为TPL Dataflow的入门指南(代码较多建议左下角转向原文)

微软技术栈的可持续关注actor-based模型的流水线处理组件，应对单体程序中高并发，低延迟相当巴适。
