.NET 开源软件开发BIM工具包xBIM

一、xBIM 简介

　　BIM（Building Information Modelling）建筑信息模型，xBIM（eXtensible Building Information Modelling）可扩展的建筑信息模型。它是一个.NET 开源软件开发BIM工具包，支持BuildingSmart数据模型（又名工业基础类IFC）

　　xBIM允许.NET开发人员以IFC格式读取，创建和查看建筑信息（BIM）模型。完全支持几何，拓扑操作和可视化。此外，xBIM支持IFC和COBie格式（BIM设施资产信息交换标准）之间的双向转换。用于数据操作的核心库都是用C＃编写的，几何引擎的核心是用C ++编写的。

　　xBIM目前最新版本为4.0，发布在GitHub。

　　xBIM提供了丰富的API到IFC数据标准。它允许开发人员在几行代码中读取，写入和更新IFC文件。xBIM是一个.NET工具包，因此开发人员可以构建从简单的命令行应用程序到Windows应用程序和Web服务扩展的所有内容。这方面的一个例子是：商业BIM工具（如Autodesk Revit）的“插件”。

　　xBIM具有完整的几何引擎，可将IFC几何数据对象（例如IfcSweptAreaSolid）转换为功能完备的边界表示（Brep）几何模型。这些模型支持所有布尔运算，剪切，交集，并集，切片以及计算行为，如体积，面积，长度。几何引擎还提供优化的3D三角剖分和网格划分，以实现可视化以及整个模型优化，例如重复识别和转换为地图。

　　3.0版还包括一个基于WebGL的新浏览器，我们从实现以前版本的WebGL和OpenGL中吸取了许多教训而且这个更快，更准确并且经过调整以克服在互联网上传输大型模型的问题。感谢MartinČerný在这里所做的巨大努力。

二、xBIM 核心库

　　两个核心库xBIM Essentials和xBIM Geometry将用于创建复杂的应用程序，xBIM Team页面下的其他存储库包含许多示例应用程序以演示其功能：

xBIM Xplorer - 一个Windows WPF示例应用程序，可以打开和呈现3D IFC模型（和本机xBIM模型）以及显示语义数据。
xBIM WebUI - 一个Web应用程序，可以打开和呈现由xBIM处理的 3D模型。
xBIM Utilities - 一组用于在IFC文件上执行批量函数的示例控制台应用程序。
xBIM Exchange - 包含库和示例应用程序的项目，演示了与COBie一起使用的各种方法。这包括Xbim.Cobie其表示COBIE模型中，电子表格视图执行的CobieLite， Xbim.CobieLiteUK其是由CobieLite但启发XML模型更加严格和存储器高效和CobieExpress作为表示COBIE基于EXPRESS模型。XbimExchange包含IFC与COBie的各种实现之间的转换的示例代码。
xBIM Samples - 一个示例控制台应用程序，演示如何使用xBIM进行简单的IFC创建和其他任务。

　　请注意：提供除xBIM WebUI之外的所有应用程序都是为了演示如何使用xBIM库，它们不适用于不受控制的生产环境。

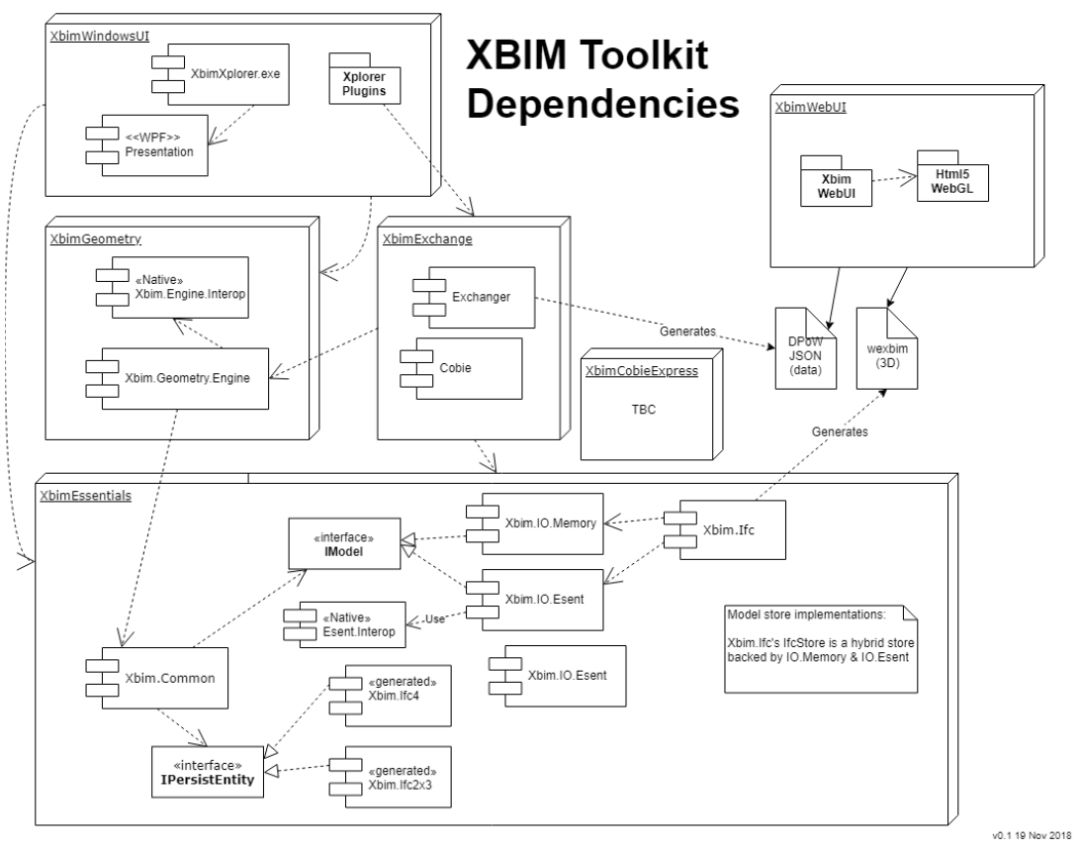

架构图
