如何在linux下用QT写一个简单的串口调试助手

QT5串口类

在QT5以前，编写串口一般使用的是qextserialport类，但在QT5之后有了QT自带的串口类SerialPort(串口基础类)和SerialPortInfo(串口信息类)

使用方法

pro中添加

QT += serialport

工程中包含相应的头文件

#include

#include

linux下查询串口名的方法

ctrl+alt+a打开终端，输入dmesg | grep ttyS*查询串口名，一般为ttyUSB0

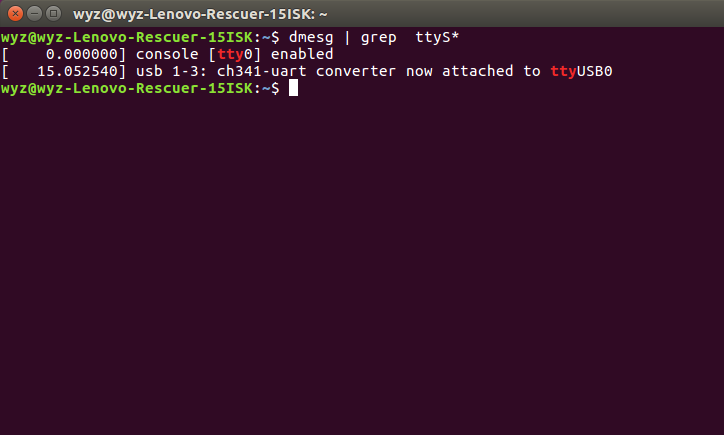

如图 可以看到串口名为ttyUSB0，为ch340的驱动

linux的串口权限问题

我在刚开始写这个程序的时候总是无法打开串口，尝试了qextserialport类和SerialPort类都无法成功，后来想起来再用cutecom来调试串口的时候想到需要用管理员权限打开cutecom才可以打开串口，可是我又不知道怎么给QT管理员权限，因此我让普通用户也能使用串口，增加udev规则来实现

sudo vim /etc/udev/rules.d/70-ttyusb.rules

增加如下内容：

KERNEL=="ttyUSB[0-9]*",MODE="0666"

保存并退出，重新插入USB转串口，就可以打开串口了

此方法参考的如下链接：https://blog..net/touch_dream/article/details/52873651

以下给出部分代码

mainwindow.h

#ifndef MAINWINDOW_H

#define MAINWINDOW_H

#include

#include

#include

#include

#include

namespace Ui {

class MainWindow;

}

class MainWindow : public QMainWindow

{

Q_OBJECT

public:

explicit MainWindow(QWidget *parent = 0);

~MainWindow();

private slots:

void on_clearButton_clicked();//清除数据

void on_sendButton_clicked();//发送数据

void on_openButton_clicked();//打开串口

void Read_Data();//读取串口数据

private:

Ui::MainWindow *ui;

QSerialPort *serial;//串口对象

};

#endif // MAINWINDOW_H

下面是mainwindow.cpp

#include "mainwindow.h"

#include "ui_mainwindow.h"

MainWindow::MainWindow(QWidget *parent) :

QMainWindow(parent),

ui(new Ui::MainWindow)

{

ui->setupUi(this);

//查找可用的串口

foreach(const QSerialPortInfo &info, QSerialPortInfo::availablePorts())

{

QSerialPort serial;

serial.setPort(info);

if(serial.open(QIODevice::ReadWrite))

{

ui->PortBox->addItem(serial.portName());

serial.close();

}

}

//关闭发送按钮的使能

ui->sendButton->setEnabled(false);

}

MainWindow::~MainWindow()

{

delete ui;

}

//清空接受窗口

void MainWindow::on_clearButton_clicked()

{

ui->textEdit->clear();

}

//发送数据

void MainWindow::on_sendButton_clicked()

{

serial->write(ui->textEdit_2->toPlainText().toLatin1());

}

void MainWindow::readMyCom() //读取串口数据并显示出来

{

QByteArray temp = myCom->readAll(); //读取串口缓冲区的所有数据给临时变量temp

ui->textEdit->insertPlainText(temp); //将串口的数据显示在窗口的文本浏览器中

}

//读取接收到的数据

void MainWindow::Read_Data()

{

qDebug() << tr("youshuju");

QByteArray buf;

buf = serial->readAll();

if(!buf.isEmpty())

{

QString str = ui->textEdit->toPlainText();

QTextCodec *codec = QTextCodec::codecForName("GBK");//指定QString的编码方式

QString str_buf=codec->toUnicode(buf);//buf转换成QString类型

str=str+'\n'+str_buf;

//buf=buf.toHex(); 或者使用这句话将buf转换成十六进制显示

//str=str+'\n'+tr(buf);

ui->textEdit->clear();

ui->textEdit->append(str);

}

buf.clear();

}

void MainWindow::on_openButton_clicked()

{

if(ui->openButton->text()==tr("打开串口"))

{

serial = new QSerialPort;

//设置串口名

serial->setPortName("/dev/ttyUSB0");//linux下默认的串口名，可以进入终端查询

//打开串口

if(serial->open(QIODevice::ReadWrite)) //如果成功打开串口

//设置波特率

{

qDebug() << tr("succeed");

// serial->setBaudRate(QSerialPort::Baud9600);

// serial->setDataBits(QSerialPort::Data8);

// serial->setParity(QSerialPort::NoParity);

// serial->setStopBits(QSerialPort::OneStop);

//设置数据位数

switch(ui->BitNumBox->currentIndex())

{

case 8: serial->setDataBits(QSerialPort::Data8); break;

default: break;

}

//设置奇偶校验

switch(ui->ParityBox->currentIndex())

{

case 0: serial->setParity(QSerialPort::NoParity); break;

default: break;

}

//设置停止位

switch(ui->StopBox->currentIndex())

{

case 1: serial->setStopBits(QSerialPort::OneStop); break;

case 2: serial->setStopBits(QSerialPort::TwoStop); break;

default: break;

}

//设置流控制

serial->setFlowControl(QSerialPort::NoFlowControl);

//关闭设置菜单使能

ui->PortBox->setEnabled(false);

ui->BaudBox->setEnabled(false);

ui->BitNumBox->setEnabled(false);

ui->ParityBox->setEnabled(false);

ui->StopBox->setEnabled(false);

ui->openButton->setText(tr("关闭串口"));

ui->sendButton->setEnabled(true);

//连接信号槽

QObject::connect(serial, &QSerialPort::readyRead, this, &MainWindow::Read_Data);

}

else

{

qDebug() << tr("default");

}

}

else

{

//关闭串口

serial->clear();

serial->close();

serial->deleteLater();

//恢复设置使能

ui->PortBox->setEnabled(true);

ui->BaudBox->setEnabled(true);

ui->BitNumBox->setEnabled(true);

ui->ParityBox->setEnabled(true);

ui->StopBox->setEnabled(true);

ui->openButton->setText(tr("打开串口"));

ui->sendButton->setEnabled(false);

}

}

最终效果

打开串口后即可收到串口发送过来的数据
