源宝导读：Jenkins作为一个开源的持续集成工具，被大家广泛使用。本文将分享，Jenkins在明源云研发协同平台中的运用，以及在其作业设计方面的演进历程。

一、作业设计1.0

起初，为了尽快推出研发协同平台v1.0，我们运用Jenkins工具，快速实现了站点的部署、配套服务的安装、以及文件打包等功能。

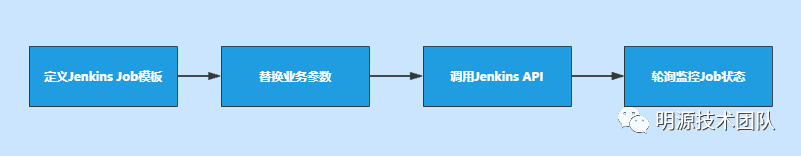

使用过程包括以下简单的几个步骤：

1、定义Jenkins Job模板

参照Jenkins Job的config.xml结构，定义出Job模板，以及相关业务对应的子模板。

2、替换业务参数

依据业务场景，选择使用不同的子模板，替换对应的业务参数与子模板，生成最终的Jenkins Job配置文件。

3、调用Jenkins API

通过直接调用Jenkins Api完成Job的创建与Build。

4、轮询监控job状态

通过不停的轮询监控已出发build的job，获取其当前执行状态，得到最终执行结果。

刚开始为了快速实现业务需求，采用最简单直接的方式引入了Jenkins，并快速的完成了相关业务功能的实现。

二、作业设计1.x

随着相关业务需求的不断递增，起初的代码结构也慢慢显露出其弊端，主要体现在：

子模板难以维护：数量不断增加，子模板的相似度也在不断增加；
参数变量追溯困难：为应对各种不同场景，使用了多种多样的业务参数变量；
Job状态不一致问题：业务数据状态与job实际执行状态出现不一致；
接入新作业代码冗余：每接入一个新的Job作业，都需要定义过多的与Jenkins相关的内容。

为解决上述问题，我们对Jenkins作业的设计进行了不断的改进，改进主要分为2个方向。

2.1、业务抽象

我们将不同的业务进行了划分，站点部署、配套服务、打包等，并且提取统一的Job构造器，避免业务代码与功能代码相混淆。

除此之外还对Job的执行、状态监控、失败重试等功能性业务托管到Jenkins调度服务，并通过消息通知实现了解耦。

2.2、Jenkins SDK

为了更方便的操作Jenkins相关功能，提取了针对Jenkins的SDK，避免直接与Jenkins进行交互，该SDK也是Jenkins调度服务的底层工具。

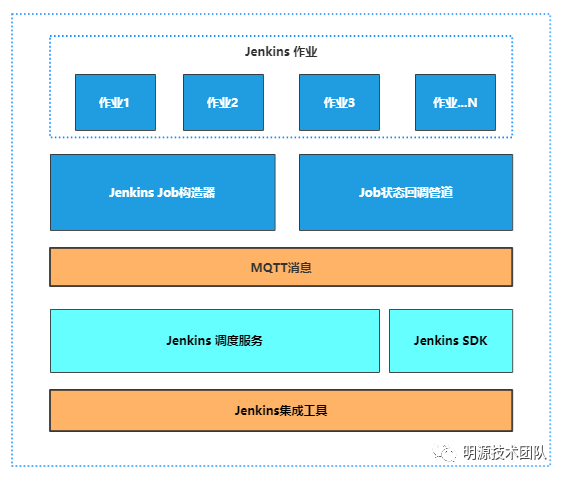

最终设计结构如下图所示：

三、作业设计2.0

在完成作业设计1.x的落地后，已经能很好的支撑当时的持续集成业务，但是在后续的业务发展中，不足之处也逐渐显现：

Job作业的模板组装不够灵活，当原有业务发生变化时，不太容易灵活的调整。
当有新产品类型的持续构建需求时，需要重新定义新的模板和作业。
Job和业务的耦合度较高。

从设计的角度来看，主要是扩展性和配置的灵活性不足。

一次持续集成，也就是一组Jenkins作业按照一定的顺序组成，而一个作业里面实际上都是在执行一个一个的命令，基于此, 我们设计了作业2.0的基础模型：管道、作业、命令。

本次作业设计的演进充分利用了Jenkins的插件功能，并且取代了之前的Jenkins调度服务

总体设计图如下：

管道：一个持续集成管道由一系列持续集成作业组成; 不同功能的作业组合成不同功能的管道; 持续集成管道中的作业可以是串行，也可以是并行
作业: 管道中的作业由一组命令组成; 不同的命令组合成不同功能的作业
命令：命令是持续集成中的最小功能单元；研发协同平台内置了一批命令集
Jenkins执行器：专门负责执行管道作业，利用Jenkins SDK与Jenkins进行交互；
Job状态回调管道：这里运用了Jenkins的Notification插件，Jenkins Job执行过程中的状态会通过该插件即时回调；

3.1、类设计图

服务

ServiceDomainService：服务调用的场景类，负责统一调度执行服务。
BaseService：服务基类，所有服务都继承与该类进行扩展。

若有新的服务，只需通过继承BaseService进行扩展即可。

/// <summary>
/// 服务
/// </summary>
public abstract class BaseService : ITransientDependency
{/// <summary>/// 服务类型/// </summary>public virtual ServiceType ServiceType { get; set; } = ServiceType.Other;/// <summary>/// 执行操作/// </summary>/// <param name="args"></param>/// <returns></returns>public abstract Task Execute(BaseServiceArgs args);/// <summary>/// 执行器/// </summary>internal ICiExecutor CiExecutor { get; }/// <summary>/// 构造函数/// </summary>/// <param name="ciExecutor"></param>public BaseService(ICiExecutor ciExecutor){CiExecutor = ciExecutor;}
}

管道与作业

BaseCiPipeline：管道抽象类，其中定义了管道作业的的构建动作。
Job：单个作业对象，包含Jenkins Job 必须的属性。

若新服务需要构造新的执行管道，需要通过BaseCiPipeline抽象类进行派生。

/// <summary>
/// CI流水线
/// </summary>
public abstract class BaseCiPipeline : ITransientDependency
{/// <summary>/// 构建Jenkins Job 集合/// </summary>/// <param name="args">CI流水线参数</param>/// <returns></returns>internal abstract Task<List<Job>> StructureJobs(CiPipelineArgs args);
}

/// <summary>
/// JenkinsJob定义
/// </summary>
public class Job
{/// <summary>/// Job执行顺序编号/// </summary>public int JobIndex { get; set; }/// <summary>/// 执行步骤/// </summary>public List<CiAction> ActionList { get; set; }/// <summary>/// Job参数/// </summary>public Dictionary<string, string> BuildParams { get; set; } = new Dictionary<string, string>();/// <summary>/// 执行节点/// </summary>public string AssignedNode { get; set; }/// <summary>/// 工作空间/// </summary>public string BaseJobName { get; set; }/// <summary>/// 当前JobName/// </summary>public string JobName { get; set; }/// <summary>/// Job目录地址/// </summary>public string JobPath { get; set; }/// <summary>/// 业务回调参数/// </summary>public string Notes { get; set; }
}

命令

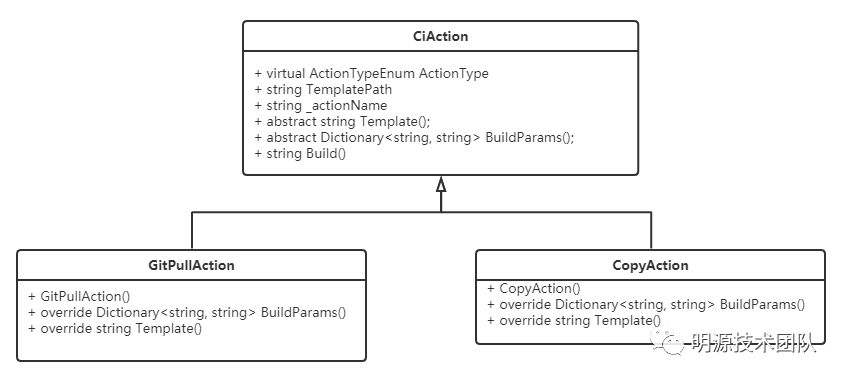

CiAction：命令基类，定义了命令的基本属性与动作。

每个新增的命令只需要实现自己的变化点即可。

/// <summary>
/// 操作
/// </summary>
public abstract class CiAction
{/// <summary>/// 操作类型/// </summary>public virtual ActionTypeEnum ActionType { get; set; } = ActionTypeEnum.BatchFile;/// <summary>/// 操作说明/// </summary>internal string _actionName { get; set; }/// <summary>/// 模板/// </summary>/// <returns></returns>internal abstract string Template();/// <summary>/// 参数/// </summary>/// <returns></returns>internal abstract Dictionary<string, string> BuildParams();/// <summary>/// 生成Action内容/// </summary>/// <returns></returns>public string Build(){var result = this.Template();var pars = this.BuildParams();if (pars != null && pars.Count > 0){foreach (var item in pars){result = result.Replace(item.Key, item.Value, StringComparison.OrdinalIgnoreCase);}}return result;}
}

执行器

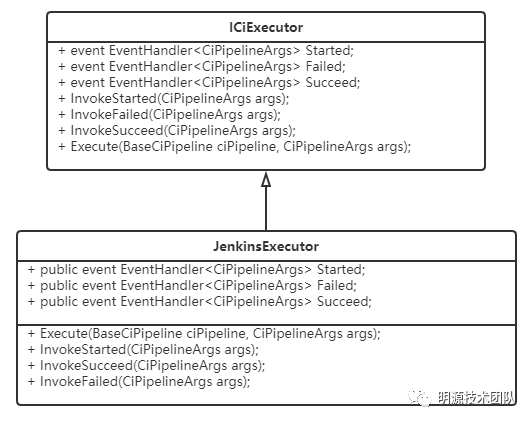

ICiExecutor：执行器接口，该接口定义了执行器的动作以及对外扩展的回调事件。
JenkinsExecutor：是基于Jenkins 实现的执行器，通过解析管道作业，获得最终的Job并与Jenkins进行交互。

这里只实现了Jenkins的执行器，若将来扩展了新的持续集成工具可以直接扩展新的执行器。

/// <summary>
/// 执行器
/// </summary>
public interface ICiExecutor
{/// <summary>/// 开始构建/// </summary>event EventHandler<CiPipelineArgs> Started;/// <summary>/// 构建失败/// </summary>event EventHandler<CiPipelineArgs> Failed;/// <summary>/// 构建成功/// </summary>event EventHandler<CiPipelineArgs> Succeed;/// <summary>/// 执行流水线/// </summary>/// <param name="ciPipeline">流水线</param>/// <param name="args">参数对象</param>Task Execute(BaseCiPipeline ciPipeline, CiPipelineArgs args);/// <summary>/// 触发构建事件/// </summary>/// <param name="args">业务参数对象</param>/// <returns></returns>Task InvokeStarted(CiPipelineArgs args);/// <summary>/// 触发构建失败事件/// </summary>/// <param name="args">业务参数对象</param>/// <returns></returns>Task InvokeFailed(CiPipelineArgs args);/// <summary>/// 触发构建成功事件/// </summary>/// <param name="args">业务参数对象</param>/// <returns></returns>Task InvokeSucceed(CiPipelineArgs args);
}

回调管道

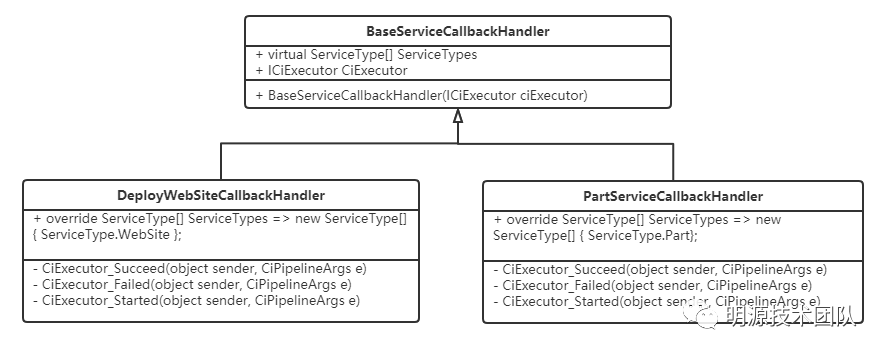

BaseServiceCallbackHandler：回调处理基类，所有的回调处理都应集成与该类。

每个回调处理，可以通过定义 ServiceTypes去侦听自己所关心的回调事件，并做相应的业务处理。

/// <summary>
/// 服务回调处理
/// </summary>
public abstract class BaseServiceCallbackHandler
{/// <summary>/// 处理的服务类型/// </summary>public virtual ServiceType[] ServiceTypes { get; set; }/// <summary>/// 执行器/// </summary>public ICiExecutor CiExecutor { get; }public BaseServiceCallbackHandler(ICiExecutor ciExecutor){CiExecutor = ciExecutor; }
}

作业运行流程
