Envoy 是云原生时代的明星，其本质是反向代理负载均衡类软件，领域上归于应用交付，那么作为应用交付领域的老兵如何看待 Envoy，Envoy 又引发了哪些关于传统应用交付领域的思考？

关于作者

林静，F5 软件方向解决方案架构师，历任 F5 Global Service ENE，APAC Professional Service 顾问，技术专家。拥有超过 10 多年的应用交付领域工作经验，秉承持续学习和反馈的理念，致力于现代应用体系下的应用服务研究。CNCF Kubernetes CKA 664 号认证获得者，中国首位 F5 Security Solution Expert 认证获得者。

感谢邱世达对本文的审阅。

前言

Envoy，使者，使节，代表！就像其单词含义本身一样，带着一种权威感，一种全代理的神圣感。结合其本身用途与角色，真是 “人如其名”，不禁为 Lyft 点赞，不知是得到了哪位大师的指点来起这个名字。在当前火热的微服务时代下，Envoy 是个绝对的明星，用众人皆知来形容可以说一点也不为过。曾有人问我如何看 Envoy 以及在云原生时代下是否 Enovy 将取代 F5 取代 NGINX，作为一个经历了两次应用交付技术领域更迭浪潮的老兵，在本文中我将来浅谈一下 Envoy，以及试图从个人角度来理解与回答一下这个问题。为什么说浅谈一下，这真的不是谦虚，而是客观上真的没有那么深入的大规模长时间使用和研究 Envoy 的所有技术细节，因此我将结合我的从业经历与经验来对 Envoy 做一个浅谈。

星光熠熠的 Envoy

首先我们看一下 Envoy 官方是如何介绍 Envoy 的：

ENVOY IS AN OPEN SOURCE EDGE AND SERVICE PROXY, DESIGNED FOR CLOUD-NATIVE APPLICATIONS Envoy 是一个开源的边缘以及服务代理，为云原生应用而生。

从网站首页的这一段描述可以清晰的看出官方对 Envoy 的定义，简单来说就是云原生时代下东西南北流量的代理。Lfyt 公司是微服务应用架构的先导者，在大量的微服务类布道文章中我们都可以看到 Lfyt 的身影，在从单体应用大规模转向微服务架构后，一个严重的问题摆在了开发与架构人员面前，一方面 Lyft 的服务采用了多种语言开发，而采用类库来解决分布式架构下的各种问题需要进行大量的语言适配以及对代码的侵入，另一方面 Lyft 的业务都是部署在 AWS 上的，大量依赖 AWS 的 ELB 以及 EC2，但是 ELB 以及 AWS 在当时所提供的服务间流量管控、洞察与问题排除都不能满足 Lyft 的需求，正是基于这样的背景，Lfyt 于 2015 年 5 月开始了 Envoy 的开发，最早是作为一个边缘代理进行部署并开始替代 ELB，随后开始作为 sidecar 方式进行大规模部署。2016 年 9 月 14 日，Lyft 在其博客上正式对外宣布了这一项目：Envoy C++ L7 代理与通信总线。一时间 Envoy 得到了大量的关注，Google 等公司开始贡献到这个项目里，并在一年后的 2017 年 9 月将项目捐献给 CNCF。有了 Lyft 这样一个好妈，又过继给了 CNCF 这样一个富爸，再加上同父异母的 Istio 明星兄弟的加持，可以说 Envoy 一时风光无两，赚足了眼球与开发者的支持，仅一年多点时间便从 CNCF 毕业了。

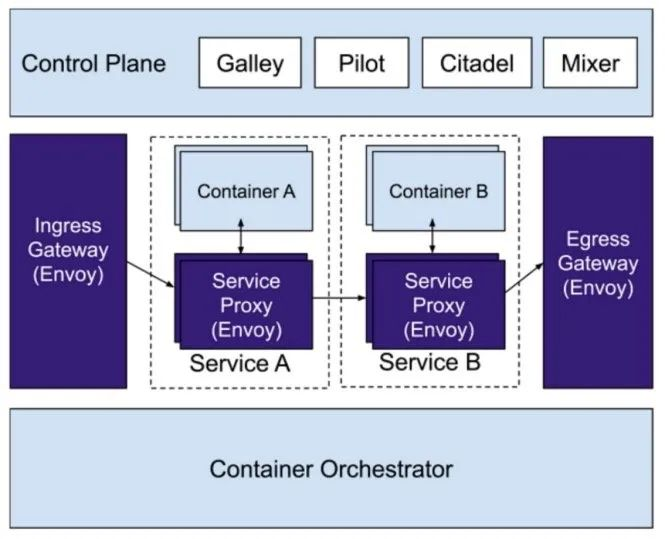

容器技术助推了企业实践 DevOps 与进行微服务改造，Kubernetes 容器编排平台则让企业能够更加自信的将更多业务从传统架构迁移到基于容器的现代基础架构之上，Kubernetes 解决了容器编排、应用发布等问题，但是当服务之间的通信从以前的内存之间调用变成了基于 TCP 的网络通信后，网络对应用服务的影响变得更加巨大与不确定，基于传统的应用架构的运维手段无法适应与解决巨大且复杂的服务间通信洞察、排错，为了解决这样的问题，sevice mesh 应用而生，并迅速成为关注的热。Istio 项目则是此生态中最重要的玩家，Istio 的架构是一个典型的管理平面与数据分离的架构，在数据平面的选择上是开放的，但是 Istio 默认选择了 Envoy 作为数据平面。两大人气明星强强联手，让几乎同一时期的 linkerd 变得黯然失色。而在这个时间点，NGINX 同样也曾短暂的进行了 Nginmesh 项目，试图让 NGINX 作为 Istio 的数据平面，但最终在 2018 年底放弃了，为什么会放弃，这个本文后面会提到。

当前除了 Istio 选择 Envoy 作为数据平面外，以 Envoy 为基础的项目还有很多，例如 k8s 的多个 Ingress Controller 项目：Gloo, Contour, Ambassador。Istio 自身的 Ingress gateway 与 Egress gateway 同样选择的是 Envoy。来看下其官方首页列出的 Envoy 用户，说星光熠熠一点也不为过。注意列表里的 F5，是不是很有意思。

（Envoy 最终用户列表）

后浪：为时代而生

下面我将从技术方面来看看为何 Envoy 能够得到社区的如此重视。将从以下几个方面来总结：

• 技术特征• 部署架构• 软件架构

技术特征

• 接口化与 API• 动态性• 扩展性• 可观测性• 现代性

接口化与 API

当我第一次打开 Envoy 的配置时候，我的第一感觉是，天啊，这样一个产品用户该怎么配置和使用。先来直观的感受下，在一个并不复杂的实验环境下，一个 Envoy 的实际配置文件行数竟然达到了 20000 行。

#  kubectl exec -it productpage-v1-7f4cc988c6-qxqjs -n istio-bookinfo -c istio-proxy -- sh
$ curl http://127.0.0.1:15000/config_dump | wc -l% Total    % Received % Xferd  Average Speed   Time    Time     Time  CurrentDload  Upload   Total   Spent    Left  Speed
100  634k    0  634k    0     0  10.1M      0 --:--:-- --:--:-- --:--:-- 10.1M
20550

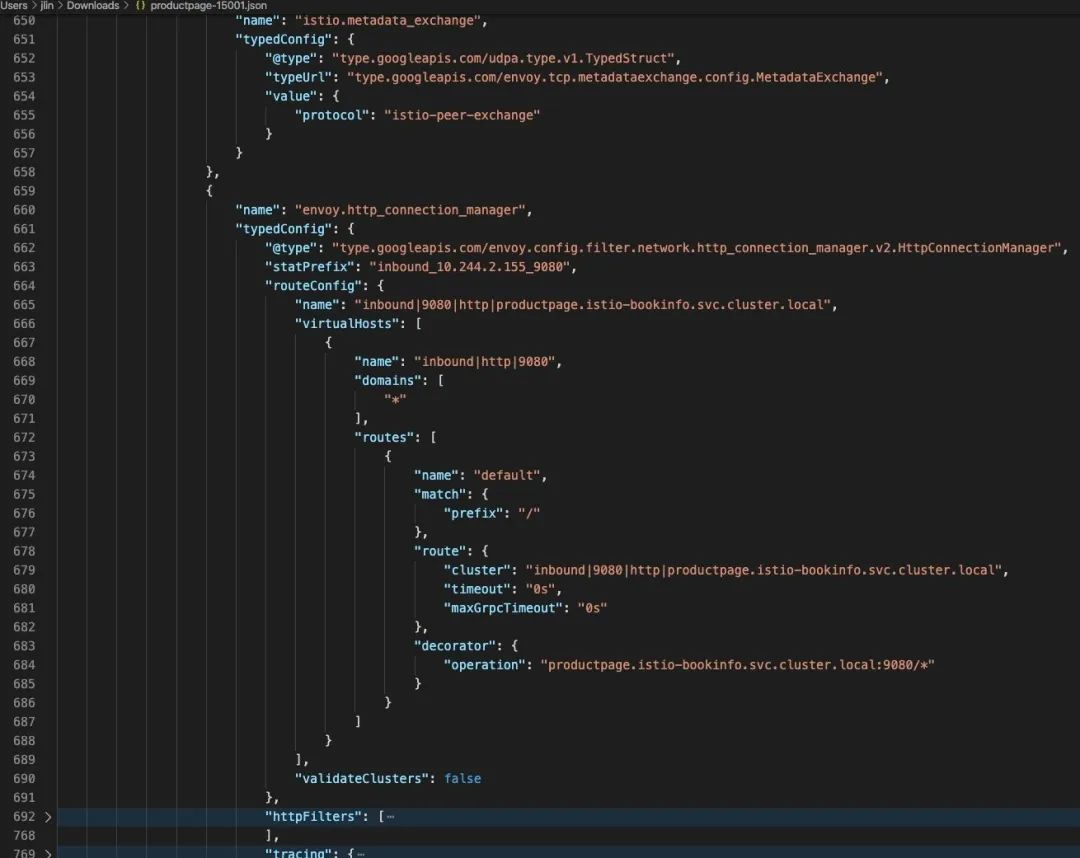

尽管这是 Istio 环境下的动态配置，虽然还有方式去优化使得实际配置量减少，或者说当完全使用静态配置方式进行配置的时候我们不会做如此大量的配置，但是当我们看到以下实际的配置结构输出就会感觉到对于这样一个软件，如果以普通方式进行配置与维护显然是不切实际的，其配置完全 json 结构化，并拥有大量的描述性配置，相对于 NGINX 等这些反向代理软件来说，其配置结构实在是过于复杂。

(复杂的配置结构)

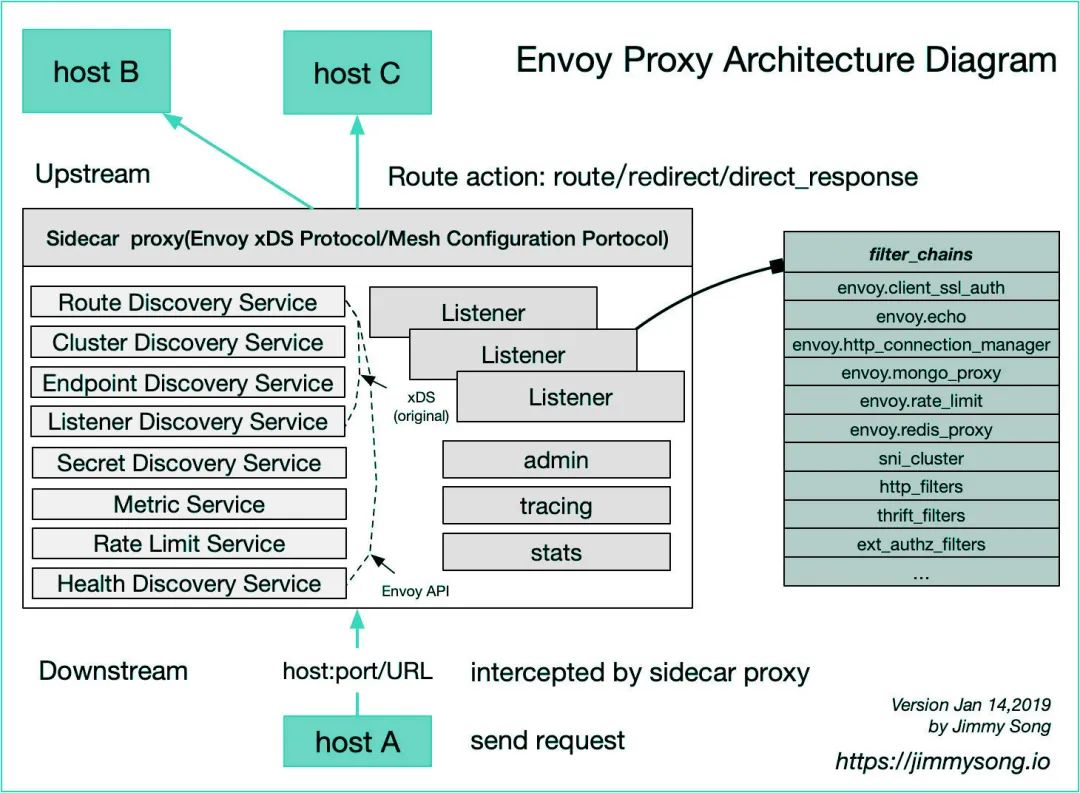

显然，Envoy 的设计天生就不是为手工而设，因此 Envoy 设计了大量的 xDS 协议接口，需要用户自行设计一个 xDS 的服务端实现对所有配置处理，Envoy 支持 gRPC 或者 REST 与服务端进行通信从而更新自身的配置。xDS 是 Envoy DS（discover service）协议的统称，具体可分为 Listener DS（LDS), Route DS (RDS), Cluster DS (CDS), Endpoint DS (EDS), 此外还有 Secret DS，为了保证配置一致性的聚合 DS-ADS 等，更多的 xDS 可查看这里。这些接口用于自动化产生各种具体不同的配置对象。可以看出，这是一个高度动态性的运行时配置，要想用好它则必须开发一个具有足够能力的 server 端，显然这不是传统反向代理软件的设计思维。

(图片来自 https://gist.github.com/nikhilsuvarna/bd0aa0ef01880270c13d145c61a4af22)

动态性

正如前面所述，Envoy 的配置高度依赖接口自动化产生各种配置，这些配置是可以进行 Runtime 修改而无需 reload 文件，在现代应用架构中，一个服务端点的生命周期都变得更短，其运行的不确定性或弹性都变得更大，所以能够对配置进行 runtime 修改而无需重新 reload 配置文件这个能力在现代应用架构中显得尤其珍贵，这正是 Istio 选择 Envoy 作为数据平面的一个重要考虑。Envoy 同时还具备热重启能力，这使得在升级或必须进行重启的时候变得更加优雅，已有连接能够得到更多的保护。

在 Istio 场景下，Envoy 的容器里运行两个进程，一个叫 pilot-agent，一个是 envoy-proxy 本身，pilot-agent 负责管理与启动 Envoy，并产生一个位于 /etc/istio/proxy/ 下的 envoy-rev0.json 初始配置文件，这个文件里定义了 Envoy 应该如何与 pilot server 进行通信以获取配置，利用该配置文件最终启动 Enovy 进程。但是 Envoy 最终运行的配置并不仅仅是 envoy-rev0.json 里的内容，它包含上文所说的通过 xDS 协议发现的所有动态配置。

#  kubectl exec -it productpage-v1-7f4cc988c6-qxqjs -n istio-bookinfo -c istio-proxy -- sh
$ ps -ef
UID         PID   PPID  C STIME TTY          TIME CMD
istio-p+      1      0  0 Jun25 ?        00:00:33 /usr/local/bin/pilot-agent proxy sidecar --domain istio-bookinfo.svc.cluster.local --serviceCluster productpage.istio-bookinfo --proxyLogLevel=warning --proxyComp
istio-p+     14      1  0 Jun25 ?        00:05:31 /usr/local/bin/envoy -c etc/istio/proxy/envoy-rev0.json --restart-epoch 0 --drain-time-s 45 --parent-shutdown-time-s 60 --service-cluster productpage.istio-bookin
istio-p+    142      0  0 15:38 pts/0    00:00:00 sh
istio-p+    148    142  0 15:38 pts/0    00:00:00 ps -ef

在下图的 envoy 整体配置 dump 中可以看到包含了 bootstrap 的内容以及其它静态以及动态配置：

(Envoy 配置结构)

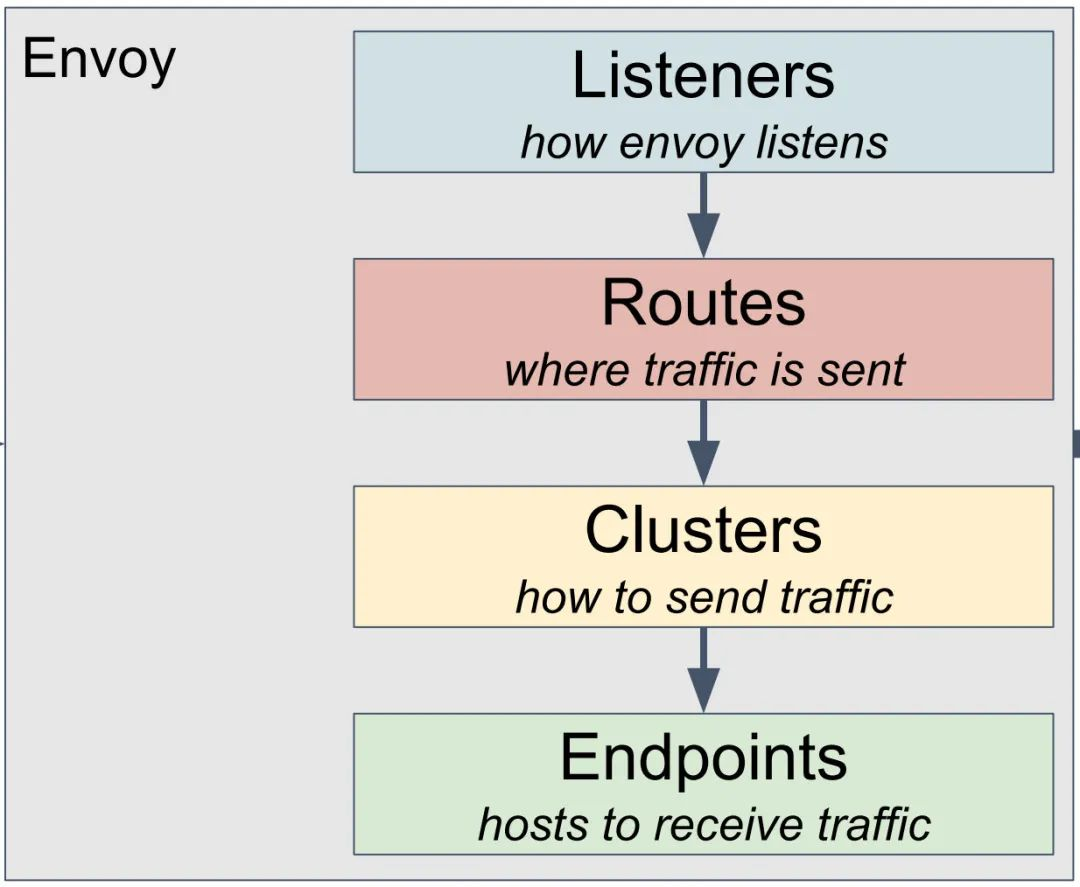

结合下图可以看出基本的 Envoy 配置结构及其逻辑，无论是入口 listener（类似 F5 的 VS 以及部分 profile 配置，NGINX 的 listener 以及部分 Server 段落配置）还是路由控制逻辑（类似 F5 LTM policy，NGINX 的各种 Locations 匹配等），还是 Clusters（类似 F5 pool， NGINX 的 upstream）、Endpoints（类似 F5 pool member，NGINX 的 upstream 里的 server），乃至 SSL 证书完全可以通过接口从服务侧自动化的发现过来

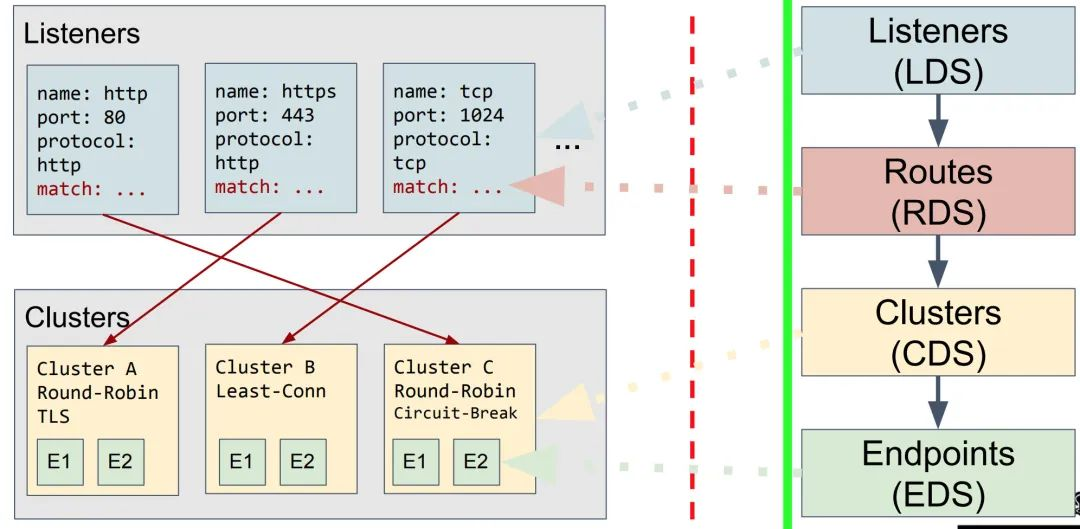

(图片来自 https://gist.github.com/nikhilsuvarna/bd0aa0ef01880270c13d145c61a4af22)

扩展性

Envoy 的配置中可以看到大量的 filter，这些都是其扩展性的表现，Envoy 学习了 F5 以及 NGINX 的架构，大量使用插件式，使得开发者可以更加容易的开发。从 listener 开始就支持使用 filter，支持开发者开发 L3,L4,L7 的插件从而实现对协议扩展与更多控制。

在实际中，企业在 C++ 的开发储备方面可能远不如 JavaScript 等这样的语言多，因此 Envoy 还支持 Lua 以及 Webassembly 扩展，这一方面使得无需经常重新编译二进制并重启，另一方面降低了企业插件开发难度，让企业可以使用更多兼容 Webassembly 的语言进行插件编写，然后编译为 Webassenmbly 机器码实现高效的运行。目前来说 Envoy 以及 Istio 利用 Webassembly 做扩展还在早期阶段，走向成熟还需一段时间。

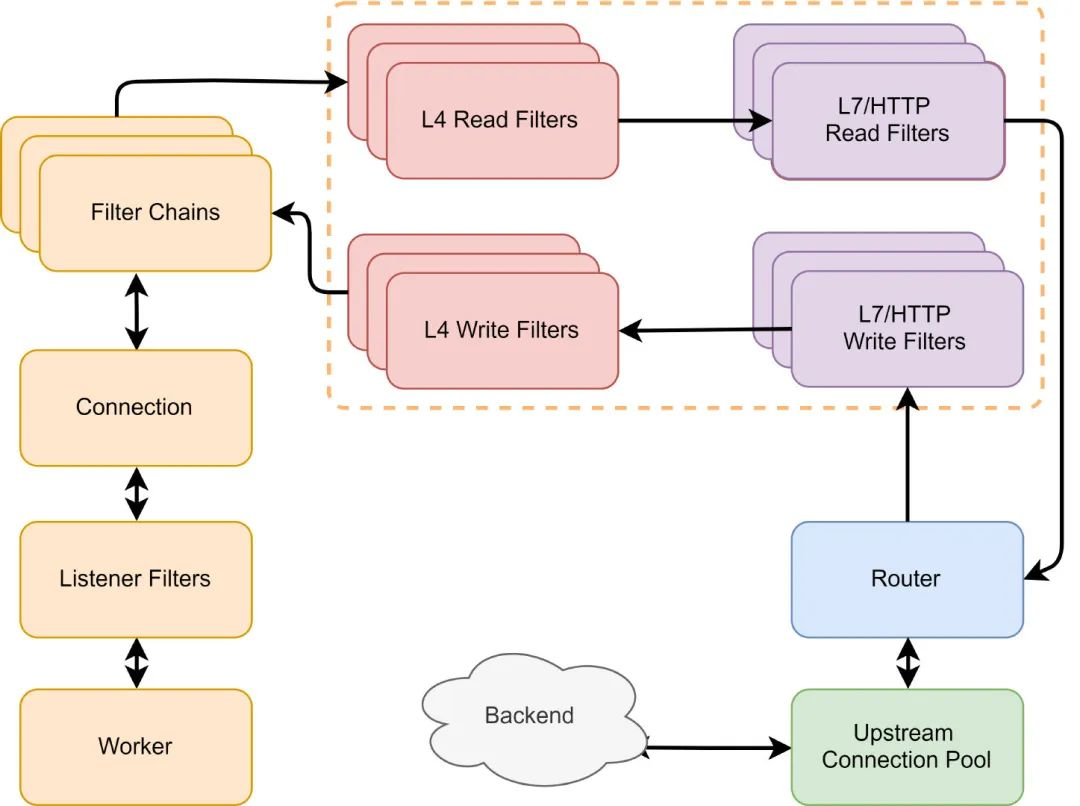

(图片来自 https://www.servicemesher.com/istio-handbook/concepts/envoy.html)

从上面的图可以看出，这样的请求处理结构非常的接近于 F5 TMOS 系统的设计思想，也在一定程度上与 NGINX 类似。连接、请求在不同的协议层面与阶段对应不同的处理组件，而这些组件本身是可扩展的、可编程的，进而实现对数据流的灵活编程控制。

可观测性

说 Envoy 生来具备云原生的特质，其中一大特点就是对可观测性的重视，可以看到可观测的三大组件：logs，metrics，tracing 默认都被 Envoy 所支持。

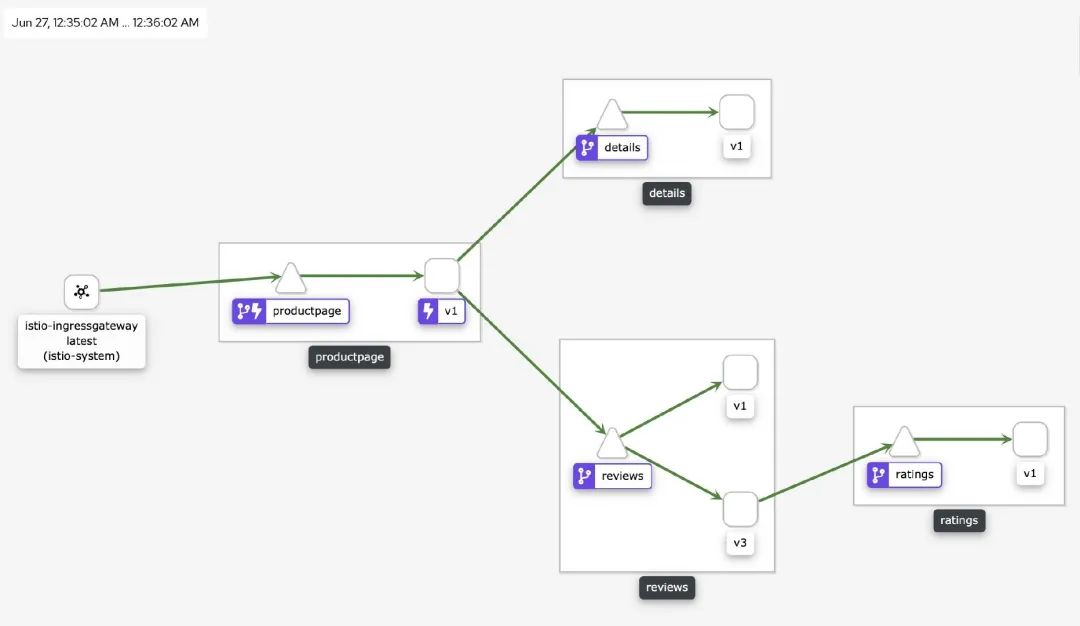

Envoy 容许用户以灵活的方式在灵活的位置定义灵活的日志格式，这些变化可以通过动态配置下发从而实现立即生效，并容许定义对日志的采样等。在 Metrics 则提供了能够与 Prometheus 进行集成的诸多指标，值得一提的是 Envoy 容许 filter 本身来扩充这些指标，例如在限流或者验证等 filter 中容许插件本身定义属于自己的指标从而帮助用户更好的使用和量化插件的运行状态。在 Tracing 方面 Envoy 支持向 zipkin，jaeger，datadog，lightStep 等第三方集成，Envoy 能够生产统一的请求 ID 并在整个网络结构中保持传播，同时也支持外部的 x-client-trace-id，从而实现对微服务之间关系拓扑的描述。

Envoy 生成的每个 span 包含以下数据：

• 通过设置 --service-cluster 的原始服务集群信息。• 请求的开始时间和持续时间。• 通过设置 --service-node 的原始主机信息。• 通过 x-envoy-downstream-service-cluster 标头设置的下游集群。•HTTP 请求 URL，方法，协议和用户代理。• 通过 custom_tags 设置的其他自定义标签。• 上游集群名称和地址。•HTTP 响应状态代码。•GRPC 响应状态和消息（如果可用）。•HTTP 状态为 5xx 或 GRPC 状态不是 “OK” 时的错误标记。• 跟踪特定于系统的元数据。

现代性

其实，说 Envoy 具有现代性显然是正确的废话，Envoy 天生为现代应用架构而生，这里主要是想从几个我们最容易能够感受到的方面来说明一下。首先是其特殊的结构设计，在 Envoy 里它支持利用 iptables 截取流量并做透明处理，其本身能够利用 getsockopt () 实现对 NAT 条目中原始目的信息的提取，并在 listener 监听上容许在从被跳转的端口 listener 中跳跃到实际能匹配原始目的信息的非绑定型 listener，尽管从反向代理角度看这就有点像 F5 的 VS 内部跳转，NGINX 的 subrequest，但是其最大的特点和能力在于对连接的透明性，这在 Pod sidecar 模式的部署中显得尤其重要，具体原理可参考这里。

对于现代应用最爱的灰度发布，流量镜像，断路器，全局限流等等功能，其在配置上也非常的简洁，这一点尽管 F5/NGINX 等软件也能完成类似的工作，但在原生性上以及配置的难易程度上 Envoy 具有更大优势。

现代性的另一个表现就是对协议的支持，看看以下支持的协议，熟悉应用交付、反向代理软件的同学可能会情不自禁的表示赞叹，而这些协议的支持更从另一方面表现了 Envoy 作为更加面向开发者和 SRE 的一个特质。

•gRPC•HTTP2•MongoDB•DynamoDB•Redis•Postgres•Kafka•Dubbo•Thrift•ZooKeeper•RockeMQ

部署架构

在了解完 Envoy 的技术特征后，再来从部署架构角度看 Enovy。

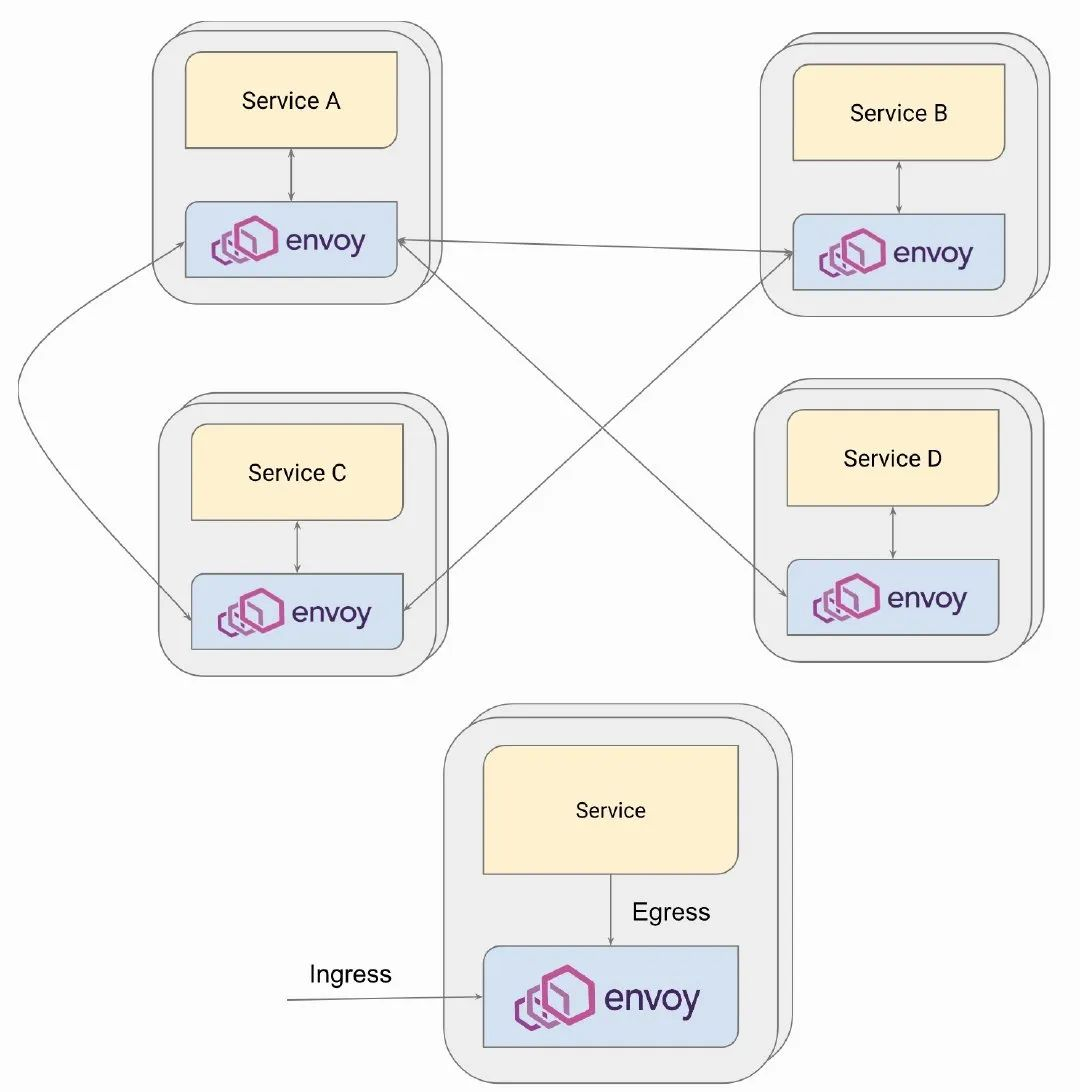

完整 Sidecar 模型部署，这是 Envoy 最大的部署特征，services 之间的通信完全转化为 Envoy 代理之间的通信，从而实现将诸多非业务功能从服务代码中移出到外部代理组件，Envoy 负责网络通信控制与流量的可观测。也可以部署为简化的 sidecar，其仅充当 service 入站方向的代理，无需额外的流量操纵，这个结构在我对外阐述的基于 NGINX 实现业务可观测性中所使用。
