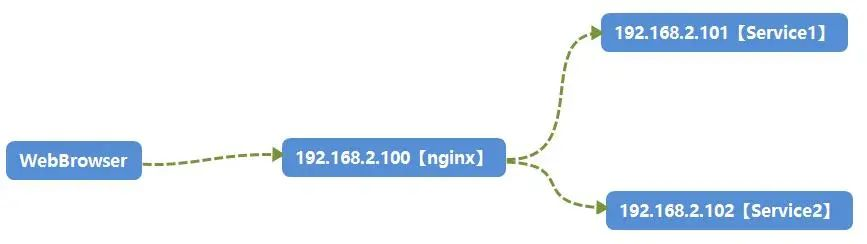

很多时候大家为了部署高可用方案都是前端配一个 nginx，如果nginx挂掉怎么办，比如下面这张图：

你可以清楚的看到，如果 192.168.2.100 这台机器挂掉了，那么整个集群就下线了，这个问题该怎么解决呢？？？简单的想想确实不大好处理，因为你的前端请求总得要访问一个ip地址，对吧。。这个问题怎么破呢？

一：问题分析

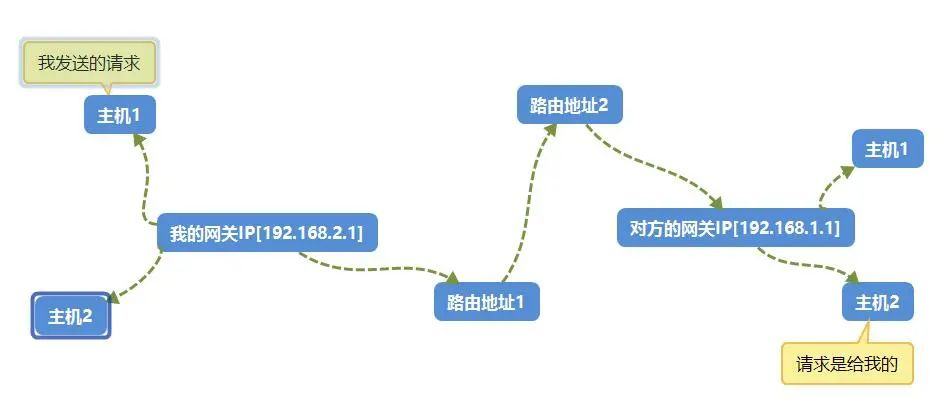

如果你有一些网络底子的话，就会明白，你给一个不在本网段的机器发送请求的话，这个请求会先经过你的网关IP，然后通过网关IP传给对方的网关IP，然后网关IP会将请求转给它所在局域网的主机，当然我的网关IP和对方的网关IP之间可能有很多跳的路由地址，大概的流程就是下面这样：

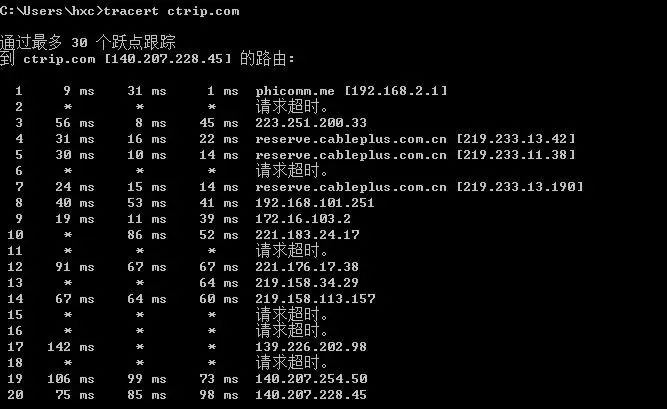

如果你不信的话，可以用 tracert 看看你到 www.ctrip.com 的路由总过程。

从上图中可以看到，从我当前主机到 ctrip.com 一共有20跳，第一条是192.168.2.1，这个就是我的路由器IP，也就是我的网关IP。

二：虚拟路由冗余协议

好了，说了这么多有什么用呢？其实大家仔细观察这张图，你会想我能不能在网关IP上做一些手脚呢？可喜的是如今的路由器基本上都支持一个叫做VRRP（虚拟路由冗余协议），这一协议的作用你可以理解成把网关IP虚拟化成一个网关IP集群，就好像兽族剑圣的镜像技能，这里面有master，也有slave，然后局域网内的主机设置的都是虚拟的masterIP（VIP），刚好 keepealived 就是一个实现 VRRP 的一款应用程序，你需要，我专业，大家就这样走到一块了。

三：keepalived搭建一览

1. 下载

从官网上找到当前最新的版本1.4.2   http://www.keepalived.org/software/keepalived-1.4.2.tar.gz。

配置机器：192.168.23.156 【centos】 和 192.168.23.157 【centos】

[root@localhost app]# wget http://www.keepalived.org/software/keepalived-1.4.2.tar.gz
--2018-03-10 04:04:06--  http://www.keepalived.org/software/keepalived-1.4.2.tar.gz
Resolving www.keepalived.org (www.keepalived.org)... 37.59.63.157, 2001:41d0:8:7a9d::1
Connecting to www.keepalived.org (www.keepalived.org)|37.59.63.157|:80... connected.
HTTP request sent, awaiting response... 200 OK
Length: 738096 (721K) [application/x-gzip]
Saving to: ‘keepalived-1.4.2.tar.gz’100%[==================================================================>] 738,096     5.24KB/s   in 4m 44s

2. 然后把相关依赖装起来：yum install -y openssl openssl-devel。

[root@localhost app]# yum install -y openssl openssl-devel
Loaded plugins: fastestmirror, langpacks
Could not retrieve mirrorlist http://mirrorlist.centos.org/?release=7&arch=x86_64&repo=os&infra=stock error was
14: curl#52 - "Empty reply from server"
base                                                                                 | 3.6 kB  00:00:00
epel/x86_64/metalink                                                                 | 7.8 kB  00:00:00
Could not retrieve mirrorlist http://mirrorlist.centos.org/?release=7&arch=x86_64&repo=extras&infra=stock error was
14: curl#52 - "Empty reply from server"
extras                                                                               | 3.4 kB  00:00:00
updates                                                                              | 3.4 kB  00:00:00
updates/7/x86_64/primary_db                                                          | 6.9 MB  00:01:10

3. 接下来继续解压，最后安装三板斧：./configure --prefix=/usr/app/keepalived && make && make install。

[root@localhost app]# tar -zxvf keepalived-1.4.2.tar.gz
[root@localhost app]# ls
keepalived-1.4.2  keepalived-1.4.2.tar.gz
[root@localhost app]# cd keepalived-1.4.2
[root@localhost keepalived-1.4.2]# ls
aclocal.m4  bin_install  configure     COPYING  genhash     keepalived          Makefile.am  README.md
ar-lib      ChangeLog    configure.ac  depcomp  INSTALL     keepalived.spec.in  Makefile.in  snap
AUTHOR      compile      CONTRIBUTORS  doc      install-sh  lib                 missing      TODO
[root@localhost keepalived-1.4.2]#
[root@localhost keepalived-1.4.2]# ./configure --prefix=/usr/app/keepalived && make && make install

安装好了之后，你就会看到如下的内容，那就恭喜你，安装成功了。

Keepalived configuration
------------------------
Keepalived version       : 1.4.2
Compiler                 : gcc
Preprocessor flags       :
Compiler flags           : -Wall -Wunused -Wstrict-prototypes -Wextra -g -O2 -fPIE -D_GNU_SOURCE
Linker flags             : -pie
Extra Lib                :  -lcrypto  -lssl
Use IPVS Framework       : Yes
IPVS use libnl           : No
IPVS syncd attributes    : No
IPVS 64 bit stats        : No
fwmark socket support    : Yes
Use VRRP Framework       : Yes
Use VRRP VMAC            : Yes
Use VRRP authentication  : Yes
With ip rules/routes     : Yes
SNMP vrrp support        : No
Build genhash            : Yes
Build documentation      : No

4. 接下来我们改一下配置文件

安装好了之后，在/usr/app/keepalived/etc/keepalived 目录下有一个 keepalived.conf文件，现在你要做的事情就是将它copy到/etc/keepalived文件夹下,然后在192.168.23.156 机器中的配置文件，修改如下：

global_defs {notification_email {acassen@firewall.locfailover@firewall.locsysadmin@firewall.loc}notification_email_from Alexandre.Cassen@firewall.locsmtp_server 192.168.200.1smtp_connect_timeout 30router_id NodeAvrrp_skip_check_adv_addrvrrp_strictvrrp_garp_interval 0vrrp_gna_interval 0
}vrrp_instance VI_1 {state MASTERinterface ens33virtual_router_id 51priority 150advert_int 1authentication {auth_type PASSauth_pass 1111}virtual_ipaddress {192.168.2.200}
}

其中要注意的就是：

<1> priority 150

　　　　 节点的优先级，master要比slave高。

<2> interface ens33

　　　　 ens33大家可以通过ipconfig查看一下自己的网卡。

[root@localhost ~]# ifconfigens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.23.157  netmask 255.255.255.0  broadcast 192.168.23.255inet6 fe80::20c:29ff:fe54:4f5a  prefixlen 64  scopeid 0x20<link>ether 00:0c:29:54:4f:5a  txqueuelen 1000  (Ethernet)RX packets 10899  bytes 11349012 (10.8 MiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 5575  bytes 599717 (585.6 KiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536inet 127.0.0.1  netmask 255.0.0.0inet6 ::1  prefixlen 128  scopeid 0x10<host>loop  txqueuelen 0  (Local Loopback)RX packets 4  bytes 340 (340.0 B)RX errors 0  dropped 0  overruns 0  frame 0TX packets 4  bytes 340 (340.0 B)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

<3> virtual_ipaddress 192.168.23.200

设置好虚拟IP（VIP）为：192.168.23.200, 同样的道理，在 192.168.23.157 设置如下：

global_defs {notification_email {acassen@firewall.locfailover@firewall.locsysadmin@firewall.loc} notification_email_from Alexandre.Cassen@firewall.locsmtp_server 192.168.200.1smtp_connect_timeout 30router_id NodeBvrrp_skip_check_adv_addrvrrp_strictvrrp_garp_interval 0vrrp_gna_interval 0
}  vrrp_instance VI_1 {state BACKUPinterface ens33virtual_router_id 51priority 100advert_int 1authentication {auth_type PASSauth_pass 1111}   virtual_ipaddress {192.168.23.200}
}

6. 接下来就可以启动keepalived了。

[root@localhost sbin]# ./keepalived -D
[root@localhost sbin]# ps -ef | grep keepalived
root       4661      1  0 05:41 ?        00:00:00 ./keepalived -D
root       4662   4661  0 05:41 ?        00:00:00 ./keepalived -D
root       4663   4661  0 05:41 ?        00:00:00 ./keepalived -D
root       4673   4300  0 05:41 pts/0    00:00:00 grep --color=auto keepalived

五：检测

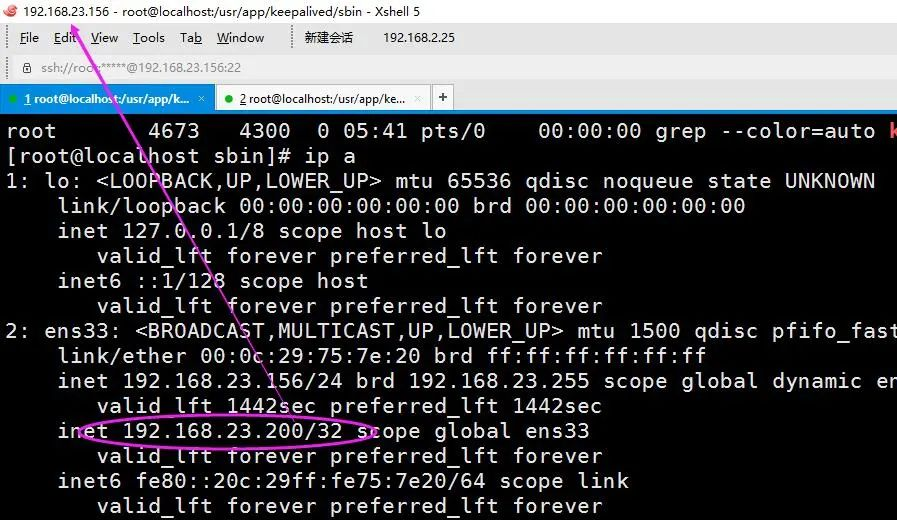

• 通过ip a 看看当前 ens33 网卡上是否绑定了 192.168.23.200 虚拟IP。

• 然后通过 arp -a 查看当前的vip映射到的物理(mac)地址，可以看到当前的vip映射到的是 192.168.23.156 上面。

C:\Users\hxc>arp -a接口: 192.168.23.1 --- 0x6Internet 地址         物理地址              类型192.168.23.156        00-0c-29-75-7e-20     动态192.168.23.157        00-0c-29-54-4f-5a     动态192.168.23.200        00-0c-29-75-7e-20     动态192.168.23.255        ff-ff-ff-ff-ff-ff     静态224.0.0.22            01-00-5e-00-00-16     静态224.0.0.251           01-00-5e-00-00-fb     静态224.0.0.252           01-00-5e-00-00-fc     静态239.11.20.1           01-00-5e-0b-14-01     静态239.255.255.250       01-00-5e-7f-ff-fa     静态255.255.255.255       ff-ff-ff-ff-ff-ff     静态

• 然后我们把156这台机器关闭了，可以看到当前的vip已经漂移到了157这台机器上了。

C:\Users\hxc>arp -a接口: 192.168.23.1 --- 0x6Internet 地址         物理地址              类型192.168.23.156        00-0c-29-75-7e-20     动态192.168.23.157        00-0c-29-54-4f-5a     动态192.168.23.200        00-0c-29-54-4f-5a     动态192.168.23.255        ff-ff-ff-ff-ff-ff     静态224.0.0.22            01-00-5e-00-00-16     静态224.0.0.251           01-00-5e-00-00-fb     静态224.0.0.252           01-00-5e-00-00-fc     静态239.11.20.1           01-00-5e-0b-14-01     静态239.255.255.250       01-00-5e-7f-ff-fa     静态255.255.255.255       ff-ff-ff-ff-ff-ff     静态

好了，这个就是本篇所说的所有内容，希望对您有帮助。
