独立观察员 2020年10月13日



之前写过一篇《WPF MVVM 模式下的弹窗》，里面实现了确认框和消息框，经过一段时间的演化，目前又新增了可显示自定义内容的弹框、可进行信息录入的弹框、以及本文将要介绍的加载等待框。



一、效果

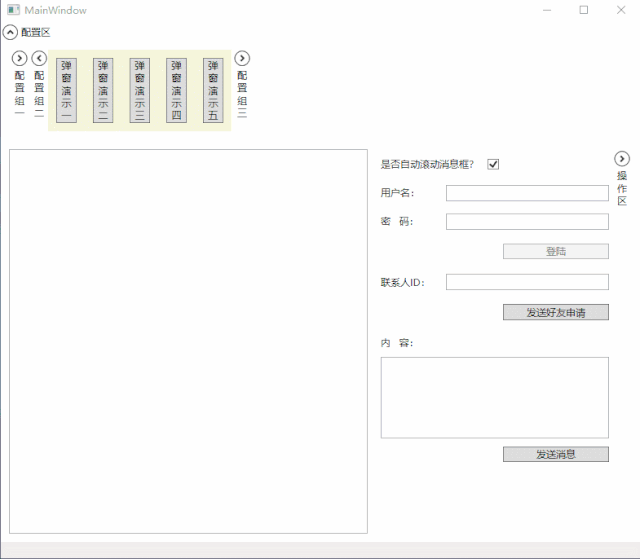

先来看看效果，首先是其它弹框（动图）：

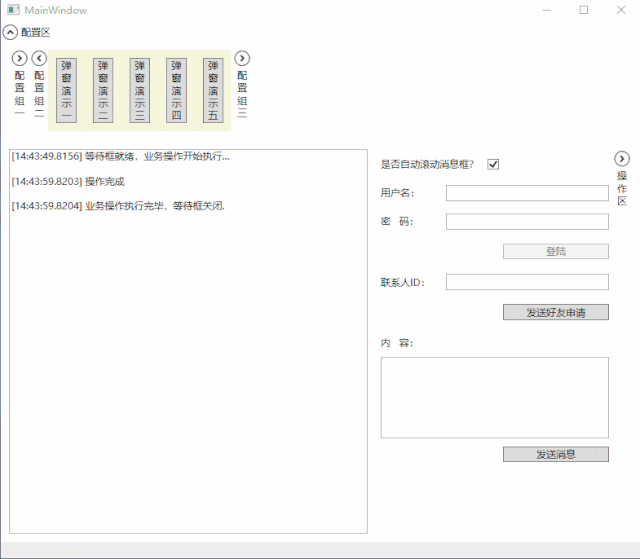

然后是等待弹框（动图）：



下面来看如何实现，当然，是在之前的基础上进行的，前一篇文章没看的话，需要先看一下，或者直接获取文末提供的代码查看。



二、弹框主体改造

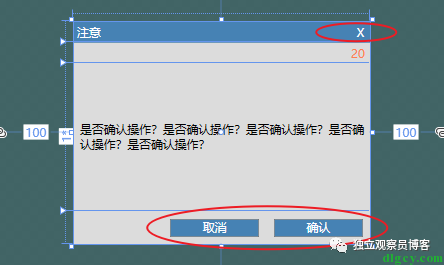

首先改造的是，给右上角的 X 和底下的确认取消按钮区域的是否显示特性 Visibility 绑定了相关属性，可以控制是否显示，这样在消息框情况下可以隐藏底部按钮，在等待框情况下可以都隐藏掉。



然后是中间的主体区域，图上看不出什么变化，实际上变化还是比较大的，代码如下：

文字版：

<ScrollViewer Grid.Row="2" HorizontalScrollBarVisibility="Disabled" VerticalScrollBarVisibility="Auto"><StackPanel Margin="5" VerticalAlignment="Center"><TextBlock FontSize="16" Text="{Binding DialogMessage, FallbackValue='是否确认操作？是否确认操作？是否确认操作？是否确认操作？是否确认操作？', TargetNullValue='是否确认操作？'}" TextWrapping="Wrap"VerticalAlignment="Center" HorizontalAlignment="Center" Visibility="{Binding IsShowText, Converter={StaticResource VisibleConverter}, FallbackValue=Visible}"></TextBlock><ContentControl Visibility="{Binding IsShowCustom, Converter={StaticResource VisibleConverter}, FallbackValue=Collapsed}" Content="{Binding CustomContent}" HorizontalAlignment="{Binding CustomContentHorizontalAlignment, TargetNullValue=Center, Mode=OneWay}" HorizontalContentAlignment="Center" MinWidth="50"></ContentControl></StackPanel>
</ScrollViewer>

最外层使用 ScrollViewer 包裹，如果内容过多则可滚动。往里一层是 StackPanel，里面有一个 TextBlock 用于显示文本内容，还有一个 ContentControl 用于显示自定义内容（绑定一个 FrameworkElement 类型的对象）。两种内容可以分别控制显示和隐藏，也可以同时显示，本文介绍的等待框就是使用了同时显示。



三、等待动画用户控件

按照设想，等待框的动画部分作为自定义内容放入弹框的 ContentControl 中，所以我们需要新建个用户控件。（此节参考朝夕教育 Jovan 老师在 B 站发布的 WPF 教学视频的“动画实战”一节）

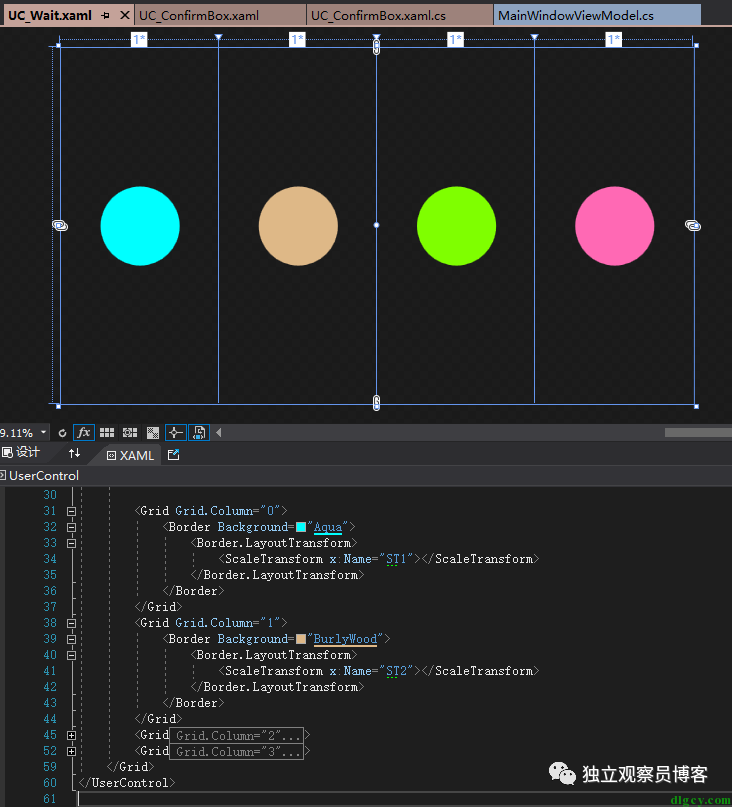

将一个 Grid 分为四列，每列中放置一个不同颜色的 Border （以 Grid 包裹）并设置 LayoutTransform 变换类型为 ScaleTransform，并给每个 ScaleTransform 命名：



Border 显示为圆形并居中的代码为：

<Grid.Resources><Style TargetType="Border"><Setter Property="Width" Value="{Binding RelativeSource={RelativeSource AncestorType=Grid}, Path=ActualWidth, Converter={StaticResource DivideConverter}, ConverterParameter=2}"></Setter><Setter Property="Height" Value="{Binding RelativeSource={RelativeSource Self}, Path=Width}"></Setter><Setter Property="CornerRadius" Value="100"></Setter><!--<Setter Property="LayoutTransform"><Setter.Value><ScaleTransform ScaleX="1.6" ScaleY="1.6"></ScaleTransform></Setter.Value></Setter>-->
</Style>
</Grid.Resources>

也就是设置宽度为包裹它的 Grid 的宽度的一半，即每列宽度的一半，这个平分的操作是通过转换器 DivideConverter 实现的，具体可下载代码查看。然后，高度绑定宽度，这样就是正方形了。最后再设置圆角，就成圆形了。注释的部分是设置 LayoutTransform 变换的，具体的 ScaleTransform 变换有个 ScaleX 和 ScaleY 值，分别设置 X 和 Y 方向上的变换数值（变大为 1.6 倍），由于后面需要对这两个值设置动画，所以此处不能写死，注释掉。



动画直接在后台设置：

private void UC_Wait_OnLoaded(object sender, RoutedEventArgs e)
{RunAnimation();
}private void RunAnimation()
{//定义动画;DoubleAnimation da = new DoubleAnimation(){Duration = new Duration(TimeSpan.FromMilliseconds(1000)),To = 1.6,RepeatBehavior = RepeatBehavior.Forever,AutoReverse = true,};Task.Run(async () =>{for (int i = 0; i < 4; i++){Dispatcher.Invoke(() =>{var st = FindName($"ST{i + 1}") as ScaleTransform;st?.BeginAnimation(ScaleTransform.ScaleXProperty, da);st?.BeginAnimation(ScaleTransform.ScaleYProperty, da);});await Task.Delay(300);}});
}



界面载入后执行动画方法，动画方法中先定义了一个 DoubleAnimation 类型的动画：间隔一秒，目标值为 1.6，一直重复，自动反转。然后在循环中按照命名规则，依次先使用 FindName 方法找到 ScaleTransform 元素对象，并对其设置 X 和 Y 方向上的动画，等待 300 毫秒再设置下一个，总共四个。



四、弹窗 ViewModel 和帮助类的改造

弹窗 ViewModel 中添加了一个标识是否是等待框的属性 IsWaitDialog，在倒计时计时器里面，当是等待框时改为正计时，自然也就不会触发关闭操作，代码如下：

/// <summary>
/// 是否是等待框
/// </summary>
public bool IsWaitDialog { get; set; } = false;/// <summary>
/// 倒计时计时器
/// </summary>
/// <param name="sender"></param>
/// <param name="e"></param>
private void Timer_Elapsed(object sender, ElapsedEventArgs e)
{if (IsWaitDialog){LeftTime++;}else{LeftTime--;if (LeftTime <= 0){_timer.Stop();CloseCommand.Execute(null);}}
}

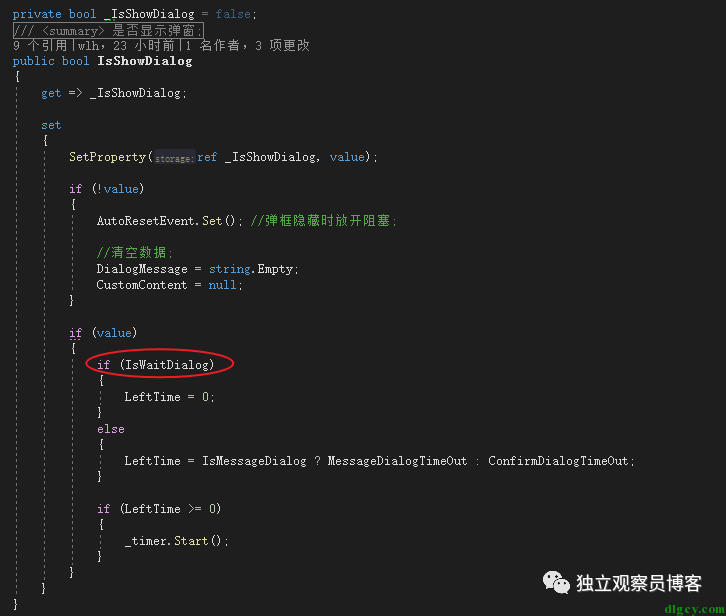

在控制弹框显示隐藏的属性 IsShowDialog 的 set 方法中，当是等待框时，倒计时设为零，方便后面（上面说的）直接进行正计时：



关键是帮助方法中，新增一个弹出等待框方法：

/// <summary>
/// 弹出等待框
/// </summary>
/// <param name="vm">相关ViewModel</param>
/// <param name="message">消息内容</param>
/// <param name="action">业务方法</param>
/// <param name="title">弹窗标题</param>
/// <returns></returns>
public static async Task ShowWait(ConfirmBoxViewModel vm, string message, Func<Task> action = null, string title = "请耐心等待")
{vm.CustomContent = new UC_Wait();await Task.Run(async () =>{vm.IsMessageDialog = false;vm.IsWaitDialog = true;vm.IsShowDialog = true;vm.IsShowText = true;vm.IsShowCustom = true;vm.IsShowButton = false;vm.CustomContentHorizontalAlignment = HorizontalAlignment.Stretch.ToString();if (!string.IsNullOrWhiteSpace(message)){vm.DialogMessage = message;}if (!string.IsNullOrWhiteSpace(title)){vm.DialogTitle = title;}Console.WriteLine($"等待框就绪，业务操作开始执行...");await Task.Run(async () =>{await action?.Invoke();}).ContinueWith(_ =>{vm.IsShowDialog = false;Console.WriteLine($"业务操作执行完毕，等待框关闭.");});});
}



先将自定义内容设置为等待动画用户控件，接下来是一些显示方面的设置。

关键是如何在执行完业务方法后才关闭弹窗呢？

一开始 Func<Task> action 这个参数我用的还是 Action action，这样的话，action?.Invoke() 这里不能 await，然后 .NET Core 3.1 又不支持 action?.BeginInvoke(callback, null) 这种写法。

后来把参数类型改为 Func<Task> ，就可以 await action?.Invoke() 了，而且神奇的是，调用的地方不用修改（后面展示）。这样的话，就可以通过如下方式（ContinueWith）达到业务方法执行完成之后关闭弹窗了：

Console.WriteLine($"等待框就绪，业务操作开始执行...");await Task.Run(async () =>
{await action?.Invoke();}).ContinueWith(_ =>
{vm.IsShowDialog = false;Console.WriteLine($"业务操作执行完毕，等待框关闭.");
});



五、使用方法和代码地址

使用就比较简单了：

WaitCommand ??= new RelayCommand(o => true, async o =>
{await ConfirmBoxHelper.ShowWait(DialogVm, "正在执行业务操作...", async () =>{await Task.Delay(1000 * 10);Console.WriteLine("操作完成");});
});

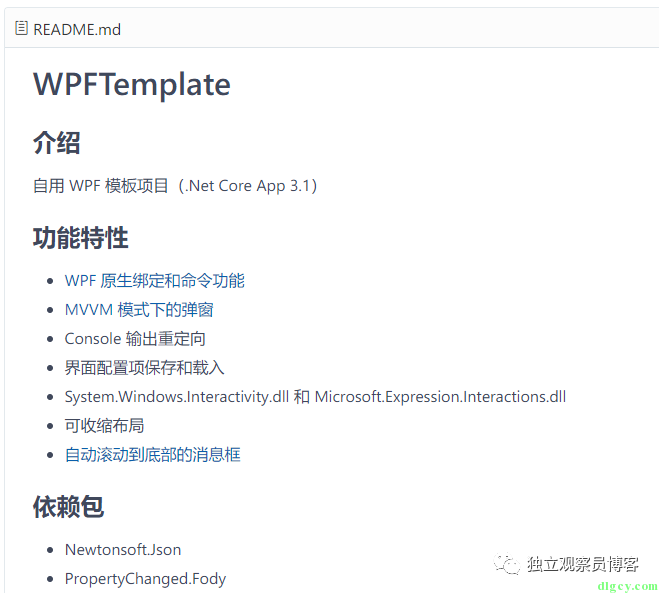

代码地址：https://gitee.com/dlgcy/WPFTemplate
