随着业务的发展，微服务系统会变得越来越大，各个服务之间的调用关系也会日趋复杂。一个WebApi请求，后方可能经历多个微服务以及数据库和MQ操作，在这个调用过程中，可能因为某一个服务节点出现延迟或者失败，而导致整个请求失败，此时极为需要全链路的调用监控。星尘Stardust提供了分布式全链路监控的解决方案。

星尘监控功能

星尘分布式全链路监控，主要功能点如下：

• 功能强大。能够埋点统计调用次数、错误数、耗时等，适用于Web接口、RPC接口、数据库访问、Redis访问、消息队列访问等场景；

• 简单易用。只有一个服务端和Web控制台，支持多种数据库（MySql/SQLite/Postgresql/SqlServer），免安装，解压后配置数据库连接即可跑起来；

• 超低投入。计算能力下沉，无需ES等重型数据库，避免了大量的IT基础设施投入，1台2C4G的服务器和1台2C4G的MySql足够支持80多个应用每天4亿多的埋点数据；

• 多维度分析。丰富的实时计算经验，按照应用、类别、埋点等多个维度进行实时分析，支持月度、每天、小时、5分钟等多种时间刻度，永久保存分析统计数据，主要接口趋势图等同于业务趋势；

• 监控告警。支持按照应用配置告警阈值和告警机器人（企业微信、钉钉）；

• 业界标准。基于业界标准OpenTracing来设计，跨应用跟踪基于W3C的TraceContext来设计，支持任意语言开发的应用接入，支持不同语言应用系统的链路集成；

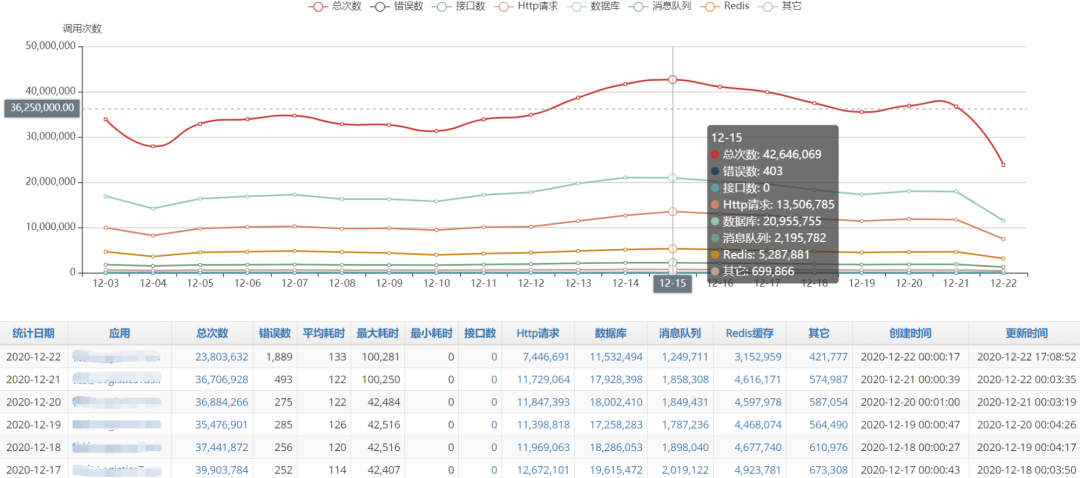

（应用监控趋势图）

（跨应用全链路监控，Android客户端、WebApi、数据库、Redis、消息队列、用户自定义埋点）

部署星尘服务端

源码：https://github.com/NewLifeX/Stardust

国内：https://gitee.com/NewLifeX/Stardust

可以下载源码，编译StarServer/StarWeb并得到两个输出，标准.NET5.0应用。

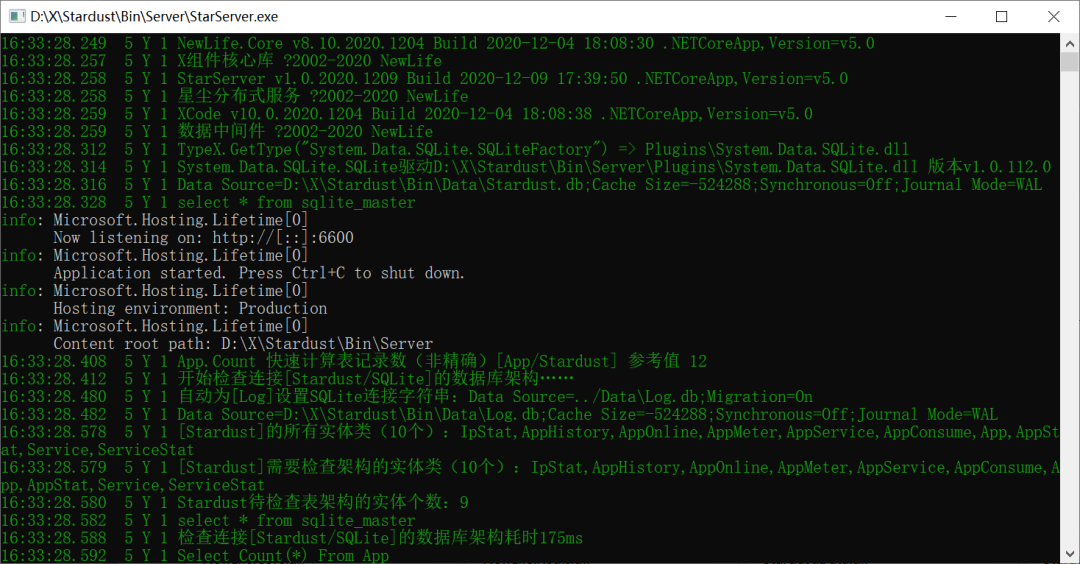

StarServer是星尘服务端，默认端口6600，可以通过aspnetcore的urls参数调整端口。服务端以webapi形式接收处理StarAgent星尘代理或者其它星尘客户端的数据请求，其中一部分接口属于监控子系统，接收埋点应用上报的链路监控数据。为提升系统可用性，建议服务端采用双节点部署，业务应用集成星尘客户端时，支持配置逗号分隔的多节点地址，来实现故障转移，例如：“http://star.newlifex.com:6600,http://106.14.11.143:6600”

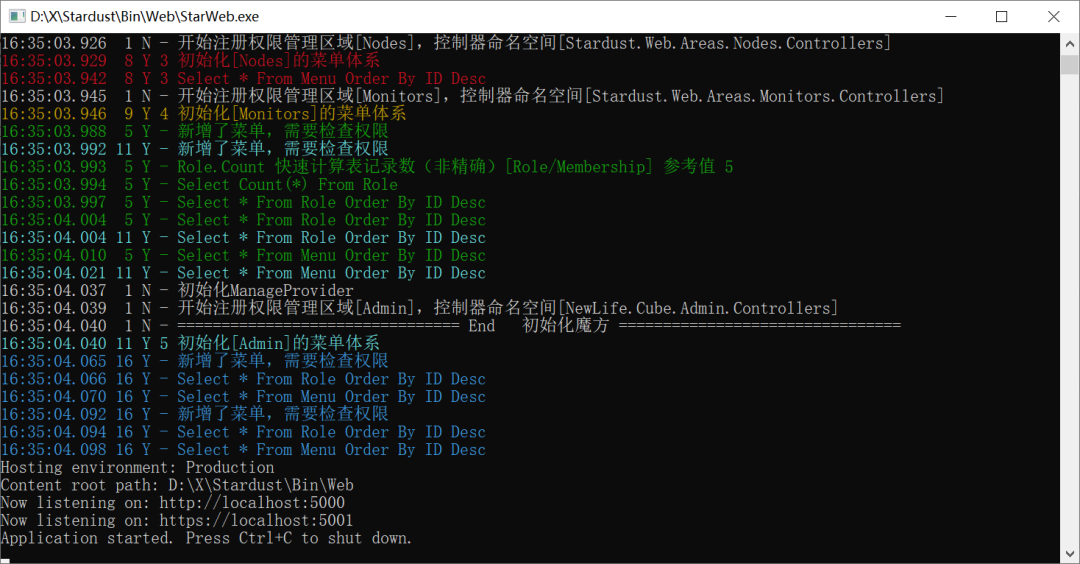

StarWeb是星尘Web管理平台，默认端口5000，可以通过aspnetcore的urls参数调整端口。管理平台是一个基于魔方开发的web后台系统，用于管理查看节点和应用埋点数据。Web管理平台仅用于查看数据和修改配置，无需多节点部署。

星尘支持多种数据库（MySql、SQLite、SqlServer、Oracle、Postgresql），默认SQLite。主要连接名如下：

{"Logging": {"LogLevel": {"Default": "Information","Microsoft": "Warning","Microsoft.Hosting.Lifetime": "Information"}},"AllowedHosts": "*","ConnectionStrings": {"Stardust": {"connectionString": "Data Source=..\\Data\\Stardust.db","providerName": "SQLite"},"Node": {"connectionString": "Data Source=..\\Data\\Node.db","providerName": "SQLite"},"NodeLog": {"connectionString": "Data Source=..\\Data\\NodeLog.db","providerName": "SQLite"},"Monitor": {"connectionString": "Data Source=..\\Data\\Monitor.db","providerName": "SQLite"},"MonitorLog": {"connectionString": "Data Source=..\\Data\\MonitorLog.db","providerName": "SQLite"}}
}

实际生产环境中，星尘使用2C4G的MySql数据库，2C4G的服务器，支撑了80多个应用系统的埋点数据，每天共4亿多次调用跟踪。

使用监控系统

星尘系统演示：http://star.newlifex.com

星尘服务端试用版：http://star.newlifex.com:6600/

应用跟踪器

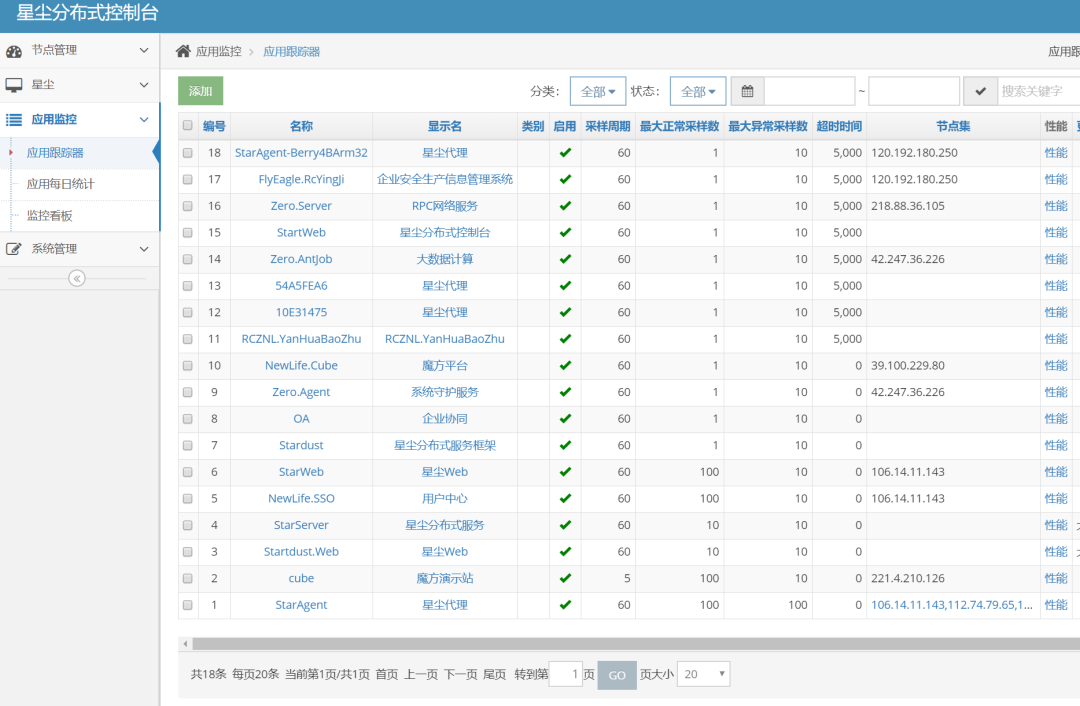

应用监控，应用跟踪器，管理着所有连接到星尘的监控埋点应用，默认自动添加新应用。

• 启用，如果禁用，星尘将不再接受该应用提交的埋点数据；

• 采样周期，默认每60秒上传一次采样数据；

• 最大正常采样数，每个采样周期中，每个埋点选择的采样数据明细，用于建立调用链路；

• 最大异常采样数，每个采样周期中，每个埋点选择的异常采样数据明细，用于分析系统错误；

应用统计

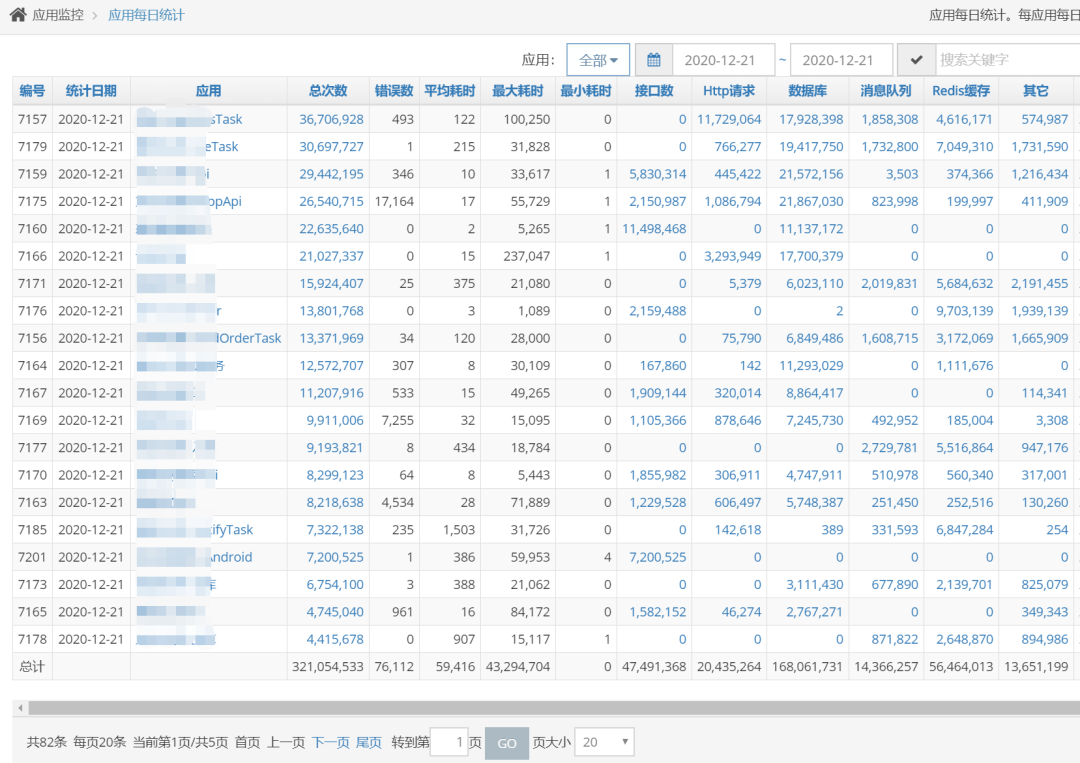

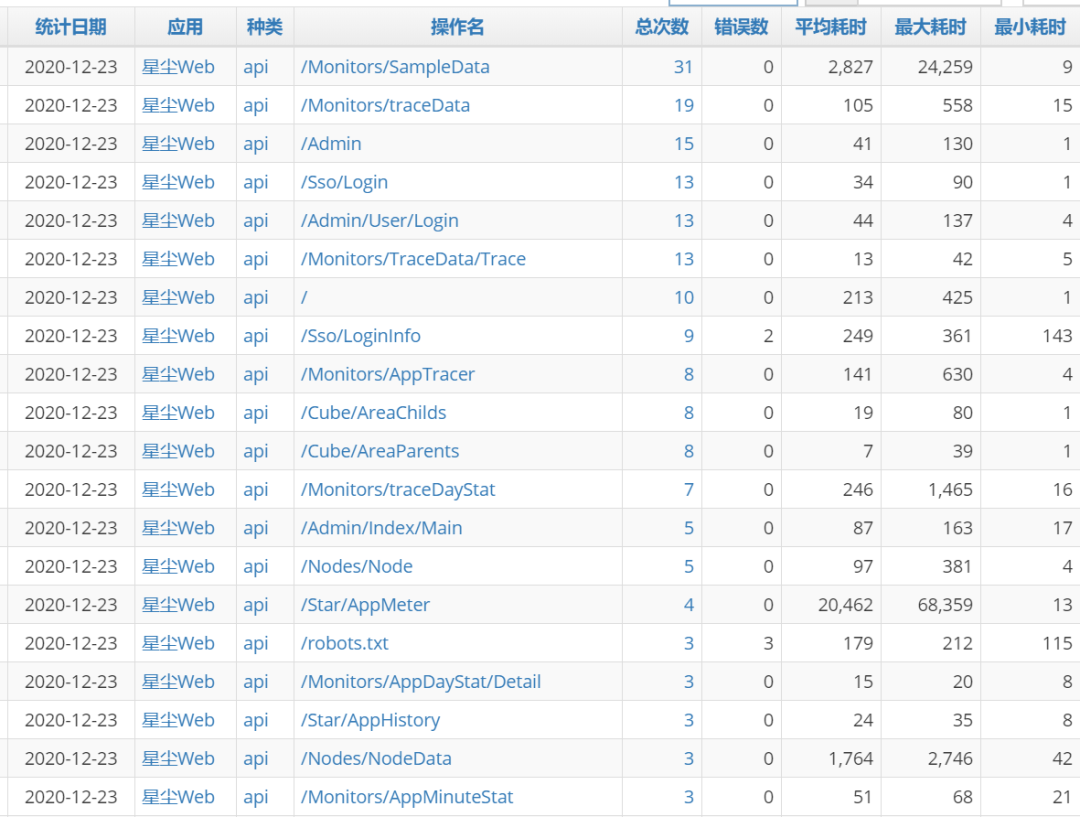

每个应用每天的总调用数、错误数、平均耗时、最大最小耗时，分类调用数（如接口数、Http请求、数据库、消息队列、Redis缓存、用户自定义埋点）

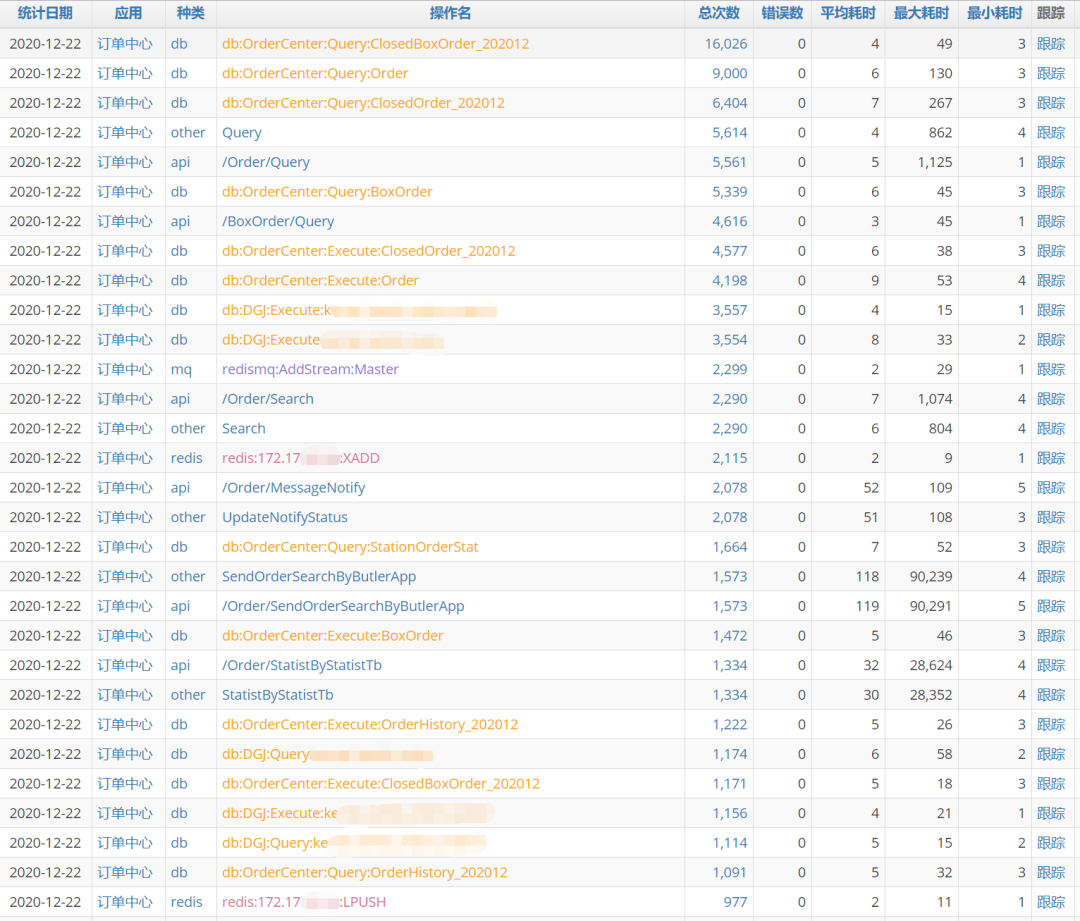

点击应用名，进入应用每日视图，可以看到该应用在这一天中，每一个操作名/埋点（接口）的调用情况，包括次数、错误数、耗时等。点击这里的种类，可以过滤只查看该类埋点操作的数据，不同种类埋点操作，采用不同颜色显示。

再次点击应用名，可以看到该应用每天的整体调用情况

埋点跟踪统计

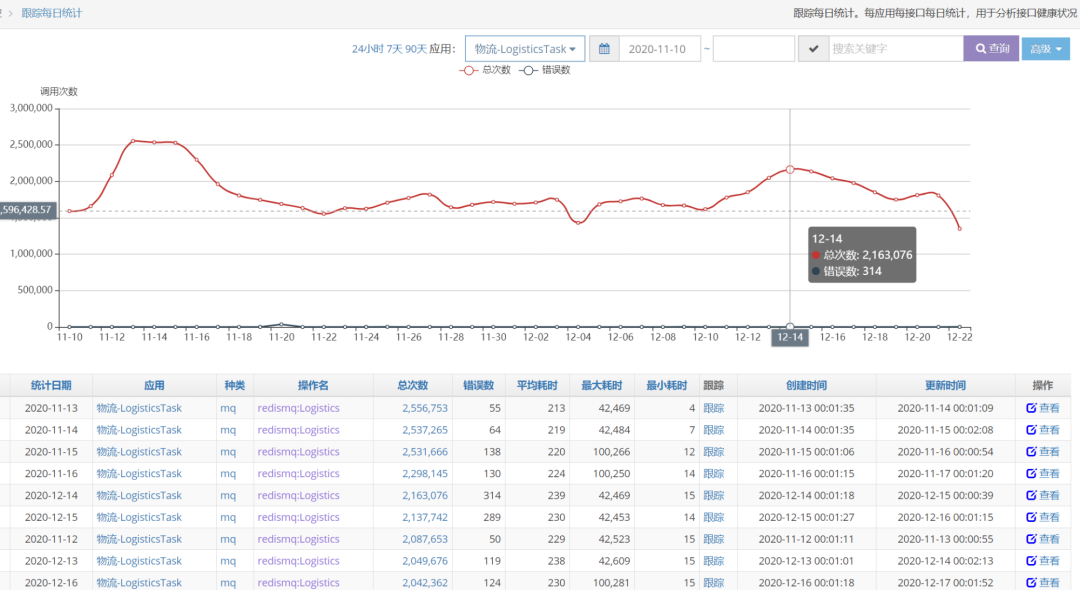

点击操作名（埋点/接口），可以查看该埋点操作近90天的每日统计数据，主要有调用次数、错误数、耗时等。上方的“7天”，可以查看该埋点仅7天的每小时统计数据。上方的“24小时”，可以查看该埋点近24小时的每5分钟统计数据，5分钟数据比较多，默认只会保留3天，可以在服务端配置文件中调整。

全链路追踪

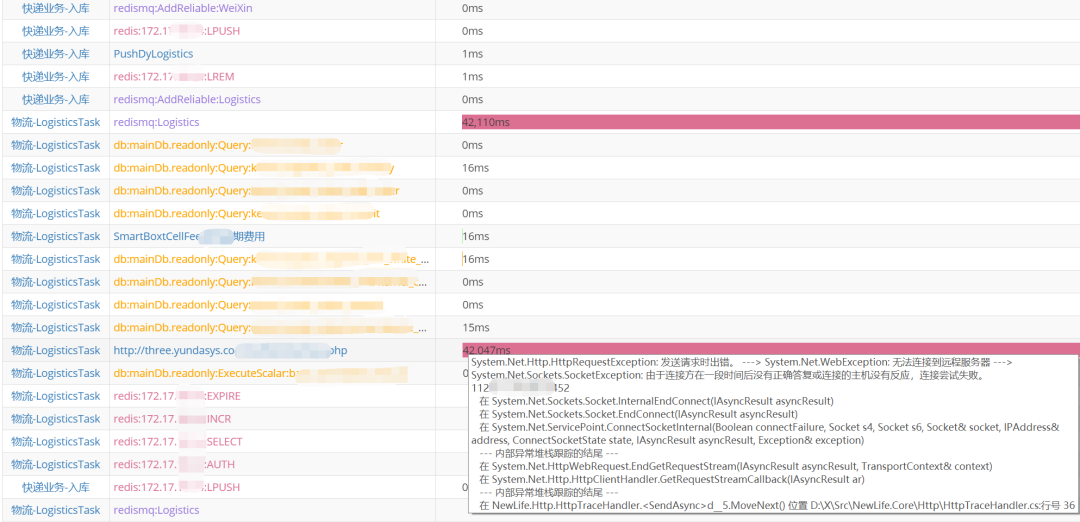

每个埋点数据行，都带有“跟踪”链接，可以查看该埋点的某一次调用链路。

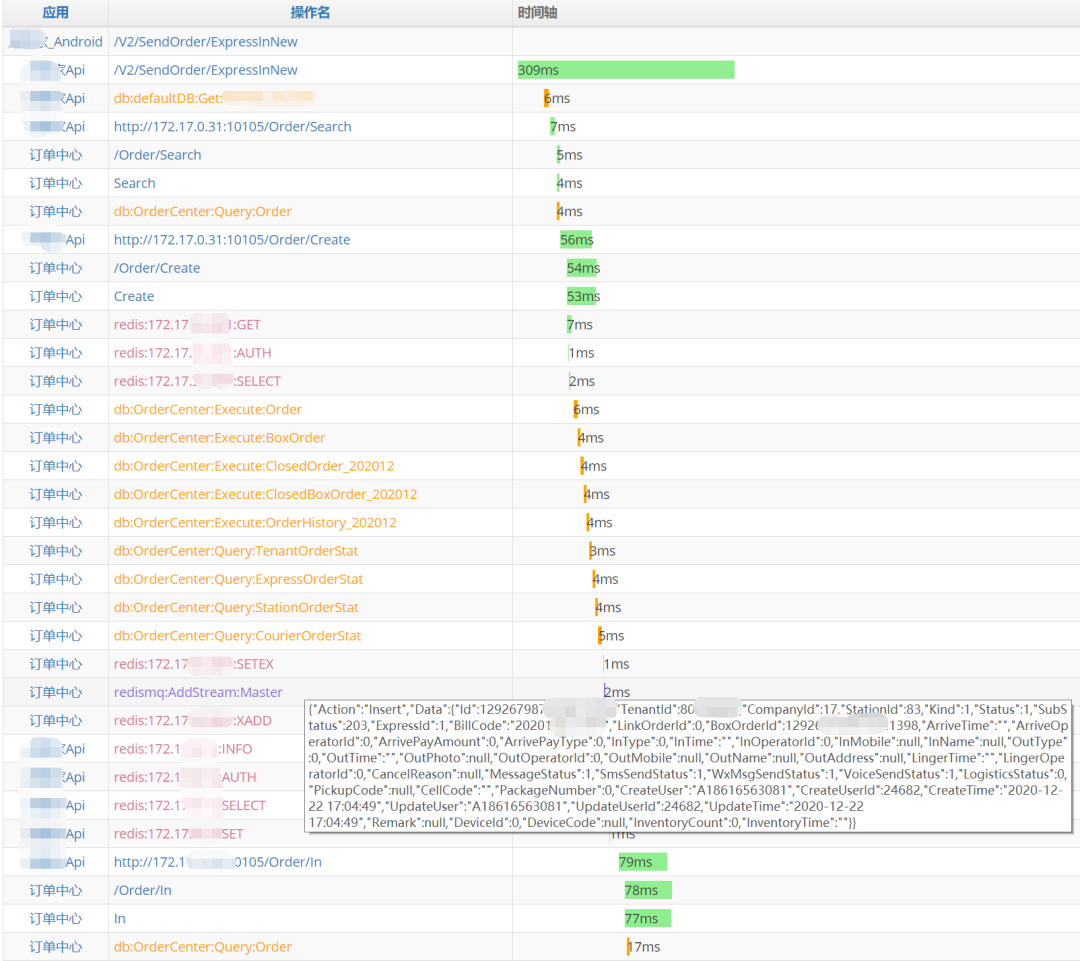

如上图，同一个调用链上的多次埋点，具有相同traceId，跟踪视图显示该traceId的前后调用关系，甚至跨多个应用系统，穿越http接口和消息队列。鼠标移到埋点操作名上面，可以看到该埋点的数据标签，或者异常信息。例如，数据库埋点的数据标签就是sql语句，消息队列埋点的数据标签就是消息内容。

链路追踪明细数据默认保存3天，可以在星尘服务端配置文件调整。

异常分析

对于有错误次数的埋点，可以从总次数点击进去，找到错误采样，然后进行跟踪查看。如果有多次错误采样，不方便查找，可以从埋点跟踪统计进入五分钟视图后再找。

应用接入监控系统

微服务系统中的调用采样数据及其庞大，星尘监控通过计算能力下沉来解决这个问题。在业务系统埋点模块内部对埋点数据进行初步聚合，再挑选若干采样数据，在每个采样周期（默认60秒）结束后批量上传到星尘服务端的收集器。收集器落库保存数据后，再次进行聚合，并进行级联统计分析。

任何项目想要接入星尘监控，都需要从nuget中引用 NewLife.Stardust 组件库，实例化StarTracer跟踪器。

星尘监控支持WebApi、HttpClient、Redis、XCode、AntJob等场合的自动埋点追踪，也支持用户自定义埋点。

WebApi应用接入监控

netcore项目在Startup的ConfigureServices中配置引入

public void ConfigureServices(IServiceCollection services)
{var set = Stardust.Setting.Current;if (!set.Server.IsNullOrEmpty()){// APM跟踪器var tracer = new StarTracer(set.Server) { Log = XTrace.Log };DefaultTracer.Instance = tracer;ApiHelper.Tracer = tracer;DAL.GlobalTracer = tracer;TracerMiddleware.Tracer = tracer;services.AddSingleton<ITracer>(tracer);}services.AddControllersWithViews();// 引入魔方services.AddCube();
}

从配置文件Config/Star.config中读取Server字段，初始化星尘跟踪器。也可以代码写死或者从配置中心读取地址，支持配置逗号分隔的多节点地址，来实现故障转移，例如：“http://star.newlifex.com:6600,http://106.14.11.143:6600”。

services.AddSingleton<ITracer>(tracer) 直接注入跟踪器实例，便于后面集成使用，推荐使用。

DefaultTracer.Instance 是静态属性，用于没有DI的较老代码的接入，不推荐使用。

ApiHelper.Tracer 开放所有HttpClient扩展的埋点追踪。

DAL.GlobalTracer 开放XCode所有数据库访问的埋点追踪。

TracerMiddleware.Tracer 对所有Web请求进行埋点追踪。

Web应用跟踪视图如下

消息队列应用接入监控

.NET最爱的Redis消息队列，NewLife.Redis 集成了链路追踪，仅需要在实例化FullRedis对象时，指定Tracer属性。

var redis = new FullRedis { Tracer = tracer, Timeout = 15000, Retry = 5, Log = XTrace.Log };

此外，NewLife.RocketMQ 和 NewLife.MQTT 都集成了链路追踪支持。

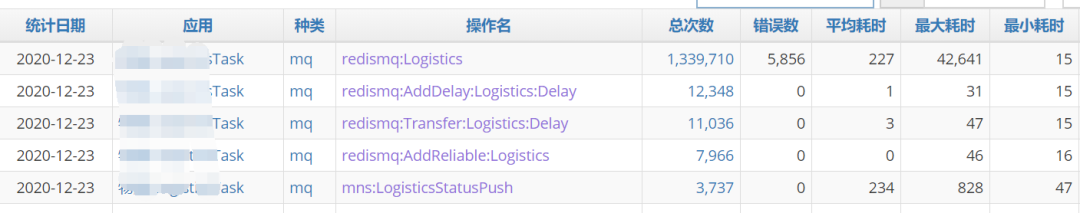

消息队列跟踪视图如下

数据调度应用接入监控

蚂蚁调度 AntJob 集成了链路追踪，仅需要在实例化调度器时指定Tracer属性。

var set = AntSetting.Current;
var server = _getConfig("antServer");
if (!server.IsNullOrEmpty())
{set.Server = server;set.Save();
}
// 实例化调度器
var sc = new Scheduler
{Tracer = DefaultTracer.Instance,// 使用分布式调度引擎替换默认的本地文件调度Provider = new NetworkJobProvider{Server = set.Server,AppID = set.AppID,Secret = set.Secret,Debug = false}
};

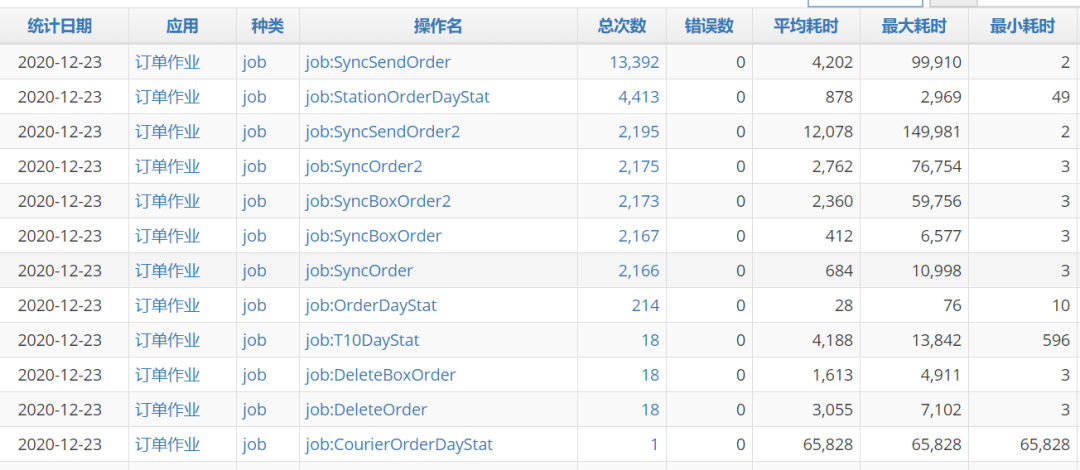

数据调度应用跟踪视图如下

用户自定义埋点

在关键业务方法内部，我们需要做一些自定义埋点。通过DI注入或者DefaultTracer.Instance拿到ITracer对象，借助NewSpan方法，即可得到一个埋点实例ISpan，参数就是埋点操作名，span开始到释放就是这一次埋点的耗时。

using var span = _tracer?.NewSpan("CreateOrder", orderModel);
try
{//todo CreateOrder
}
catch (Exception ex)
{span?.SetError(ex, null);throw;
}

如上，使用using语法，让span离开作用域时自动Dispose销毁，计算耗时。NewSpan第二个参数是数据标签Tag，如果这一次埋点span有幸成为采样对象送给星尘服务端，那么Tag将会在链路追踪视图里面得以显示（鼠标移到操作名上）。

如果业务代码抛出异常，需要调用SetError方法指定这一次埋点为异常采样，并设置ex异常信息，该信息会送给星尘服务端，用于查看异常详情。

SetError 不是必须的，如果异常时不调用SetError，还是会记入监控统计，只是认为这次调用成功，并且拿不到异常信息。此时有最简化的自定义埋点代码：

using var span = _tracer?.NewSpan("CreateOrder", orderModel);

NewSpan会在进程中建立埋点的父子关系，无需用户处理。而跨应用集成调用链，则需要一些额外操作。

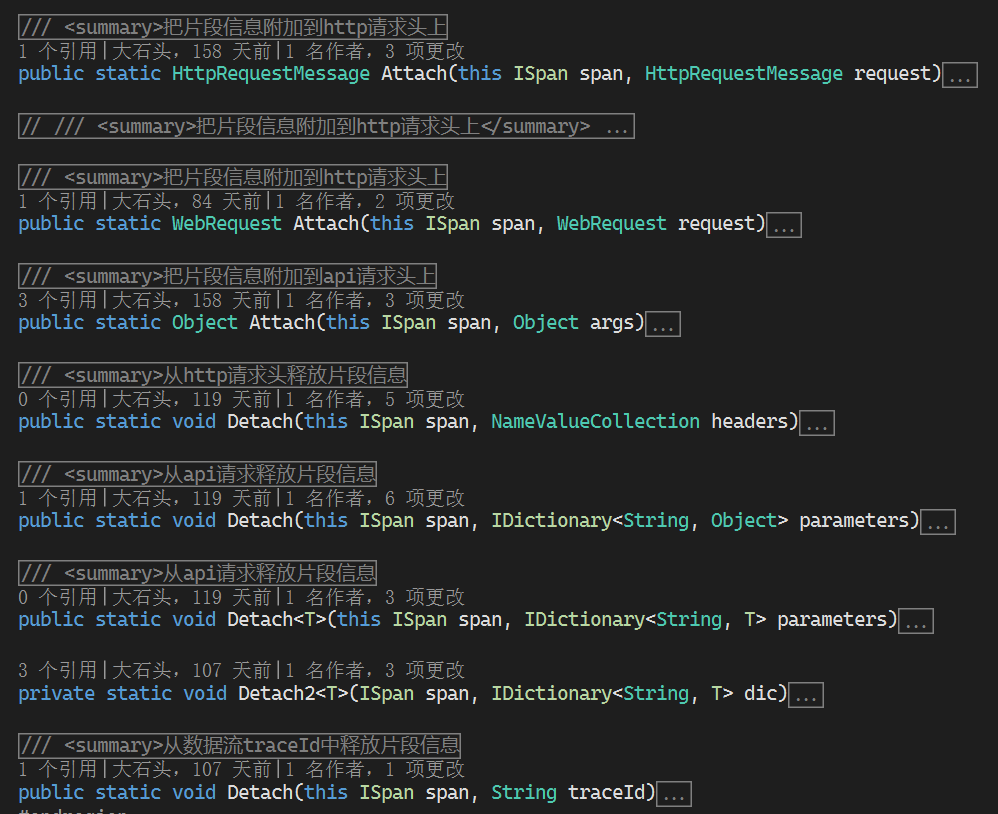

常见注入和提取扩展

调用另一个系统的WebApi时，按照W3C标准，需要在Http请求头中加上 traceparent ，内容是 span.ToString()，格式：00-traceId-spanId-00 。

spanId是埋点唯一标识，一般是16字符hex编码；

traceId是链路唯一标识，一般是32字符hex编码，具有相同traceId的埋点采样，构成一个完整调用链；

调用方通过span.Attach把span注入到http请求头，接收方从http请求头中解码得到traceId，魔方的TracerMiddleware.cs中有实现该功能。该方案使得不同应用的埋点操作具有相同的链路标识traceId，从而构成一个完整调用链。

NewLife.Redis消息队列的跨系统集成，本质上是在发布消息时，向json集合中注入一个traceparent的字段，消费时读取，从而共用traceId，构成完成调用链。
