前面几篇文章都是从大的方面给大家分享Dapr 能帮助我们解决什么问题，微软从开源到1.0 也是经过2年的时间开发，因此我写了这几篇文章也只能是带领大家对Dapr 有个大的印象，真正对Dapr 有认知上的直观感受还是要从示例代码中去体验了，因此今天给大家分享一个交通控制的示例程序，帮助大家对Dapr 的理解更进一步。2020年的中国.NET开发者峰会朱永光有专门介绍了Dapr，他的演讲中也引用了这个示例，朱永光的演讲视频请看：https://live.csdn.net/room/dotnetconf/1v1d3YbH 。这个示例是github上的一位荷兰的 MVP 写的https://github.com/EdwinVW/dapr-traffic-control ，我把它翻译成中文介绍给大家，示例的场景是用于使用 Dapr 模拟流量控制系统。对于此示例，我们将使用超速摄像头装置，该装置可在多个荷兰高速公路上找到。在某条高速公路的整个长度上，将测量车辆的平均速度，如果该平均速度高于该高速公路上的超速极限，则该车辆的驾驶员会收到超速罚单。

概述

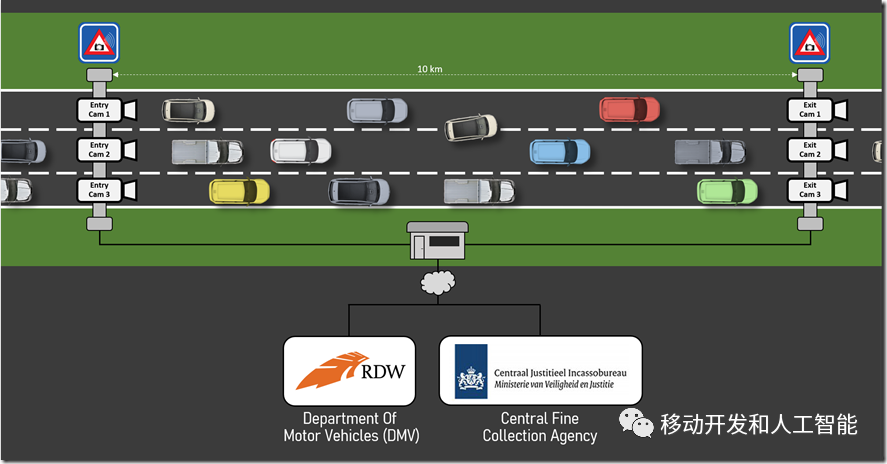

这是我在此示例中模拟的虚构设置的概述:

每个泳道有1个进入相机和1个离开相机。当汽车通过入口摄像机时，将注册该汽车的车牌号。

在后台，通过调用汽车部门的Dvd服务（DMV（或荷兰语中的RDW））获取有关车辆的信息。

当汽车通过出口摄像机时，系统会对其进行记录。然后，系统根据进出时间戳记计算汽车的平均速度。如果检测到超速违规，则会向中央司法征收机构发送一条消息-CJCA（或荷兰语中的CJIB）会将超速罚单发送给车辆驾驶员。

模拟

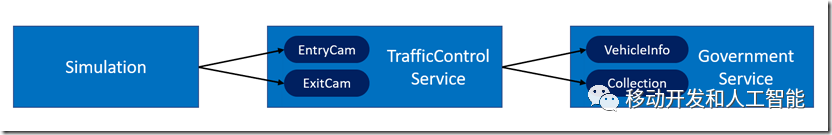

为了在代码中进行模拟，可以使用以下服务:

• Simulation 是一个 .NET Core 控制台程序模拟过路车.

• TrafficControlService 是一个ASP.NET Core的WebAPI的应用程序，提供2个端点: Entrycam 和 ExitCam.

• Government 服务是一个ASP.NET Core的WebAPI的应用程序，提供2个端点：RDW（检索车辆信息）和CJIB（用于发送超速罚单）

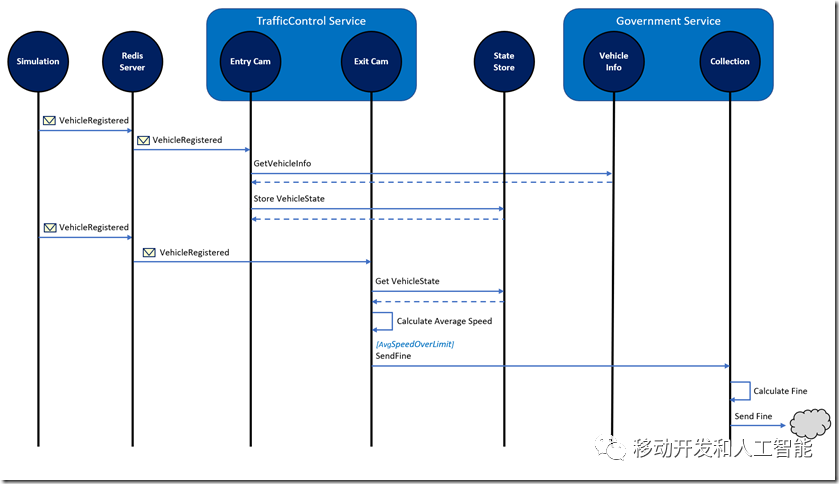

下面的序列图描述了仿真的工作方式：

1. Simulation 模拟生成汽车车牌号并发送一个消息 VehicleRegistered (包含汽车车牌号, 一个随机的泳道 (1-3) 和时间戳) 到服务 TrafficControlService 的端点 EntryCam .

2. TrafficControlService 调用 GovernmentService 服务的 RDW 的端点 检索对应的汽车号牌车辆的品牌和型号

3. TrafficControlService 在 state-store 里 存储VehicleState (车辆信息和进入时间戳) .

4. 一些随机间隔之后， Simulation 发送 VehicleRegistered 消息到 TrafficControlService 服务的端点 ExitCam (含有在步骤1中产生的汽车号牌，随机出口车道（1-3）和出口时间戳).

5. TrafficControlService 从state-store中获取 VehicleState .

6. TrafficControlService使用 进入和出去的时间戳 计算平均速度.

7. 如果平均速度高于速度极限时, TrafficControlService 将发送 SpeedingViolationDetected 消息 (包含车辆的车票，路面的标识符，高速化违反KMH和违规的时间戳) 到 GovernmentService 的端点 CJIB .

8. GovernmentService 计算超速违章罚款和模拟发送超速票给车主

在执行过程中，此序列中描述的所有操作都会记录到控制台，因此您可以按照流程进行操作。

Dapr

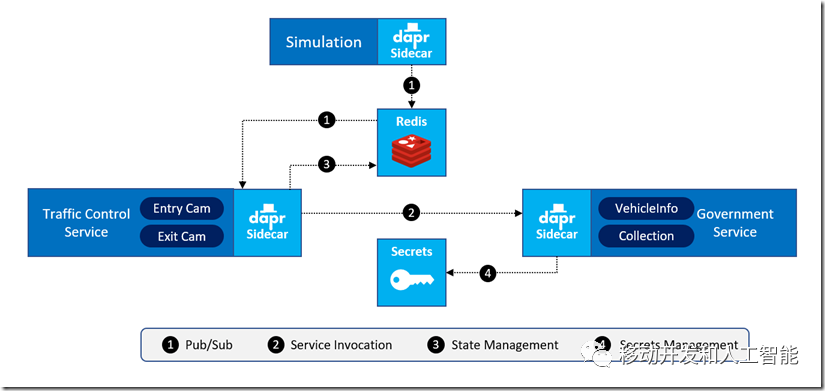

此示例使用 Dapr 实现应用程序的多个方面。在下面的图中，看到的是架构概述

1. 对于通信消息, 使用 发布和订阅 构建块来实现.

2. 对于 request/response 型的服务通信 ，使用 服务到服务调用 构建块来实现.

3. 对于车辆状态的存储，使用 状态管理 构建块来实现.

4. 服务GovernmentService 中的 VehicleInfoController 有一个操作 GetVehicleInfo 使用VehicleInfoRepository 获取车辆数据. 这个 repository 的构造函数需要一个连接字符串作为参数。这个连接字符串存储在一个secrets 文件里。服务 GovernmentService 使用 secrets management 构建块带一个本地文件组件来获取连接字符串.

在这个例子里, Redis 组件既用于状态管理，又用于 pub/sub.

使用 Dapr 的 self-hosted 模式运行示例

执行以下步骤以在自托管模式下运行示例应用程序：

1. 确保你已经在你的计算机上 安装Dapr的 self-hosted 模式，具体参考文档 Dapr documentation,中文的请看朱永光写的 Dapr微服务应用开发系列1：环境配置.

2. 打开三个独立的命令行窗口.

3. 在第一个命令行Shell， 切换当前路径到 仓库 的 src/GovernmentService 文件夹 执行下面的命令行（使用Dapr CLI）运行 GovernmentService:

   dapr run --app-id governmentservice --app-port 6000 --dapr-grpc-port 50002 --config ../dapr/config/config.yaml --components-path ../dapr/components dotnet run


4. 在第二个命令行Shell, 切换当前路径到仓库的 src/TrafficControlService 文件夹 执行下面的命令（使用Dapr CLI） TrafficControlService:

   dapr run --app-id trafficcontrolservice --app-port 5000 --dapr-grpc-port 50001 --config ../dapr/config/config.yaml --components-path ../dapr/components dotnet run


5. 在第三个命令行Shell, 切换当前路径到仓库的 src/Simulation 文件夹 执行下面的命令运行 Simulation:

   dapr run --app-id simulation --dapr-grpc-port 50003 --config ../dapr/config/config.yaml --components-path ../dapr/components dotnet run


现在，您应该会看到每个 shell 中的日志记录，类似于如下所示的日志记录:

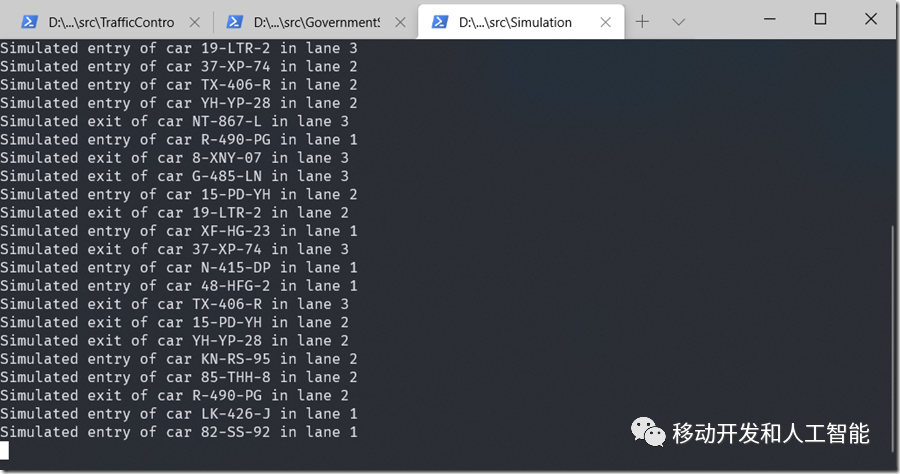

Simulation:

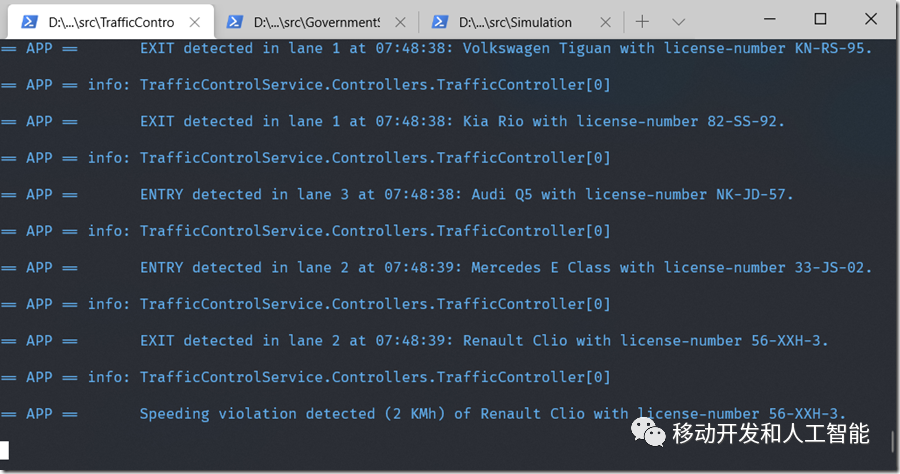

TrafficControlService:

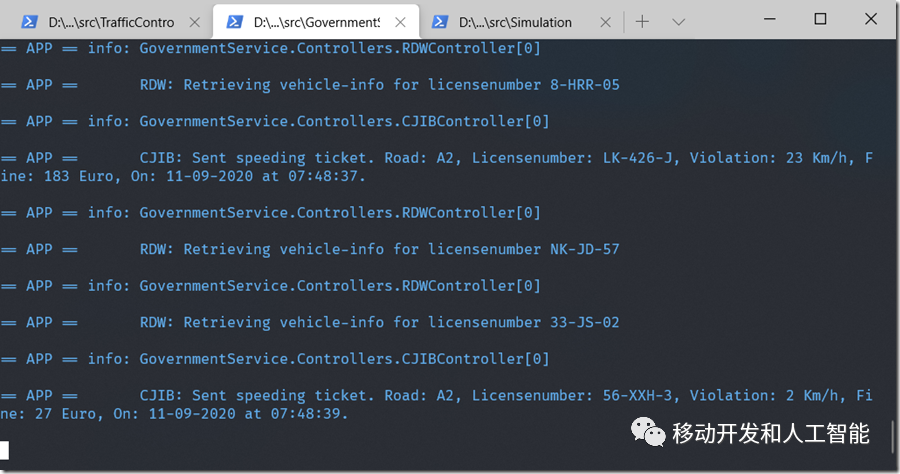

GovernmentService:
