间歇运动机构

▼

间歇运动机构能够将原动件的连续转动转变为从动件周期性运动和停歇的机构，称为间歇运动机构。

例如牛头刨床工作台的横向进给运动，电影放映机的送片运动等都用有间歇运动机构。常见的间歇运动机构有:棘轮机构、槽轮机构、连杆机构和不完全齿轮机构。

▲不完全齿轮的间歇运动。

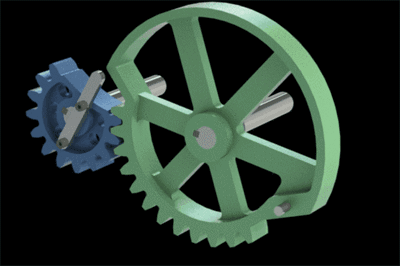

即用一个没有布满圆周的齿轮做主动轮，则没有齿的一段圆弧就不会带动从动轮转动，而实现间歇运动。

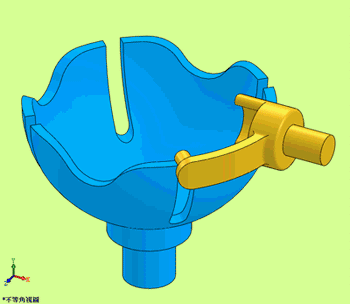

▲槽轮间歇运动。

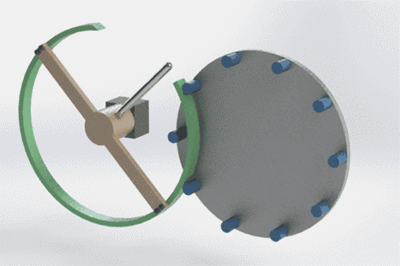

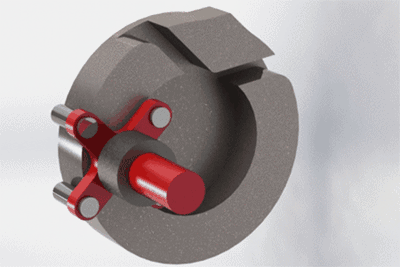

一个带槽的槽轮与一个带圆销件的机构组成。当圆销插入槽轮的槽中，带动槽轮转动，而圆销离开槽时，槽轮停止转动。

02

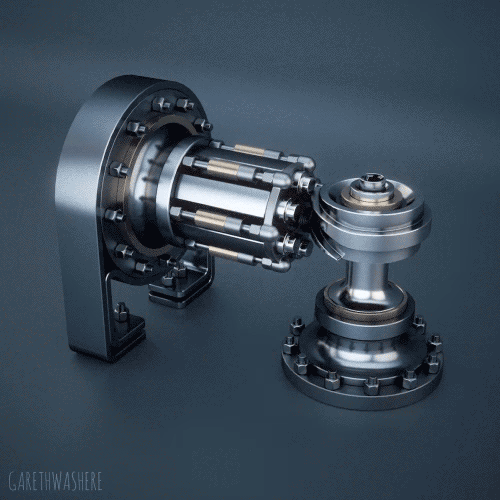

万向节

▼

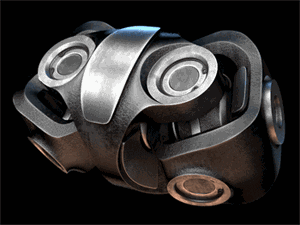

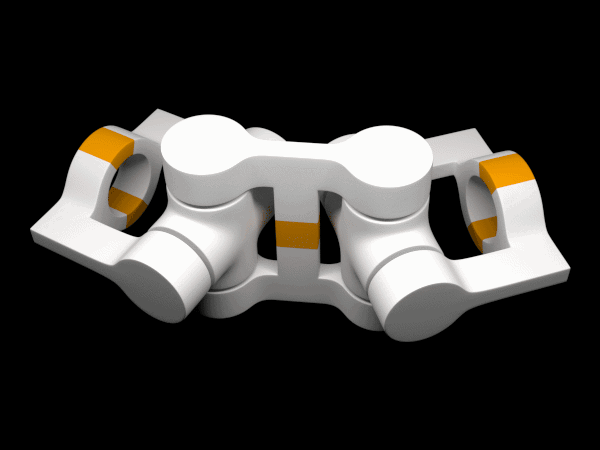

万向节是实现变角度动力传递的机件，用于需要改变传动轴线方向的位置，它是汽车驱动系统的万向传动装置的 "关节"部件。万向节与传动轴组合，称为万向节传动装置。

在前置发动机后轮驱动的车辆上，万向节传动装置安装在变速器输出轴与驱动桥主减速器输入轴之间；而前置发动机前轮驱动的车辆省略了传动轴，万向节安装在既负责驱动又负责转向的前桥半轴与车轮之间。

03

凸轮式间歇运动机构

▼

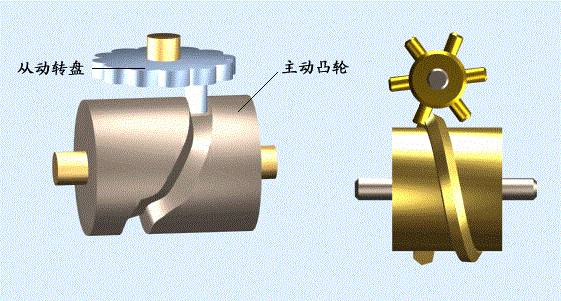

凸轮式间歇运动机构由主动凸轮、从动转盘和机架组成。主动凸轮的圆柱面上有一条两端开口、不闭合的曲线沟槽或凸脊，从动转盘端面上有均匀分布的圆柱销。当凸轮转动时，曲线沟槽或凸脊拨动从动盘上的圆柱销，使从动转盘做间歇运动。

04

齿轮齿条传动

▼

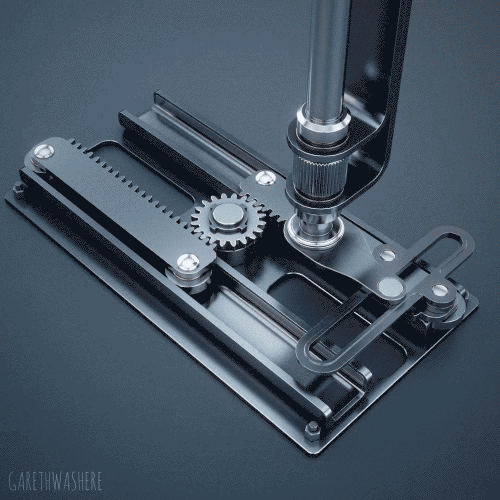

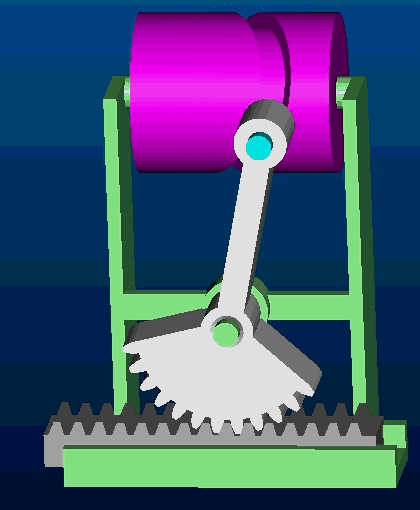

齿轮齿条工作原理是将齿轮的回转运动转变为齿条的往复直线运动，或将齿条的往复直线运动转变为齿轮的回转运动。

齿轮齿条机构是由齿轮和齿条构成的，齿轮前面我们有很详细的讲解。齿条分直齿齿条和斜齿齿条， 齿条的齿廓为直线而非渐开线（对齿面而言则为平面），相当于分度圆半径为无穷大圆柱齿轮。

齿条的主要特点：

（1） 由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。

（2） 与齿顶线平行的任一条直线上具有相同的齿距和模数。

（3） 与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。

05

带传动

▼

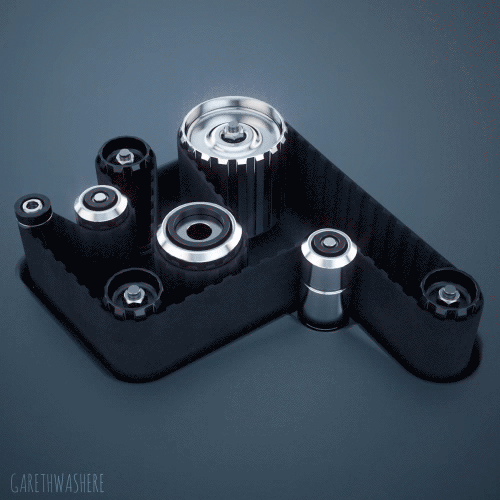

带传动是利用张紧在带轮上的柔性带进行运动或动力传递的一种机械传动。根据传动原理的不同，有靠带与带轮间的摩擦力传动的摩擦型带传动，也有靠带与带轮上的齿相互啮合传动的同步带传动。

06

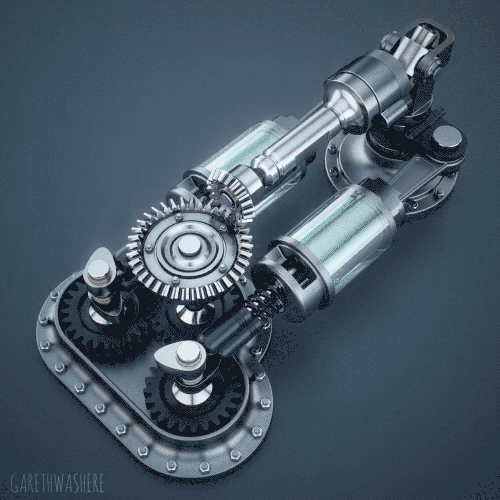

齿轮传动

▼

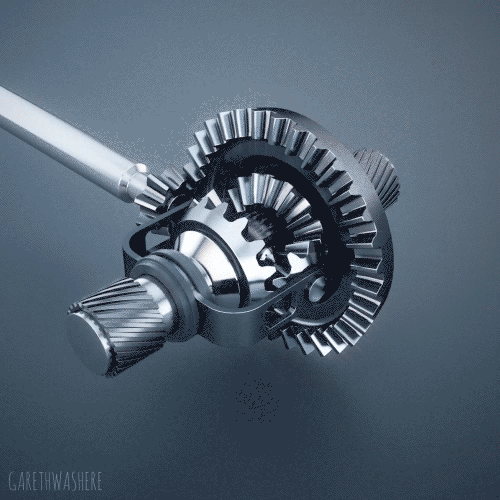

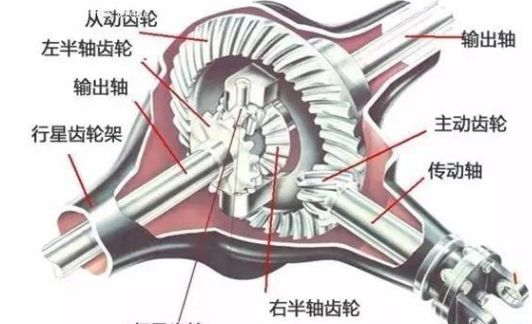

此结构类似于汽车差速器，主要由左右半轴齿轮、两个行星齿轮及齿轮架组成。

发动机的动力经传动轴进入差速器，直接驱动行星轮架，再由行星轮带动左、右两条半轴，分别驱动左、右车轮。差速器的设计要求满足:(左半轴转速)+(右半轴转速)=2(行星轮架转速)。当汽车直行时，左、右车轮与行星轮架三者的转速相等处于平衡状态，而在汽车转弯时三者平衡状态被破坏，导致内侧轮转速减小，外侧轮转速增加。
