二 Android中ActivityManager

从官方文档的介绍可以看到ActivityManager的作用：

　　是与系统所有正在运行着的Acitivity进行交互，对系统所有运行中的Activity相关信息（Task，Memory，Service，App）

　　进行管理和维护；提供了相应的接口用于获取这些信息。

但是这些信息真正维护并不是ActivityManager来负责的，从其中的众多接口getXXX（）可以看到其中都是使用：

public List<RunningAppProcessInfo> getRunningAppProcesses() {
return ActivityManagerNative.getDefault().getRunningAppProcesses();
}

　　都是通过这个ActivityManagerNative.getDefault()的操作来实现这些信息的获取。

虽然再继续进入函数查找，仍然不能知道到底是哪一个类的对象在实施具体的操作。

　　所以要看清楚ActivityManager真正是和谁交互，

就需要去探究实施Activity Manager框架相关类作、继承关系和层次结构以及控制关系。

三 Android中Activity Manager相关类继承层次关系

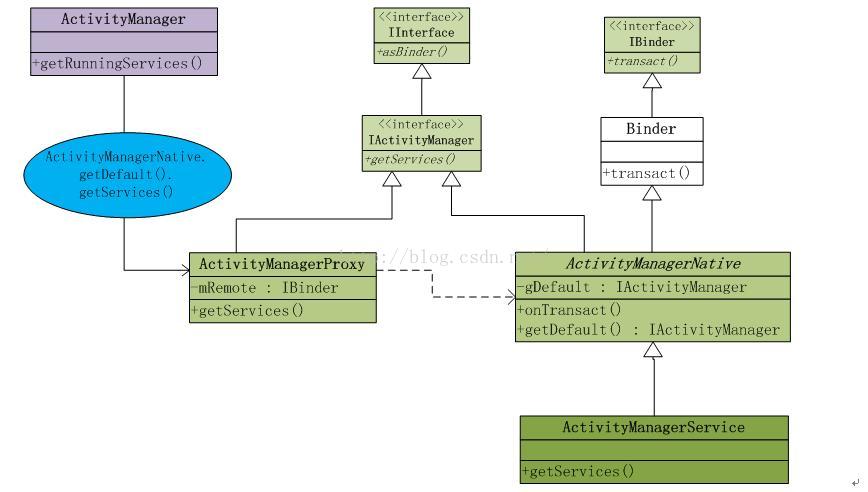

       看一下类结构图如下：

　IActivityManager作为ActivityManagerProxy和ActivityManagerNative的公共接口，

所以两个类具有部分相同的接口，可以实现合理的代理模式；

　　ActivityManagerProxy代理类是ActivityManagerNative的内部类；

ActivityManagerNative是个抽象类，真正发挥作用的是它的子类ActivityManagerService（系统Service组件）。

这里设计到两个过程：

　　代理对象建立：ActivityManagerProxy代理对象的创建；

　　程序执行过程：如何通过代理对象来执行真正对象请求；

　　从图中可以看出代理类：使用ActivityManagerProxy代理类，来代理ActivityManagerNative类的子类ActivityManagerService；

ActivityManagerService是系统统一的Service，运行在独立的进程中；通过系统ServiceManger获取；

　　ActivityManager运行在一个进程里面，ActivityManagerService运行在另一个进程内，

对象在不同的进程里面，其地址是相互独立的；实现跨进程的对象访问，需要对应进程间通信的规则，

此处是采用Binder机制实现跨进程通信；所以此处的Proxy模式的运用属于：远程代理（RemoteProxy）。

　　下面看看这两个过程。

四 代理实现过程

1 代理对象建立

       是在ActivityManager的getRunningServices执行时就需要代理类来执行；

　　public List<RunningServiceInfo> getRunningServices(int maxNum)

　　　　return ActivityManagerNative.getDefault()

　　　　　　getServices(maxNum, 0);

　　}

　　继续看看ActivityManagerNative.getDefault()到底干了什么事：

　　实际上是关乎到Singleton<IActivityManager>类型的gDefault对象创建；

private static final Singleton<IActivityManager> gDefault = new
Singleton<IActivityManager>() {
protected IActivityManager create() {
IBinder b = ServiceManager.getService("activity");
IActivityManager am = asInterface(b);
return am;
}
};

ServiceManager.getService("activity");获取系统的“activity”的Service，

所有的Service都是注册到ServiceManager进行统一管理。

　　这样就创建了一个对ActivityManagerService实例的本地代理对象ActivityManagerProxy实例。Singleton是通用的单例模板类。

       ActivityManagerNative.getDefault就返回一个此代理对象的公共接口IActivityManager类型，就可以在本地调用远程对象的操作方法。

2 执行过程

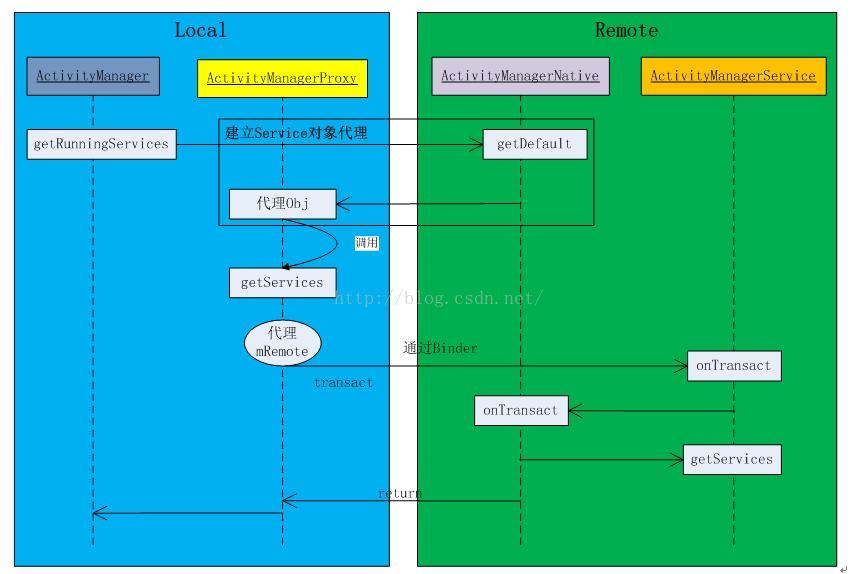

       这个执行过程就设计到ActivityManager框架的执行流程；简单看一下这个getServices的执行过程。

此图表明整个Client对Service的访问是通过Service的代理对象Proxy进行访问的。

Android中对Service访问的模式都是以Client/Server模式进行；

Client实际上访问Service是通过对Service的建立代理的Proxy对象进行访问的——代理模式。

　　此处也可以看到如果ActivityManager相关的Remote端的Service组件可以任意进行改变替换，依然不会影响到Local端的使用。
