1、介绍
一个典型的CPU,由运算器、控制器、寄存器等器件组成,对于游戏修改者来说,重点学习寄存器,其它不必管。
不同的CPU,寄存器的个数、结构是不相同的,8086CPU有14个寄存器,每个寄存器有一个名称,我们对它进行分类:
1.通用寄存器:AX、BX、CX、DX
2.段寄存器:CS、SS、DS、ES
3.指针寄存器:SP、BP
4.变址寄存器:SI、DI
5.指令指针寄存器:IP
6.标志寄存器:FR
2、通用寄存器
AX、BX、CX、DX这4个寄存器通常用来存放一般性的数据,被称为通用寄存器。

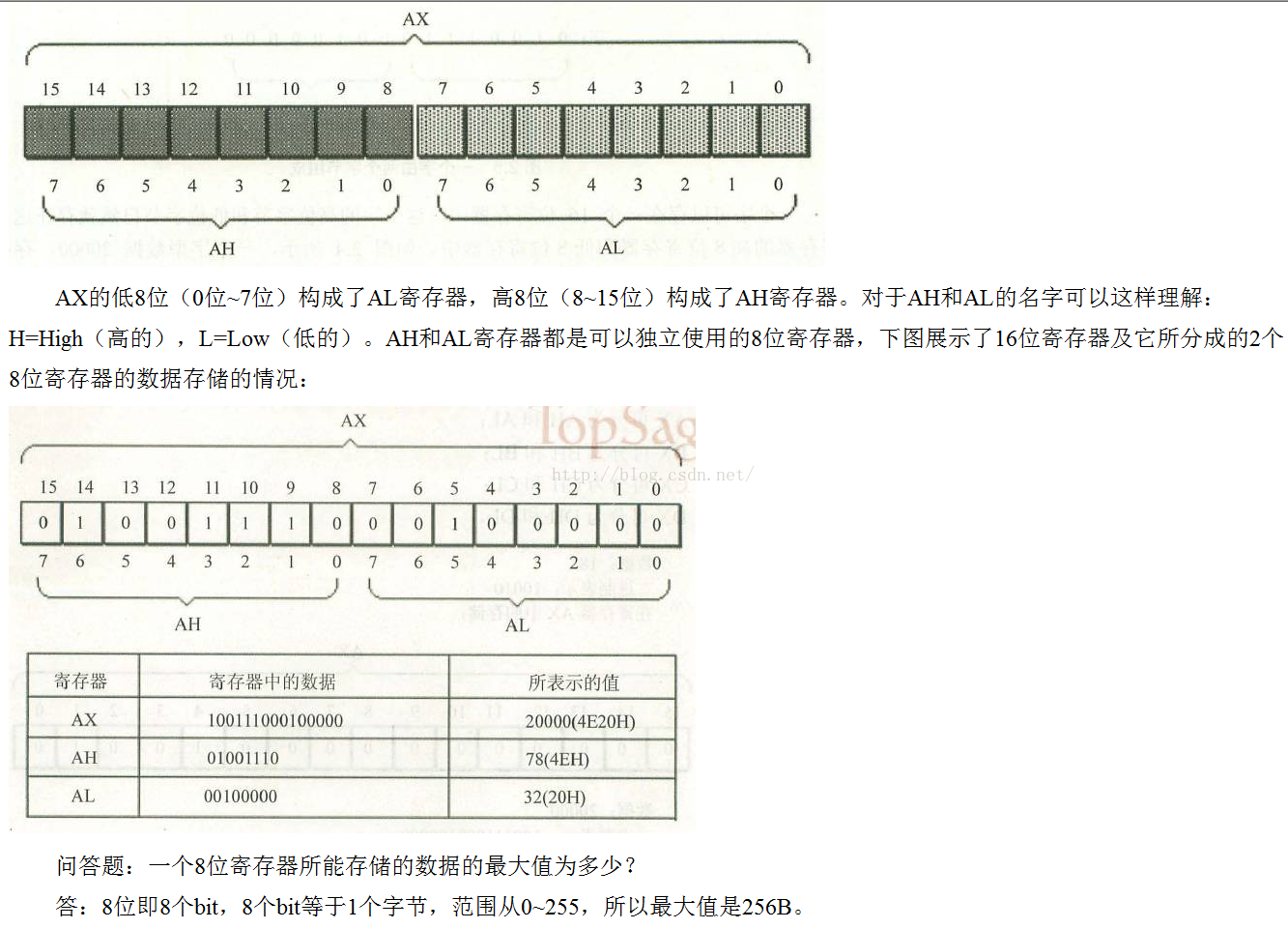

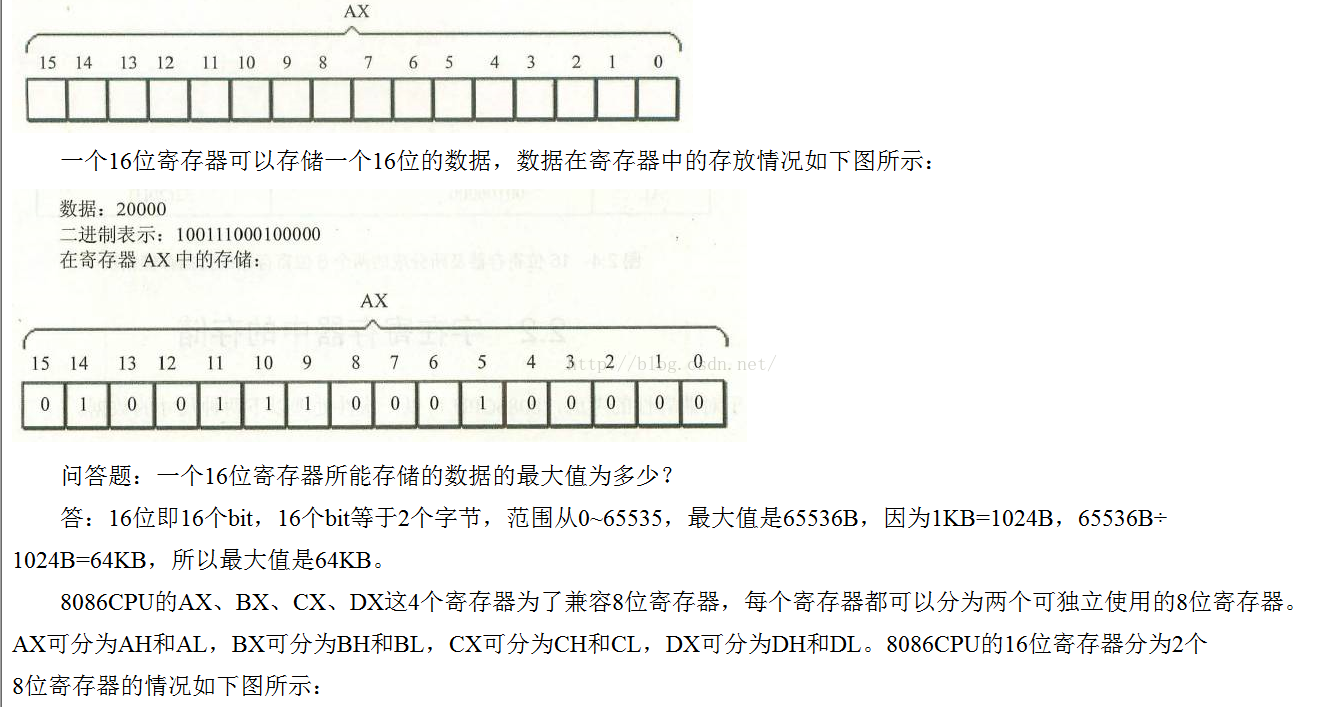

以AX为例,寄存器的逻辑结构图如下:

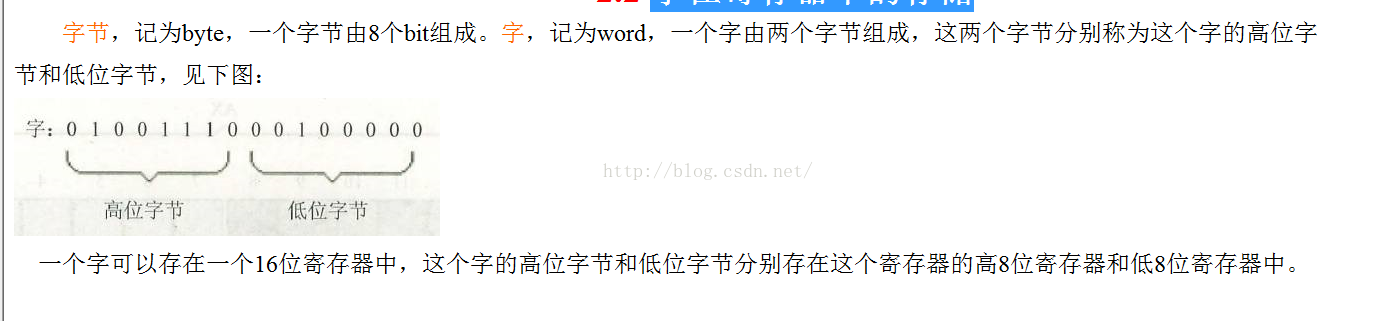

字在寄存器中的存储字在寄存器中的存储
3 字在寄存器中的存储
4、物理地址
存储单元又叫内存单元,以后我们多数用内存单元这一名称。
所有的内存单元构成的存储空间是一个一维的线性空间,每一个内存单元在这个空间中都有唯一的地址,我们将这个唯一的地
址称为物理地址。
CPU通过地址总线送入内存的,必须是一个内存单元的物理地址,在CPU向地址总线上发出物理地址之前,必须要在内部先
形成这个物理地址,不同的CPU可以有不同的形成物理地址的方式,我们现在讨论8086CPU是如何在内部形成内存单元的物理
地址的。
5、 8086CPU给出物理地址的方法
8086CPU有20位地址总线,可以传送20位地址,而8086CPU内部结构是16位的,一次性只能传送16位的地址,怎么
解决20位地址与16位地址不一致的问题呢?8086CPU采用一种在内部用2个16位地址合成的方法来形成一个20位的物理地
址。
当8086CPU要读写内存时,怎样在CPU内部形成物理地址的呢?
1:CPU中的相关部件提供2个16位的地址,一个称为段地址,另一个称为偏移地址。
2:段地址和偏移地址通过内部总线送入一个称为地址加法器的部件。
3:地址加法器将这两个16位地址合成为1个20位的物理地址。
地址加法器采用“段地址×16+偏移地址”的方法合成物理地址。即:段地址×16+偏移地址=物理地址。
“段地址×16”可以理解为段地址的16倍,以下这个说法更好理解。
我们把16转化为十六进制10,然后计算一下。假设段地址=2A7,2A7×10=2A70,计算结果2A70相对于段地址2A7左
移了一位,所以,段地址×16可以理解为:段地址左移一位。
问答题:如果段地址=A100,偏移地址=42B,那么,物理地址=?
答:段地址×16=段地址左移一位,即A100左移一位=A1000,A1000+42B=A142B,所以,物理地址是:A142B。

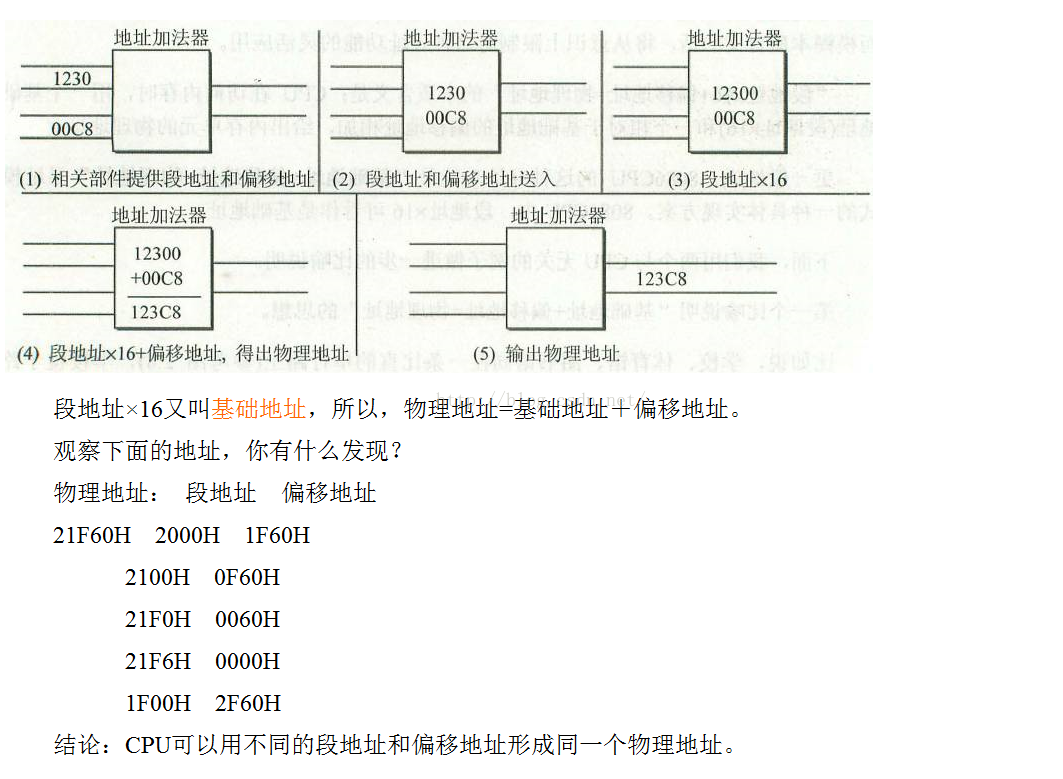

8086CPU要访问地址为123C8H的内存单元,此时,地址加法器的工作过程如下图所示(图中数据皆为十六进制表示):
6 CS和IP
8086CPU在访问内存时,要由相关部件提供内存单元的段地址和偏移地址,然后送入地址加法器合成物理地址,那么,是什
么部件提供段地址呢?是段寄存器提供段地址。8086CPU有4个段寄存器:CS、DS、SS、ES,本章先讲解CS。

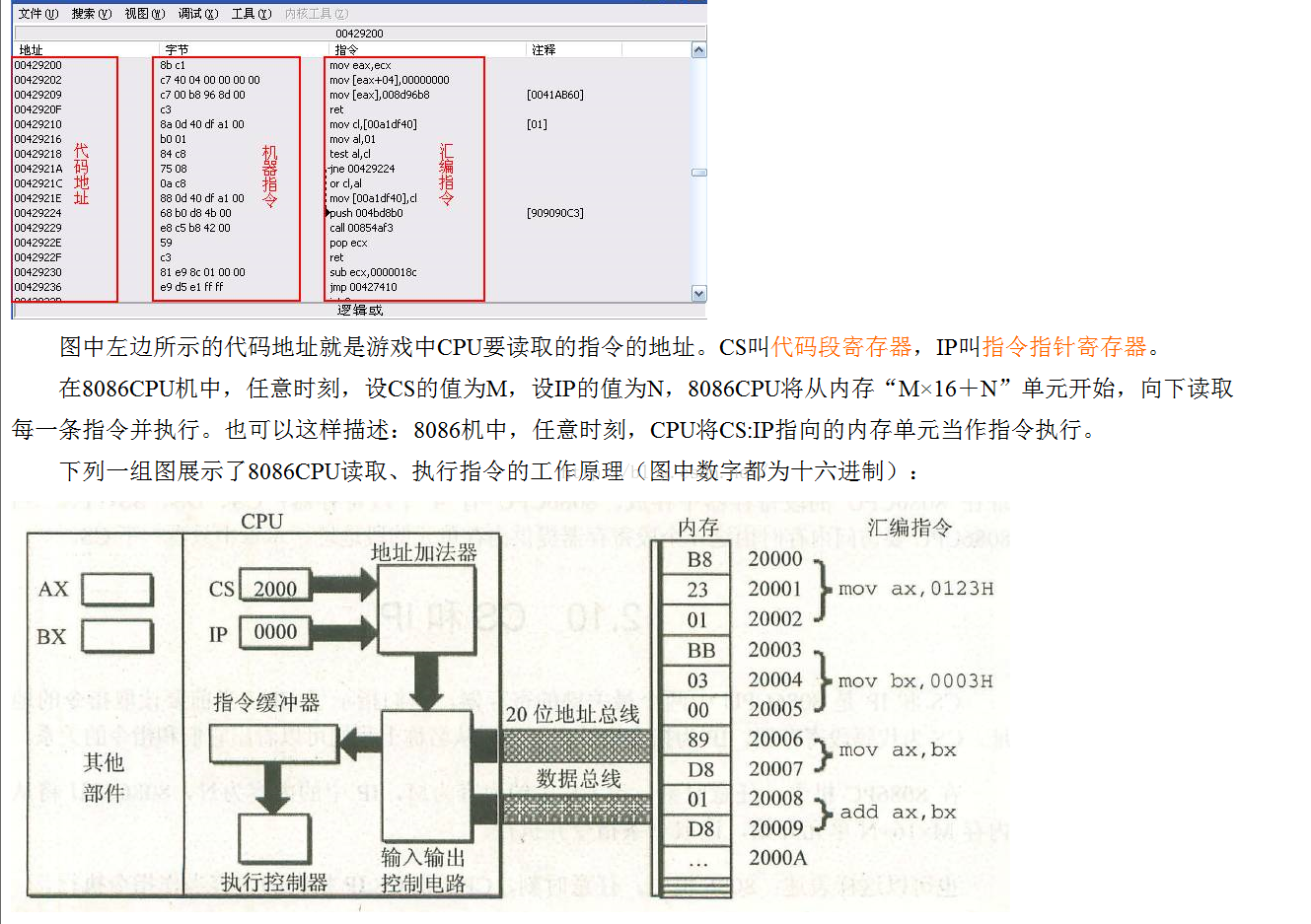

CS和IP是8086CPU中2个最为关键的寄存器,它们指示了CPU当前要读取指令的地址,我们看一下CE,可以看出在游
戏中,什么是CPU要读取的指令地址,见下图:

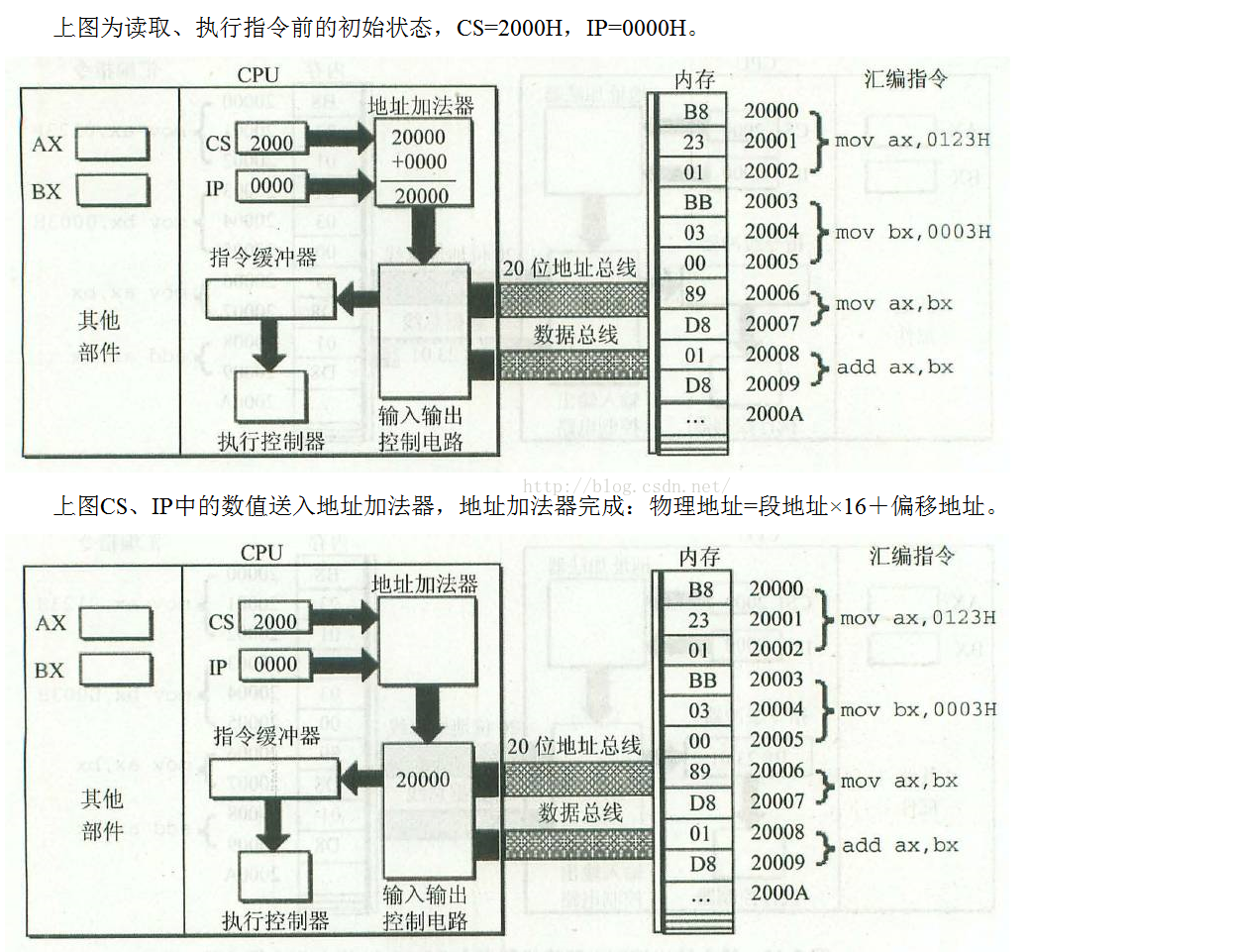

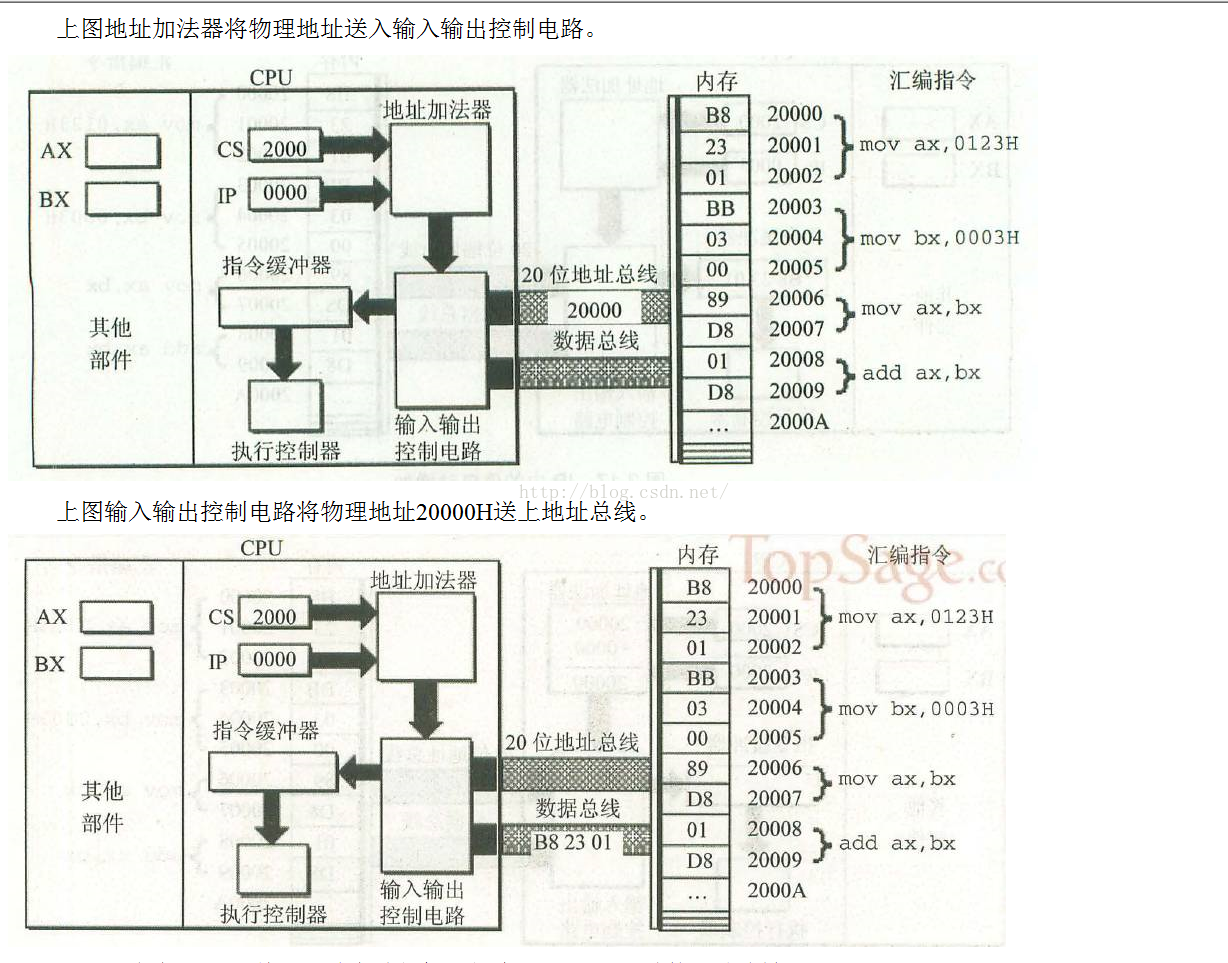

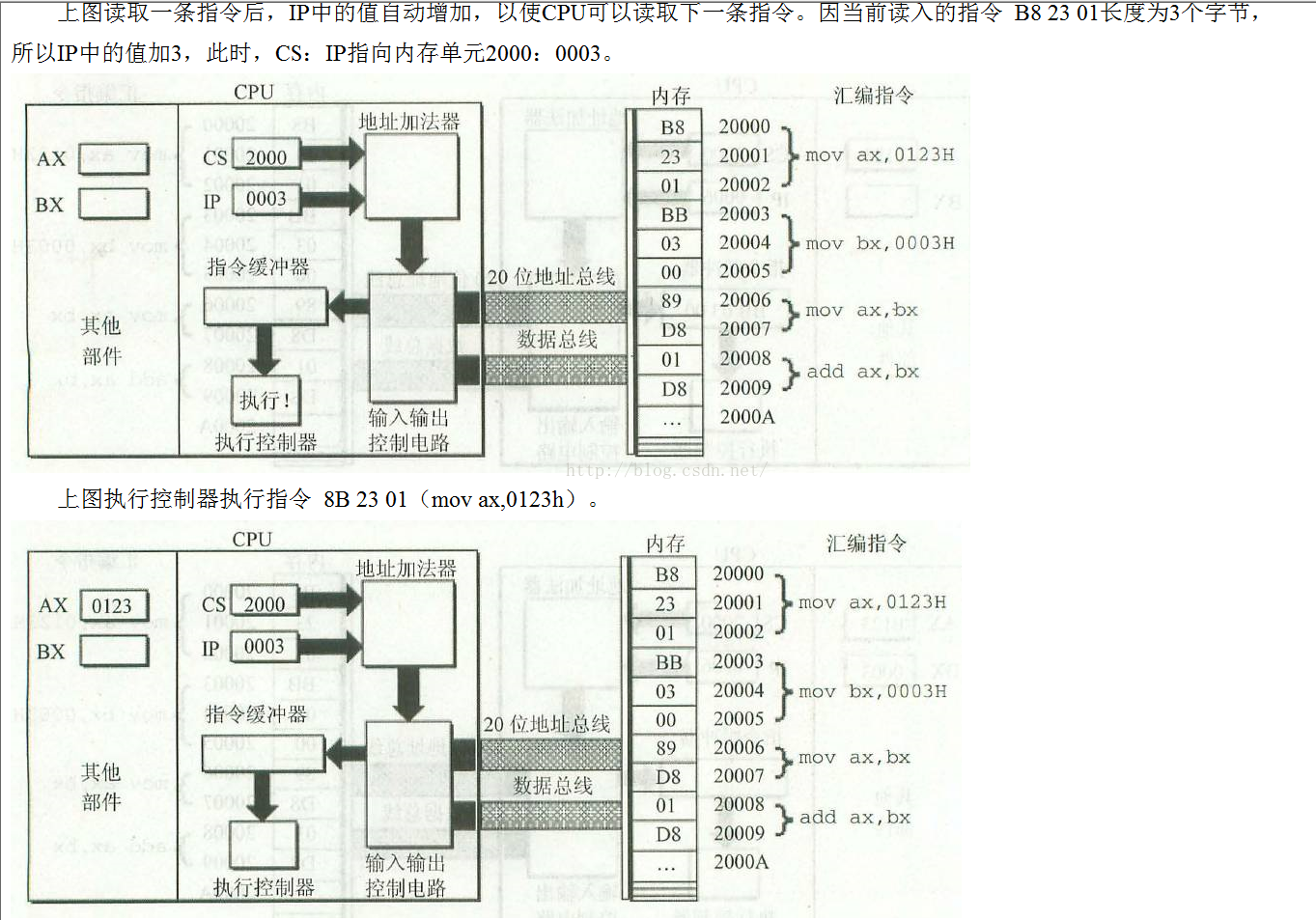

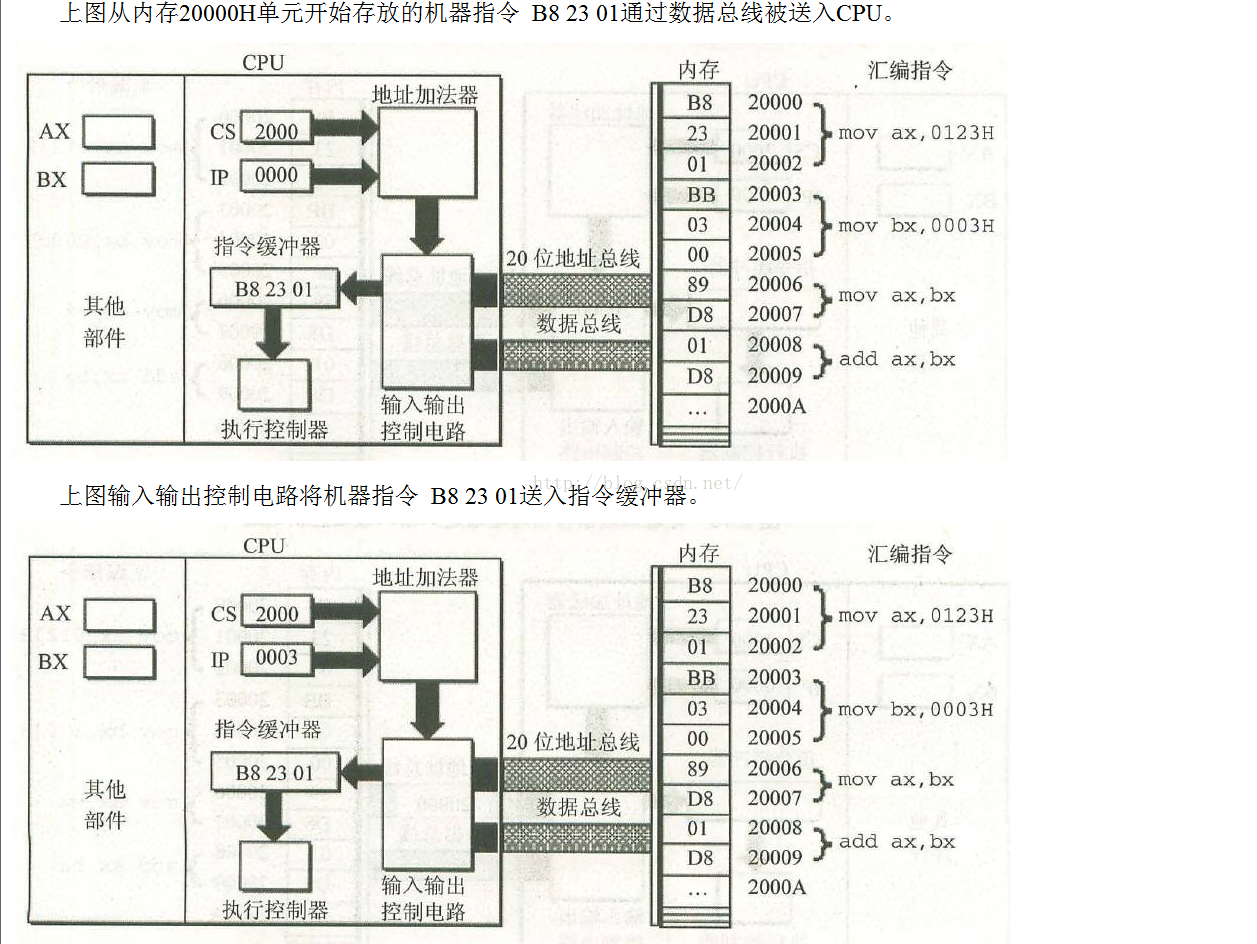

上图指令执行后,AX中的数值为0123H。那么,接下来就是读取、执行下一条指令 BB 03 00(mov bx,0003h)了。
CS和IP的重要性在于它们的数值提供了CPU要执行指令的地址。
在1.5节中,我们说过,在内存中指令和数据没有任何区别,都是二进制信息,CPU在工作的时候,把有的信息看作指令,
把有的信息看作数据,那么,CPU在什么时候把它看作指令?在什么时候把它看作数据呢?现在我们可以回答第一个问题了。
答:只要内存单元(二进制信息)被CS:IP指向,那么,这些内存单元就会被CPU看作指令执行。
7 修改CS和IP的指令
Mov被称为传送指令,可以修改大部分寄存器的值。如:mov ax,123H,将ax中的值设为123H,同样地,我们可以mov
bx,2a4H mov cx,5f0H mov dx,b29H 等等。但是,mov不能修改CS和IP这两个寄存器的值,因为8086CPU没有提
供这样的功能。
要修改CS和IP的值,可以用jmp指令,事实上,还有一些指令是可以修改CS和IP的,这些指令被统称为转移指令,这
个在后面的课程会讲到,现在先学习这个最简单的转移指令:jmp。
若想同时修改CS和IP的值,可用形如“jmp 段地址:偏移地址”的指令完成。如:jmp 2ae3:9,执行后:CS=2ae3H,
IP=9H,CPU将从2ae39H处读取指令。
“jmp 段地址:偏移地址”指令的功能为:用指令中给出的段地址修改CS,偏移地址修改IP。
若想仅修改IP的值,可用形如“jmp 某一合法寄存器”的指令完成。如:jmp ax,执行前ax=437aH,CS=17f0H,IP=
423cH,执行后,CS不变,IP=437aH。
“jmp 某一合法寄存器”指令的功能为:用寄存器中的值修改IP。为什么叫“某一合法寄存器”?因为不是所有寄存器都可
以修改IP。
8 代码段
在编程时,可以根据需要,将一组内存单元定义为一个段。段分3种类型:代码段、数据段、栈段。
对于8086PC机,我们可以将长度为N(N≤64KB)的一组代码(机器指令和汇编指令),存在一组地址连续、起始地址为
16的倍数的内存单元中,我们将这一组内存单元定义为代码段。
比如,将: 机器指令 汇编指令
B8 00 00 mov ax,0000H
05 23 01 add ax,0123H
8B D8 mov bx,ax
FF E3 jmp bx
这段长度为10字节的指令,存放在123B0H~123B9H的一组内存单元中,我们就可以认为这是一个代码段。若要让CPU
执行这些指令,必须要将CS:IP指向代码段中第一条指令的首地址(123B0H)
