Android插件化开发之AMS与应用程序(客户端ActivityThread、Instrumentation、Activity)通信模型分析

转载来自：http://blog.csdn.net/qinjuning/article/details/7262769

今天主要分析下ActivityManagerService(服务端) 与应用程序(客户端)之间的通信模型，在介绍这个通信模型的基础上，再

简单介绍实现这个模型所需要数据类型。

本文所介绍内容基于android2.2版本。由于Android版本的不同，本文所包含的一些类可能在命名等细节上做了一些更改，但

万变不离其宗，整个核心思想和通信流程依旧如下。

例如，①、在android2.3上就将android2.2中ActivityManagerService的很多处理逻辑提炼出来，形成了一个单独的

ActivityStack类，因而显得更“高级”；

②、将后文讲解到的HistoryRecord.Java直接重名名为ActivityRecord.java等。

很多不同点我也就不在细说了。大家在研究源码的过程里，注意差异就成。

Android的三大核心功能有如下三个：

1、View.java 关于View工作原理，《Android中View绘制流程以及invalidate()等相关方法分析》分析过。

功能有：绘制图形、处理触摸、按键事件等；

2、ActivityManagerService.java 简称为 AMS

功能有：管理所有应用程序的Activity 、内存管理等。

3、WindowManagerService.java 简称为WMS

功能有：为所有应用程序分配窗口，并管理这些窗口。

从上可知，AMS作为一种系统级服务管理所有Activity，当操作某个Activity时，例如：启动一个新的Activity、停止当前

Activity，必须报告给AMS，而不能“擅自处理”。当AMS接受到具体通知时，会根据该通知的类型，首先会更新内部记录，

然后在通知相应客户进程去运行一个新的Activity或者停止指定的Activity。另外，由于AMS记录了所有Activity的信息，当然

能够主动的调度这些Activity，甚至在内存不足时，主动杀死后台的Activity。

首先对模型中可能运到的类做一个介绍：

ActivityThread.java 路径位于：\frameworks\base\core\java\android\app\ActivityThread.java

说明：该类为应用程序(即APK包)所对应进程(一个进程里可能有多个应用程序)的主线程类，即我们通常所说的UI线程。

一个ActivityThread类对应于一个进程。最重要的是，每个应用程序的入口是该类中的static main()函数。

Activity.java 路径位于：\frameworks\base\core\java\android\app\Activity.java

说明：该类是与用户交互的对象，同时也是APK应用程序运行的最小单元。ActivityThread类会根据用户的操作选择运行

哪个Activity。当前运行的Activity是出于resume状态(有且仅有一个)，其他Activity出于pause或stop状态。

Instrumentation.java 路径位于：\frameworks\base\core\java\android\app\ActivityThread.java

说明：该类用于具体操作某个Activity的功能----单向(oneway)调用AMS以及统计、测量该应用程序的所有开销。

一个Instrumentation类对应于一个进程。每个Activity内部都有一个该Instrumentation对象的引用。

举个例子吧。

我们将我们应用程序比作一个四合院，那么Activity对应于四合院的人，ActivithThread对应于院子的主人----管理所有人，

Instrumentation对应于管家------受气的命，接受来自人(Activity/ActivithThread)的命令，去单向(oneway)调用AMS 。

ApplicationThread类是ActivityThread的内部类：

说明：该类是一个Binder类，即可实现跨进程通信。主要用于接受从AMS传递过来的消息，继而做相应处理。

ActivityManagerService.java 路径位于：

\frameworks\base\services\java\com\android\server\am\ActivityManagerService.java

说明：该类是一个Binder类，即可实现跨进程通信。因此可以接受从客户端，例如Instrumentation、Context等调用过来的

信息。ActivityManagerService提供了全局的代理对象，供IPC调用。

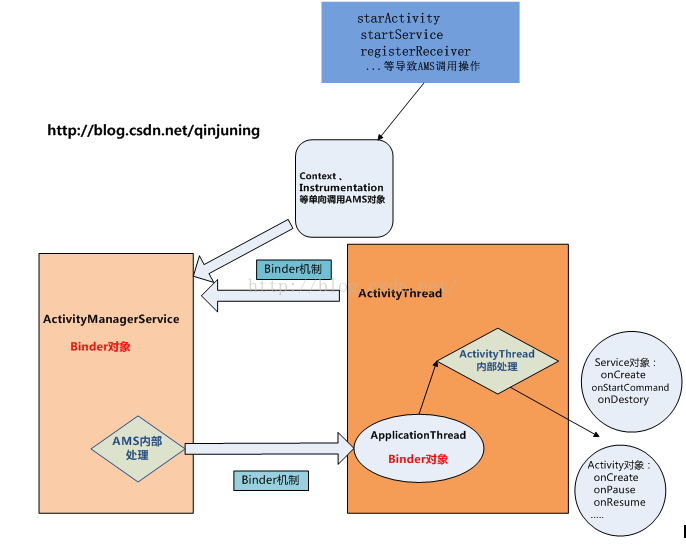

AMS与ActivityThread的通信模型图如下：

从该模型图我们得知以下知识点：

第一、引起调用AMS的对象通常有Context 、 Instrumentatio、ActivityThread等。

第二、当AMS接受到来自某个应用程序传来的消息后，在AMS内部处理完毕后，会通过Binder机制回调回该应用程序

所在ApplicationThread服务端类，即ActivityThread.java类。

第三、当ActivityThread接受到AMS传递过来的消息后，进行内部处理。如果需要的话，会继续与AMS通信。

最后，当整个通信完成时，ActivityThread会选择合适的对象，例如Service、Activity、BroadcastReceiver等去做相应的

处理。

最后，对通信模型设计到的设计到的数据类进行介绍：

AMS 服务端用到的数据类：

ProcessRecord.java 路径： \frameworks\base\services\java\com\android\server\am\ ProcessRecord.java

说明：记录每个进程的里的全部信息。主要信息包括该进程中包含的Activity、Provider、Service等信息、进程文件信息、

该进程的内存状态信息。

源代码(部分)如下：

class ProcessRecord implements Watchdog.PssRequestor {  // 第一个应用程序的ApplicationInfo对象  final ApplicationInfo info; // all about the first app in the process  final String processName; // name of the process 进程名  // List of packages running in the process  final HashSet<String> pkgList = new HashSet(); // 该进程里运行的应用程序包名  // contains HistoryRecord objects  final ArrayList activities = new ArrayList(); // 保存该进程下所有Activity的信息<activty  // /> AndroidManifest.xml  // all ServiceRecord running in this process  final HashSet services = new HashSet(); // 保存该进程下所有Service的信息 <Service />
}

HistoryRecord.java 路径：\frameworks\base\services\java\com\android\server\am\HistoryRecord.java

说明：记录每个Activity的全部信息，因为AMS不知道客户端Activity的存在，因此在服务端用HistroyRecord对象来方便

管理和统计对应客户端Activity的信息。而且该类也是一个Binder类，因此可以跨进程调用。在客户端中，ActivityThread同样

用HistroyRecord的“代理“ Proxy对象去标记对应的Activity。

源代码(部分)如下：

**  * An entry in the history stack, representing an activity.  */
class HistoryRecord extends IApplicationToken.Stub {  final ActivityInfo info; // all about me     final Intent intent; // the original intent that generated us   final String shortComponentName; // the short component name of the intent    TaskRecord task;        // the task this is in.  该Activity对应Task的信息  ProcessRecord app;  // if non-null, hosting application 该Activity所在的进程信息  boolean stopped;        // is activity pause finished?  该Activity是否已经停止 即onStop();  boolean delayedResume;  // not yet resumed because of stopped app switches? 是否需要暂时停止启动  boolean finishing;      // activity in pending finish list?  是否正在finish 即杀死该Activity  ...
}

TaskRecord.java 路径：\frameworks\base\services\java\com\android\server\am\TaskRecord.java

说明：记录每个任务 Task的信息。 Activity可以运行在不同的Task中。

源代码(部分)如下：

class TaskRecord {  // id   final int taskId;       // Unique identifier for this task.  final String affinity;  // The affinity name for this task, or null.  final boolean clearOnBackground; // As per the original activity.  //启动一个新的Task的的Intent信息  Intent intent;          // The original intent that started the task.  Intent affinityIntent;  // Intent of affinity-moved activity that started this task.  ComponentName origActivity; // The non-alias activity component of the intent.  ComponentName realActivity; // The actual activity component that started the task.  //运行在该Task的Activity数目  int numActivities;      // Current number of activities in this task.
}

ActivityManagerService.java

PS：该类还是相当庞大的，有着琳琅满目的数据对象，稍不注意，就给迷失了。

源代码(部分)如下：

class ActivityManagerService extends ActivityManagerNative implements xxx {  // This is the maximum number of activities that we would like to have  // running at a given time.  static final int MAX_ACTIVITIES = 20;  //系统中正在运行的Activity数目，最大为20  // Maximum number of recent tasks that we can remember.  static final int MAX_RECENT_TASKS = 20; //最大的Task数目为20      /** * The back history of all previous (and possibly still * running) activities.  It contains HistoryRecord objects. */  //当前系统中正在运行的Activity信息，即处于onPause、onStop、onResume状态的Activity信息  final ArrayList mHistory = new ArrayList();    /** * Current activity that is resumed, or null if there is none. */  HistoryRecord mResumedActivity = null;  //当前正在于用户交互的Activity信息，即处于onResume状态。  /** * When we are in the process of pausing an activity, before starting the * next one, this variable holds the activity that is currently being paused. */  HistoryRecord mPausingActivity = null;  //当前正在暂停的Activity信息，即正在onPause();  /** * All of the applications we currently have running organized by name. * The keys are strings of the application package name (as * returned by the package manager), and the keys are ApplicationRecord * objects. */  //当前正在运行的Process信息  final ProcessMap<ProcessRecord> mProcessNames  = new ProcessMap<ProcessRecord>();  //开始启动一个Activity  public final int startActivity(){ ...}
}

ActivityThread所在客户端：

基本对象都已在开篇介绍过，ActivityThread 、ApplicationThread 类。

ActivityThread .java

源代码(部分)如下：

/** * This manages the execution of the main thread in an * application process, scheduling and executing activities, * broadcasts, and other operations on it as the activity * manager requests. * * {@hide} */
public final class ActivityThread {  //保存了该进程里所有正在运行的Activity信息  ， 即没有onDestroy()的Activity  //IBinder对象是HistoryRecord的代理对象，在客户端已IBinder标记每个Activity信息  final HashMap<IBinder, ActivityRecord> mActivities = new HashMap<IBinder, ActivityRecord>();  final H mH = new H();  // H对象 ,Handler子类  Instrumentation mInstrumentation;  ...
}

ApplicationThread 是ActivityThread的内部类

源代码(部分)如下：

public final class ActivityThread {  ...   //Binder类 主用功能是接受从AMS传递过来的消息，做处理后转发给H类去进一步处理。  private final class ApplicationThread extends ApplicationThreadNative{  public final void schedulePauseActivity(){...}  public final void scheduleSendResult{...}  public final void scheduleSendResult(){...}  }
}

最后介绍一下ActivityThread的两个内部类。

H类是ActivityThread的内部类

说明：H类是一个Hander子类，该类仅仅是为了异步调用而设计的，使用方法同Hander类一样。

源代码(部分)如下：

public final class ActivityThread {   ...  private final class H extends Handler {  private H() {  SamplingProfiler.getInstance().setEventThread(mLooper.getThread());  }  //处理消息  public void handleMessage(Message msg){  switch (msg.what) {  case LAUNCH_ACTIVITY: {  //启动一个Activity  ActivityRecord r = (ActivityRecord)msg.obj;  r.packageInfo = getPackageInfoNoCheck(  r.activityInfo.applicationInfo);  handleLaunchActivity(r, null);                   }   ...  }  }  }
}

ActivityRecord类同样是ActivityThread的内部类

说明：在客户端保存当前Activity的相关信息，方便ActivityThread管理维护Activity。这个类在实现和功能上对应于AMS的

HistoryRecord类。

源代码(部分)如下：

public final class ActivityThread{  ...  //记录了客户端Activity的信息  private static final class ActivityRecord {  IBinder token;  //该变量对应于AMS服务端HistoryRecord对象  Intent intent;  //启动该Activity对应的intent信息  Bundle state;   //保存一些信息  onCreate(state)  Activity activity;  //对应于Activity类  ActivityInfo activityInfo;  //对应的ActivityInfo对象  ...  }
}

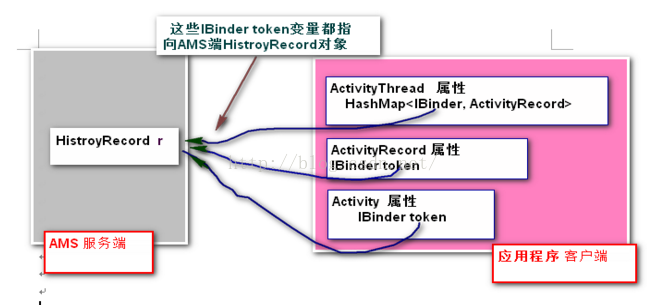

另外我再对客户端Activity、ActivityRecord、ActivityThread 类包含的IBinder token属性进行一下说明：该token变量

实际上指向的的ActivityManagerService的HistoryRecord对象，他们是一一对应的。在应用程序内部和AMS都通过该token

变量来标记我们实际需要的Activity信息。如下图所示：
