首先声明，这篇博客是几篇博客转载然后总结在一起的，只当是学习笔记，不在意是什么原创和转载了，学到东西就好。

1、IP协议首部格式（IP协议处余网络层）

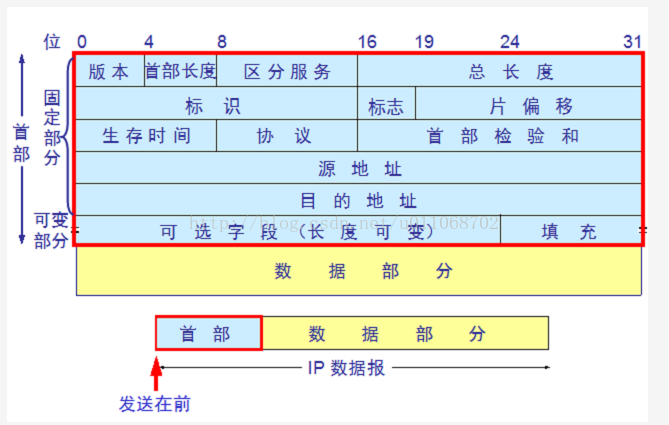

IP数据报首部图片格式:
最高位在左边，记为0 bit；最低位在右边，记为31 bit



头部代码结构如下



//定义IP首部typedef struct _iphdr{unsigned char h_lenver; //4 位IP版本号+4位首部长度unsigned char tos; //8位服务类型TOSunsigned short total_len; //16位IP包总长度（字节）unsigned short ident; //1 6位标识, 用于辅助IP包的拆装unsigned short frag_and_flags; //3位标志位+13位偏移位, 也是用于IP包的拆装unsigned char ttl; //8位IP包生存时间 TTLunsigned char proto; //8位协议 (TCP, UDP 或其他)unsigned short checksum; //16位IP首部校验和,最初置零,等所有包头都填写正确后,计算并替换.unsigned int sourceIP; //32位源IP地址unsigned int de
