注：以下文章皆基于以下代码所创建的对tk对象进行编程
python 版本为3.x

from tkinter import *
root = Tk()
canvas = Canvas(root,background='#D4D4D4',width=1000,height=1000)#初始化 canvas
canvas.pack(fill=BOTH,expand=YES)

create_arc 的基本使用

Python Thinker canvas 使用 create_arc 创建一个扇形。
create_arc 的函数的一般使用方法如下：

canvas.create_arc(coord, start, extent, fill)

类型说明：

coord ：元组 int
start ：整形 int
extent：整形 int
fill ：字符串 str

coord元组配置矩形所形成的椭圆的左上角坐标及右下角坐标：
coord=x1,y1,x2,y2
首先尝试 create_arc 的简单使用方法：

canvas.create_arc(coord)

完整代码如下：

from tkinter import *root = Tk()
root.title('作者CSDN ：1bit 帐号：A757291228')canvas = Canvas(root,background='#D4D4D4',width=830,height=830)#初始化 canvas
canvas.pack(fill=BOTH,expand=YES)coord = 200, 200, 400, 400 #坐标起始点
canvas.create_rectangle(coord)#这一行只是为了方便查看该坐标绘制的矩形，进行对照，不必要了解
arc = canvas.create_arc(coord)

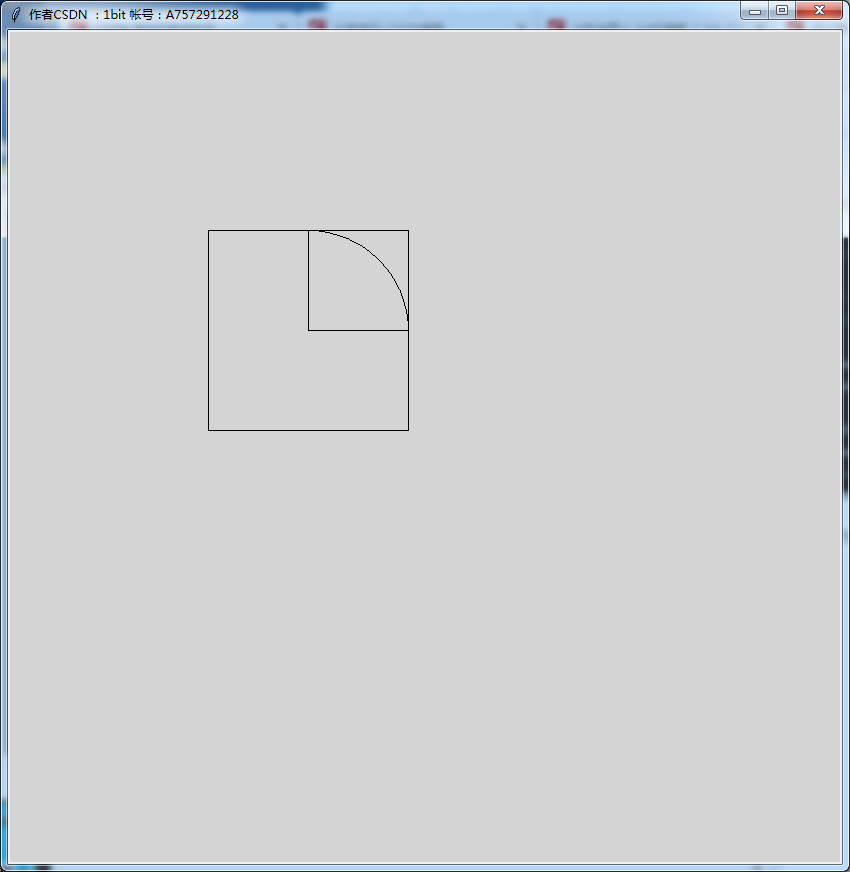

以上代码绘制了一个矩形与扇形进行对照，结果如下：
在这里插入图片描述
以上结果得到了一个扇形，该扇形与矩形进行对比，得出扇形所在的区域为矩形的右上部分，扇形所在的区域为矩形的右上角区域，想要扇形绘制出一个半圆，占整个矩形的上半部分所需要另外两个参数：extent 与 start（start并不是一定需要）。

参数类型说明：

start：从x轴正方向（起始方向）开始，单位为度进行绘制，start为起始绘制角度的设置
extent：以start参数作为参考，以start参数给定的角度开始，逆时针延伸角度，这个角度为extent设置的值

尝试使用start参数：

from tkinter import *root = Tk()
root.title('作者CSDN ：1bit 帐号：A757291228')canvas = Canvas(root,background='#D4D4D4',width=830,height=830)#初始化 canvas
canvas.pack(fill=BOTH,expand=YES)coord = 200, 200, 400, 400
canvas.create_rectangle(coord)
arc = canvas.create_arc(coord,start=10)

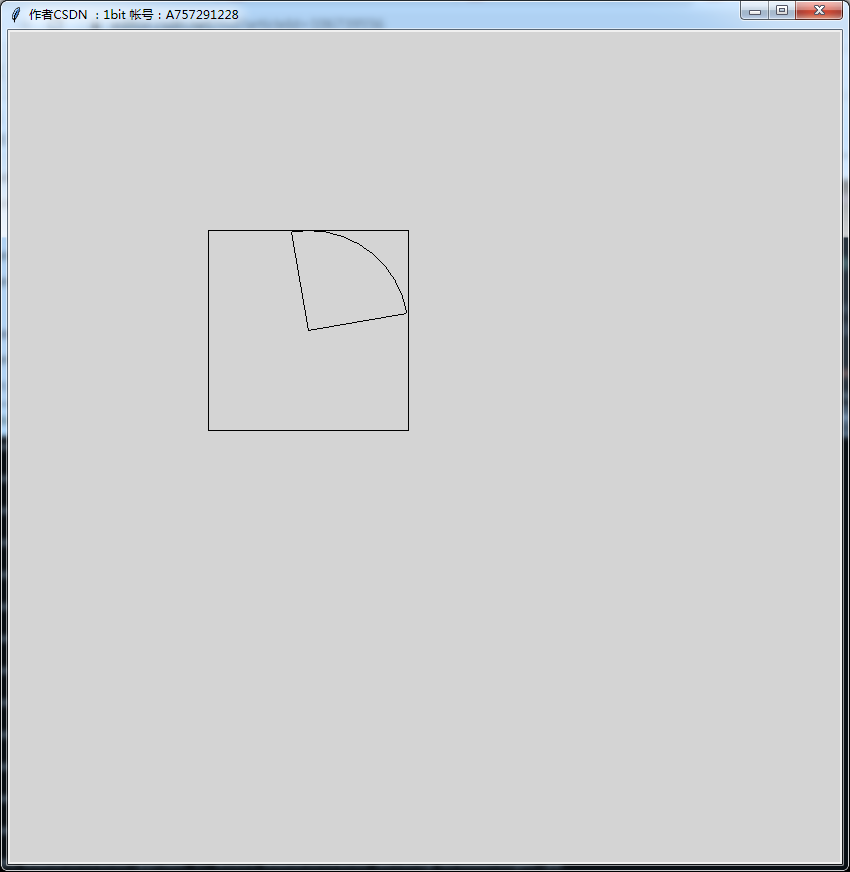

以上代码在 create_arc 添加了 start参数，设置start参数为10，绘制时，将以x正方向作为参照，形成的角度为10度作为起始绘制角度，所形成的扇形如下：
在这里插入图片描述
现在使用 extent 参数进行延伸绘制，并把 start 参数设置为 0：

from tkinter import *root = Tk()
root.title('作者CSDN ：1bit 帐号：A757291228')canvas = Canvas(root,background='#D4D4D4',width=830,height=830)#初始化 canvas
canvas.pack(fill=BOTH,expand=YES)coord = 200, 200, 400, 400
canvas.create_rectangle(coord)
arc = canvas.create_arc(coord,start=0,extent=180)

结果如下，绘制成一个半圆扇形：
在这里插入图片描述
以上代码，start 参数省略也可以完成半圆绘制，start默认为0。使用start可更灵活的控制起始绘制角度。

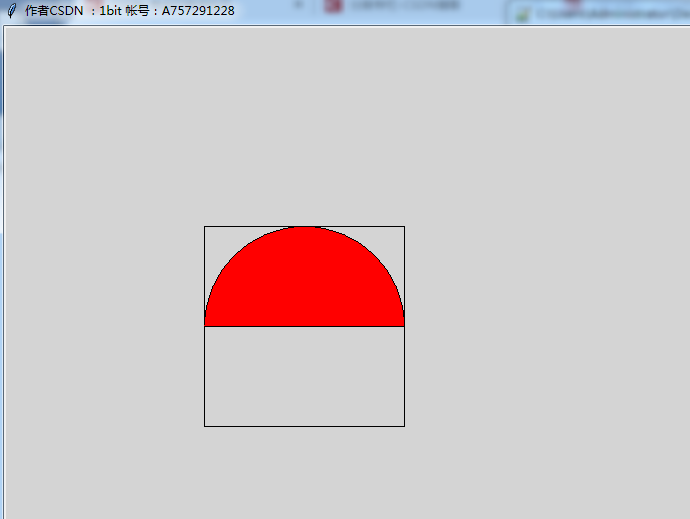

使用fill 可以使绘制区域填充设置的颜色代码，代码如下：

arc = canvas.create_arc(coord,extent=180,fill="red")

结果如下：
在这里插入图片描述

create_arc 的扩展使用

create_arc 可以接收更多的参数进行扩展绘制，参数为（并不是所有参数，之后有时间将陆续补上）：style、dash、outline、width等。

style 参数

style 参数设置值有 ARC、CHORD 以及 PIESLICE；默认情况下 style的值为 PIESLICE，以下设置 style 的值为 ARC 查看效果：

arc = canvas.create_arc(coord,extent=180,style=ARC)

结果如下：
在这里插入图片描述
CHORD

arc = canvas.create_arc(coord,extent=180,style=CHORD)

结果如下：
在这里插入图片描述
PIESLICE

arc = canvas.create_arc(coord,extent=180,style=PIESLICE)

结果如下：
在这里插入图片描述

dash 参数

dash 参数类型为元组，用于设定虚线线段。例如 dash=(3,4) 中，值3为指定绘制多少个像素的线段，值4为下一条线段绘制需要间隔多少个像素。
查看代码：

arc = canvas.create_arc(coord,dash=(10,2),style=PIESLICE)

以上代码绘制一个扇形，是虚线绘制，其中dash的值设置为10与2，其中10为设置每条线段长度为10，下次绘制间隔2个像素。结果如下：
在这里插入图片描述
dash设置的值并不只能设置两个，可以设置多个，例如：dash=(15,2,13,2,10,2,7,2)；该代码为绘制15像素线段后间隔2像素再次绘制，下一次绘制13像素，再间隔2次以此类推。结果为：

outline 参数

outline 用于设置绘制的线段颜色，默认为黑色，参数类型为字符串，例如：outline='red'，代码如下：

arc = canvas.create_arc(coord,outline='red',style=PIESLICE)

结果如下：
在这里插入图片描述

width 参数

设置绘制成的图形边框的粗细，默认单位为像素。
代码示例：

arc = canvas.create_arc(coord,width=10,style=PIESLICE)

设置边框粗细为10，结果如下：
在这里插入图片描述
