摘自：安卓APP_ Fragment（5）—— Fragment + ViewPager2 模拟微信首页 （2）两者联动实现翻页
作者：丶PURSUING
发布时间： 2021-04-22 00:11:43
网址：https://blog.csdn.net/weixin_44742824/article/details/115956924
目录
- 效果与UI框架
- （1）定义导航栏大致布局
- （2）初步设置导航栏图标点击响应事件
- （3）导航栏图标跟随viewPager滑动一同变化
- （4）点击导航栏图标，切换viewPager
- 更多细节在具体代码中体现
效果与UI框架

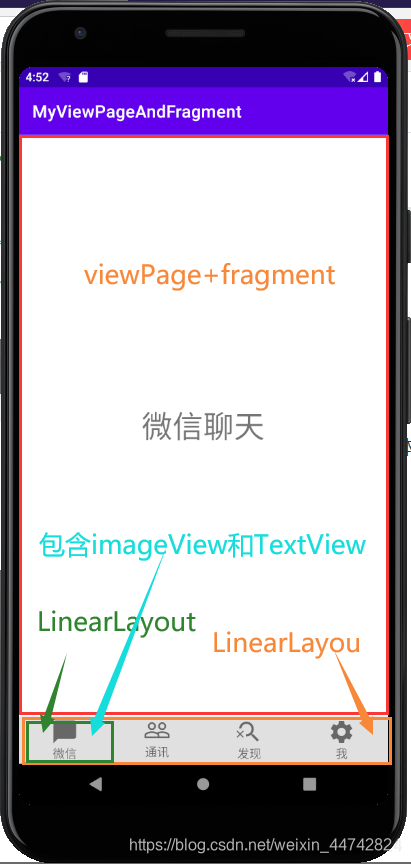

模拟微信首页的最终实现效果如下图：

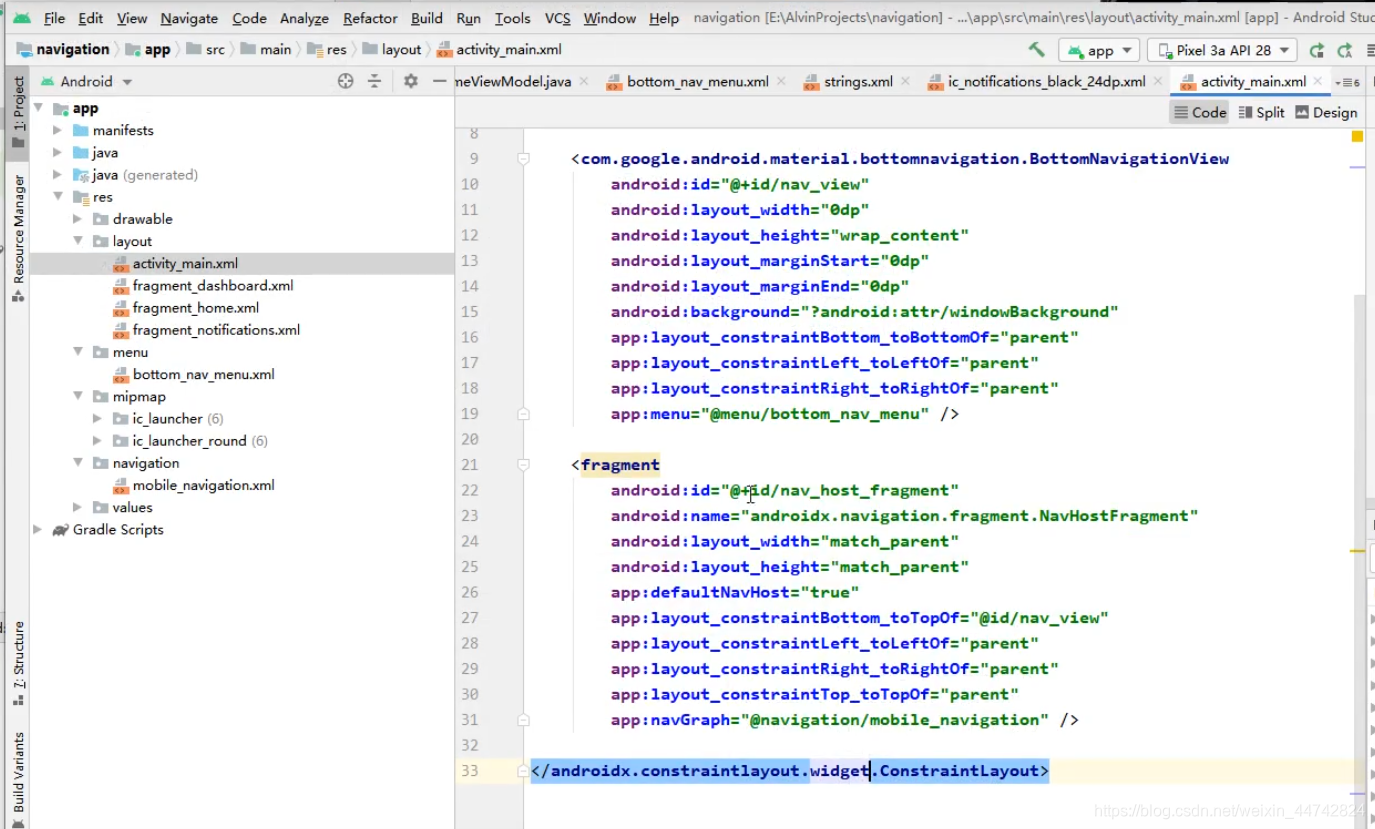

要实现下面导航栏的效果，有很多的实现方案，典型的是navigation。这个控件把整个联动效果都完成了,开发变得非常简单，在下一章节中再介绍这个简便高级的办法
下面硬撸代码，了解更底层地原理。一行行手写效果。总的UI框架为：
（1）定义导航栏大致布局

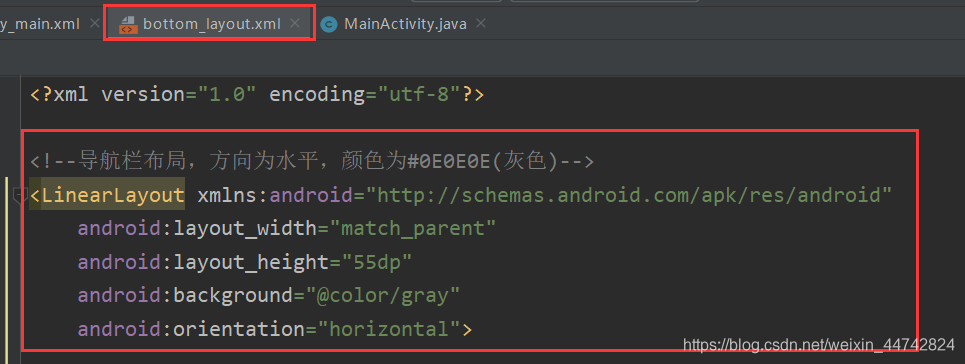

导航栏框

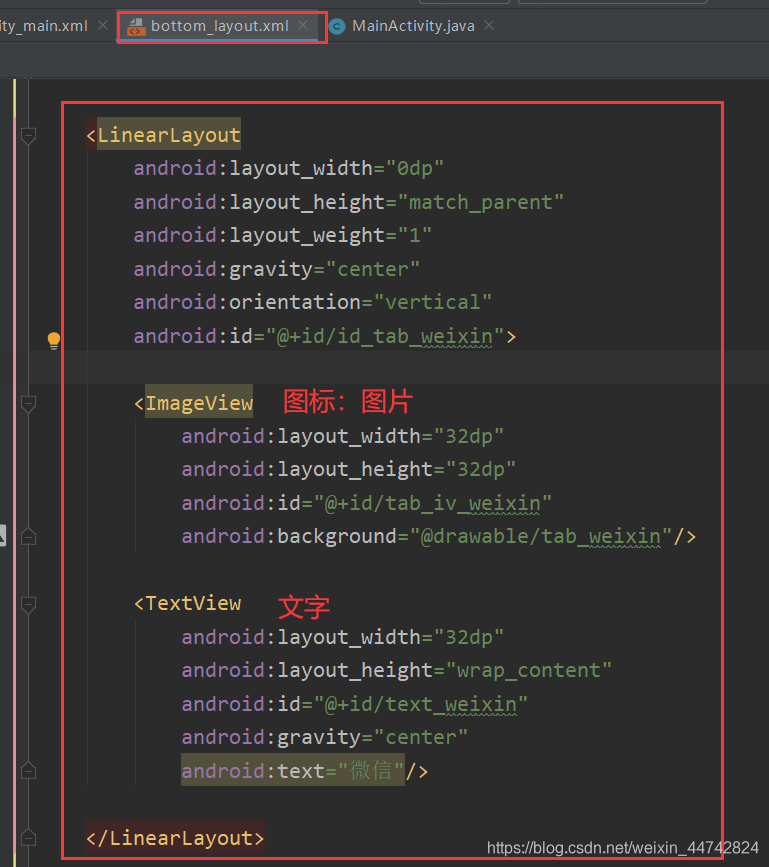

导航栏中的图标按钮（其中一个）

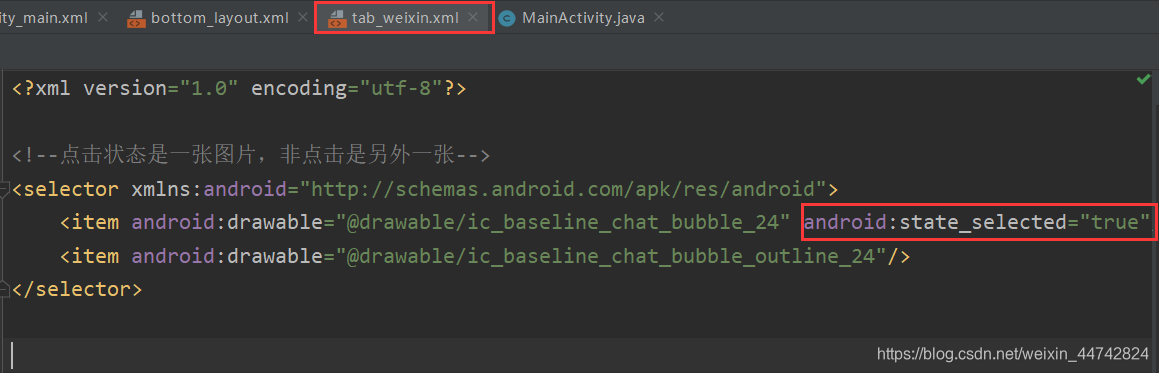

点击按钮图标的变化实际上是换了一张图片
（2）初步设置导航栏图标点击响应事件
用图标所对应的LinearLayout响应点击事件

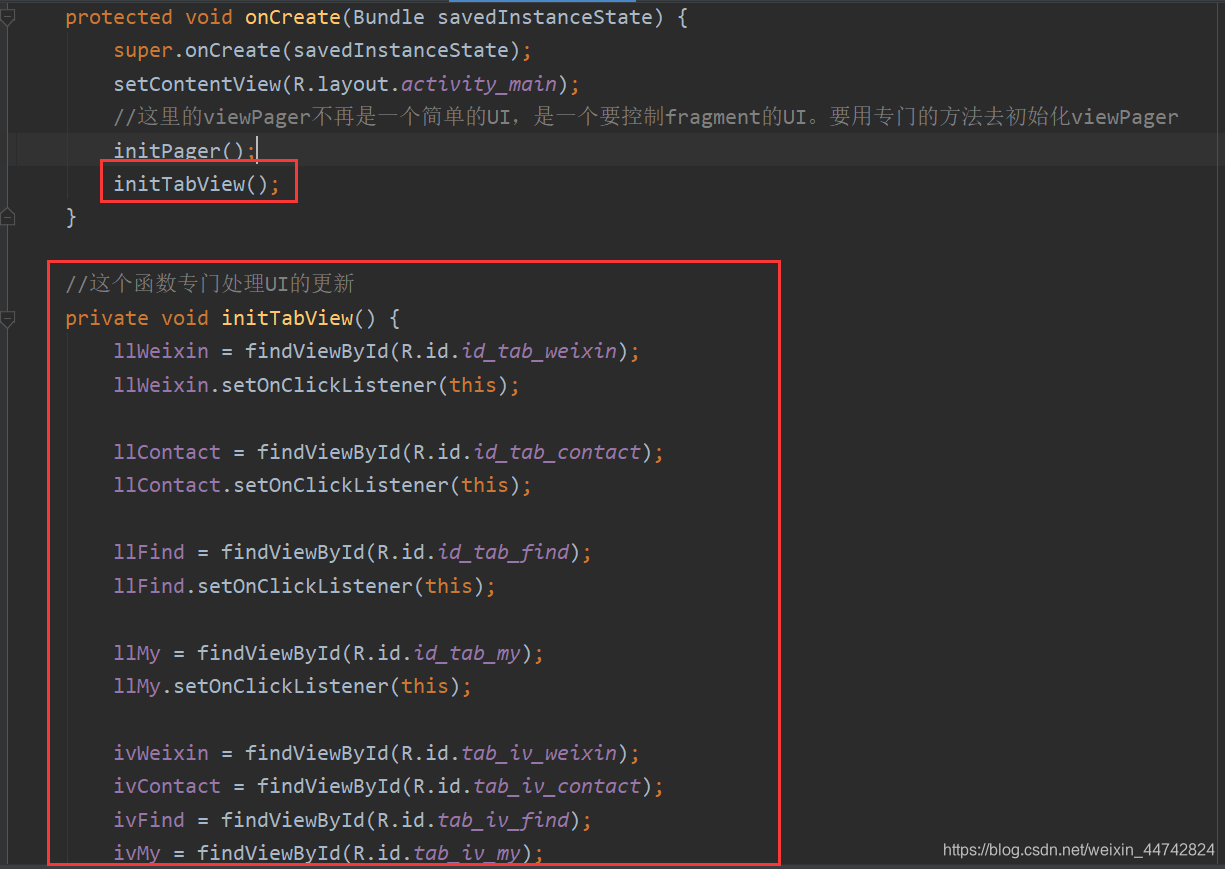

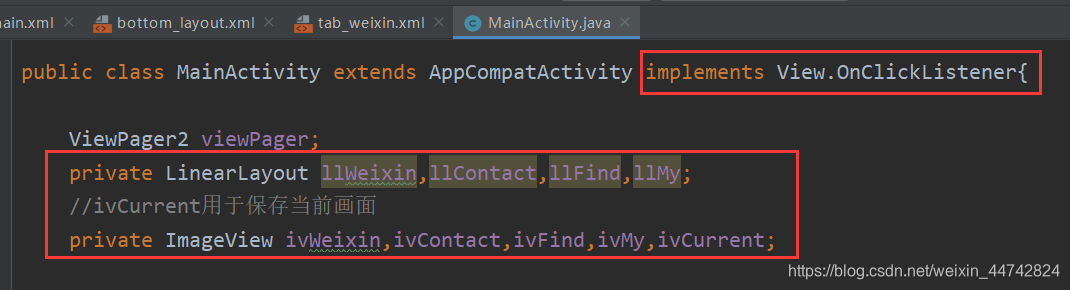

布局初始化与设置监听

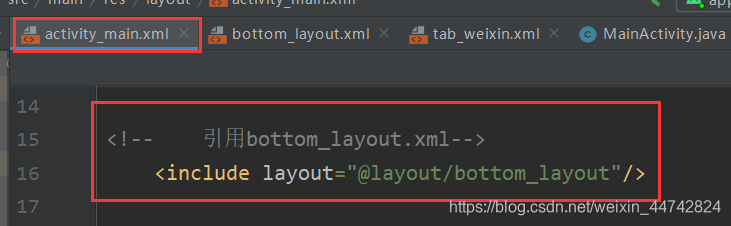

在main.xml中引用
（3）导航栏图标跟随viewPager滑动一同变化

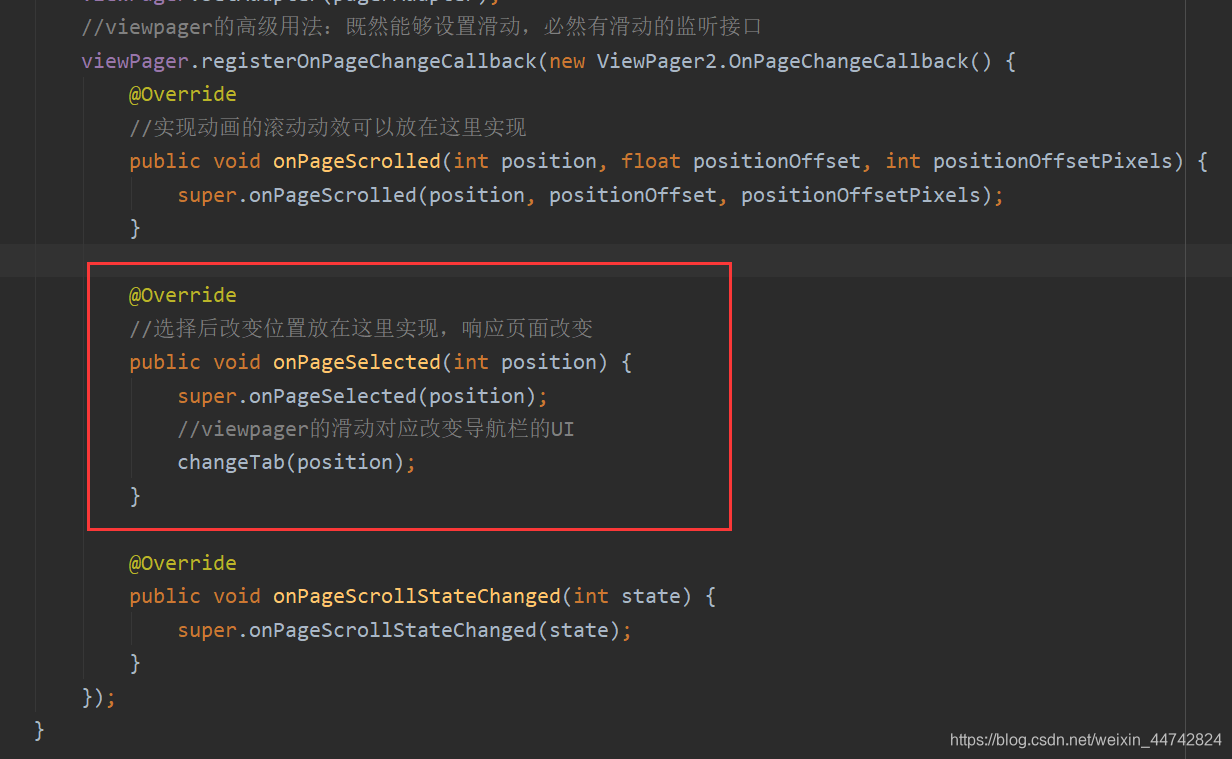

viewPager既然能够设置滑动，必然有滑动的监听接口

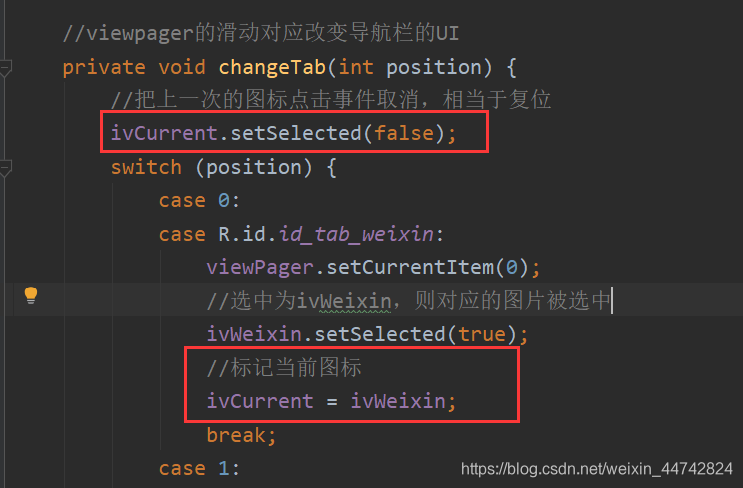

要重置状态，使得按钮变化正常化（不点击与点击对应不同状态）
（4）点击导航栏图标，切换viewPager

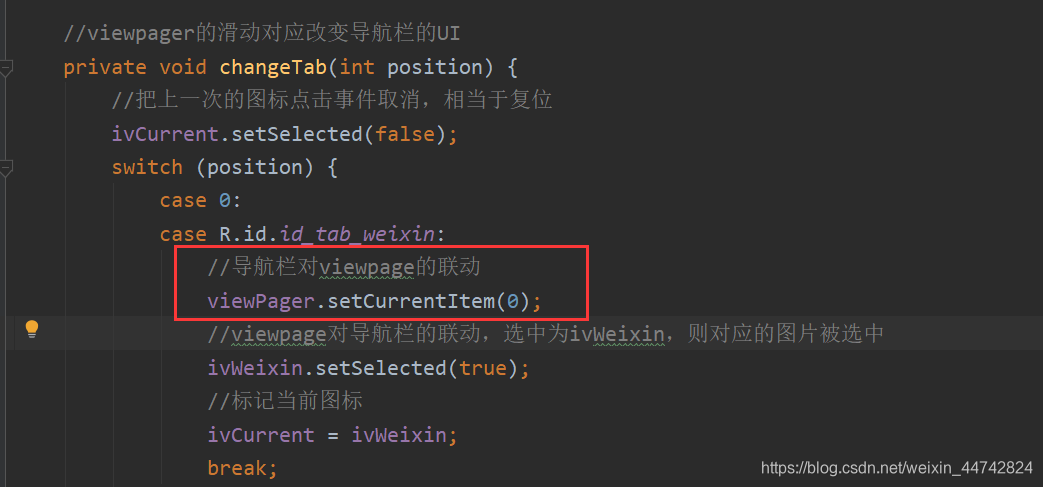

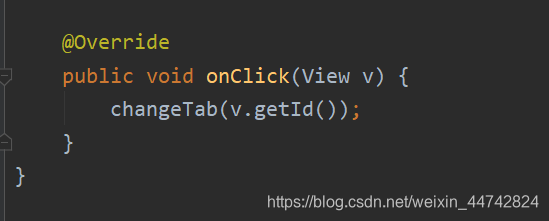

完成按钮的点击事件
viewPager设置item，实现页面切换
更多细节在具体代码中体现

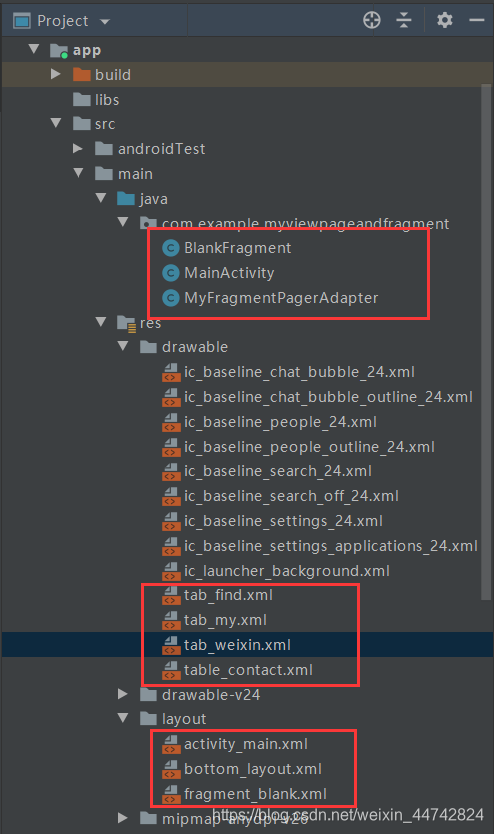

代码架构
bottom_layout.xml
<?xml version="1.0" encoding="utf-8"?><!--导航栏布局，方向为水平，颜色为#0E0E0E(灰色)-->
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="55dp"android:background="@color/gray"android:orientation="horizontal"><!-- 宽度设置为0，权重为1，表示宽度按照LL个数自动分配--><LinearLayoutandroid:layout_width="0dp"android:layout_height="match_parent"android:layout_weight="1"android:gravity="center"android:orientation="vertical"android:id="@+id/id_tab_weixin"><ImageViewandroid:layout_width="32dp"android:layout_height="32dp"android:id="@+id/tab_iv_weixin"android:background="@drawable/tab_weixin"/><TextViewandroid:layout_width="32dp"android:layout_height="wrap_content"android:id="@+id/text_weixin"android:gravity="center"android:text="微信"/></LinearLayout><LinearLayoutandroid:layout_width="0dp"android:layout_height="match_parent"android:layout_weight="1"android:gravity="center"android:orientation="vertical"android:id="@+id/id_tab_contact"><ImageViewandroid:layout_width="32dp"android:layout_height="32dp"android:id="@+id/tab_iv_contact"android:background="@drawable/table_contact"/><TextViewandroid:layout_width="32dp"android:layout_height="wrap_content"android:id="@+id/text_contact"android:gravity="center"android:text="通讯录"/></LinearLayout><LinearLayoutandroid:layout_width="0dp"android:layout_height="match_parent"android:layout_weight="1"android:gravity="center"android:orientation="vertical"android:id="@+id/id_tab_find"><ImageViewandroid:layout_width="32dp"android:layout_height="32dp"android:id="@+id/tab_iv_find"android:background="@drawable/tab_find"/><TextViewandroid:layout_width="32dp"android:layout_height="wrap_content"android:id="@+id/text_find"android:gravity="center"android:text="发现"/></LinearLayout><LinearLayoutandroid:layout_width="0dp"android:layout_height="match_parent"android:layout_weight="1"android:gravity="center"android:orientation="vertical"android:id="@+id/id_tab_my"><ImageViewandroid:layout_width="32dp"android:layout_height="32dp"android:id="@+id/tab_iv_my"android:background="@drawable/tab_my"/><TextViewandroid:layout_width="32dp"android:layout_height="wrap_content"android:id="@+id/text_my"android:gravity="center"android:text="我"/></LinearLayout></LinearLayout>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
tab_find.xml、tab_my.xml、tab_contact.xml与tab_weixin.xml类似
<?xml version="1.0" encoding="utf-8"?><!--点击状态是一张图片，非点击是另外一张-->
<selector xmlns:android="http://schemas.android.com/apk/res/android"><item android:drawable="@drawable/ic_baseline_chat_bubble_24" android:state_selected="true"/><item android:drawable="@drawable/ic_baseline_chat_bubble_outline_24"/>
</selector>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
activity_main.xml
<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="match_parent"android:orientation="vertical"><!-- 高为0权重为1的设置可以让ViewPager界面自动适配bottom_layout--><androidx.viewpager2.widget.ViewPager2android:layout_width="match_parent"android:layout_height="0dp"android:layout_weight="1"android:id="@+id/viewpage"/><!-- 引用bottom_layout.xml--><include layout="@layout/bottom_layout"/></LinearLayout>- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
MainActivity.java
public class MainActivity extends AppCompatActivity implements View.OnClickListener{ViewPager2 viewPager;private LinearLayout llWeixin,llContact,llFind,llMy;//ivCurrent用于保存当前画面private ImageView ivWeixin,ivContact,ivFind,ivMy,ivCurrent;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_main);//这里的viewPager不再是一个简单的UI，是一个要控制fragment的UI。要用专门的方法去初始化viewPagerinitPager();initTabView();}//这个函数专门处理UI的更新private void initTabView() {llWeixin = findViewById(R.id.id_tab_weixin);llWeixin.setOnClickListener(this);llContact = findViewById(R.id.id_tab_contact);llContact.setOnClickListener(this);llFind = findViewById(R.id.id_tab_find);llFind.setOnClickListener(this);llMy = findViewById(R.id.id_tab_my);llMy.setOnClickListener(this);ivWeixin = findViewById(R.id.tab_iv_weixin);ivContact = findViewById(R.id.tab_iv_contact);ivFind = findViewById(R.id.tab_iv_find);ivMy = findViewById(R.id.tab_iv_my);//微信一进来显示的应该是聊天界面ivWeixin.setSelected(true);//设置当前页面ivCurrent = ivWeixin;}private void initPager() {viewPager = findViewById(R.id.viewpage);ArrayList<Fragment> fragments = new ArrayList<>();fragments.add(BlankFragment.newInstance("微信聊天"));fragments.add(BlankFragment.newInstance("通讯录"));fragments.add(BlankFragment.newInstance("发现"));fragments.add(BlankFragment.newInstance("我"));MyFragmentPagerAdapter pagerAdapter = new MyFragmentPagerAdapter(getSupportFragmentManager(),getLifecycle(),fragments);//getLifecycle是jetpack里面的一个组件//系统专门提供了ViewPager适配Fragment的AdapterviewPager.setAdapter(pagerAdapter);//viewpager的高级用法：既然能够设置滑动，必然有滑动的监听接口viewPager.registerOnPageChangeCallback(new ViewPager2.OnPageChangeCallback() {@Override//实现动画的滚动动效可以放在这里实现public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {super.onPageScrolled(position, positionOffset, positionOffsetPixels);}@Override//选择后改变位置放在这里实现，响应页面改变public void onPageSelected(int position) {super.onPageSelected(position);//viewpager的滑动对应改变导航栏的UIchangeTab(position);}@Overridepublic void onPageScrollStateChanged(int state) {super.onPageScrollStateChanged(state);}});}//viewpager的滑动对应改变导航栏的UIprivate void changeTab(int position) {//把上一次的图标点击事件取消，相当于复位ivCurrent.setSelected(false);switch (position) {case 0:case R.id.id_tab_weixin://导航栏对viewpage的联动，点击导航栏切换页面viewPager.setCurrentItem(0);//viewpage对导航栏的联动，选中为ivWeixin，则对应的图片被选中ivWeixin.setSelected(true);//标记当前图标ivCurrent = ivWeixin;break;case 1:case R.id.id_tab_contact:viewPager.setCurrentItem(1);//选中为ivWeixin，则对应的图片被选中ivContact.setSelected(true);ivCurrent = ivContact;break;case 2:case R.id.id_tab_find:viewPager.setCurrentItem(2);//选中为ivWeixin，则对应的图片被选中ivFind.setSelected(true);ivCurrent = ivFind;break;case 3:case R.id.id_tab_my:viewPager.setCurrentItem(3);//选中为ivWeixin，则对应的图片被选中ivMy.setSelected(true);ivCurrent = ivMy;break;}}@Overridepublic void onClick(View v) {changeTab(v.getId());}
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
最后的关于fragment的fragment_blank.xml、BlankFragment.java、MyFragmentPagerAdapter.java均在上一章节中有，且完全一致。
