STM32F103构建固件库模板(PS固件库文件树介绍)

参考：STM32F103ZE新建固件库模板
作者：追兮兮
发布时间：2020-10-14 10:31:45
网址：https://blog.csdn.net/weixin_44234294/article/details/109065495
参考博文：https://blog.csdn.net/visual_eagle/article/details/104126122

目录

  • 固件库的使用
    • 创建固件库文件夹
    • 固件库官方源文件拷贝到相应文件夹
      • Libiraries(FWLIB)
      • CORE
      • USER
    • 新建工程
    • 将固件库文件导入到工程
      • 工程下创建文件夹
      • 文件夹内添加文件
      • 生成.hex文件
      • 添加头文件路径
  • STM32固件库文件树结构简介
    • Libraries 文件夹
    • Project 文件夹
    • 固件库的帮助文档
  • STM32固件库内部结构功能简介
    • 1. 汇编编写的启动文件
    • 2. 时钟配置文件
    • 3. 外设相关的
    • 4. 内核相关的
    • 5. 头文件的配置文件
    • 6. 专门存放中断服务函数的c文件

固件库的使用

固件库就是函数的集合，固件库函数的作用是向下负责与寄存器直接打交道， 向上提供用户函数调用的接口（API）。在 51的开发中我们常常的作法是直接操作寄存器，而对于 STM32 这种级别的 MCU，数百个寄存器记起来又是谈何容易。于是 ST(意法 半导体)推出了官方固件库，固件库将这些寄存器底层操作都封装起来，提供一整套接口（API） 供开发者调用，大多数场合下，你不需要去知道操作的是哪个寄存器，你只需要知道调用哪些函数即可。

以本博的学习板STM32F103ZET6为例，固件库（库函数的集合）是由官方提供的，这个官方是ST公司，而不是正点原子官方。也就是说不仅仅这一型号单片机，ST系列其他型号的单片机库函数依旧可以适用。所以不必担心更换板子后不知如何去编程。

任何处理器，不管它有多么的高级，归根结底都是要对处理器的寄存器进行操作。但是固件库不是万能的，如果想要把 STM32 学透，光读 STM32 固件库是远远不够的，你还是要了 解一下 STM32 的原理。

创建固件库文件夹

新建一个文件夹Template（自己随意起），该目录下四个文件夹如图（名字也可以自己起）

  • Core：一些核心文件和启动文件(或者分开为：CMSIS和STARTUP)
  • Libiraries(FWLIB)：固件库(外设驱动)
  • Project：工程文件，keil创建的工程保存在此
  • User：main函数，应用程序
  • Doc：创建readme.txt工程项目描述文件
  • 将生成的.hex文件存在于OBJ目录下

不同人习惯不同，放置的位置会有一些区别，不过无伤大雅。


在这里插入图片描述

固件库官方源文件拷贝到相应文件夹

Libiraries(FWLIB)

STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver目录下有inc(头文件)和src(.c文件)两个文件copy到Template文件夹下的Libiraries内，里面都是外设的一些驱动，如下所示。


在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

CORE

STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport目录下两个文件copy到之前新建的文件Template下的CORE文件下。

在这里插入图片描述
在这里插入图片描述

\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm目录下还要copy一个启动文件到CORE。
（>128kFLASH大容量的用hd，中等的用md，<64kFLASH小的用ld）战舰板子就用hd

在这里插入图片描述
在这里插入图片描述

Core目录完成，内部显示如下：

在这里插入图片描述

USER

\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x目录下copy三个文件到USER文件。

在这里插入图片描述

在这里插入图片描述

\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template目录下复制以下四个文件到USER。

在这里插入图片描述
在这里插入图片描述

新建工程

打开MDK5新建工程

在这里插入图片描述

目录选择之前新建的template下的User，文件名字自己取

在这里插入图片描述

选择芯片型号，我这里是STM32F103ZE。

江江视频里此处选的STM32F103C8

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

项目新建后的目录

在这里插入图片描述

此时点击之前新建的文件Template下的USER后：（会出现以下文件，点开前两个都是空文件）

在这里插入图片描述

将固件库文件导入到工程

工程下创建文件夹

此时固件库内容的复制已经完成，现在就要在MDK5中将文件导入到工程。在工程下创建文件夹。

江江视频里的方法：
工程下创建文件夹：右键选择Add Group，挨个添加，鼠标长按进行修改名字。
向文件夹内添加文件：直接在主界面双击文件夹，弹出添加界面进行文件的添加。

右键选择Manage Project items…创建三个文件夹(Keil
主界面魔术棒右边是这个快捷键)。

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

文件夹内添加文件

FWLIB:Add Files… \LibLIbiiraries\src(全部文件)

在这里插入图片描述
USER:Add Files… \USER(3个.c文件)
在这里插入图片描述
COREc:Add Files… \CORE(.c文件+.s文件)

在这里插入图片描述

生成.hex文件

点击魔术棒将生成的.hex文件存在于Project(大部分人之前这个文件夹都取名为OBJ)

在这里插入图片描述
在这里插入图片描述

添加头文件路径

此时编译会出现找不到头文件的error。

需添加头文件路径，编译时自动就把头文件包含进来。

在这里插入图片描述

发现编译再次出错

在这里插入图片描述

原因：实际上User目录下的这个.h文件是没有被导入进去的

在这里插入图片描述
在这里插入图片描述

上面这句话说明只有定义了USE_STDPERIPH_DRIVER才会包含这个头文件，所以需要添加宏定义到Define，点击ok。

在这里插入图片描述

再次编译就不报错了

在这里插入图片描述

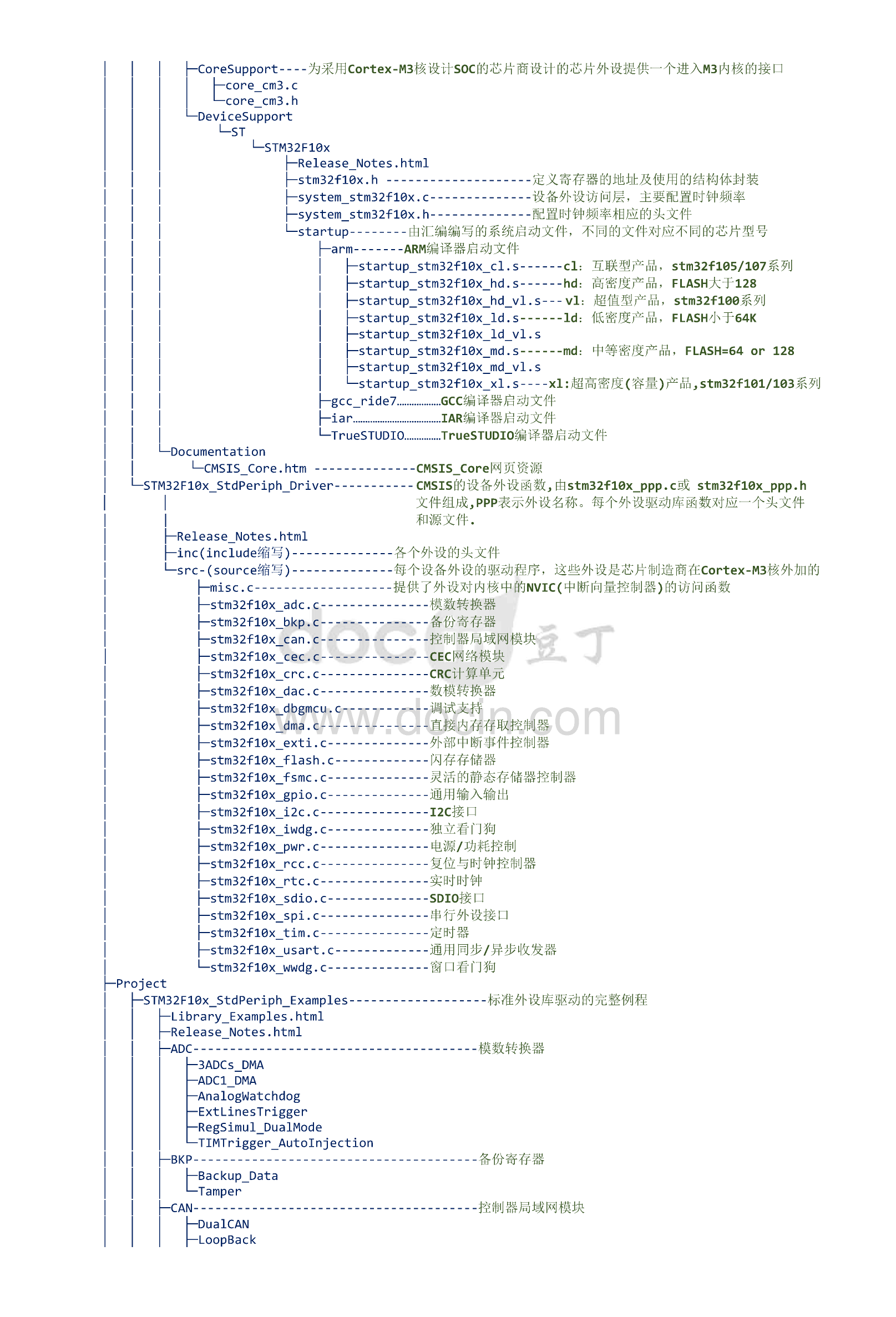

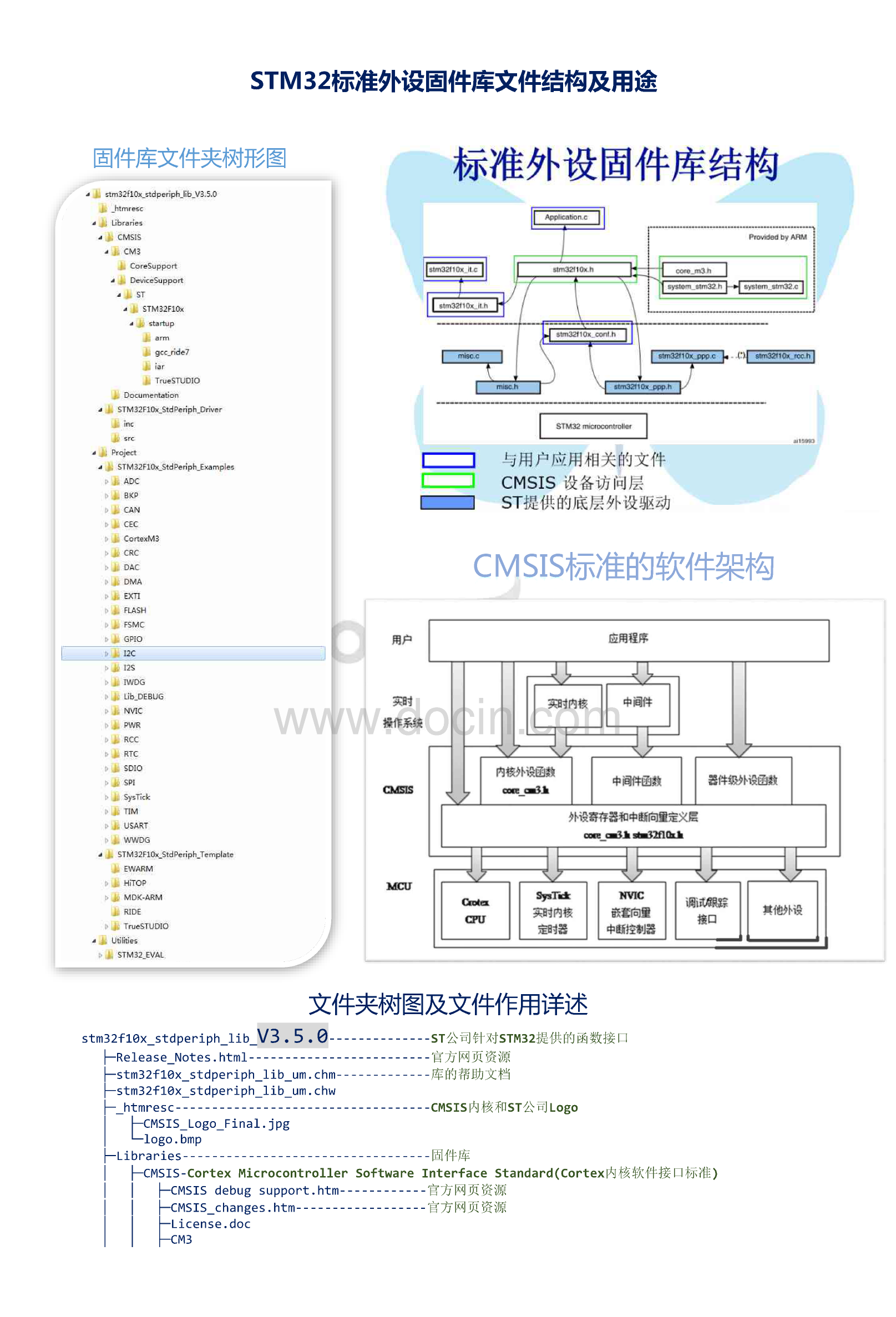

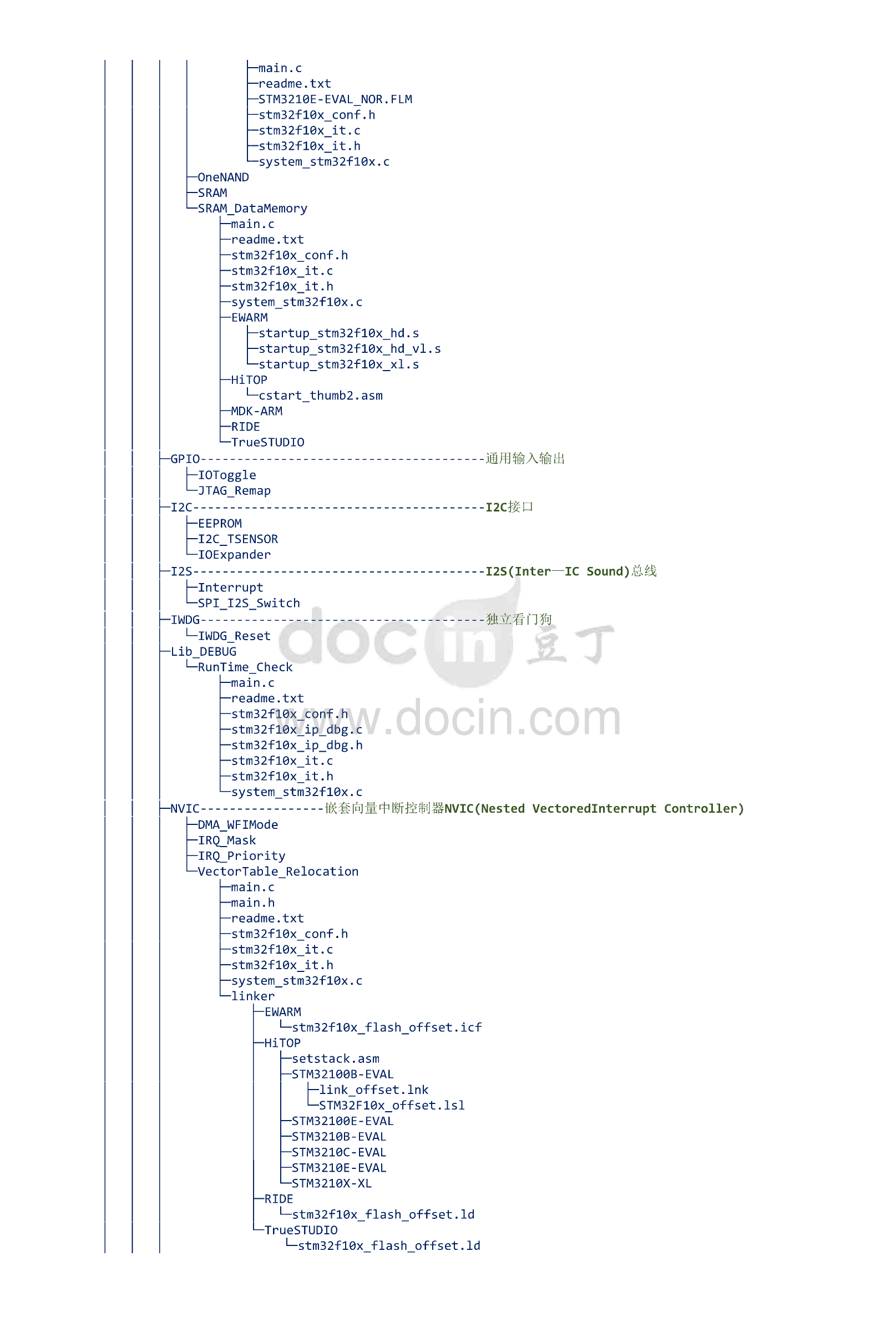

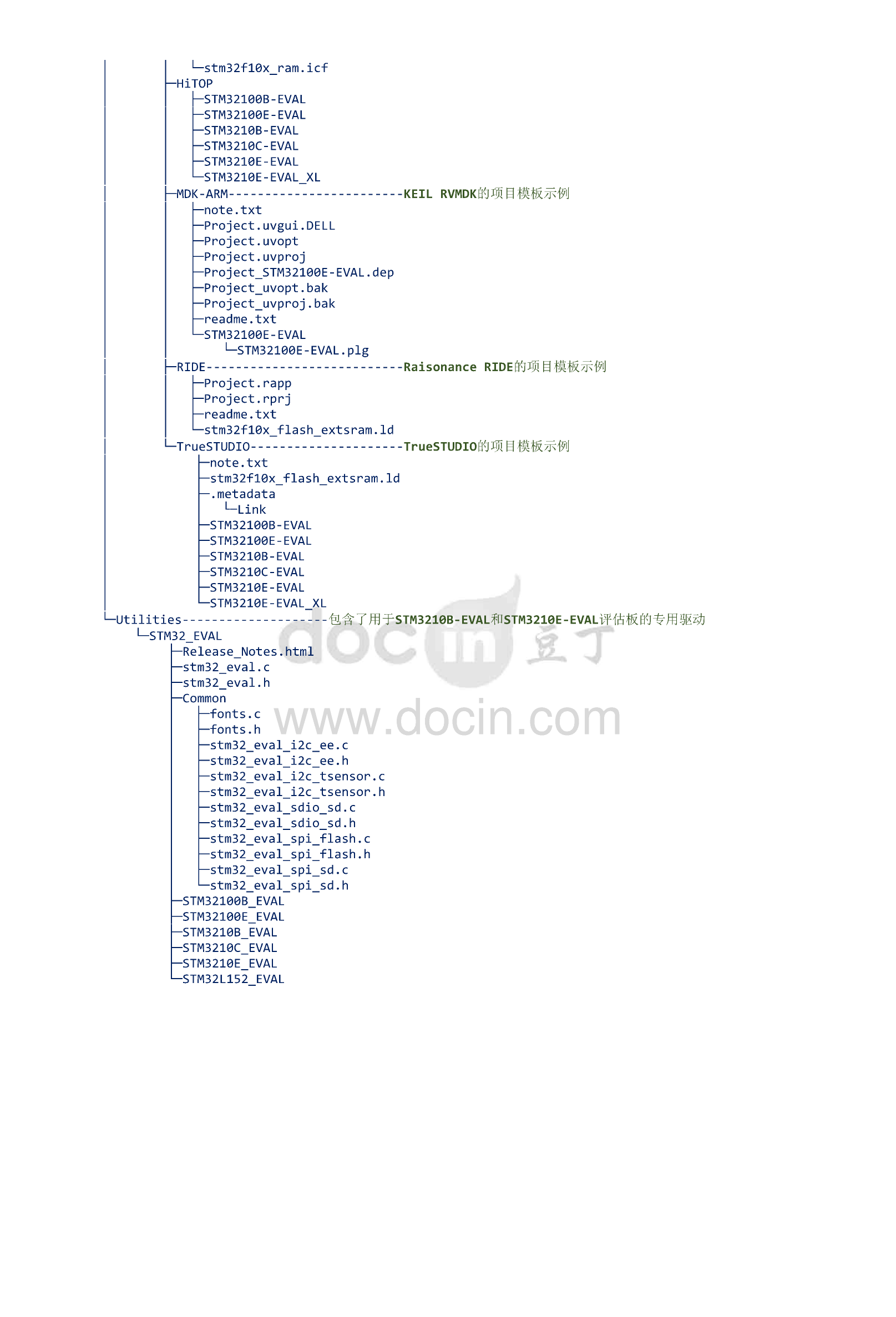

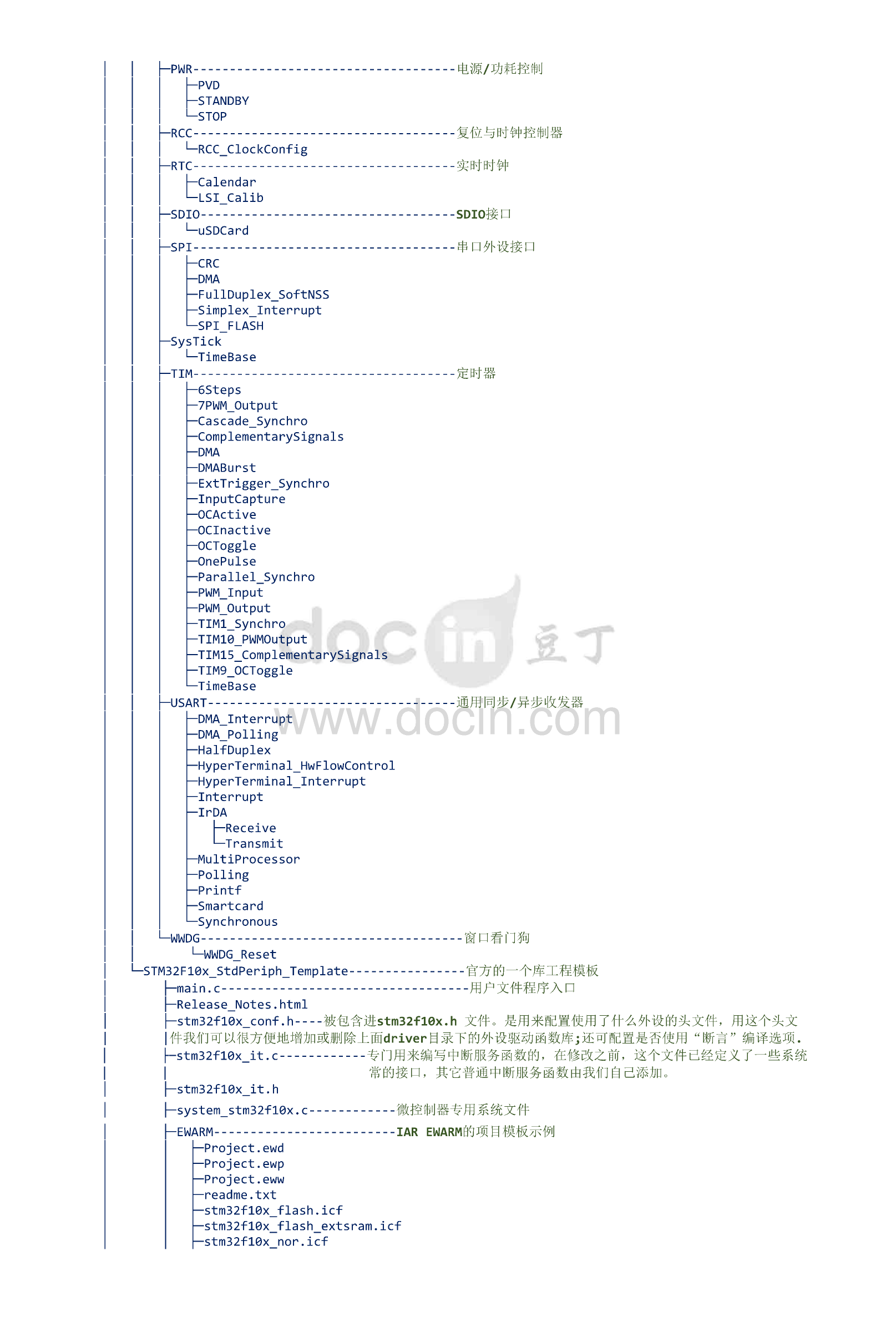

STM32固件库文件树结构简介

STM32固件库文件树及构成详解（库版本：STM32F10x_StdPeriph_Lib_V3.5.0）

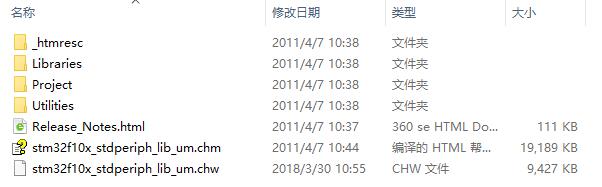

库减压后所有文件夹构成如下：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

Libraries 文件夹

有 CMSIS 和 STM32F10x_StdPeriph_Driver 两个目录，这两个目录包含 固 件 库 核 心 的 所 有 子 文 件 夹 和 文 件 。 其 中 CMSIS 目 录 下 面 是 启 动 文 件 ，STM32F10x_StdPeriph_Driver 放的是 STM32 固件库源码文件。源文件目录下面的 inc 目录存放的是 stm32f10x_xxx.h 头文件,无需改动。src 目录下面放的是 stm32f10x_xxx.c 格式的固件库源码文件。每一个.c 文件和一个相应的.h 文件对应。这里的文件也是固件库的核心文件，每个外设对应的一组文件。

Project 文件夹

有两个文件夹，顾名思义， STM32F10x_StdPeriph_Examples 文件夹下面存放的的 ST 官方提供的固件实例源码，在以后的开发过程中，可以参考修改这个官方提供的实例来快速驱动自己的外设，很多开发板的实例都参考了官方提供的例程源码，这些源码对以后的学习非常重STM32F10x_StdPeriph_Template 文件夹下面存放的是工程模板。Utilities 文件下就是官方评估板的一些对应源码。

固件库的帮助文档

根目录中还有一个 stm32f10x_stdperiph_lib_um.chm 文件，直接打开可以知道，这个文档学习过程中非常有用

STM32固件库内部结构功能简介

这里可参照视频学习：【150集-野火F103霸道/指南者视频教程】
P16 初识STM32固件库—我们认为固件库应该是什么样子的

1. 汇编编写的启动文件

startup_ stm32f10x_ hd.s:设置堆栈指针、设置PC指针、初始化中断向量表、配置系统时钟、对用c库函数_ main最终去到c的世界

  • 1

2. 时钟配置文件

system_ stm32f10x.c: 把外部时钟HSE=8M， 经过PLL倍频为72M。

  • 1

3. 外设相关的

stm32f10x.h: 实现了内核之外的外设的寄存器映射
XXX: GPIO、 USRAT、 I2C、 SPI、 FSMC
stm32f10x_ xx.c: 外设的驱动函数库文件
stm32f10x__xx.h:存放外设的初始化结构体，外设初始化结构体成员的参数列表，外设固件库函数的声明

  • 1
  • 2
  • 3
  • 4

4. 内核相关的

CMSIS - Cortex 微控制器软件接口标准
core_cm3.h:实现了内核里面外设的寄存器映射
core_ _cm3.c .
NVIC(嵌套向量中断控制器)、sysTick(系统滴答定时器)
misc.h
misc.c

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

5. 头文件的配置文件

stm32f10x_ _conf.h: 头文件的头文件
/ /stm32f10x_ _usart.h
/ /stm32f10x_ _i2c.h
/ /stm32f10x_ spi.h
/ /stm32f10x_ adc.h
/ /stm32f10x_ fsmc.h

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

6. 专门存放中断服务函数的c文件

stm32f10x_ it.c
stm32f10x_ it.h
中断服务函数你可以随意放在其他的地方，并不是一定要放在stm32f10x_it.c

  • 1
  • 2
  • 3
