1、I.MX6ULL 官方 SDK 包简介
NXP 针对 I.MX6ULL 编写了一个 SDK 包，这个 SDK 包就类似于 STM32 的 STD 库或者HAL 库，这个 SDK 包提供了 Windows 和 Linux 两种版本，分别针对主机系统是 Windows 和Linux。因为我们是在 Windows 下使用 Source Insight 来编写代码的，因此我们使用的是 Windows版本的。 Windows 版本 SDK 里面的例程提供了 IAR 版本。
肯定有人会问既然 NXP 提供了 IAR版本的 SDK，那我们为什么不用 IAR 来完成裸机试验，偏偏要用复杂的 GCC？因为我们要从简单的裸机开始掌握 Linux 下的 GCC 开发方法，包括 Ubuntu 操作系统的使用、 Makefile 的编写、 shell 等等。如果为了偷懒而使用 IAR 开发裸机的话，那么后续学习 Uboot 移植、 Linux 移植和 Linux 驱动开发就会很难上手，因为开发环境都不熟悉！再者，不是所有的半导体厂商都会为 Cortex-A 架构的芯片编写裸机 SDK 包，我使用过那么多的 Cotex-A 系列芯片，也就发现了 NXP 给 I.MX6ULL 编写了裸机 SDK 包。而且去 NXP 官网看一下，会发现只有 I.MX6ULL这一款 Cotex-A 内核的芯片有裸机 SDK 包， NXP 的其它 Cotex-A 芯片都没有。
说明在 NXP 的定位里面， I.MX6ULL 就是一个 Cotex-A 内核的高端单片机，定位类似 ST 的 STM32H7。说这么多的目的就是想告诉大家，使用 Cortex-A 内核芯片的时候不要想着有类似 STM32 库一样的东西， I.MX6ULL 是一个特例，基本所有的 Cortex-A 内核的芯片都不会提供裸机 SDK 包。因此在使用 STM32 的时候那些用起来很顺手的库文件，在 Cotex-A 芯片下基本都需要我们自行编写，比如.s 启动文件、寄存器定义等等。
学习裸机目的就是为了后面的驱动做准备的（高端芯片肯定要跑操作系统的，不可能像STM32那样跑纯裸机），所以我们尽可能的自己原生态的操作寄存器，少用这些库，这里只是了解一下恩智浦公司开发的这些库以及如何使用。
下载地址：
1.官方下载：https://www.nxp.com/
2.网盘：https://pan.baidu.com/s/17jrT_DhMZof4_KYHjgWOWg
提取码：8hdo

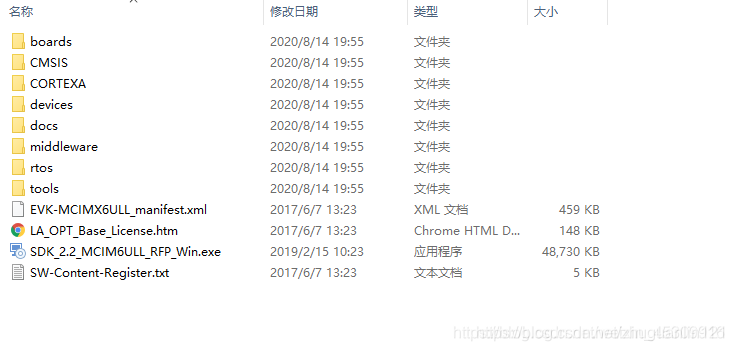

下载后安装，安装后SDK包如图：
我们不是讲解 SDK 包如何开发的，我们只是需要 SDK 包里面的几个文件，所以就不去详细的讲解这个 SDK 包了，感兴趣的可以看一下，所有的例程都在 boards 这个文件夹里面。我们重点是需要 SDK 包里面与寄存器定义相关的文件，一共需要如下三个文件：
fsl_common.h：位置为 SDK_2.2_MCIM6ULL\devices\MCIMX6Y2\drivers\fsl_common.h。
fsl_iomuxc.h: 位置为 SDK_2.2_MCIM6ULL\devices\MCIMX6Y2\drivers\fsl_iomuxc.h。
MCIMX6Y2.h: 位置为 SDK_2.2_MCIM6ULL\devices\MCIMX6Y2\MCIMX6YH2.h。
整个 SDK 包我们就需要上面这三个文件，把这三个文件准备好，我们后面移植要用。
2、实验程序的编写
2.1、SDK文件的移植
使用 VSCode 新建工程，将 fsl_common.h、 fsl_iomuxc.h 和 MCIMX6Y2.h 这三个文件拷贝到工程中，这三个文件直接编译的话肯定会出错的！需要对其做删减，因为这三个文件里面的代码都比较大，所以就不详细列出这三个文件删减以后的内容了。
删减后的资源下载地址：
链接：https://pan.baidu.com/s/1FTyJe-AZUtjjXAlgUcHbIw
提取码：y2r4
2.2、创建cc.h文件
新建一个名为 cc.h 的头文件， cc.h 里面存放一些 SDK 库文件需要使用到的数据类型，不定义的话编译是会出错的。在cc.h 里面输入如下代码：
#ifndef __CC_H
#define __CC_H/** 自定义一些数据类型供库文件使用*/
#define __I volatile
#define __O volatile
#define __IO volatiletypedef signed char int8_t;
typedef signed short int int16_t;
typedef signed int int32_t;
typedef unsigned char uint8_t;
typedef unsigned short int uint16_t;
typedef unsigned int uint32_t;
typedef unsigned long long uint64_t;
typedef signed char s8;
typedef signed short int s16;
typedef signed int s32;
typedef signed long long int s64;
typedef unsigned char u8;
typedef unsigned short int u16;
typedef unsigned int u32;
typedef unsigned long long int u64;#endif
2.3、编写实验代码
新建 start.S 和 main.c 这两个文件
2.3.1、main.c
#include "fsl_common.h"
#include "fsl_iomuxc.h"
#include "MCIMX6Y2.h"/*使能外设时钟*/
void clk_enable(void)
{CCM->CCGR0 =0xFFFFFFFF;CCM->CCGR1 =0xFFFFFFFF;CCM->CCGR2 =0xFFFFFFFF;CCM->CCGR3 =0xFFFFFFFF;CCM->CCGR4 =0xFFFFFFFF;CCM->CCGR5 =0xFFFFFFFF;CCM->CCGR6 =0xFFFFFFFF;}/*初始化LED灯*/
void led_init(void)
{IOMUXC_SetPinMux(IOMUXC_GPIO1_IO03_GPIO1_IO03,0); /*复用为GPIO--IO03 */IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO03_GPIO1_IO03,0x10B0);/*设置GPIO__IO03电器属性*/GPIO1->GDIR=0x8;//设置为输出GPIO1->DR=0x0; //设置为低电平，打开LED灯}
/*短延时*/
void delay_short(volatile unsigned int n)
{while(n--){}}
/** 延时 一次循环大概是1ms 在主频396MHz* n:延时ms数
*/
void delay(volatile unsigned int n)
{while (n--){delay_short(0x7ff);}}
/*打开LED灯*/
void led_on(void)
{GPIO1->DR&= ~(1<<3); //bit3清零}
/*关闭LED灯*/
void led_off(void )
{GPIO1->DR |= (1<<3); //bit3置1
}
int main()
{clk_enable(); //使能外设时钟led_init(); //初始化LEDwhile(1){led_off(); delay(1000);led_on();delay(1000);}return 0;
}
我们重点来看一下 led_init 函数中的第 22 行和第 25 行，这两行的内容如下：
IOMUXC_SetPinMux(IOMUXC_GPIO1_IO03_GPIO1_IO03, 0);
IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO03_GPIO1_IO03, 0X10B0);
这 里 使 用 了 两 个 函 数 IOMUXC_SetPinMux 和 IOMUXC_SetPinConfig ， 其 中 函 数IOMUXC_SetPinMux 是 用 来 设 置 IO 复 用 功 能 的 ， 最 终 肯 定 设 置 的 是 寄 存 器“IOMUXC_SW_MUX_CTL_PAD_XX”。函数 IOMUXC_SetPinConfig 设置的是 IO 的上下拉、速度等的，也就是寄存器“IOMUXC_SW_PAD_CTL_PAD_XX”，所以上面两个函数其实就是上一章中的：
IOMUX_SW_MUX->GPIO1_IO03 = 0X5;
IOMUX_SW_PAD->GPIO1_IO03 = 0X10B0;
函数 IOMUXC_SetPinMux 在文件 fsl_iomuxc.h 中定义，函数源码如下：
static inline void IOMUXC_SetPinMux(uint32_t muxRegister,uint32_t muxMode,uint32_t inputRegister,uint32_t inputDaisy,uint32_t configRegister,uint32_t inputOnfield)
{
*((volatile uint32_t *)muxRegister) =IOMUXC_SW_MUX_CTL_PAD_MUX_MODE(muxMode) |IOMUXC_SW_MUX_CTL_PAD_SION(inputOnfield);
if (inputRegister){*((volatile uint32_t *)inputRegister) =IOMUXC_SELECT_INPUT_DAISY(inputDaisy);}
}
函数 IOMUXC_SetPinMux 有 6 个参数，这 6 个参数的函数如下：
- muxRegister ： IO 的 复 用 寄 存 器 地 址 ， 比 如 GPIO1_IO03 的 IO 复 用 寄 存 SW_MUX_CTL_PAD_GPIO1_IO03 的地址为 0X020E0068。
- muxMode： IO 复用值，也就是 ALT0~ALT8，对应数字 0~8，比如要将 GPIO1_IO03 设置为 GPIO 功能的话此参数就要设置为 5。
- inputRegister： 外设输入 IO 选择寄存器地址，有些 IO 在设置为其他的复用功能以后还需要设置 IO 输入寄存器，比如 GPIO1_IO03 要复用为 UART1_RX 的话还需要设置寄存器UART1_RX_DATA_SELECT_INPUT，此寄存器地址为0X020E0624。
- inputDaisy： 寄存器 inputRegister 的值，比如 GPIO1_IO03 要作为 UART1_RX 引脚的话此参数就是 1。
- configRegister：未使用，函数 IOMUXC_SetPinConfig 会使用这个寄存器。
- inputOnfield ： IO 软 件 输 入 使 能 ， 以 GPIO1_IO03 为 例 就 是 寄 存 器SW_MUX_CTL_PAD_GPIO1_IO03 的 SION 位(bit4)。如果需要使能 GPIO1_IO03 的软件输入功能的话此参数应该为 1，否则的话就为 0。
第一次看到上面代码的时候肯定会奇怪，为何只有两个参数？不是应该 6 个参数的吗？不要着急，先看一个 IOMUXC_GPIO1_IO03_GPIO1_IO03 是个什么玩意。这是个宏，在文件fsl_iomuxc.h 中有定义， NXP 的 SDK 库将一个 IO 的所有复用功能都定义了一个宏，比如GPIO1_IO03 就有如下 9 个宏定义:
IOMUXC_GPIO1_IO03_I2C1_SDA
IOMUXC_GPIO1_IO03_GPT1_COMPARE3
IOMUXC_GPIO1_IO03_USB_OTG2_OC
IOMUXC_GPIO1_IO03_USDHC1_CD_B
IOMUXC_GPIO1_IO03_GPIO1_IO03
IOMUXC_GPIO1_IO03_CCM_DI0_EXT_CLK
IOMUXC_GPIO1_IO03_SRC_TESTER_ACK
IOMUXC_GPIO1_IO03_UART1_RX
IOMUXC_GPIO1_IO03_UART1_TX
上面 9 个宏定义分别对应着 GPIO1_IO03 的九种复用功能，比如复用为 GPIO 的宏定义就是：
#define IOMUXC_GPIO1_IO03_GPIO1_IO03 0x020E0068U, 0x5U, 0x00000000U, 0x0U, 0x020E02F4U
将这个宏带入到“示例代码 22 行以后就是：
IOMUXC_SetPinMux (0x020E0068U, 0x5U, 0x00000000U, 0x0U, 0x020E02F4U, 0);
这样就与函数 IOMUXC_SetPinMux 的 6 个参数对应起来了，如果我们要将 GPIO1_IO03 复用为 I2C1_SDA 的话就可以使用如下代码：
IOMUXC_SetPinMux(IOMUXC_GPIO1_IO03_I2C1_SDA, 0);
函数 IOMUXC_SetPinConfig，此函数同样在文件 fsl_iomuxc.h 中有定义，函数源码如下：
static inline void IOMUXC_SetPinConfig(uint32_t muxRegister,uint32_t muxMode,uint32_t inputRegister,uint32_t inputDaisy,uint32_t configRegister,uint32_t configValue)
{
if (configRegister)
{
*((volatile uint32_t *)configRegister) = configValue;
}
}
函数 IOMUXC_SetPinConfig 有 6 个参数，其中前五个参数和函数 IOMUXC_SetPinMux 一样，但是此函数只使用了参数 configRegister 和 configValue， cofigRegister 参数是 IO 配置寄存器地址，比如 GPIO1_IO03 的 IO 配置寄存器为 IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO03，其地址为 0X020E02F4，参数 configValue 就是要写入到寄存器 configRegister 的值。同理，25 行展开以后就是：
IOMUXC_SetPinConfig(0x020E0068U, 0x5U, 0x00000000U, 0x0U, 0x020E02F4U, 0X10B0);
根据函数 IOMUXC_SetPinConfig 的源码可以知道，上面函数就是将寄存器 0x020E02F4 的值设置为 0X10B0。函数 IOMUXC_SetPinMux 和 IOMUXC_SetPinConfig 就讲解到这里，我们以后就可以使用这两个函数来方便的配置 IO 的复用功能和 IO 配置。
2.3.2、start.s
.global _start
.global _bss_start
_bss_start:.word __bss_start
.global _bss_end
_bss_end:.word __bss_end_start:/*设置处理器进入SVC模式 */mrs r0,cpsr /*读取cpsr到r0 */bic r0,r0,#0x1f /*清除cpsr的bit4--0 */orr r0,r0,#0x13 /*使用SVC模式 */msr cpsr,r0 /*将r0写入到cpsr中去 *//*清除bss段 */ldr r0, _bss_startldr r1, _bss_endmov r2, #0bss_loop:stmia r0!, {r2}cmp r0, r1ble bss_loop/*设置SP指针 */ldr sp,=0x80200000b main /*跳转到C语言main函数 */
2.3.3、编写链接脚本
SECTIONS
{. = 0x87800000;.text :{start.o*(.text)}.rodata ALIGN(4) : {*(.rodata*)}.data ALIGN(4) : {*(.data)}__bss_start = .;.bss ALIGN(4) : { *(.bss) *(COMMON)}__bss_end = .;
}
2.3.4、编写Makefile
CROSS_COMPILE ?= arm-linux-gnueabihf-
NAME ?= ledcCC := $(CROSS_COMPILE)gcc
LD := $(CROSS_COMPILE)ld
OBJCOPY := $(CROSS_COMPILE)objcopy
OBJDUMP := $(CROSS_COMPILE)objdumpOBJS := start.o main.o$(NAME).bin : $(OBJS)$(LD) -Timx6ul.lds -o $(NAME).elf $^$(OBJCOPY) -O binary -S $(NAME).elf $@$(OBJDUMP) -D -m arm $(NAME).elf > $(NAME).dis%.o : %.c $(CC) -Wall -nostdlib -c -O2 -o $@ $<%.o : %.s$(CC) -Wall -nostdlib -c -O2 -o $@ $<clean:rm -rf *.o $(NAME).elf $(NAME).bin $(NAME).dis
3.编译下载
使用 Make 命令编译代码，编译成功以后使用软件 imxdownload 将编译完成的 ledc.bin 文件下载到 SD 卡中，命令如下：
chmod 777 imxdownload //给予 imxdownload 可执行权限，一次即可
./imxdownload ledc.bin /dev/sdd //烧写到 SD 卡中
烧写成功以后将 SD 卡插到开发板的 SD 卡槽中，然后复位开发板，如果代码运行正常的话 LED0 就会以1000ms 的时间间隔亮灭
