基于wemos D1的无线遥控灯(433m无线模块)

参考:基于wemos D1的无线遥控灯(433m无线模块)
作者:一只小阿大:)
发布时间: 2021-04-16 09:25:53
网址:https://blog.csdn.net/qq_44610809/article/details/115747714

项目软硬件平台及开发环境

1.硬件平台

开发板:wemos D1
特性
1.基于ESP-8266EX
2.Arduino兼容,使用rduino IDE来编程
3.11 x I/O 引脚
4.1 x ADC 引脚(输入范围0-3.3V)
5.板载5V 1A开关电源(高输入电压24V)
在这里插入图片描述

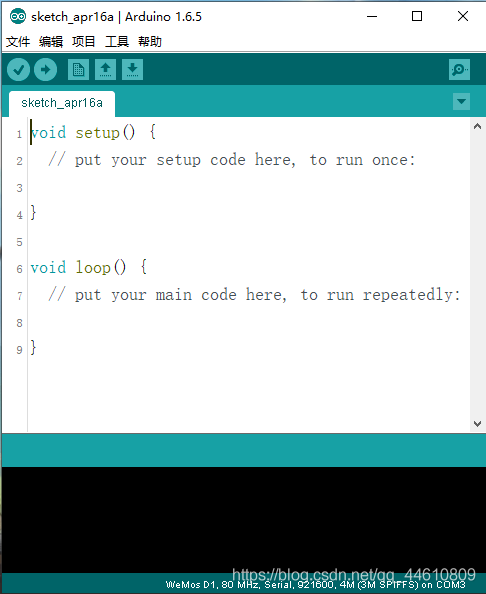

2.软件平台

2.1平台介绍

Arduino是一款便捷灵活、方便上手的开源电子原型平台。包含硬件(各种型号的Arduino板)和软件(ArduinoIDE)。

2.2平台特点

  • 跨平台
    Arduino IDE可以在Windows、Macintosh OS X、Linux三大主流操作系统上运行,而其他的大多数控制器只能在Windows上开发。
  • 简单清晰
    Arduino IDE基于processing IDE开发。对于初学者来说,极易掌握,同时有着足够的灵活性。Arduino语言基于wiring语言开发,是对 avr-gcc库的二次封装,不需要太多的单片机基础、编程基础,简单学习后,你也可以快速的进行开发。
  • 开放性
    Arduino的硬件原理图、电路图、IDE软件及核心库文件都是开源的,在开源协议范围内里可以任意修改原始设计及相应代码。
  • 发展迅速
    Arduino不仅仅是全球最流行的开源硬件,也是一个优秀的硬件开发平台,更是硬件开发的趋势。Arduino简单的开发方式使得开发者更关注创意与实现,更快的完成自己的项目开发,大大节约了学习的成本,缩短了开发的周期。
    因为Arduino的种种优势,越来越多的专业硬件开发者已经或开始使用

Arduino来开发他们的项目、产品;越来越多的软件开发者使用Arduino进入硬件、物联网等开发领域;大学课题,自动化、软件,甚至艺术专业,也纷纷开展了Arduino相关课程。

在这里插入图片描述

需要的硬件以及接线图

1.硬件

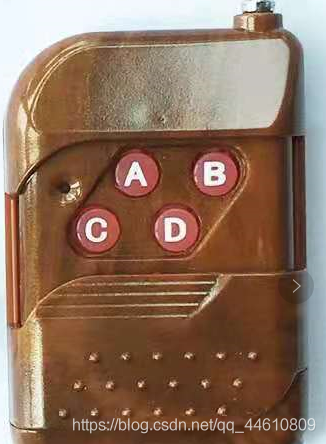

所需要的硬件有:wemos D1,433M无线模块,发射器,继电器,电源,小灯(对照下图顺序,电源和小灯应该就不需要图片了吧,想看的话看下面的实物接线图)
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

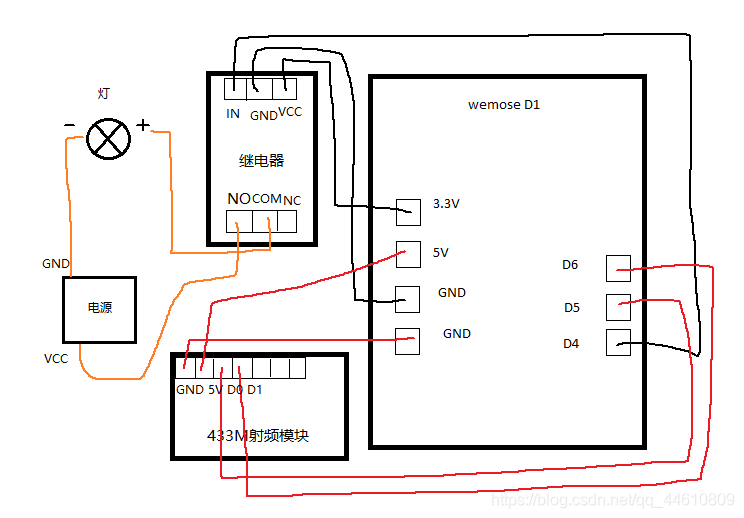

2.接线图

这张图我画了好久嘞,个人感觉已经很清楚了
在这里插入图片描述

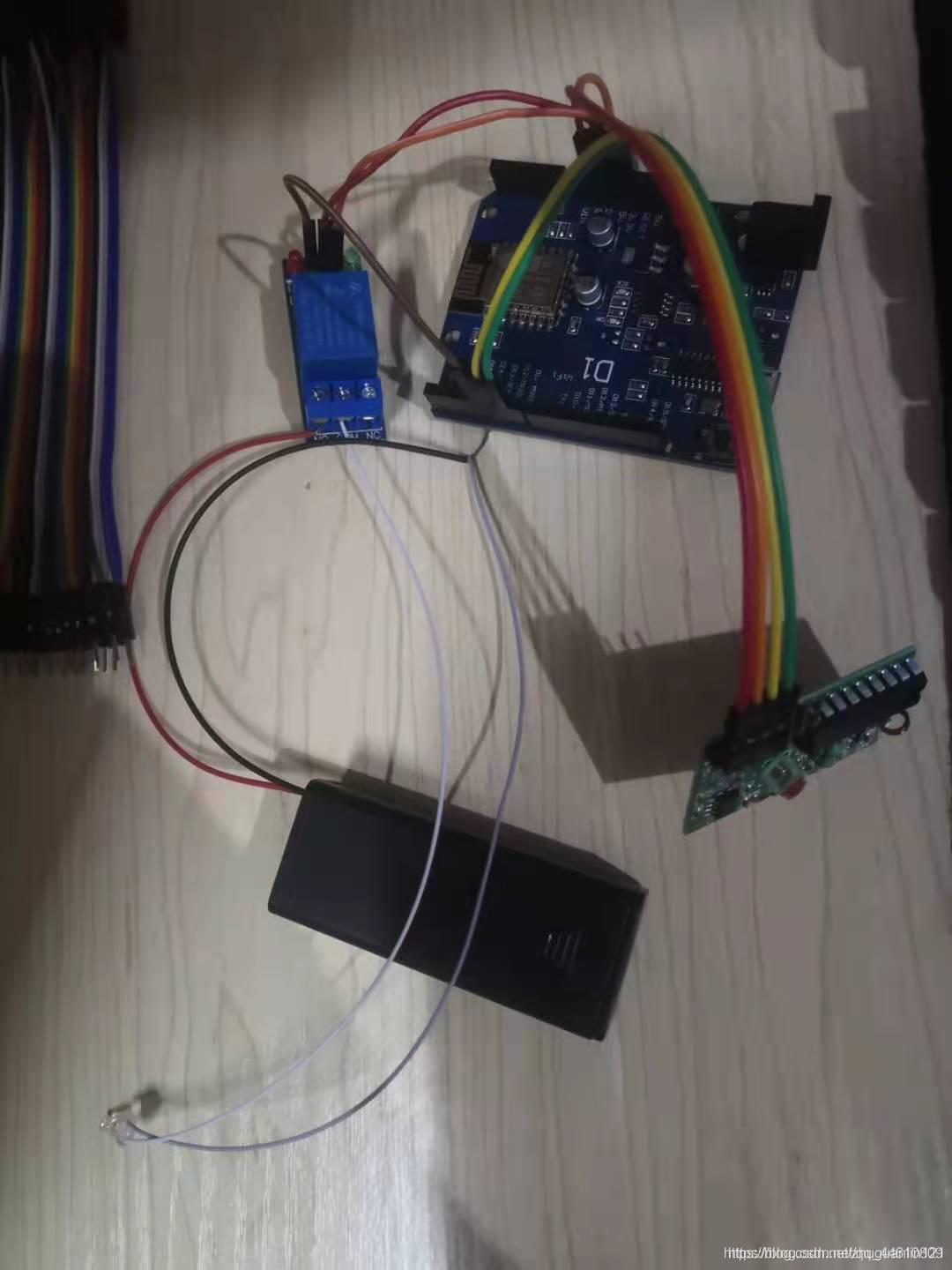

实物接线图:
手机拍的有点大,见谅见谅
在这里插入图片描述

代码的实现

#define JIDIANQI D4
#define OPEN D5
#define CLOSE D6void jiDianQi()//继电器初始化
{pinMode(JIDIANQI,OUTPUT); digitalWrite(JIDIANQI,HIGH);
}void setup() {jiDianQi();pinMode(OPEN,INPUT);//初始化引脚pinMode(CLOSE,INPUT);Serial.begin(9600);//波特率为9600
}void loop() {//digitalWrite(JIDIANQI,LOW);//digitalWrite(JIDIANQI,HIGH);int open;int close;open = digitalRead(OPEN);close = digitalRead(CLOSE);if(open == 1){digitalWrite(JIDIANQI,LOW);}if(close == 1){digitalWrite(JIDIANQI,HIGH);}//Serial.println(open);//A//Serial.println(close);//B
}

总结

我本来拍了个视频想展示效果的,不能直接上传就放弃了。

Arduino的setup里面的代码只执行一次,一般用来初始化,loop就相当于主函数外面加个一个while循环,会一直循环里面的代码。

433M只连了两根线嘛,不知道接的这两根线是发射器上的哪两个按键,所以测试了一下,也就是loop里面的注释。

除了可以用433M无线模块控制灯,还可以用超声波模块,比如小于10cm灯亮。也可以用火焰传感器,感应到火焰灯开。灯也可以替换蜂鸣器之类的,看你想要做什么啦~

比如做个wifi避障小车,智能感应垃圾桶等等,换汤不换药。
