异步通知实验(信号)

目录

  • 异步通知
    • 异步通知简介
    • 驱动中的信号处理
    • 应用程序对异步通知的处理
  • 硬件原理图分析
  • 实验程序编写
    • 修改设备树文件
    • 程序编写
    • 编写测试APP
  • 运行测试
    • 编译驱动程序和测试APP
    • 运行测试

在前面使用阻塞或者非阻塞的方式来读取驱动中按键值都是应用程序主动读取的,对于非阻塞方式来说还需要应用程序通过poll 函数不断的轮询。最好的方式就是驱动程序能主动向应用程序发出通知,报告自己可以访问,然后应用程序在从驱动程序中读取或写入数据,类似于我们在裸机例程中讲解的中断。Linux 提供了异步通知这个机制来完成此功能,本章我们就来学习一下异步通知以及如何在驱动中添加异步通知相关处理代码。

异步通知

异步通知简介

我们首先来回顾一下“中断”,中断是处理器提供的一种异步机制,我们配置好中断以后就可以让处理器去处理其他的事情了,当中断发生以后会触发我们事先设置好的中断服务函数,在中断服务函数中做具体的处理。比如我们在裸机篇里面编写的GPIO 按键中断实验,我们通过按键去开关蜂鸣器,采用中断以后处理器就不需要时刻的去查看按键有没有被按下,因为按键按下以后会自动触发中断。

Linux 应用程序可以通过阻塞或者非阻塞这两种方式来访问驱动设备;

  • 通过阻塞方式访问的话应用程序会处于休眠态(挂起),等待驱动设备可以使用
  • 非阻塞方式的话会通过poll 函数来不断的轮询,查看驱动设备文件是否可以使用。

这两种方式都需要应用程序主动的去查询设备的使用情况,如果能提供一种类似中断的机制,当驱动程序可以访问的时候主动告诉应用程序那就最好了,“信号”为此应运而生。

信号(异步通知):类似于我们硬件上使用的“中断”,只不过信号是软件层次上的。算是在软件层次上对中断的一种模拟,驱动可以通过主动向应用程序发送信号的方式来报告自己可以访问了,应用程序获取到信号以后就可以从驱动设备中读取或者写入数据了。整个过程就相当于应用程序收到了驱动发送过来了的一个中断,然后应用程序去响应这个中断,在整个处理过程中应用程序并没有去查询驱动设备是否可以访问,一切都是由驱动设备自己告诉给应用程序的。

阻塞、非阻塞、异步通知,这三种是针对不同的场合提出来的不同的解决方法,没有优劣之分,在实际的工作和学习中,根据自己的实际需求选择合适的处理方法即可。

异步通知的核心就是信号,在arch/xtensa/include/uapi/asm/signal.h 文件中定义了Linux 所支持的所有信号,这些信号如下所示:

34 #define SIGHUP 1 /* 终端挂起或控制进程终止*/
35 #define SIGINT 2 /* 终端中断(Ctrl+C组合键) */
36 #define SIGQUIT 3 /* 终端退出(Ctrl+\组合键) */
37 #define SIGILL 4 /* 非法指令*/
38 #define SIGTRAP 5 /* debug使用,有断点指令产生*/
39 #define SIGABRT 6 /* 由abort(3)发出的退出指令*/
40 #define SIGIOT 6 /* IOT指令*/
41 #define SIGBUS 7 /* 总线错误*/
42 #define SIGFPE 8 /* 浮点运算错误*/
43 #define SIGKILL 9 /* 杀死、终止进程*/
44 #define SIGUSR1 10 /* 用户自定义信号1 */
45 #define SIGSEGV 11 /* 段违例(无效的内存段) */
46 #define SIGUSR2 12 /* 用户自定义信号2 */
47 #define SIGPIPE 13 /* 向非读管道写入数据*/
48 #define SIGALRM 14 /* 闹钟*/
49 #define SIGTERM 15 /* 软件终止*/
50 #define SIGSTKFLT 16 /* 栈异常*/
51 #define SIGCHLD 17 /* 子进程结束*/
52 #define SIGCONT 18 /* 进程继续*/
53 #define SIGSTOP 19 /* 停止进程的执行,只是暂停*/

在示例代码53.1.1.1 中的这些信号中,除了SIGKILL(9)和SIGSTOP(19)这两个信号不能被忽略外,其他的信号都可以忽略。这些信号就相当于中断号,不同的中断号代表了不同的中断,不同的中断所做的处理不同,因此,驱动程序可以通过向应用程序发送不同的信号来实现不同的功能。

我们使用中断的时候需要设置中断处理函数,同样的,如果要在应用程序中使用信号,那么就必须设置信号所使用的信号处理函数,在应用程序中使用signal 函数来设置指定信号的处理函数,signal 函数原型如下所示:

sighandler_t signal(int signum, sighandler_t handler)

函数参数和返回值含义如下:
signum:要设置处理函数的信号。
handler:信号的处理函数。
返回值:设置成功的话返回信号的前一个处理函数,设置失败的话返回SIG_ERR。
信号处理函数原型如下所示:

typedef void (*sighandler_t)(int)

我们前面讲解的使用“kill -9 PID”杀死指定进程的方法就是向指定的进程(PID)发送SIGKILL 这个信号。当按下键盘上的CTRL+C 组合键以后会向当前正在占用终端的应用程序发出SIGINT 信号,SIGINT 信号默认的动作是关闭当前应用程序。这里我们修改一下SIGINT 信号的默认处理函数,当按下CTRL+C 组合键以后先在终端上打印出“SIGINT signal!”这行字符串,然后再关闭当前应用程序。新建signaltest.c 文件,然后输入如下所示内容:

1 #include "stdlib.h"
2 #include "stdio.h"
3 #include "signal.h"
4
5 void sigint_handler(int num)
6 {
7 printf("\r\nSIGINT signal!\r\n");
8 exit(0);

在示例代码53.1.1.2 中我们设置SIGINT 信号的处理函数为sigint_handler,当按下CTRL+C向signaltest 发送SIGINT 信号以后sigint_handler 函数就会执行,此函数先输出一行“SIGINT signal!”字符串,然后调用exit 函数关闭signaltest 应用程序。
使用如下命令编译signaltest.c:

gcc signaltest.c -o signaltest

然后输入“./signaltest”命令打开signaltest 这个应用程序,然后按下键盘上的CTRL+C 组合键,结果如图53.1.1.1 所示:
在这里插入图片描述

从图53.1.1.1 可以看出,当按下CTRL+C 组合键以后sigint_handler 这个SIGINT 信号处理函数执行了,并且输出了“SIGINT signal!”这行字符串。

驱动中的信号处理

1、fasync_struct 结构体

首先我们需要在驱动程序中定义一个fasync_struct 结构体指针变量,fasync_struct 结构体内容如下:

struct fasync_struct {
spinlock_t fa_lock;
int magic;
int fa_fd;
struct fasync_struct *fa_next;
struct file *fa_file;
struct rcu_head fa_rcu;
};

一般将fasync_struct 结构体指针变量定义到设备结构体中,比如在上一章节的imx6uirq_dev结构体中添加一个fasync_struct 结构体指针变量,结果如下所示:

1 struct imx6uirq_dev {
2 struct device *dev;
3 struct class *cls;
4 struct cdev cdev;
......
14 struct fasync_struct *async_queue; /* 异步相关结构体*/
15 };

第14 行就是在imx6uirq_dev 中添加了一个fasync_struct 结构体指针变量。

2、fasync 函数
如果要使用异步通知,需要在设备驱动中实现file_operations 操作集中的fasync 函数,此函数格式如下所示:

int (*fasync) (int fd, struct file *filp, int on)

fasync 函数里面一般通过调用fasync_helper 函数来初始化前面定义的fasync_struct 结构体指针,fasync_helper 函数原型如下:

int fasync_helper(int fd, struct file * filp, int on, struct fasync_struct **fapp)

fasync_helper 函数的前三个参数就是fasync 函数的那三个参数,第四个参数就是要初始化的fasync_struct 结构体指针变量。当应用程序通过“fcntl(fd, F_SETFL, flags | FASYNC)”改变fasync 标记的时候,驱动程序file_operations 操作集中的fasync 函数就会执行。

驱动程序中的fasync 函数参考示例如下:

1 struct xxx_dev {
2 ......
3 struct fasync_struct *async_queue; /* 异步相关结构体*/
4 };
5
6 static int xxx_fasync(int fd, struct file *filp, int on)
7 {
8 struct xxx_dev *dev = (xxx_dev)filp->private_data;
9
10 if (fasync_helper(fd, filp, on, &dev->async_queue) < 0)
11 return -EIO;
12 return 0;
13 }
14
15 static struct file_operations xxx_ops = {
16 ......
17 .fasync = xxx_fasync,
18 ......
19 };

在关闭驱动文件的时候需要在file_operations 操作集中的release 函数中释放fasync_struct,fasync_struct 的释放函数同样为fasync_helper,release 函数参数参考实例如下:

1 static int xxx_release(struct inode *inode, struct file *filp)
2 {
3 return xxx_fasync(-1, filp, 0); /* 删除异步通知*/
4 }
5
6 static struct file_operations xxx_ops = {
7 ......
8 .release = xxx_release,
9 };

第3 行通过调用示例代码53.1.2.3 中的xxx_fasync 函数来完成fasync_struct 的释放工作,但是,其最终还是通过fasync_helper 函数完成释放工作。

1、kill_fasync 函数
当设备可以访问的时候,驱动程序需要向应用程序发出信号,相当于产生“中断”。kill_fasync函数负责发送指定的信号,kill_fasync 函数原型如下所示:

void kill_fasync(struct fasync_struct **fp, int sig, int band)

函数参数和返回值含义如下:
fp:要操作的fasync_struct。
sig:要发送的信号。
band:可读时设置为POLL_IN,可写时设置为POLL_OUT。
返回值:无。

应用程序对异步通知的处理

应用程序对异步通知的处理包括以下三步:
1、注册信号处理函数
应用程序根据驱动程序所使用的信号来设置信号的处理函数,应用程序使用signal 函数来设置信号的处理函数。前面已经详细的讲过了,这里就不细讲了。
2、将本应用程序的进程号告诉给内核
使用fcntl(fd, F_SETOWN, getpid())将本应用程序的进程号告诉给内核。
3、开启异步通知
使用如下两行程序开启异步通知:

flags = fcntl(fd, F_GETFL); /* 获取当前的进程状态*/
fcntl(fd, F_SETFL, flags | FASYNC); /* 开启当前进程异步通知功能*/

重点就是通过fcntl 函数设置进程状态为FASYNC,经过这一步,驱动程序中的fasync 函数就会执行。

硬件原理图分析

本章实验硬件原理图参考15.2 小节即可。

实验程序编写

本实验对应的例程路径为:开发板光盘-> 2、Linux 驱动例程-> 16_asyncnoti。
本章实验我们在上一章实验“15_noblockio”的基础上完成,在其中加入异步通知相关内容即可,当按键按下以后驱动程序向应用程序发送SIGIO 信号,应用程序获取到SIGIO 信号以后读取并且打印出按键值。

修改设备树文件

因为是在实验“15_noblockio”的基础上完成的,因此不需要修改设备树。

程序编写

新建名为“16_asyncnoti”的文件夹,然后在16_asyncnoti 文件夹里面创建vscode 工程,工作区命名为“asyncnoti”。将“15_noblockio”实验中的noblockio.c 复制到16_asyncnoti 文件夹中,并重命名为asyncnoti.c。接下来我们就修改asyncnoti.c 这个文件,在其中添加异步通知关的代码,完成以后的asyncnoti.c 内容如下所示(因为是在上一章实验的noblockio.c 文件的基础
上修改的,因为了减少篇幅,下面的代码有省略):

#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <linux/semaphore.h>
#include <linux/timer.h>
#include <linux/of_irq.h>
#include <linux/irq.h>
#include <linux/fcntl.h>
#include <linux/wait.h>
#include <linux/poll.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
/***************************************************************
Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
文件名		: asyncnoti.c
作者	  	: 左忠凯
版本	   	: V1.0
描述	   	: 非阻塞IO访问
其他	   	: 无
论坛 	   	: www.openedv.com
日志	   	: 初版V1.0 2019/8/13 左忠凯创建
***************************************************************/
#define IMX6UIRQ_CNT		1			/* 设备号个数 	*/
#define IMX6UIRQ_NAME		"asyncnoti"	/* 名字 		*/
#define KEY0VALUE			0X01		/* KEY0按键值 	*/
#define INVAKEY				0XFF		/* 无效的按键值 */
#define KEY_NUM				1			/* 按键数量 	*//* 中断IO描述结构体 */
struct irq_keydesc {int gpio;								/* gpio */int irqnum;								/* 中断号     */unsigned char value;					/* 按键对应的键值 */char name[10];							/* 名字 */irqreturn_t (*handler)(int, void *);	/* 中断服务函数 */
};/* imx6uirq设备结构体 */
struct imx6uirq_dev{dev_t devid;			/* 设备号 	 */	struct cdev cdev;		/* cdev 	*/                 struct class *class;	/* 类 		*/struct device *device;	/* 设备 	 */int major;				/* 主设备号	  */int minor;				/* 次设备号   */struct device_node	*nd; /* 设备节点 */	atomic_t keyvalue;		/* 有效的按键键值 */atomic_t releasekey;	/* 标记是否完成一次完成的按键,包括按下和释放 */struct timer_list timer;/* 定义一个定时器*/struct irq_keydesc irqkeydesc[KEY_NUM];	/* 按键init述数组 */unsigned char curkeynum;				/* 当前init按键号 */wait_queue_head_t r_wait;				/* 读等待队列头 */struct fasync_struct *async_queue;		/* 异步相关结构体 */
};struct imx6uirq_dev imx6uirq;	/* irq设备 *//* @description		: 中断服务函数,开启定时器		*				  	  定时器用于按键消抖。* @param - irq 	: 中断号 * @param - dev_id	: 设备结构。* @return 			: 中断执行结果*/
static irqreturn_t key0_handler(int irq, void *dev_id)
{struct imx6uirq_dev *dev = (struct imx6uirq_dev*)dev_id;dev->curkeynum = 0;dev->timer.data = (volatile long)dev_id;mod_timer(&dev->timer, jiffies + msecs_to_jiffies(10));	/* 10ms定时 */return IRQ_RETVAL(IRQ_HANDLED);
}/* @description	: 定时器服务函数,用于按键消抖,定时器到了以后*				  再次读取按键值,如果按键还是处于按下状态就表示按键有效。* @param - arg	: 设备结构变量* @return 		: 无*/
void timer_function(unsigned long arg)
{unsigned char value;unsigned char num;struct irq_keydesc *keydesc;struct imx6uirq_dev *dev = (struct imx6uirq_dev *)arg;num = dev->curkeynum;keydesc = &dev->irqkeydesc[num];value = gpio_get_value(keydesc->gpio); 	/* 读取IO值 */if(value == 0){ 						/* 按下按键 */atomic_set(&dev->keyvalue, keydesc->value);}else{ 									/* 按键松开 */atomic_set(&dev->keyvalue, 0x80 | keydesc->value);atomic_set(&dev->releasekey, 1);	/* 标记松开按键,即完成一次完整的按键过程 */}               if(atomic_read(&dev->releasekey)) {		/* 一次完整的按键过程 */if(dev->async_queue)kill_fasync(&dev->async_queue, SIGIO, POLL_IN);	/* 释放SIGIO信号 */}#if 0/* 唤醒进程 */if(atomic_read(&dev->releasekey)) {	/* 完成一次按键过程 *//* wake_up(&dev->r_wait); */wake_up_interruptible(&dev->r_wait);}
#endif
}/** @description	: 按键IO初始化* @param 		: 无* @return 		: 无*/
static int keyio_init(void)
{unsigned char i = 0;char name[10];int ret = 0;imx6uirq.nd = of_find_node_by_path("/key");if (imx6uirq.nd== NULL){printk("key node not find!\r\n");return -EINVAL;} /* 提取GPIO */for (i = 0; i < KEY_NUM; i++) {imx6uirq.irqkeydesc[i].gpio = of_get_named_gpio(imx6uirq.nd ,"key-gpio", i);if (imx6uirq.irqkeydesc[i].gpio < 0) {printk("can't get key%d\r\n", i);}}/* 初始化key所使用的IO,并且设置成中断模式 */for (i = 0; i < KEY_NUM; i++) {memset(imx6uirq.irqkeydesc[i].name, 0, sizeof(name));	/* 缓冲区清零 */sprintf(imx6uirq.irqkeydesc[i].name, "KEY%d", i);		/* 组合名字 */gpio_request(imx6uirq.irqkeydesc[i].gpio, name);gpio_direction_input(imx6uirq.irqkeydesc[i].gpio);	imx6uirq.irqkeydesc[i].irqnum = irq_of_parse_and_map(imx6uirq.nd, i);
#if 0imx6uirq.irqkeydesc[i].irqnum = gpio_to_irq(imx6uirq.irqkeydesc[i].gpio);
#endif}/* 申请中断 */imx6uirq.irqkeydesc[0].handler = key0_handler;imx6uirq.irqkeydesc[0].value = KEY0VALUE;for (i = 0; i < KEY_NUM; i++) {ret = request_irq(imx6uirq.irqkeydesc[i].irqnum, imx6uirq.irqkeydesc[i].handler, IRQF_TRIGGER_FALLING|IRQF_TRIGGER_RISING, imx6uirq.irqkeydesc[i].name, &imx6uirq);if(ret < 0){printk("irq %d request failed!\r\n", imx6uirq.irqkeydesc[i].irqnum);return -EFAULT;}}/* 创建定时器 */init_timer(&imx6uirq.timer);imx6uirq.timer.function = timer_function;/* 初始化等待队列头 */init_waitqueue_head(&imx6uirq.r_wait);return 0;
}/** @description		: 打开设备* @param - inode 	: 传递给驱动的inode* @param - filp 	: 设备文件,file结构体有个叫做private_data的成员变量* 					  一般在open的时候将private_data指向设备结构体。* @return 			: 0 成功;其他 失败*/
static int imx6uirq_open(struct inode *inode, struct file *filp)
{filp->private_data = &imx6uirq;	/* 设置私有数据 */return 0;
}/** @description     : 从设备读取数据 * @param - filp    : 要打开的设备文件(文件描述符)* @param - buf     : 返回给用户空间的数据缓冲区* @param - cnt     : 要读取的数据长度* @param - offt    : 相对于文件首地址的偏移* @return          : 读取的字节数,如果为负值,表示读取失败*/
static ssize_t imx6uirq_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{int ret = 0;unsigned char keyvalue = 0;unsigned char releasekey = 0;struct imx6uirq_dev *dev = (struct imx6uirq_dev *)filp->private_data;if (filp->f_flags & O_NONBLOCK)	{ /* 非阻塞访问 */if(atomic_read(&dev->releasekey) == 0)	/* 没有按键按下,返回-EAGAIN */return -EAGAIN;} else {							/* 阻塞访问 *//* 加入等待队列,等待被唤醒,也就是有按键按下 */ret = wait_event_interruptible(dev->r_wait, atomic_read(&dev->releasekey)); if (ret) {goto wait_error;}}keyvalue = atomic_read(&dev->keyvalue);releasekey = atomic_read(&dev->releasekey);if (releasekey) { /* 有按键按下 */	if (keyvalue & 0x80) {keyvalue &= ~0x80;ret = copy_to_user(buf, &keyvalue, sizeof(keyvalue));} else {goto data_error;}atomic_set(&dev->releasekey, 0);/* 按下标志清零 */} else {goto data_error;}return 0;wait_error:return ret;
data_error:return -EINVAL;
}/** @description     : poll函数,用于处理非阻塞访问* @param - filp    : 要打开的设备文件(文件描述符)* @param - wait    : 等待列表(poll_table)* @return          : 设备或者资源状态,*/
unsigned int imx6uirq_poll(struct file *filp, struct poll_table_struct *wait)
{unsigned int mask = 0;struct imx6uirq_dev *dev = (struct imx6uirq_dev *)filp->private_data;poll_wait(filp, &dev->r_wait, wait);	/* 将等待队列头添加到poll_table中 */if(atomic_read(&dev->releasekey)) {		/* 按键按下 */mask = POLLIN | POLLRDNORM;			/* 返回PLLIN */}return mask;
}/** @description     : fasync函数,用于处理异步通知* @param - fd		: 文件描述符* @param - filp    : 要打开的设备文件(文件描述符)* @param - on      : 模式* @return          : 负数表示函数执行失败*/
static int imx6uirq_fasync(int fd, struct file *filp, int on)
{struct imx6uirq_dev *dev = (struct imx6uirq_dev *)filp->private_data;return fasync_helper(fd, filp, on, &dev->async_queue);
}/** @description     : release函数,应用程序调用close关闭驱动文件的时候会执行* @param - inode	: inode节点* @param - filp    : 要打开的设备文件(文件描述符)* @return          : 负数表示函数执行失败*/
static int imx6uirq_release(struct inode *inode, struct file *filp)
{return imx6uirq_fasync(-1, filp, 0);
}/* 设备操作函数 */
static struct file_operations imx6uirq_fops = {.owner = THIS_MODULE,.open = imx6uirq_open,.read = imx6uirq_read,.poll = imx6uirq_poll,.fasync = imx6uirq_fasync,.release = imx6uirq_release,
};/** @description	: 驱动入口函数* @param 		: 无* @return 		: 无*/
static int __init imx6uirq_init(void)
{/* 1、构建设备号 */if (imx6uirq.major) {imx6uirq.devid = MKDEV(imx6uirq.major, 0);register_chrdev_region(imx6uirq.devid, IMX6UIRQ_CNT, IMX6UIRQ_NAME);} else {alloc_chrdev_region(&imx6uirq.devid, 0, IMX6UIRQ_CNT, IMX6UIRQ_NAME);imx6uirq.major = MAJOR(imx6uirq.devid);imx6uirq.minor = MINOR(imx6uirq.devid);}/* 2、注册字符设备 */cdev_init(&imx6uirq.cdev, &imx6uirq_fops);cdev_add(&imx6uirq.cdev, imx6uirq.devid, IMX6UIRQ_CNT);/* 3、创建类 */imx6uirq.class = class_create(THIS_MODULE, IMX6UIRQ_NAME);if (IS_ERR(imx6uirq.class)) {	return PTR_ERR(imx6uirq.class);}/* 4、创建设备 */imx6uirq.device = device_create(imx6uirq.class, NULL, imx6uirq.devid, NULL, IMX6UIRQ_NAME);if (IS_ERR(imx6uirq.device)) {return PTR_ERR(imx6uirq.device);}/* 5、始化按键 */atomic_set(&imx6uirq.keyvalue, INVAKEY);atomic_set(&imx6uirq.releasekey, 0);keyio_init();return 0;
}/** @description	: 驱动出口函数* @param 		: 无* @return 		: 无*/
static void __exit imx6uirq_exit(void)
{unsigned i = 0;/* 删除定时器 */del_timer_sync(&imx6uirq.timer);	/* 删除定时器 *//* 释放中断 */	for (i = 0; i < KEY_NUM; i++) {free_irq(imx6uirq.irqkeydesc[i].irqnum, &imx6uirq);}cdev_del(&imx6uirq.cdev);unregister_chrdev_region(imx6uirq.devid, IMX6UIRQ_CNT);device_destroy(imx6uirq.class, imx6uirq.devid);class_destroy(imx6uirq.class);
}	module_init(imx6uirq_init);
module_exit(imx6uirq_exit);
MODULE_LICENSE("GPL");

第20 行,添加fcntl.h 头文件,因为要用到相关的API 函数。
第64 行,在设备结构体imx6uirq_dev 中添加fasync_struct 指针变量。
第109~112 行,如果是一次完整的按键过程,那么就通过kill_fasync 函数发送SIGIO 信号。
第114~120 行,屏蔽掉以前的唤醒进程相关程序。
第269~273 行,imx6uirq_fasync 函数,为file_operations 操作集中的fasync 函数,此函数内容很简单,就是调用一下fasync_helper。
第281~284 行,release 函数,应用程序调用close 函数关闭驱动设备文件的时候此函数就会执行,在此函数中释放掉fasync_struct 指针变量。
第292~293 行,设置file_operations 操作集中的fasync 和release 这两个成员变量。

编写测试APP

测试APP 要实现的内容很简单,设置SIGIO 信号的处理函数为sigio_signal_func,当驱动程序向应用程序发送SIGIO 信号以后sigio_signal_func 函数就会执行。sigio_signal_func 函数内容很简单,就是通过read 函数读取按键值。新建名为asyncnotiApp.c 的文件,然后输入如下所示内容:

#include "stdio.h"
#include "unistd.h"
#include "sys/types.h"
#include "sys/stat.h"
#include "fcntl.h"
#include "stdlib.h"
#include "string.h"
#include "poll.h"
#include "sys/select.h"
#include "sys/time.h"
#include "linux/ioctl.h"
#include "signal.h"
/***************************************************************
Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
文件名		: asyncnotiApp.c
作者	  	: 左忠凯
版本	   	: V1.0
描述	   	: 异步通知测试APP
其他	   	: 无
使用方法	:./asyncnotiApp /dev/asyncnoti 打开测试App
论坛 	   	: www.openedv.com
日志	   	: 初版V1.0 2019/8/13 左忠凯创建
***************************************************************/static int fd = 0;	/* 文件描述符 *//** SIGIO信号处理函数* @param - signum 	: 信号值* @return 			: 无*/
static void sigio_signal_func(int signum)
{int err = 0;unsigned int keyvalue = 0;err = read(fd, &keyvalue, sizeof(keyvalue));if(err < 0) {/* 读取错误 */} else {printf("sigio signal! key value=%d\r\n", keyvalue);}
}/** @description		: main主程序* @param - argc 	: argv数组元素个数* @param - argv 	: 具体参数* @return 			: 0 成功;其他 失败*/
int main(int argc, char *argv[])
{int flags = 0;char *filename;if (argc != 2) {printf("Error Usage!\r\n");return -1;}filename = argv[1];fd = open(filename, O_RDWR);if (fd < 0) {printf("Can't open file %s\r\n", filename);return -1;}/* 设置信号SIGIO的处理函数 */signal(SIGIO, sigio_signal_func);fcntl(fd, F_SETOWN, getpid());		/* 设置当前进程接收SIGIO信号 	*/flags = fcntl(fd, F_GETFL);			/* 获取当前的进程状态 			*/fcntl(fd, F_SETFL, flags | FASYNC);	/* 设置进程启用异步通知功能 	*/	while(1) {sleep(2);}close(fd);return 0;
}

第32~43 行,sigio_signal_func 函数,SIGIO 信号的处理函数,当驱动程序有效按键按下以后就会发送SIGIO 信号,此函数就会执行。此函数通过read 函数读取按键值,然后通过printf 函数打印在终端上。
第69 行,通过signal 函数设置SIGIO 信号的处理函数为sigio_signal_func。
第71~73 行,设置当前进程的状态,开启异步通知的功能。
第75~77 行,while 循环,等待信号产生。

运行测试

编译驱动程序和测试APP

1、编译驱动程序
编写Makefile 文件,本章实验的Makefile 文件和第四十章实验基本一样,只是将obj-m 变量的值改为asyncnoti.o,Makefile 内容如下所示:

KERNELDIR := /home/zuozhongkai/linux/IMX6ULL/linux/temp/linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek
CURRENT_PATH := $(shell pwd)obj-m := asyncnoti.obuild: kernel_moduleskernel_modules:$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modulesclean:$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean

第4 行,设置obj-m 变量的值为asyncnoti.o。
输入如下命令编译出驱动模块文件:

make -j32

编译成功以后就会生成一个名为“asyncnoti.ko”的驱动模块文件。

2、编译测试APP
输入如下命令编译测试asyncnotiApp.c 这个测试程序:

arm-linux-gnueabihf-gcc asyncnotiApp.c -o asyncnotiApp

编译成功以后就会生成asyncnotiApp 这个应用程序。

运行测试

将上一小节编译出来asyncnoti.ko 和asyncnotiApp 这两个文件拷贝到
rootfs/lib/modules/4.1.15 目录中,重启开发板,进入到目录lib/modules/4.1.15 中,输入如下命令加载asyncnoti.ko 驱动模块:

depmod //第一次加载驱动的时候需要运行此命令
modprobe asyncnoti.ko //加载驱动

驱动加载成功以后使用如下命令来测试中断:

./asyncnotiApp /dev/asyncnoti

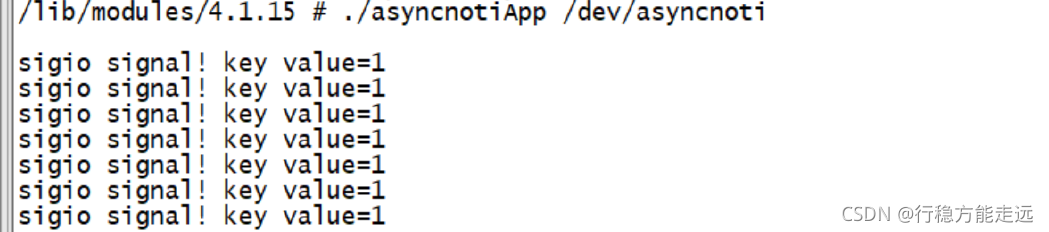

按下开发板上的KEY0 键,终端就会输出按键值,如图53.4.2.1 所示:
在这里插入图片描述
从图53.4.2.1 可以看出,捕获到SIGIO 信号,并且按键值获取成功,大家可以自行以后台模式运行asyncnotiApp,查看一下这个应用程序的CPU 使用率。如果要卸载驱动的话输入如下命令即可:

rmmod asyncnoti.ko

本文来自互联网用户投稿,该文观点仅代表作者本人,不代表本站立场。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如若转载,请注明出处:http://www.mzph.cn/news/265131.shtml

如若内容造成侵权/违法违规/事实不符,请联系多彩编程网进行投诉反馈email:809451989@qq.com,一经查实,立即删除!

相关文章

事务与分布式事务

很多同学在开发中已经不自觉的接触了很多事务相关的代码&#xff08;尤其是在数据库操作中&#xff09;&#xff0c;但是事务究竟是做什么的&#xff0c;有没有必要必须这么操作&#xff1f; 一段典型的代码如下&#xff1a; db.beginTransaction(); try {// do some CRUD oper…

platform 设备驱动实验

目录Linux 驱动的分离与分层驱动的分隔与分离驱动的分层platform 平台驱动模型简介platform 总线platform 驱动platform 设备硬件原理图分析试验程序编写platform 设备与驱动程序编写测试APP 编写54.5 运行测试编译驱动程序和测试APP运行测试我们在前面几章编写的设备驱动都非常…

linux 恢复数据

对于很多 Linux 的用户来说&#xff0c;可能有一个问题一直都非常头疼&#xff1a;对于那些不小心删除的数据来说&#xff0c;怎样才能恢复出来呢&#xff1f;大家知道&#xff0c;在 Windows 系统上&#xff0c;回收站中保存了最近使用资源管理器时删除的文件。即便是对于那些…

设备树下的platform 驱动编写

目录设备树下的platform 驱动简介硬件原理图分析实验程序编写修改设备树文件platform 驱动程序编写编写测试APP运行测试编译驱动程序和测试APP运行测试上一章我们详细的讲解了Linux 下的驱动分离与分层&#xff0c;以及总线、设备和驱动这样的驱动框架。基于总线、设备和驱动这…

回归测试——游戏版本发布前的最后关口

回归测试在软件开发中很常用&#xff0c;在游戏测试中也是很重要的一个环节&#xff0c;它起着保障作用。可能各个公司游戏项目的回归测试流程不大相同&#xff0c;我就拿我参与的游戏项目来举例。在一个迭代的过程中&#xff0c;最后收尾动作就是回归测试&#xff0c;简单说就…

Linux 自带的LED 灯驱动实验

目录Linux 内核自带LED 驱动使能Linux 内核自带LED 驱动简介LED 灯驱动框架分析module_platform_driver 函数简析gpio_led_probe 函数简析设备树节点编写运行测试前面我们都是自己编写LED 灯驱动&#xff0c;其实像LED 灯这样非常基础的设备驱动&#xff0c;Linux 内核已经集成…

虚拟硬盘VHD的程式化挂载方式

2019独角兽企业重金招聘Python工程师标准>>> 微软推出的虚拟硬盘vhd同vmdk,qcow2等一样&#xff0c;是一种磁盘镜像格式。磁盘镜像一般多用于虚拟化计算&#xff0c;但微软支持将Win7/Win8/Win2012等直接安装进vhd文件中&#xff0c;并且不通过任何虚拟机&#xff0…

Cs231n课堂内容记录-Lecture 5 卷积神经网络介绍

Lecture 5 CNN 课堂笔记参见&#xff1a;https://zhuanlan.zhihu.com/p/22038289?referintelligentunit 不错的总结笔记&#xff1a;https://blog.csdn.net/sugar_girl/article/details/79108709 1.卷积核步长公式&#xff1a;&#xff08;N-F2*padding&#xff09;/stride1ne…

Linux MISC 驱动实验

目录MISC 设备驱动简介硬件原理图分析实验程序编写修改设备树beep 驱动程序编写编写测试APP运行测试编译驱动程序和测试APP运行测试misc 的意思是混合、杂项的&#xff0c;因此MISC 驱动也叫做杂项驱动&#xff0c;也就是当我们板子上的某些外设无法进行分类的时候就可以使用MI…

PHP的session阻塞问题

2019独角兽企业重金招聘Python工程师标准>>> 通过phpinfo()可以看到php支持的session存储方式有&#xff1a; 可以看出session的存储方式有文件、用户自定义、memcache存储方式 在文件的存储方式用存在session阻塞的问题&#xff0c;该种阻塞存在于同一个浏览器执行…

Linux INPUT 子系统实验

目录input 子系统input 子系统简input 驱动编写流程input_event 结构体硬件原理图分析实验程序编写修改设备树文件按键input 驱动程序编写编写测试APP运行测试编译驱动程序和测试APP运行测试Linux 自带按键驱动程序的使用自带按键驱动程序源码简析自带按键驱动程序的使用按键、…

django项目中settings.py文件中路径设置问题

2019独角兽企业重金招聘Python工程师标准>>> 首先&#xff0c;__file__表示当前模块的名字。 将下列代码写入os.path.py文件中&#xff0c;存放在桌面上 """ import os print __file__ """ win R 开启一个 CMD&#xff0c;使用pytho…

Linux LCD 驱动实验

目录Linux 下LCD 驱动简析1 Framebuffer 设备LCD 驱动简析硬件原理图分析LCD 驱动程序编写运行测试LCD 屏幕基本测试设置LCD 作为终端控制台LCD 背光调节从LCD自动关闭解决方法LCD 是很常用的一个外设&#xff0c;在裸机篇中我们讲解了如何编写LCD 裸机驱动&#xff0c;在Linux…

一个老兵的linux学习和面试经验分享

特别说明&#xff1a;本文为约9个月前老男孩linux培训内部师兄给师弟的经验分享&#xff0c;经过该同学同意&#xff0c;特此分享给所有博友。学习和面试经验分享大家好&#xff0c;非常高兴能在这里给大家分享学习和面试的经验&#xff0c;同时也非常感谢老男孩老师给我这次机…

Linux RTC 驱动实验

目录Linux 内核RTC 驱动简介I.MX6U 内部RTC 驱动分析RTC 时间查看与设置RTC 也就是实时时钟&#xff0c;用于记录当前系统时间&#xff0c;对于Linux 系统而言时间是非常重要的&#xff0c;就和我们使用Windows 电脑或手机查看时间一样&#xff0c;我们在使用Linux 设备的时候也…

opencv及相机相关6

下午调试了下&#xff0c;现在可以实现在arm板上打开相机并实时显示&#xff0c;但是人脸检测暂时还没有实现&#xff0c;猜想是因为opencv的原因。明天接着调试。今天整明白一件事&#xff0c;首先在linux系统下&#xff0c;g编译器当cpp文件较少时&#xff0c;编译程序时需要…

Linux I2C 驱动实验

目录Linux I2C 驱动框架简介I2C 总线驱动I2C 设备驱动I2C 设备和驱动匹配过程I.MX6U 的I2C 适配器驱动分析I2C 设备驱动编写流程I2C 设备信息描述I2C 设备数据收发处理流程硬件原理图分析实验程序编写修改设备树AP3216C 驱动编写编写测试APP运行测试编译驱动程序和测试APP运行测…

NXP(I.MX6uLL)DDR3实验——DDR3重要时间参数、时钟配置与原理图简析

目录DDR3 内存时间参数传输速率tRCD 参数CL 参数AL 参数tRC 参数tRAS 参数I.MX6U MMDC内存控制器简介MMDC内存控制器简介MMDC内存控制器信号引脚MMDC内存控制器时钟源ALPHA开发板核心板DDR3L原理图DDR3 内存时间参数 大家在购买DDR3 内存的时候通常会重点观察几个常用的时间参…

[elk]elasticsearch dsl语句

例子1 统计1&#xff0c;有唱歌兴趣的 2&#xff0c;按年龄分组 3&#xff0c;求每组平均年龄 4,按平均年龄降序排序 sql转为dsl例子 # 每种型号车的颜色数 > 1的 SELECT model,COUNT(DISTINCT color) color_count FROM cars GROUP BY model HAVING color_count > 1 ORDE…
