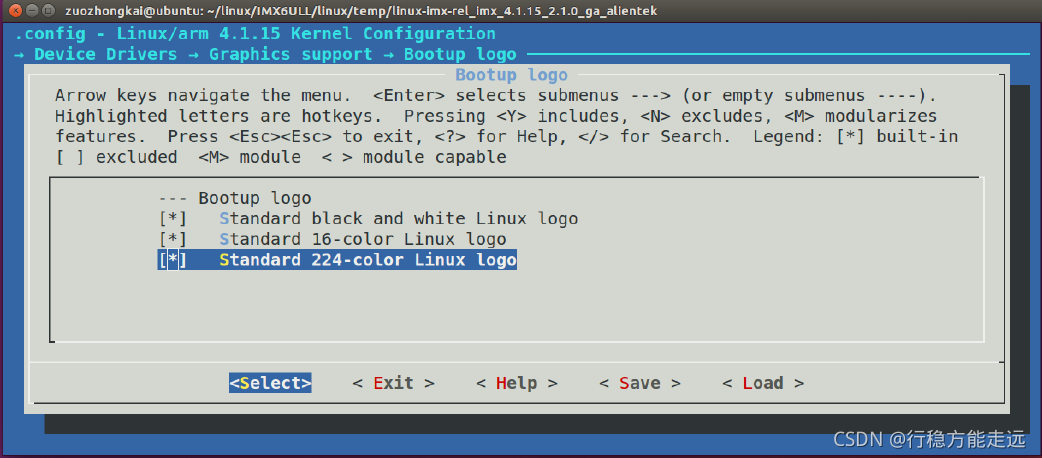

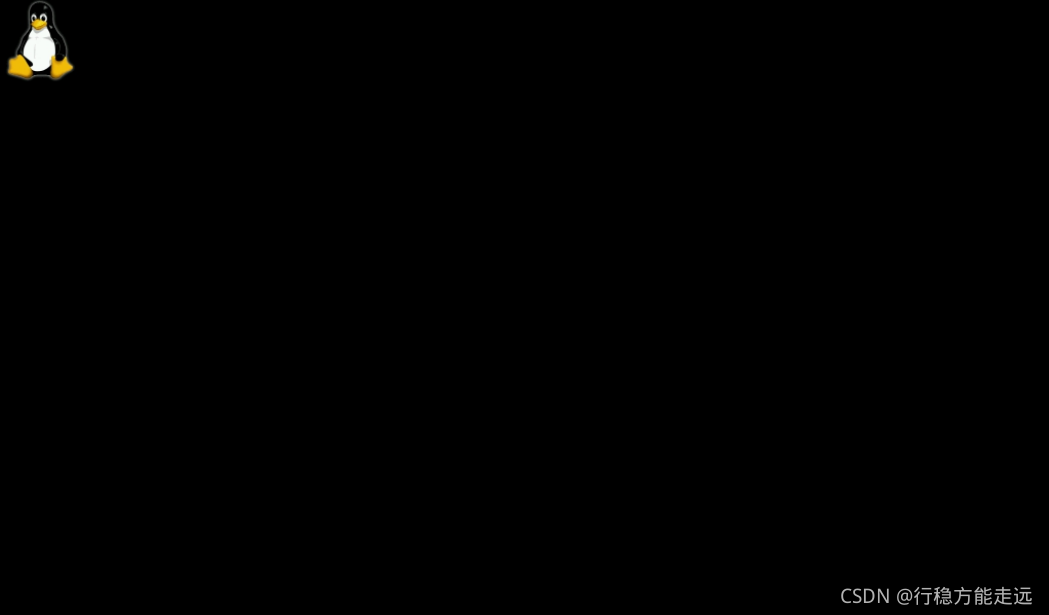

    • LCD 屏幕基本测试

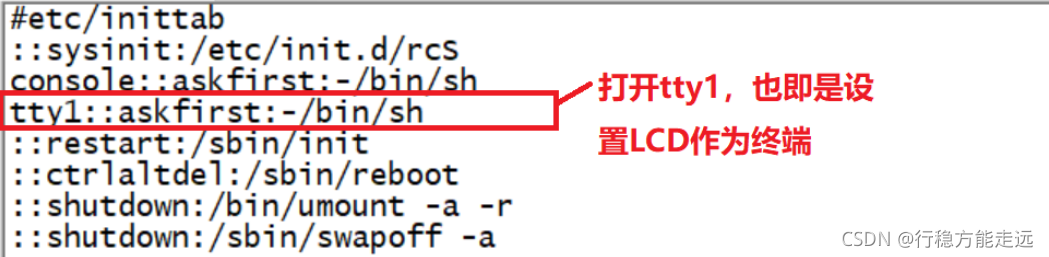

    • 设置LCD 作为终端控制台
    • LCD 背光调节
    • 从LCD自动关闭解决方法

LCD 是很常用的一个外设,在裸机篇中我们讲解了如何编写LCD 裸机驱动,在Linux 下LCD 的使用更加广泛,在搭配QT 这样的GUI 库下可以制作出非常精美的UI 界面。本章我们就来学习一下如何在Linux 下驱动LCD 屏幕。

Linux 下LCD 驱动简析

1 Framebuffer 设备

先来回顾一下裸机的时候LCD 驱动是怎么编写的,裸机LCD 驱动编写流程如下:
①、初始化I.MX6U 的eLCDIF 控制器,重点是LCD 屏幕宽(width)、高(height)、hspw、hbp、hfp、vspw、vbp 和vfp 等信息。
②、初始化LCD 像素时钟。
③、设置RGBLCD 显存。
④、应用程序直接通过操作显存来操作LCD,实现在LCD 上显示字符、图片等信息。

在Linux 中应用程序最终也是通过操作RGB LCD 的显存来实现在LCD 上显示字符、图片等信息。在裸机中我们可以随意的分配显存,但是在Linux 系统中内存的管理很严格,显存是需要申请的,不是你想用就能用的。而且因为虚拟内存的存在,驱动程序设置的显存和应用程序访问的显存要是同一片物理内存。

为了解决上述问题,Framebuffer 诞生了,Framebuffer 翻译过来就是帧缓冲,简称fb,因此大家在以后的Linux 学习中见到“Framebuffer”或者“fb”的话第一反应应该想到RGBLCD或者显示设备。fb 是一种机制,将系统中所有跟显示有关的硬件以及软件集合起来,虚拟出一个fb 设备,当我们编写好LCD 驱动以后会生成一个名为/dev/fbX(X=0~n)的设备,应用程序通过访问/dev/fbX 这个设备就可以访问LCD。NXP 官方的Linux 内核默认已经开启了LCD 驱动,因此我们是可以看到/dev/fb0 这样一个设备,如图59.1.1.1 所示:
在这里插入图片描述
图59.1.1.1 中的/dev/fb0 就是LCD 对应的设备文件,/dev/fb0 是个字符设备,因此肯定有file_operations 操作集,fb 的file_operations 操作集定义在drivers/video/fbdev/core/fbmem.c 文件中,如下所示:

1495 static const struct file_operations fb_fops = {
1496 .owner = THIS_MODULE,
1497 .read = fb_read,
1498 .write = fb_write,
1499 .unlocked_ioctl = fb_ioctl,
1500 #ifdef CONFIG_COMPAT
1501 .compat_ioctl = fb_compat_ioctl,
1502 #endif
1503 .mmap = fb_mmap,
1504 .open = fb_open,
1505 .release = fb_release,
1506 #ifdef HAVE_ARCH_FB_UNMAPPED_AREA
1507 .get_unmapped_area = get_fb_unmapped_area,
1508 #endif
1509 #ifdef CONFIG_FB_DEFERRED_IO
1510 .fsync = fb_deferred_io_fsync,
1511 #endif
1512 .llseek = default_llseek,
1513 };

关于fb 的详细处理过程就不去深究了,本章我们的重点是驱动起来ALPHA 开发板上的LCD。

LCD 驱动简析

LCD 裸机例程主要分两部分:
①、获取LCD 的屏幕参数。
②、根据屏幕参数信息来初始化eLCDIF 接口控制器。

不同分辨率的LCD 屏幕其eLCDIF 控制器驱动代码都是一样的,只需要修改好对应的屏幕参数即可。屏幕参数信息属于屏幕设备信息内容,这些肯定是要放到设备树中的,因此我们本章实验的主要工作就是修改设备树,NXP 官方的设备树已经添加了LCD 设备节点,只是此节点的LCD 屏幕信息是针对NXP 官方EVK 开发板所使用的4.3 寸480*272 编写的,我们需要将其改为我们所使用的屏幕参数。

我们简单看一下NXP 官方编写的Linux 下的LCD 驱动,打开imx6ull.dtsi,然后找到lcdif节点内容,如下所示:

1 lcdif: lcdif@021c8000 {
2 compatible = "fsl,imx6ul-lcdif", "fsl,imx28-lcdif";
3 reg = <0x021c8000 0x4000>;
4 interrupts = <GIC_SPI 5 IRQ_TYPE_LEVEL_HIGH>;
5 clocks = <&clks IMX6UL_CLK_LCDIF_PIX>,
6 <&clks IMX6UL_CLK_LCDIF_APB>,
7 <&clks IMX6UL_CLK_DUMMY>;
8 clock-names = "pix", "axi", "disp_axi";
9 status = "disabled";
10 };

示例代码59.1.2.1 中的lcdif 节点信息是所有使用I.MX6ULL 芯片的板子所共有的,并不是完整的lcdif 节点信息。像屏幕参数这些需要根据不同的硬件平台去添加,比如向imx6ull-alientek-emmc.dts 中的lcdif 节点添加其他的属性信息。从示例代码59.1.2.1 可以看出lcdif 节点的compatible 属性值为“fsl,imx6ul-lcdif”和“fsl,imx28-lcdif”,因此在Linux 源码中搜索这两个
字符串即可找到I.MX6ULL 的LCD 驱动文件,这个文件为drivers/video/fbdev/mxsfb.c,mxsfb.c就是I.MX6ULL 的LCD 驱动文件,在此文件中找到如下内容:

1362 static const struct of_device_id mxsfb_dt_ids[] = {
1363 { .compatible = "fsl,imx23-lcdif", .data = &mxsfb_devtype[0], },
1364 { .compatible = "fsl,imx28-lcdif", .data = &mxsfb_devtype[1], },
1365 { /* sentinel */ }
1366 };
......
1625 static struct platform_driver mxsfb_driver = {
1626 .probe = mxsfb_probe,
1627 .remove = mxsfb_remove,
1628 .shutdown = mxsfb_shutdown,
1629 .id_table = mxsfb_devtype,
1630 .driver = {
1631 .name = DRIVER_NAME,
1632 .of_match_table = mxsfb_dt_ids,
1633 .pm = &mxsfb_pm_ops,
1634 },
1635 };
1636
1637 module_platform_driver(mxsfb_driver);

从示例代码59.1.2.2 可以看出,这是一个标准的platform 驱动,当驱动和设备匹配以后mxsfb_probe 函数就会执行。在看mxsfb_probe 函数之前我们先简单了解一下Linux 下Framebuffer 驱动的编写流程,Linux 内核将所有的Framebuffer 抽象为一个叫做fb_info 的结构体,fb_info 结构体包含了Framebuffer 设备的完整属性和操作集合,因此每一个Framebuffer 设
备都必须有一个fb_info。换言之就是,LCD 的驱动就是构建fb_info,并且向系统注册fb_info的过程。fb_info 结构体定义在include/linux/fb.h 文件里面,内容如下(省略掉条件编译):

448 struct fb_info {
449 atomic_t count;
450 int node;
451 int flags;
452 struct mutex lock; /* 互斥锁*/
453 struct mutex mm_lock; /* 互斥锁,用于fb_mmap和smem_*域*/
454 struct fb_var_screeninfo var; /* 当前可变参数*/
455 struct fb_fix_screeninfo fix; /* 当前固定参数*/
456 struct fb_monspecs monspecs; /* 当前显示器特性*/
457 struct work_struct queue; /* 帧缓冲事件队列*/
458 struct fb_pixmap pixmap; /* 图像硬件映射*/
459 struct fb_pixmap sprite; /* 光标硬件映射*/
460 struct fb_cmap cmap; /* 当前调色板*/
461 struct list_head modelist; /* 当前模式列表*/
462 struct fb_videomode *mode; /* 当前视频模式*/
463
464 #ifdef CONFIG_FB_BACKLIGHT /* 如果LCD支持背光的话*/
465 /* assigned backlight device */
466 /* set before framebuffer registration,
467 remove after unregister */
468 struct backlight_device *bl_dev; /* 背光设备*/
469
470 /* Backlight level curve */
471 struct mutex bl_curve_mutex;
472 u8 bl_curve[FB_BACKLIGHT_LEVELS];
473 #endif
......
479 struct fb_ops *fbops; /* 帧缓冲操作函数集*/
480 struct device *device; /* 父设备*/
481 struct device *dev; /* 当前fb设备*/
482 int class_flag; /* 私有sysfs标志*/
......
486 char __iomem *screen_base; /* 虚拟内存基地址(屏幕显存) */
487 unsigned long screen_size; /* 虚拟内存大小(屏幕显存大小) */
488 void *pseudo_palette; /* 伪16位调色板*/
......
507 };

fb_info 结构体的成员变量很多,我们重点关注var、fix、fbops、screen_base、screen_size和pseudo_palette。mxsfb_probe 函数的主要工作内容为:
①、申请fb_info。
②、初始化fb_info 结构体中的各个成员变量。
③、初始化eLCDIF 控制器。
④、使用register_framebuffer 函数向Linux 内核注册初始化好的fb_info。register_framebuffer函数原型如下:

int register_framebuffer(struct fb_info *fb_info)

函数参数和返回值含义如下:
fb_info:需要上报的fb_info。
返回值:0,成功;负值,失败。
接下来我们简单看一下mxsfb_probe 函数,函数内容如下(有缩减):

1369 static int mxsfb_probe(struct platform_device *pdev)
1370 {
1371 const struct of_device_id *of_id =
1372 of_match_device(mxsfb_dt_ids, &pdev->dev);
1373 struct resource *res;
1374 struct mxsfb_info *host;
1375 struct fb_info *fb_info;
1376 struct pinctrl *pinctrl;
1377 int irq = platform_get_irq(pdev, 0);
1378 int gpio, ret;
1379
......
1394
1395 res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
1396 if (!res) {
1397 dev_err(&pdev->dev, "Cannot get memory IO resource\n");
1398 return -ENODEV;
1399 }

第1374 行,host 结构体指针变量,表示I.MX6ULL 的LCD 的主控接口,mxsfb_info 结构体是NXP 定义的针对I.MX 系列SOC 的Framebuffer 设备结构体。也就是我们前面一直说的设备结构体,此结构体包含了I.MX 系列SOC 的Framebuffer 设备详细信息,比如时钟、eLCDIF控制器寄存器基地址、fb_info 等。
第1395 行,从设备树中获取eLCDIF 接口控制器的寄存器首地址,设备树中lcdif 节点已经设置了eLCDIF 寄存器首地址为0X021C8000,因此res=0X021C8000。
第1401 行,给host 申请内存,host 为mxsfb_info 类型结构体指针。
第1407 行,给fb_info 申请内存,也就是申请fb_info。
第1413~1414 行,设置host 的fb_info 成员变量为fb_info,设置fb_info 的par 成员变量为host。通过这一步就将前面申请的host 和fb_info 联系在了一起。
第1416 行,申请中断,中断服务函数为mxsfb_irq_handler。
第1425 行,对从设备树中获取到的寄存器首地址(res)进行内存映射,得到虚拟地址,并保存到host 的base 成员变量。因此通过访问host 的base 成员即可访问I.MX6ULL 的整个eLCDIF寄存器。其实在mxsfb.c 中已经定义了eLCDIF 各个寄存器相比于基地址的偏移值,如下所示:

67 #define LCDC_CTRL 0x00
68 #define LCDC_CTRL1 0x10
69 #define LCDC_V4_CTRL2 0x20
70 #define LCDC_V3_TRANSFER_COUNT 0x20
71 #define LCDC_V4_TRANSFER_COUNT 0x30
......
89 #define LCDC_V4_DEBUG0 0x1d0
90 #define LCDC_V3_DEBUG0 0x1f0

大家可以对比着《I.MX6ULL 参考手册》中的eLCDIF 章节检查一下示例代码59.1.2.4 中的这些寄存器有没有错误。

继续回到示例代码59.1.2.5 中的mxsfb_probe 函数,第1462 行,给fb_info 中的pseudo_palette申请内存。

第1473 行,调用mxsfb_init_fbinfo 函数初始化fb_info,重点是fb_info 的var、fix、fbops,screen_base 和screen_size。其中fbops 是Framebuffer 设备的操作集,NXP 提供的fbops 为mxsfb_ops,内容如下:

987 static struct fb_ops mxsfb_ops = {
988 .owner = THIS_MODULE,
989 .fb_check_var = mxsfb_check_var,
990 .fb_set_par = mxsfb_set_par,
991 .fb_setcolreg = mxsfb_setcolreg,
992 .fb_ioctl = mxsfb_ioctl,
993 .fb_blank = mxsfb_blank,
994 .fb_pan_display = mxsfb_pan_display,
995 .fb_mmap = mxsfb_mmap,
996 .fb_fillrect = cfb_fillrect,
997 .fb_copyarea = cfb_copyarea,
998 .fb_imageblit = cfb_imageblit,
999 };

关于mxsfb_ops 里面的各个操作函数这里就不去详解的介绍了。mxsfb_init_fbinfo 函数通过调用mxsfb_init_fbinfo_dt 函数从设备树中获取到LCD 的各个参数信息。最后,mxsfb_init_fbinfo函数会调用mxsfb_map_videomem 函数申请LCD 的帧缓冲内存(也就是显存)。

第1489~1490 行,设置eLCDIF 控制器的相应寄存器。

第1494 行,最后调用register_framebuffer 函数向Linux 内核注册fb_info。
mxsfb.c 文件很大,还有一些其他的重要函数,比如mxsfb_remove、mxsfb_shutdown 等,这里我们就简单的介绍了一下mxsfb_probe 函数,至于其他的函数大家自行查阅。

硬件原理图分析

本章实验硬件原理图参考24.2 小节即可。

LCD 驱动程序编写

前面已经说了,6ULL 的eLCDIF 接口驱动程序NXP 已经编写好了,因此LCD 驱动部分我们不需要去修改。我们需要做的就是按照所使用的LCD 来修改设备树。重点要注意三个地方:
①、LCD 所使用的IO 配置。
②、LCD 屏幕节点修改,修改相应的属性值,换成我们所使用的LCD 屏幕参数。
③、LCD 背光节点信息修改,要根据实际所使用的背光IO 来修改相应的设备节点信息。
接下来我们依次来看一下上面这两个节点改如何去修改:

1、LCD 屏幕IO 配置
首先要检查一下设备树中LCD 所使用的IO 配置,这个其实NXP 都已经给我们写好了,不需要修改,不过我们还是要看一下。打开imx6ull-alientek-emmc.dts 文件,在iomuxc 节点中找到如下内容:

1 pinctrl_lcdif_dat: lcdifdatgrp {
2 fsl,pins = <
3 MX6UL_PAD_LCD_DATA00__LCDIF_DATA00 0x79
4 MX6UL_PAD_LCD_DATA01__LCDIF_DATA01 0x79
5 MX6UL_PAD_LCD_DATA02__LCDIF_DATA02 0x79
6 MX6UL_PAD_LCD_DATA03__LCDIF_DATA03 0x79
7 MX6UL_PAD_LCD_DATA04__LCDIF_DATA04 0x79
8 MX6UL_PAD_LCD_DATA05__LCDIF_DATA05 0x79
9 MX6UL_PAD_LCD_DATA06__LCDIF_DATA06 0x79
10 MX6UL_PAD_LCD_DATA07__LCDIF_DATA07 0x79
11 MX6UL_PAD_LCD_DATA08__LCDIF_DATA08 0x79
12 MX6UL_PAD_LCD_DATA09__LCDIF_DATA09 0x79
13 MX6UL_PAD_LCD_DATA10__LCDIF_DATA10 0x79
14 MX6UL_PAD_LCD_DATA11__LCDIF_DATA11 0x79
15 MX6UL_PAD_LCD_DATA12__LCDIF_DATA12 0x79
16 MX6UL_PAD_LCD_DATA13__LCDIF_DATA13 0x79
17 MX6UL_PAD_LCD_DATA14__LCDIF_DATA14 0x79
18 MX6UL_PAD_LCD_DATA15__LCDIF_DATA15 0x79
19 MX6UL_PAD_LCD_DATA16__LCDIF_DATA16 0x79
20 MX6UL_PAD_LCD_DATA17__LCDIF_DATA17 0x79
21 MX6UL_PAD_LCD_DATA18__LCDIF_DATA18 0x79
22 MX6UL_PAD_LCD_DATA19__LCDIF_DATA19 0x79
23 MX6UL_PAD_LCD_DATA20__LCDIF_DATA20 0x79
24 MX6UL_PAD_LCD_DATA21__LCDIF_DATA21 0x79
25 MX6UL_PAD_LCD_DATA22__LCDIF_DATA22 0x79
26 MX6UL_PAD_LCD_DATA23__LCDIF_DATA23 0x79
27 >;
28 };
29
30 pinctrl_lcdif_ctrl: lcdifctrlgrp {
31 fsl,pins = <
32 MX6UL_PAD_LCD_CLK__LCDIF_CLK 0x79
33 MX6UL_PAD_LCD_ENABLE__LCDIF_ENABLE 0x79
34 MX6UL_PAD_LCD_HSYNC__LCDIF_HSYNC 0x79
35 MX6UL_PAD_LCD_VSYNC__LCDIF_VSYNC 0x79
36 >;
37 pinctrl_pwm1: pwm1grp {
38 fsl,pins = <
39 MX6UL_PAD_GPIO1_IO08__PWM1_OUT 0x110b0
40 >;
41 };

第2~27 行,子节点pinctrl_lcdif_dat,为RGB LCD 的24 根数据线配置项。
第30~36 行,子节点pinctrl_lcdif_ctrl,RGB LCD 的4 根控制线配置项,包括CLK、ENABLE、VSYNC 和HSYNC。
第37~40 行,子节点pinctrl_pwm1,LCD 背光PWM 引脚配置项。这个引脚要根据实际情况设置,这里我们建议大家在以后的学习或工作中,LCD 的背光IO 尽量和半导体厂商的官方开发板一致。

注意示例代码59.3.1 中默认将LCD 的电气属性都设置为0X79,这里将其都改为0X49,也就是将LCD 相关IO 的驱动能力改为R0/1,也就是降低LCD 相关IO 的驱动能力。因为前面已经说了,正点原子的ALPHA 开发板上的LCD 接口用了三个SGM3157 模拟开关,为了防止模拟开关影响到网络,因此这里需要降低LCD 数据线的驱动能力,如果你所使用的板子没有用到模拟开关那么就不需要将0X79 改为0X49。
2、LCD 屏幕参数节点信息修改
继续在imx6ull-alientek-emmc.dts 文件中找到lcdif 节点,节点内容如下所示:

1 &lcdif {
2 pinctrl-names = "default";
3 pinctrl-0 = <&pinctrl_lcdif_dat /* 使用到的IO */
4 &pinctrl_lcdif_ctrl
5 &pinctrl_lcdif_reset>;
6 display = <&display0>;
7 status = "okay";
8
9 display0: display { /* LCD属性信息*/
10 bits-per-pixel = <16>; /* 一个像素占用几个bit */
11 bus-width = <24>; /* 总线宽度*/
12
13 display-timings {
14 native-mode = <&timing0>; /* 时序信息*/
15 timing0: timing0 {
16 clock-frequency = <9200000>; /* LCD像素时钟,单位Hz */
17 hactive = <480>; /* LCD X轴像素个数*/
18 vactive = <272>; /* LCD Y轴像素个数*/
19 hfront-porch = <8>; /* LCD hfp参数*/
20 hback-porch = <4>; /* LCD hbp参数*/
21 hsync-len = <41>; /* LCD hspw参数*/
22 vback-porch = <2>; /* LCD vbp参数*/
23 vfront-porch = <4>; /* LCD vfp参数*/
24 vsync-len = <10>; /* LCD vspw参数*/
25
26 hsync-active = <0>; /* hsync数据线极性*/
27 vsync-active = <0>; /* vsync数据线极性*/
28 de-active = <1>; /* de数据线极性*/
29 pixelclk-active = <0>; /* clk数据线先极性*/
30 };
31 };
32 };
33 };

示例代码59.3.2 就是向imx6ull.dtsi 文件中的lcdif 节点追加的内容,我们依次来看一下示例代码59.3.2 中的这些属性都是写什么含义。

第3 行,pinctrl-0 属性,LCD 所使用的IO 信息,这里用到了pinctrl_lcdif_dat、pinctrl_lcdif_ctrl和pinctrl_lcdif_reset 这三个IO 相关的节点,前两个在示例代码59.3.1 中已经讲解了。
pinctrl_lcdif_reset 是LCD 复位IO 信息节点,正点原子的I.MX6U-ALPHA 开发板的LCD 没有用到复位IO,因此pinctrl_lcdif_reset 可以删除掉。

第6 行,display 属性,指定LCD 属性信息所在的子节点,这里为display0,下面就是display0子节点内容。

第9~32 行,display0 子节点,描述LCD 的参数信息,第10 行的bits-per-pixel 属性用于指明一个像素占用的bit 数,默认为16bit。本教程我们将LCD 配置为RGB888 模式,因此一个像素点占用24bit,bits-per-pixel 属性要改为24。第11 行的bus-width 属性用于设置数据线宽度,因为要配置为RGB888 模式,因此bus-width 也要设置为24。

第13~30 行,这几行非常重要!因为这几行设置了LCD 的时序参数信息,NXP 官方的EVK开发板使用了一个4.3 寸的480*272 屏幕,因此这里默认是按照NXP 官方的那个屏幕参数设置的。每一个属性的含义后面的注释已经写的很详细了,大家自己去看就行了,这些时序参数就是我们重点要修改的,需要根据自己所使用的屏幕去修改。

这里以正点原子的ATK7016(7 寸1024*600)屏幕为例,将imx6ull-alientek-emmc.dts 文件中的lcdif 节点改为如下内容:

1 &lcdif {
2 pinctrl-names = "default";
3 pinctrl-0 = <&pinctrl_lcdif_dat /* 使用到的IO */
4 &pinctrl_lcdif_ctrl>;
5 display = <&display0>;
6 status = "okay";
7
8 display0: display { /* LCD属性信息*/
9 bits-per-pixel = <24>; /* 一个像素占用24bit */
10 bus-width = <24>; /* 总线宽度*/
11
12 display-timings {
13 native-mode = <&timing0>; /* 时序信息*/
14 timing0: timing0 {
15 clock-frequency = <51200000>; /* LCD像素时钟,单位Hz */
16 hactive = <1024>; /* LCD X轴像素个数*/
17 vactive = <600>; /* LCD Y轴像素个数*/
18 hfront-porch = <160>; /* LCD hfp参数*/
19 hback-porch = <140>; /* LCD hbp参数*/
20 hsync-len = <20>; /* LCD hspw参数*/
21 vback-porch = <20>; /* LCD vbp参数*/
22 vfront-porch = <12>; /* LCD vfp参数*/
23 vsync-len = <3>; /* LCD vspw参数*/
24
25 hsync-active = <0>; /* hsync数据线极性*/
26 vsync-active = <0>; /* vsync数据线极性*/
27 de-active = <1>; /* de数据线极性*/
28 pixelclk-active = <0>; /* clk数据线先极性*/
29 };
30 };
31 };
32 };

第3 行,设置LCD 屏幕所使用的IO,删除掉原来的pinctrl_lcdif_reset,因为没有用到屏幕复位IO,其他的IO 不变。
第9 行,使用RGB888 模式,所以一个像素点是24bit。
第15~23 行,ATK7016 屏幕时序参数,根据自己所使用的屏幕修改即可。

3、LCD 屏幕背光节点信息
正点原子的LCD 接口背光控制IO 连接到了I.MX6U 的GPIO1_IO08 引脚上,GPIO1_IO08复用为PWM1_OUT,通过PWM 信号来控制LCD 屏幕背光的亮度,这个我们已经在第二十九章详细的讲解过了。正点原子I.MX6U-ALPHA 开发板的LCD 背光引脚和NXP 官方EVK 开发板的背光引脚一样,因此背光的设备树节点是不需要修改的,但是考虑到其他同学可能使用别的开发板或者屏幕,LCD 背光引脚和NXP 官方EVK 开发板可能不同,因此我们还是来看一下如何在设备树中添加背光节点信息。

首先是GPIO1_IO08 这个IO 的配置,在imx6ull-alientek-emmc.dts 中找到如下内容:

1 pinctrl_pwm1: pwm1grp {
2 fsl,pins = <
3 MX6UL_PAD_GPIO1_IO08__PWM1_OUT 0x110b0
4 >;
5 };

pinctrl_pwm1 节点就是GPIO1_IO08 的配置节点,从第3 行可以看出,设置GPIO1_IO08这个IO 复用为PWM1_OUT,并且设置电气属性值为0x110b0。

LCD 背光要用到PWM1,因此也要设置PWM1 节点,在imx6ull.dtsi 文件中找到如下内容:

1 pwm1: pwm@02080000 {
2 compatible = "fsl,imx6ul-pwm", "fsl,imx27-pwm";
3 reg = <0x02080000 0x4000>;
4 interrupts = <GIC_SPI 83 IRQ_TYPE_LEVEL_HIGH>;
5 clocks = <&clks IMX6UL_CLK_PWM1>,
6 <&clks IMX6UL_CLK_PWM1>;
7 clock-names = "ipg", "per";
8 #pwm-cells = <2>;
9 };

imx6ull.dtsi 文件中的pwm1 节点信息大家不要修改,如果要修改pwm1 节点内容的话请在imx6ull-alientek-emmc.dts 文件中修改。在整个Linux 源码文件中搜索compatible 属性的这两个值即可找到imx6ull 的pwm 驱动文件,imx6ull 的PWM 驱动文件为drivers/pwm/pwm-imx.c,这里我们就不详细的去分析这个文件了。继续在imx6ull-alientek-emmc.dts 文件中找到向pwm1
追加的内容,如下所示:

1 &pwm1 {
2 pinctrl-names = "default";
3 pinctrl-0 = <&pinctrl_pwm1>;
4 status = "okay";
5 };

第3 行,设置pwm1 所使用的IO 为pinctrl_pwm1,也就是示例代码59.3.4 所定义的GPIO1_IO08 这个IO。
第4 行,将status 设置为okay。

如果背光用的其他pwm 通道,比如pwm2,那么就需要仿照示例代码59.3.6 的内容,向pwm2 节点追加相应的内容。pwm 和相关的IO 已经准备好了,但是Linux 系统怎么知道PWM1_OUT 就是控制LCD 背光的呢?因此我们还需要一个节点来将LCD 背光和PWM1_OUT连接起来。这个节点就是backlight ,backlight 节点描述可以参考
Documentation/devicetree/indings/video/backlight/pwm-backlight.txt 这个文档,此文档详细讲解了backlight 节点该如何去创建,这里大概总结一下:
①、节点名称要为“backlight”。
②、节点的compatible 属性值要为“pwm-backlight”,因此可以通过在Linux 内核中搜索“pwm-backlight ”来查找PWM 背光控制驱动程序,这个驱动程序文件为drivers/video/backlight/pwm_bl.c,感兴趣的可以去看一下这个驱动程序。
③、pwms 属性用于描述背光所使用的PWM 以及PWM 频率,比如本章我们要使用的pwm1,pwm 频率设置为5KHz(NXP 官方推荐设置)。
④、brightness-levels 属性描述亮度级别,范围为0~255,0 表示PWM 占空比为0%,也就是亮度最低,255 表示100%占空比,也就是亮度最高。至于设置几级亮度,大家可以自行填写此属性。
⑤、default-brightness-level 属性为默认亮度级别。
根据上述5 点设置backlight 节点,这个NXP 已经给我们设置好了,大家在imx6ull-alientek-emmc.dts 文件中找到如下内容:

1 backlight {
2 compatible = "pwm-backlight";
3 pwms = <&pwm1 0 5000000>;
4 brightness-levels = <0 4 8 16 32 64 128 255>;
5 default-brightness-level = <6>;
6 status = "okay";
7 };

第3 行,设置背光使用pwm1,PWM 频率为5KHz。
第4 行,设置背8 级背光(0~7),分别为0、4、8、16、32、64、128、255,对应占空比为0%、1.57%、3.13%、6.27%、12.55%、25.1%、50.19%、100%,如果嫌少的话可以自行添加一些其他的背光等级值。
第5 行,设置默认背光等级为6,也就是50.19%的亮度。

关于背光的设备树节点信息就讲到这里,整个的LCD 设备树节点内容我们就讲完了,按照这些节点内容配置自己的开发板即可。

运行测试

LCD 屏幕基本测试

1、编译新的设备树
上一小节我们已经配置好了设备树,所以需要输入如下命令重新编译一下设备树:

make dtbs

等待编译生成新的imx6ull-alientek-emmc.dtb 设备树文件,一会要使用新的设备树启动Linux 内核。
2、使能Linux logo 显示
Linux 内核启动的时候可以选择显示小企鹅logo,只要这个小企鹅logo 显示没问题那么我们的LCD 驱动基本就工作正常了。这个logo 显示是要配置的,不过Linux 内核一般都会默认开启logo 显示,但是奔着学习的目的,我们还是来看一下如何使能Linux logo 显示。打开Linux内核图形化配置界面,按下路径找到对应的配置项:

-> Device Drivers-> Graphics support-> Bootup logo (LOGO [=y])-> Standard black and white Linux logo-> Standard 16-color Linux logo-> Standard 224-color Linux logo

如图59.4.1.1 所示:
在这里插入图片描述
图59.4.1.1 中这三个选项分别对应黑白、16 位、24 位色彩格式的logo,我们把这三个都选中,都编译进Linux 内核里面。设置好以后保存退出,重新编译Linux 内核,编译完成以后使用新编译出来的imx6ull-alientek-emmc.dtb 和zImage 镜像启动系统,如果LCD 驱动工作正常的话就会在LCD 屏幕左上角出现一个彩色的小企鹅logo,屏幕背景色为黑色,如图59.4.1.2 所示:
在这里插入图片描述

设置LCD 作为终端控制台

我们一直使用SecureCRT 作为Linux 开发板终端,开发板通过串口和SecureCRT 进行通信。现在我们已经驱动起来LCD 了,所以可以设置LCD 作为终端,也就是开发板使用自己的显示设备作为自己的终端,然后接上键盘就可以直接在开发板上敲命令了,将LCD 设置为终端控制台的方法如下:

1、设置uboot 中的bootargs
重启开发板,进入Linux 命令行,重新设置bootargs 参数的console 内容,命令如下所示:

setenv bootargs 'console=tty1 console=ttymxc0,115200 root=/dev/nfs rw nfsroot=192.168.1.250:
/home/zuozhongkai/linux/nfs/rootfs ip=192.168.1.251:192.168.1.250:192.168.1.1:255.255.255.0::eth0:
off'

注意红色字体部分设置console,这里我们设置了两遍console,第一次设置console=tty1,也就是设置LCD 屏幕为控制台,第二遍又设置console=ttymxc0,115200,也就是设置串口也作为控制台。相当于我们打开了两个console,一个是LCD,一个是串口,大家重启开发板就会发
现LCD 和串口都会显示Linux 启动log 信息。但是此时我们还不能使用LCD 作为终端进行交互,因为我们的设置还未完成。

2、修改/etc/inittab 文件
打开开发板根文件系统中的/etc/inittab 文件,在里面加入下面这一行:

tty1::askfirst:-/bin/sh

添加完成以后的/etc/inittab 文件内容如图59.4.2.1 所示:
在这里插入图片描述

修改完成以后保存/etc/inittab 并退出,然后重启开发板,重启以后开发板LCD 屏幕最后一
行会显示下面一行语句:

Please press Enter to activate this console.

上述提示语句说的是:按下回车键使能当前终端,我们在第五十八章已经将I.MX6U-ALPHA 开发板上的KEY 按键注册为了回车键,因此按下开发板上的KEY 按键即可使能LCD这个终端。当然了,大家也可以接上一个USB 键盘,Linux 内核默认已经使能了USB 键盘驱动了,因此可以直接使用USB 键盘。
至此,我们就拥有了两套终端,一个是基于串口的SecureCRT,一个就是我们开发板的LCD屏幕,但是为了方便调试,我们以后还是以SecureCRT 为主。我们可以通过下面这一行命令向LCD 屏幕输出“hello linux!”

echo hello linux > /dev/tty1

LCD 背光调节

59.3 小节已经讲过了,背光设备树节点设置了8 个等级的背光调节,可以设置为0~7,我们可以通过设置背光等级来实现LCD 背光亮度的调节,进入如下目录:

/sys/devices/platform/backlight/backlight/backlight

此目录下的文件如图59.4.3.1 所示:
在这里插入图片描述
图59.4.3.1 中的brightness 表示当前亮度等级,max_bgigntness 表示最大亮度等级。当前这两个文件内容如图59.4.3.2 所示:
在这里插入图片描述

从图59.4.3.2 可以看出,当前屏幕亮度等级为6,根据前面的分析可以,这个是50%亮度。屏幕最大亮度等级为7。如果我们要修改屏幕亮度,只需要向brightness 写入需要设置的屏幕亮度等级即可。比如设置屏幕亮度等级为7,那么可以使用如下命令:

echo 7 > brightness

输入上述命令以后就会发现屏幕亮度增大了,如果设置brightness 为0 的话就会关闭LCD背光,屏幕就会熄灭。

从LCD自动关闭解决方法

默认情况下10 分钟以后LCD 就会熄屏,这个并不是代码有问题,而是Linux 内核设置的,就和我们用手机或者电脑一样,一段时间不操作的话屏幕就会熄灭,以节省电能。解决这个问题有多种方法,我们依次来看一下:

1、按键盘唤醒
最简单的就是按下回车键唤醒屏幕,我们在第58 章将I.MX6U-ALPHA 开发板上的KEY按键注册为了回车键,因此按下开发板上的KEY 按键即可唤醒屏幕。如果开发板上没有按键的话可以外接USB 键盘,然后按下USB 键盘上的回车键唤醒屏幕。

2、关闭10 分钟熄屏功能
在Linux 源码中找到drivers/tty/vt/vt.c 这个文件,在此文件中找到blankinterval 变量,如下所示:

179 static int vesa_blank_mode;
180 static int vesa_off_interval;
181 static int blankinterval = 10*60;

blankinterval 变量控制着LCD 关闭时间,默认是10*60,也就是10 分钟。将blankinterval的值改为0 即可关闭10 分钟熄屏的功能,修改完成以后需要重新编译Linux 内核,得到新的zImage,然后用新的zImage 启动开发板。

3、编写一个APP 来关闭熄屏功能
在ubuntu 中新建一个名为lcd_always_on.c 的文件,然后在里面输入如下所示内容:

1 #include <fcntl.h>
2 #include <stdio.h>
3 #include <sys/ioctl.h>
4
5
6 int main(int argc, char *argv[])
7 {
8 int fd;
9 fd = open("/dev/tty1", O_RDWR);
10 write(fd, "\033[9;0]", 8);
11 close(fd);
12 return 0;
13 }

使用如下命令编译lcd_always_on.c 这个文件:

arm-linux-gnueabihf-gcc lcd_always_on.c -o lcd_always_on

编译生成lcd_always_on 以后将此可执行文件拷贝到开发板根文件系统的/usr/bin 目录中,然后给予可执行权限。设置lcd_always_on 这个软件为开机自启动,打开/etc/init.d/rcS,在此文件最后面加入如下内容:

1 cd /usr/bin
2 ./lcd_always_on
3 cd ..

修改完成以后保存/etc/init.d/rcS 文件,然后重启开发板即可。关于Linux 下的LCD 驱动我们就讲到这里。

本文来自互联网用户投稿,该文观点仅代表作者本人,不代表本站立场。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如若转载,请注明出处:http://www.mzph.cn/news/265113.shtml

如若内容造成侵权/违法违规/事实不符,请联系多彩编程网进行投诉反馈email:809451989@qq.com,一经查实,立即删除!

相关文章

一个老兵的linux学习和面试经验分享

特别说明&#xff1a;本文为约9个月前老男孩linux培训内部师兄给师弟的经验分享&#xff0c;经过该同学同意&#xff0c;特此分享给所有博友。学习和面试经验分享大家好&#xff0c;非常高兴能在这里给大家分享学习和面试的经验&#xff0c;同时也非常感谢老男孩老师给我这次机…

Linux RTC 驱动实验

目录Linux 内核RTC 驱动简介I.MX6U 内部RTC 驱动分析RTC 时间查看与设置RTC 也就是实时时钟&#xff0c;用于记录当前系统时间&#xff0c;对于Linux 系统而言时间是非常重要的&#xff0c;就和我们使用Windows 电脑或手机查看时间一样&#xff0c;我们在使用Linux 设备的时候也…

opencv及相机相关6

下午调试了下&#xff0c;现在可以实现在arm板上打开相机并实时显示&#xff0c;但是人脸检测暂时还没有实现&#xff0c;猜想是因为opencv的原因。明天接着调试。今天整明白一件事&#xff0c;首先在linux系统下&#xff0c;g编译器当cpp文件较少时&#xff0c;编译程序时需要…

Linux I2C 驱动实验

目录Linux I2C 驱动框架简介I2C 总线驱动I2C 设备驱动I2C 设备和驱动匹配过程I.MX6U 的I2C 适配器驱动分析I2C 设备驱动编写流程I2C 设备信息描述I2C 设备数据收发处理流程硬件原理图分析实验程序编写修改设备树AP3216C 驱动编写编写测试APP运行测试编译驱动程序和测试APP运行测…

NXP(I.MX6uLL)DDR3实验——DDR3重要时间参数、时钟配置与原理图简析

目录DDR3 内存时间参数传输速率tRCD 参数CL 参数AL 参数tRC 参数tRAS 参数I.MX6U MMDC内存控制器简介MMDC内存控制器简介MMDC内存控制器信号引脚MMDC内存控制器时钟源ALPHA开发板核心板DDR3L原理图DDR3 内存时间参数 大家在购买DDR3 内存的时候通常会重点观察几个常用的时间参…

[elk]elasticsearch dsl语句

例子1 统计1&#xff0c;有唱歌兴趣的 2&#xff0c;按年龄分组 3&#xff0c;求每组平均年龄 4,按平均年龄降序排序 sql转为dsl例子 # 每种型号车的颜色数 > 1的 SELECT model,COUNT(DISTINCT color) color_count FROM cars GROUP BY model HAVING color_count > 1 ORDE…

NXP(I.MX6uLL)DDR3实验——DDR3初始化、校准、超频测试

DDR3L 初始化与测试ddr_stress_tester简介(DDR压力测试工具)DDR3L驱动配置DDR3L校准DDR3L超频测试DDR3L驱动总结ddr_stress_tester简介(DDR压力测试工具) NXP 提供了一个非常好用的DDR 初始化工具&#xff0c;叫做ddr_stress_tester。此工具已经放到了开发板光盘中&#xff0c…

RGBLCD显示实验————复习到这

目录LCD 和eLCDIF 简介LCD 简介eLCDIF 接口硬件原理分析实验程序编写编译下载验证编写Makefile 和链接脚本编译下载LCD 液晶屏是常用到的外设&#xff0c;通过LCD 可以显示绚丽的图形、界面等&#xff0c;提高人机交互的效率。I.MX6U 提供了一个eLCDIF 接口用于连接RGB 接口的液…

unity 里调试native code

因项目需要&#xff0c;需要调试dll工程代码。 把生成的debug dll和pdb拷贝进unity的plugins工程&#xff0c;遇到 断点无法进入&#xff0c;修改下调试信息格式&#xff0c;OK。 转载于:https://www.cnblogs.com/marcher/p/10191521.html

将自己写的windows服务加入到windows集群中

最近发现windows集群能进行很多自定义&#xff0c;比如在集群中加入自己编写的服务。 能自定义的可不少&#xff0c;截个图&#xff1a; 本次演示中&#xff0c;只想用“通用服务”这个类型。 先列下步骤编写一个记录时间的Windows服务&#xff0c;这个服务会每隔1秒钟写入本地…

RTC实时时钟实验(低功耗、纽扣电池供电)

目录I.MX6U RTC 简介硬件原理分析实验程序编写修改文件MCIMX6Y2.h编写实验程序编译下载验证编写Makefile 和链接脚本编译下载实时时钟是很常用的一个外设&#xff0c;通过实时时钟我们就可以知道年、月、日和时间等信息。因此在需要记录时间的场合就需要实时时钟&#xff0c;可…

Python(21)_input用户交互

name input("请输入你的名字&#xff1a;") age input("请输入你的年龄&#xff1a;") print("我的名字是&#xff1a;"name" 年龄是&#xff1a;"age) #print(name) #print(age) 这是在本地调试的结果。因为程序是在远程服务器上执…

多点电容触摸屏实验

目录多点电容触摸简介硬件原理分析实验程序编写编译下载验证编写Makefile 和链接脚本编译下载随着智能手机的发展&#xff0c;电容触摸屏也得到了飞速的发展。相比电阻触摸屏&#xff0c;电容触摸屏有很多的优势&#xff0c;比如支持多点触控、不需要按压&#xff0c;只需要轻轻…

博客园自动添加版权说明,自动添加文章链接

功能&#xff1a; 1.给每一篇文章开头加上版权说明&#xff1b; 2.自动获取当前文章地址&#xff1b; 3.做了装饰。 将以下代码放在页首Html代码内即可&#xff1a; <script type"text/javascript"> var setMyBlog {setCopyright: function() {//设置版权信息…

如何添加地图控件到Windows Phone 8的页面中

原文 如何添加地图控件到Windows Phone 8的页面中 本主题介绍了各种方法来添加一个地图控件到Windows Phone 8的项目。该地图控件在Windows Phone的SDK 8.0的库的一部分。因为地图的控制是不是在内存中的核心控制&#xff0c;它必须被正确引用&#xff0c;然后才能使用它。您还…

LCD背光调节实验

目录LCD 背光调节简介硬件原理分析实验程序编写编译下载验证编写Makefile 和链接脚本编译下载不管是使用显示器还是手机&#xff0c;其屏幕背光都是可以调节的&#xff0c;通过调节背光就可以控制屏幕的亮度。在户外阳光强烈的时候可以通过调高背光来看清屏幕&#xff0c;在光线…

Mercurial(Hg)基本操作

Mercurial(Hg)基本操作 来源 https://www.cnblogs.com/gb2013/archive/2012/05/18/Mercurial_Basic.html Mercurial简介 Mercurial是一款非常优秀的分布式版本控制系统(DCVS)&#xff0c;具有高效率、跨平台、可扩展、使用简便且开源等优点&#xff0c;是目前最为流行的版本控制…

SPI实验

目录SPI & ICM-20608 简介SPI 简介SPI四线SPI四种工作模式SPI时序图I.MX6U ECSPI 简介ICM-20608 简介硬件原理分析实验程序编写编译下载验证编写Makefile 和链接脚本编译下载同I2C 一样&#xff0c;SPI 是很常用的通信接口&#xff0c;也可以通过SPI 来连接众多的传感器。相…

ADC实验(读取引脚电压值)

目录ADC 简介什么是ADCI.MX6ULL ADC 简介ADC寄存器介绍配置步骤硬件原理分析实验程序编写编译下载验证编写Makefile 和链接脚本编译下载ADC 是一种常见的外设&#xff0c;你可以在STM32 上见到它&#xff0c;在I.MX 6ULL 上依然能看到它的存在。通过读取GPIO 引脚的高低电平我们…

Linux CAN 驱动实验

目录CAN 协议简析何为CANCAN 电气属性显隐性电平接线端接电阻速度距离CAN 协议1、数据帧2、遥控帧3、错误帧4、过载帧5、帧间隔CAN 速率I.MX6ULL FlexCAN 简介硬件原理图分析实验程序编写修改设备树使能Linux 内核自带的FlexCAN 驱动FlexCAN 测试检查CAN 网卡设备是否存在移植i…
