之前听说过一句话，没有修过ECO的人生是不完整的。最近就给我整得再次完整了。。。。。。

        最近赶项目，RTL freeze之后，后仿发现出了bug（还好拦下来了，不然头更大），于是做了一次function ECO，记录下流程。。。。项目还是delay了。。。。。永远记得checklist一定得过！！！！

RTL freeze就是说，从今天起，大家谁也不能再修改RTL了。RTL freeze是一个分水岭。在freeze之前，你仿真也好，看代码也好，FPGA验证也好，发现的任何bug，都可以通过修改RTL的方式进行直接更正。但是freeze之后，被freeze的RTL将会进行综合，STA，然后送给后端人员，做floor plan，电源综合，时钟综合，布局布线等等。这些后端流程都是极其耗时的，而且通常不可逆的。

---

        闲话扯完了，下面进入正题。

        Conformal是Cadence家的一款形式验证驱动的等效、低功耗和ECO解决方案，使用可为用户提供独立的等效性检查解决方案，支持从RTL到P&R的最终网表验证设计。要做ECO的话需要Conformal ECO XL 或 GXL license。目前主要大厂都用它做ECO。（S家的formality主要是我不知道如何自动生成ECO脚本，不过去年好像出了视频，年后抽空学习一下。。。。）

        ECO的介绍就不多提了，见：

数字后端——ECO_沧海一升的博客-CSDN博客对ECO（engineering change order）进行简单介绍https://blog.csdn.net/qq_21842097/article/details/121717450         Conformal支持Flattened ECO Flow和Hierarchical ECO Flow。这里主要说明Flattened ECO Flow，这也是官方推荐的。Flattened下，工具会将 ECO 分析重点放在从平面比较中确定的非等效关键点上，且更容易设置，所有 ECO 补丁都可以用一个命令创建。

        FLOW如下：

        1、使用 SET ECO OPTION -flat 命令（setup mode）指定运行 FEF 流:

SET FLATTEN MODEL -ECO
SET FLATTEN MODEL -ENABLE_ANALYZE_HIER_COMPARE

        它还会自动将以下选项添加到 ANALYZE HIER_COMPARE 命令

-CONstraints
-NOEXact_pin_match
-FUNCTION_Pin_mapping
-INPUT_OUTPUT_Pin_equivalence
-THRESHOLD 0 //便于工具确定所有模块边界

        2、为ANALYZE HIER_COMPARE命令增加额外指令。

        3、使用 ADD COMPARE POINTS -all 和 COMPARE 命令开始flatten设计之间的比较。 这里主要是确定非一致性的关键点。

        4、使用 COMPARE ECO HIERARCHY 命令根据模块边界（由步骤 1 确定）将非一致性点（在步骤 2 中确定）分解为其子模块。

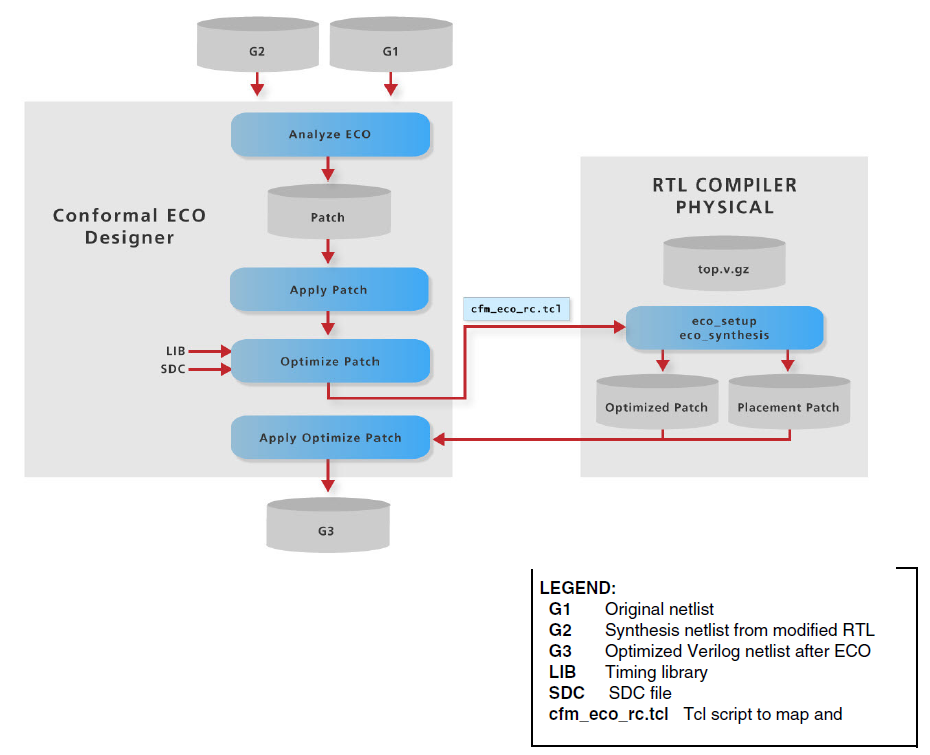

        5、使用 ANALYZE ECO -hierarchical 命令创建所有必要的patches。

        6、分别使用 APPLY PATCH 和 OPTIMIZE PATCH 命令应用和优化patches。

---

        下面主要说下function ECO（pre-mask）的流程，这次我跑的就是这个，只能说不幸中的万幸吧。。。 流程如下：

         1、将旧 RTL 与旧网表进行比较。应该结果是等价的，这里需要通过添加扫描约束来禁用扫描。

        2、综合修改后的RTL。一般来说用与创建旧网表相同的综合工具、版本和脚本。 尽量减少任何更改。

        3、将新 RTL 与新网表进行比较。应该结果是等价的。

        4、将旧 RTL 与新 RTL 进行比较。结果是不等价的。这里需要注意的是，新的RTL读入为Golden design，旧的RTL读入为Revised design。

        5、比较旧网表和新网表。

        6、使用旧网表和新网表创建 ECO patch文件。在验证了第 5 步中的所有非等价点都是由功能更改引起的之后，使用 Conformal 为每个非等价模块创建一个patch文件。 在此步骤中使用的任何 ADD ECO PIN 命令也必须用于第 7 步和第 8 步。如果在创建 ECO patch 文件期间进行了任何展平，则必须对第 7 步和第 8 步执行相同的展平。

        7、应用patch并写出 ECO 网表。在分析所有 ECO 模块后使用patch文件创建 ECO 网表，然后写出尚未映射或优化的网表。

        8、优化补丁。这一步有点类似综合。

        9、ECO网表进行等价性检查。一致性检查必不可少。

        还是看脚本比较直接。ANALYZE ECO 命令会为每个非等价模块创建patch文件。 patch文件定义了一个patch模块并包含将改变设计功能的更改。 patch模块名称是附加了 _eco 的原始非等价模块名称。我这里主要是对比了两个网表，然后进行处理：

set log file eco.log -replaceset flatten model -eco
set flatten model -gated_clock
set flatten model -enable_analyze_hier_compareread library xxx.lib -replace -libertyread design r2.v -golden -replace
read design r1.v -revised -replace
//===================================
//等价的写法
//set x conversion e -both
//read design r1.v -golden -replace
//read design r2.v -revised -replace
//===================================report design data
report black boxuniquify -all -nolibrary -revised
add module attribute mod* -eco_module -noflatten -bothset system mode lec
analyze hier -eco_aware
add compare point -all
compare
compare eco hierarchy
analyze eco patch.v -preserve_clock -replace -hierarchical
//analyze 有-ecopin_dofile选项来增加eco pins，这次没用到set system mode setup
apply patch -golden -keephierarchy -auto
optimize_patch -workdir <working_directory> \-library <lib_file_list> \-sdc <sdc_filename> \-instancenaming “ECOinst_%d” \-netnaming “ECOnet_%d” \-sequentialnaming “ECOreg_%s” \-synexec “genus” \-verbose
report eco changes -script -file xxx.script -replace
write eco design -newfile eco.v -replace -report ECOprelogics.rpt
