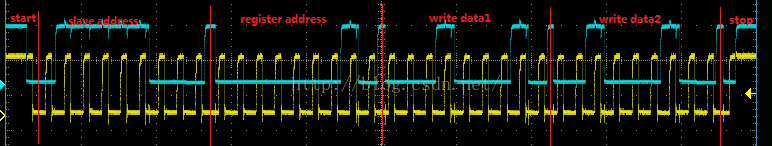

1. I2C写时序图:
注意:最后一个byte后,结束标志在第十个CLK上升沿之后:

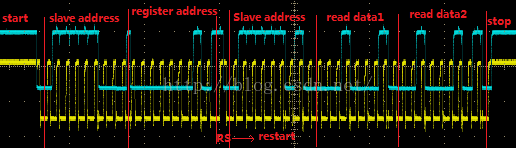

2. I2C读时序图:
注意:restart信号格式;读操作结束前最后一组clk的最后一个上升沿,主机应发送NACK(之前的读clk后最后一个bit发送ACK),然后再发送结束标志。
1. I2C写时序图:
注意:最后一个byte后,结束标志在第十个CLK上升沿之后:
2. I2C读时序图:
注意:restart信号格式;读操作结束前最后一组clk的最后一个上升沿,主机应发送NACK(之前的读clk后最后一个bit发送ACK),然后再发送结束标志。
