PCIE总线-PCI、PCIE关系及信号定义

PCI(Peripheral Component Interconnect)总线规范在上世纪九十年代由Intel提出。在处理器体系结构中,PCI总线属于局部总线(Local Bus)。局部总线作为系统总线的延伸,主要功能是为了连接外部设备。

处理器主频的不断提升,要求速度更快,带宽更高的局部总线。起初PC使用8位的XT总线作为局部总线,并很快升级到16位的ISA(Industry Standard Architecture)总线,逐步发展到32位的EISA(Extended Industry Standard Architecture)VESA(Video Electronics Standards Association)MCA(Micro Channel Architecture)总线。随着PCI总线的出现,EISAVESA等其他32位总线很快就被PCI总线淘汰了。从那时起,PCI总线一直在处理器体系结构中占有重要地位。

在此后相当长的一段时间里,PC处理器系统的大多数外部设备都是直接或者间接地与PCI总线相连。即使目前PCI Express总线(Intel提出)逐步取代了PCI总线成为PC局部总线的主流,也不能掩盖PCI总线的光芒。从软件层面上看,PCI Express总线与PCI总线基本兼容;从硬件层面上看,PCI Express总线在很大程度上继承了PCI总线的设计思路。因此PCI总线依然是软硬件工程师在进行处理器系统的开发与设计时,必须要掌握的一条局部总线。

随着时间的推移,PCIPCI-X总线逐步遇到瓶颈:PCIPCI-X总线使用单端、并行信号进行数据传递,由于单端信号容易被外部系统干扰,其总线频率很难进一步提高,所以想到了使用高速串行总线(即差分形式,抗干扰能力强)代替并行总线,通过提高总线频率来提高总线带宽。PCI Express总线也逐渐替代PCI总线成为主流。但是从系统软件的角度上看,PCI Express总线仍然基于PCI总线。理解PCI Express总线的一个基础是深入理解PCI总线,同时PCI Express总线也继承了PCI总线的许多概念。

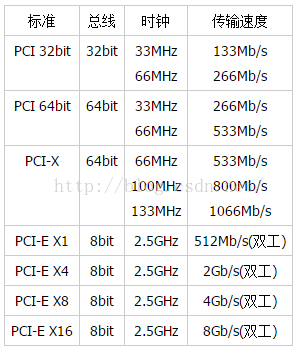

1、PCI、PCIE总线速率对比为:

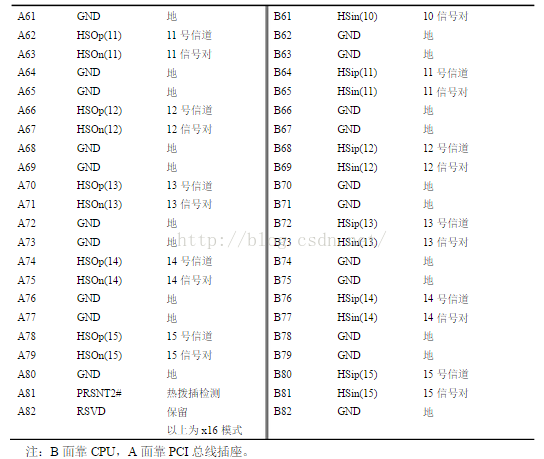

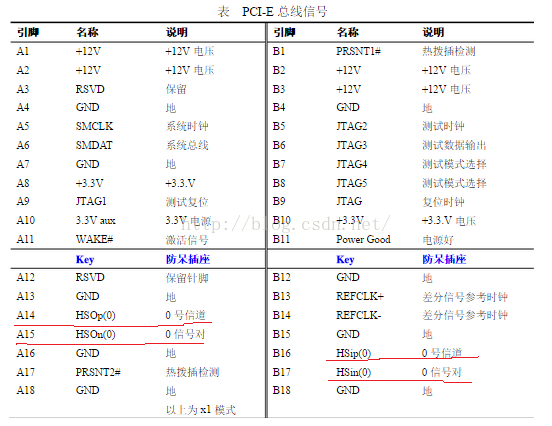

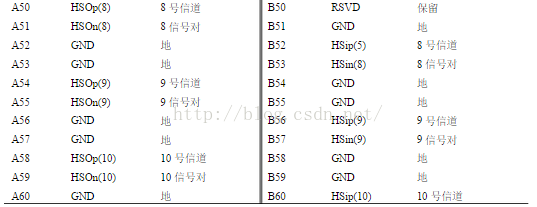

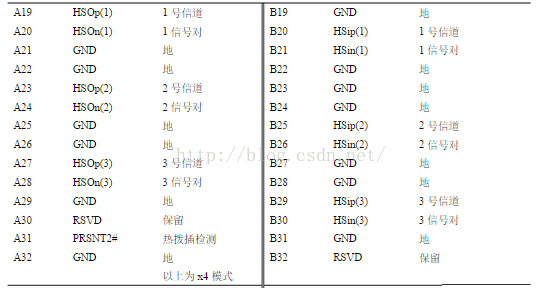

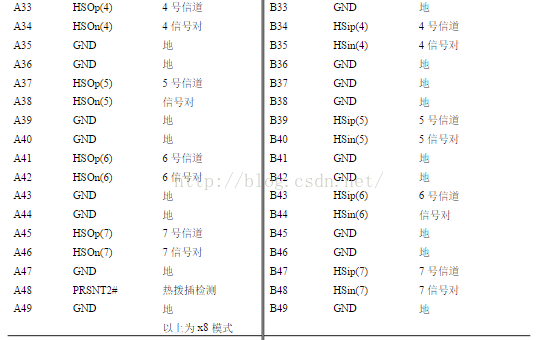

2、PCIE引脚信号定义

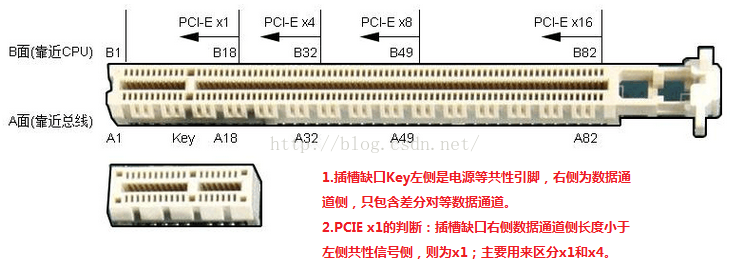

PCIe链路可以由多条Lane组成,目前PCIe链路可以支持1248121632Lane(Lane就是一对Rx、Tx差分对),即PCIE x1、PCIE x2、PCIE x4、PCIE x8、PCIE x16、PCIE x32,其中PCIE x1、PCIE x4、PCIE x8、PCIE x16较常用,从PCI、PCIE总线速率对比表中可知,PCIE xN传输速率成倍增加是由于差分对数目在成对增加(Lane的数目),一般各接口用途为:

            1)x1/x2主要是用来扩展声卡、网卡等低速设备,用于淘汰PCI插槽 2)x4是用来扩展磁盘阵列卡等中速设备,用于淘汰PCI-X插槽 3)x8/x16是用来扩展显卡等告诉设备,用于淘汰AGP插槽
3、PCI信号引脚定义

采用地址/数据复用总线AD0~AD31并行信号进行数据传输。
