1 TMDS的信号通道： 1个HDMI包括3个TMDS数据通道和1个TMDS时钟通道。

  .  每一个TMDS时钟周期内，TMDS数据通道上会发送一个10位的字符信息；
  .  每个TMDS时钟周期内，编码器将2位的控制数据、4位的报数据或者8位的视频数据采取不同         的编码方式编码成10位数据。

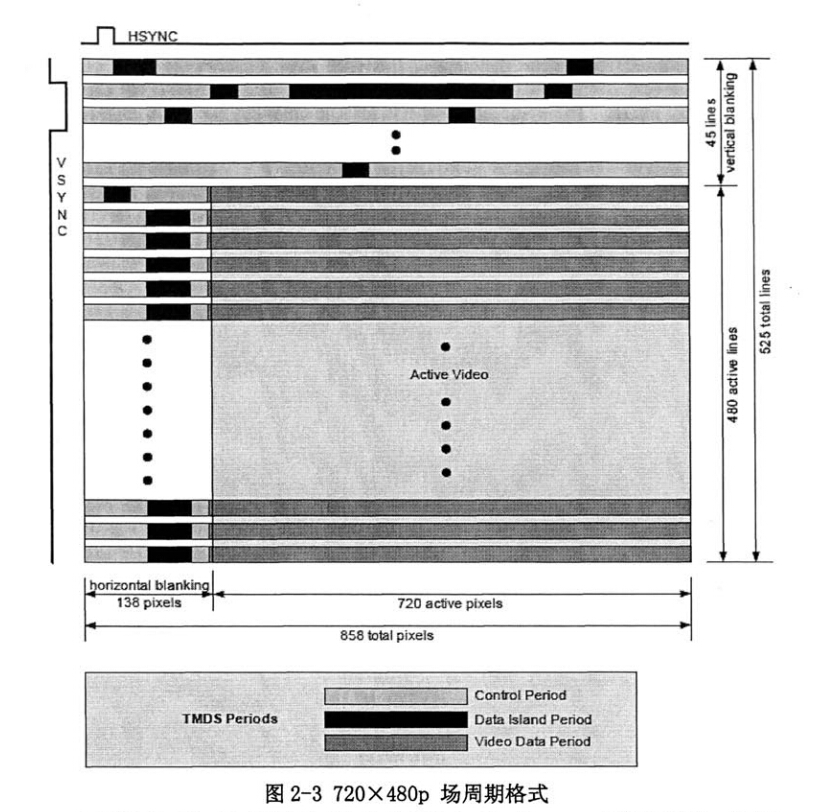

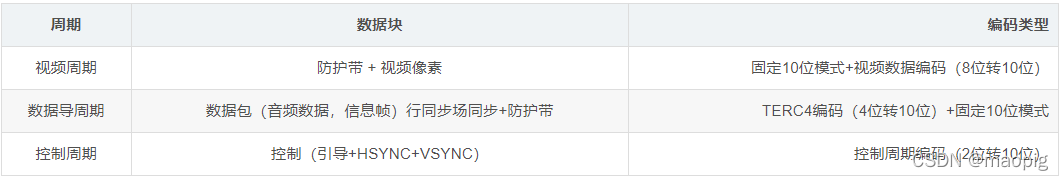

2  在TMDS数据通道中数据在三种不同的周期块中发送
 .  视频数据周期 (active video)
 . 数据岛周期 (data island)
 .  控制周期(ctl)
   在视频数据周期和数据岛周期之前都有一个前导的防护带
  在数据岛周期的尾部也有一个防护带

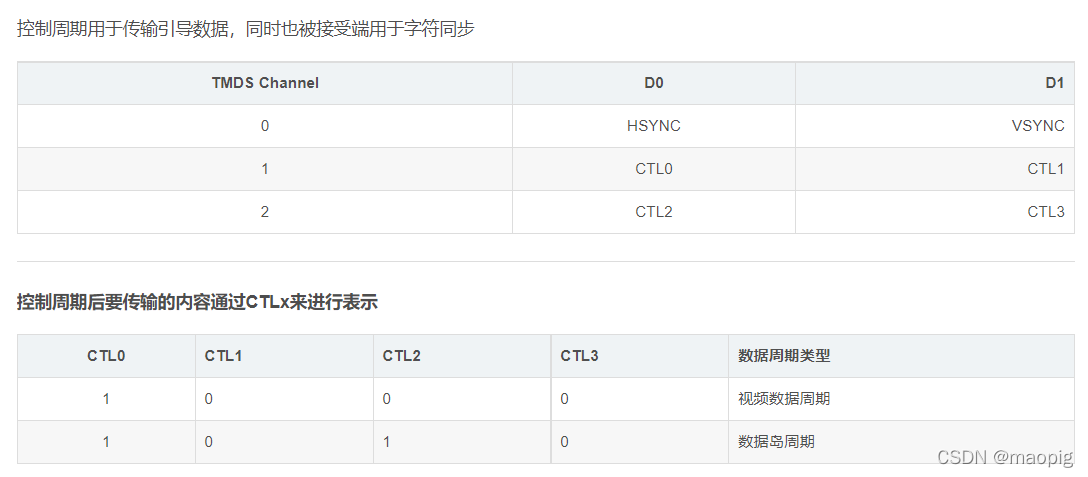

 控制周期

数据岛周期

数据岛周期用来传输音频数据和辅助数据

辅助数据包括信息帧和其他的一些描述有效的音频和视频数据流，或者描述信息源的数据流

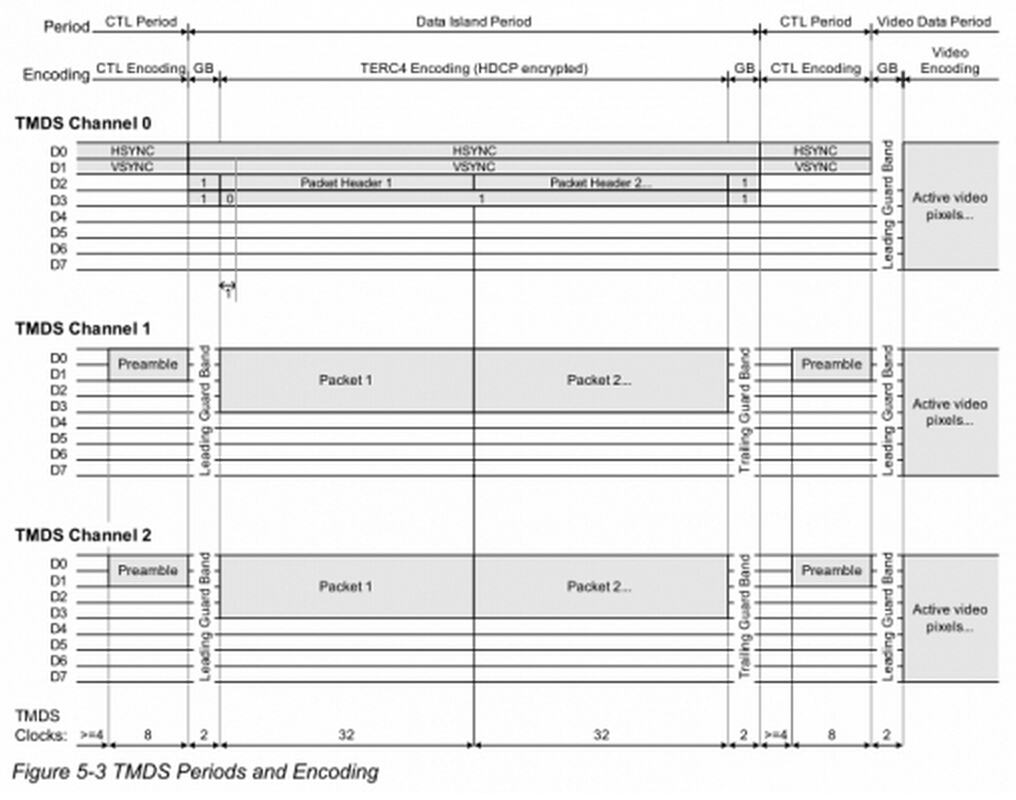

数据岛周期中采用CRET4编码 ，具体信息编码格式如下图：

在数据岛周期的前后都有一个防护带（GB）。
在数据岛周期中，TMDS的每一条通道
在TMDS Channel 0

. 第0位和第1位都为经过编码的HSYNC和VSYNC信号。
. 第2位用于传送数据包头
. 第3位 在防护带后第一位为0其他位始终为1
在TMDS Channel 1 和 Channel 2 各有四位被用来传输包数据

每个数据包有32个像素长度
采用TMDS降错码(TERC4) 4位数据转10位数据
