1. 问题分析

        日常工作尤其是测绘、地质、遥感行业，需要画DEM模型，并在这个模型的基础上，进行着色、渲染。比如，地质分析地面三维地表形变之时，需要根据DEM数据画出目标区域的三维模型，然后根据地基雷达、星载雷达计算出来的形变值，并对目标点（区域）进行作色，效果如下图所示；

 2. 技术分析

        本功能需要先将DEM数据画出来，然后在所需区域（位置）进行作色渲染，其中话三维模型     用到mesh函数就，mesh(_,C);其中C表示颜色矩阵，也可以先将图片话出来，然后根据figure的color属性进行着色。

3. 程序代码

根据上述技术问题，进行编程，代码如下：

clear; close all; clc;
%% 导入光学图片picture_data = imread('test.jpg');
picture_data = rgb2gray(picture_data);
picture_data = double(picture_data);
figure('name','颜色图像');
image(picture_data)
colormap(gray(256)); colorbar
%% 画山峰，赋予高程信息，可以看做实际的位置坐标
[x,y]=meshgrid(-4.99:0.01:5,-2.99:0.01:3);
z = 3*(1-x).^2.*exp(-(x.^2) - (y+1).^2)- 10*(x/5 - x.^3 - y.^5).*exp(-x.^2-y.^2)- 1/3*exp(-(x+1).^2 - y.^2);
z = 100 * abs(z);
x = 100*(x+5);
y = 100*(y+3);
%% 画图
figure('name','高程图')
mesh(x, y,z);
colormap(gray(256));
colorbar
figure('name','带有颜色的高程图')
mesh(x, y,z, picture_data);%需要注意的是，颜色矩阵必须和z矩阵一样大。
colormap(gray(256));
colorbar

4. 代码运行结果

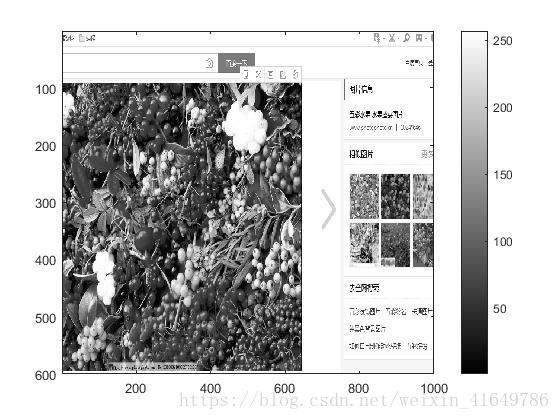

4.1  颜色图（灰度图）

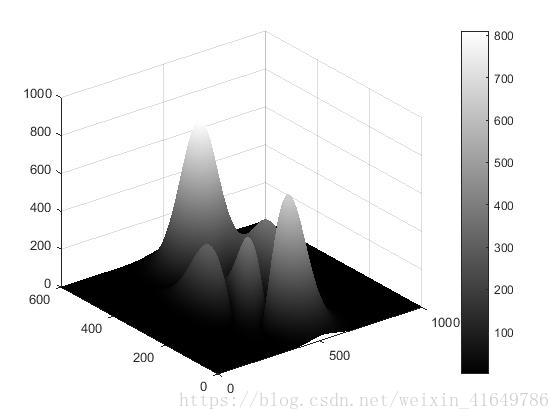

4.2  三维图（不带颜色的）

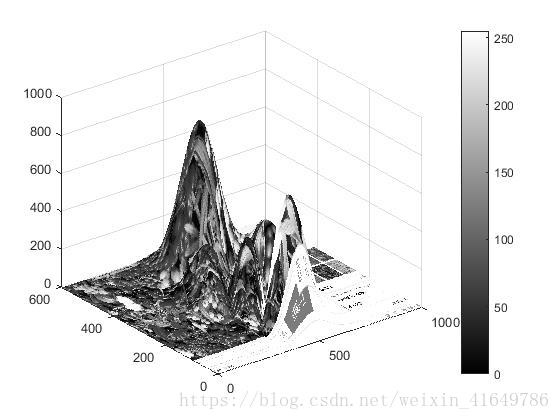

4.3 三维图（带有颜色渲染的）

 最后给一张我的颜色图，是我随意找的，截取的，像素转化为600*1000的矩阵
