带控制端口的加法器

1 电路系统的工作原理
2 电路的VHDL语言描述方法及语法分析

1）. 带控制端口加法器的源描述
2）. 设计实体
3）. 实体说明
4）. 结构体
5）. 进程
6）. 顺序语句if
7）. 位向量
8）. 重载

1 电路系统的工作原理

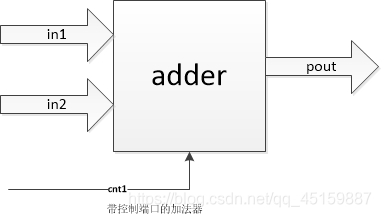

该加法器有二个输入端口in1和in2，一个输出端口pout，还有一个控制端口cnt1，其中输入端口和输出端口的类型为位向量；控制端口的类型则是位，或者为0，或者为1.当控制端口cnt1为1时，对输入端口的二个位向量进行加法操作，否则不进行任何操作。

2 电路的VHDL语言描述方法及语法分析

1）. 带控制端口加法器的源描述

ENTITY adder ISPORT(	in1 : bit_vector;in2 : bit_vector;cnt1: bit;pout: OUT bit_vector);
END adder;
ARCHITECTURE func OF adder IS
BEGINPROCESS(cnt
