按键控制LED灯

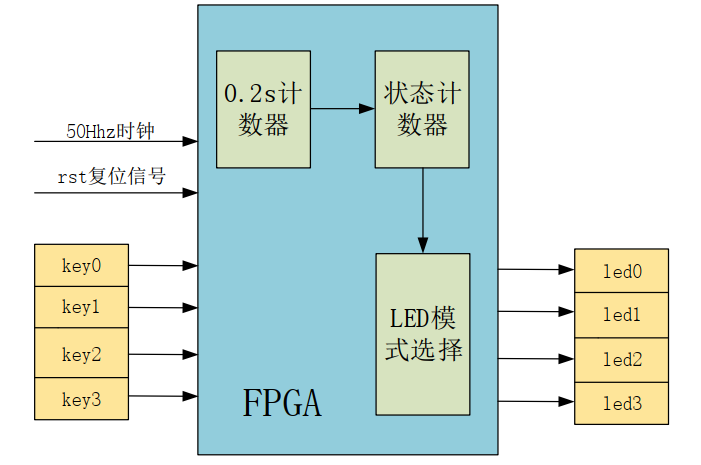

原理图
程序设计
`timescale 1ns / 1psmodule key_led(
input sys_clk,
input sys_rst_n,
input [3:0] key,
output reg [3:0] led);reg [23:0] cnt;reg [1:0] led_control;//定义一个计数器 计算led变化的时间always@(posedge sys_clk or negedge sys_rst_n)beginif(!sys_rst_n)cnt <= 24'b0;else if(cnt < 24'd9)cnt <= cnt + 1'b1;elsecnt <= 24'b0;end//用于设置LED的状态always@(posedge sys_clk or negedge sys_rst_n)beginif(!sys_rst_n)led_control <= 2'b00;else if(cnt < 24'd9)led_control <= led_control + 1'b1;elseled_control <= led_control;end always
