四选一多路器

状态转换
d0 11
d1 10
d2 01
d3 00

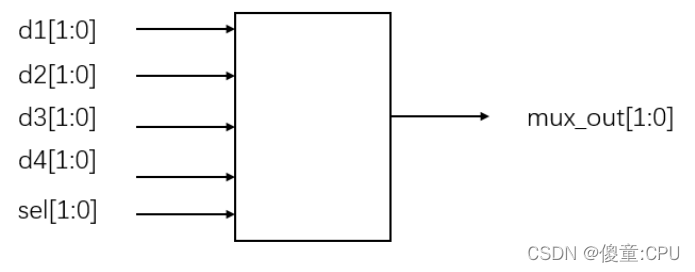

信号示意图

`timescale 1ns/1ns
module mux4_1(
input [1:0]d1,d2,d3,d0,
input [1:0]sel,
output[1:0]mux_out
);
//*************code***********//reg [1:0] mux_out_reg;always@(*)begincase(sel)2'b00:mux_out_reg = d3;2'b01:mux_out_reg = d2;2'b10:mux_out_reg = d1;2'b11:mux_out_reg = d0;default:mux_out_reg = 2'b00;endcaseendassign mux_out = mux_out_reg;
//*************code***********//
endmodule

知识点：
always@(*)表示对所有输入信号的变化敏感；
在always语句块中等号左边是reg类型（注意：此处reg并不是代表触发器，纯属是语法要求）。
