脉冲同步电路
题目解析
从A时钟域提取一个单时钟周期宽度脉冲,然后在新的时钟域B建立另一个单时钟宽度的脉冲。
A时钟域的频率是B时钟域的10倍;A时钟域脉冲之间的间隔很大,无需考虑脉冲间隔太小的问题。

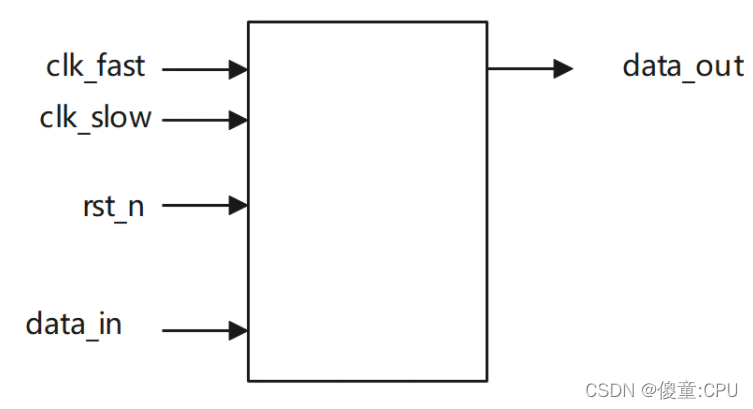

电路的接口如下图所示。data_in是脉冲输入信号,data_out是新的脉冲信号;clk_fast是A时钟域时钟信号,clk_slow是B时钟域时钟信号;rst_n是异步复位信号。
题目解析

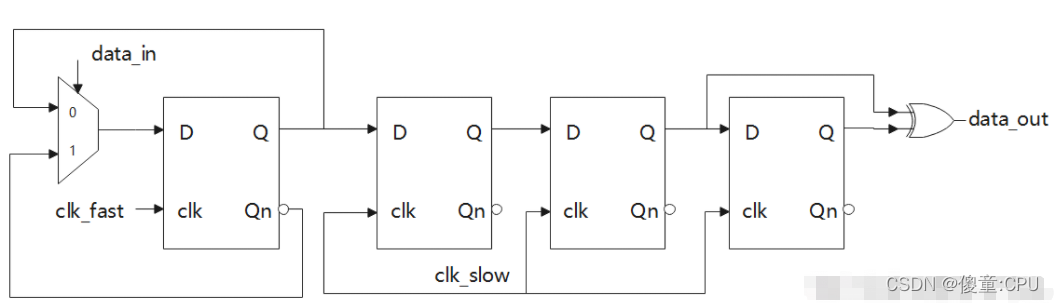

上图中最左端的数据选择器和寄存器,组成了快时钟域下的翻转电路;中间的两个寄存器是两级同步器;最后一个寄存器和异或门组成边沿检测电路。
`timescale 1ns/1nsmodule pulse_detect(input clk_fast , input clk_slow , input rst_n
