初识TCL

初识TCL

安装TCL编辑器

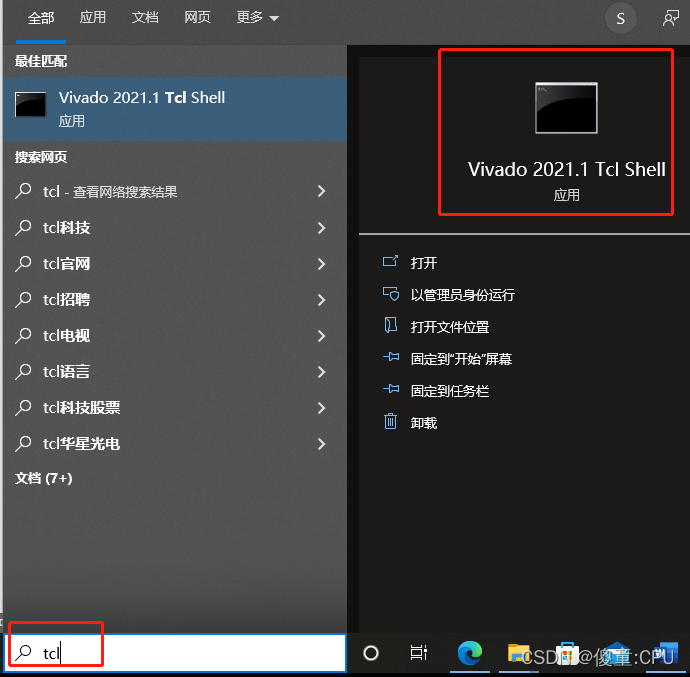

如果你的电脑上装有编写TCL脚本的软件(Vivado等),执行在命令串口输入tcl,点击就行
在这里插入图片描述
输入expr 2 + 2
在这里插入图片描述
每一条命令都由一个或多个“单词”组成,单词之间用空格或制表符(即空白字符)隔开。
命令通常由换行符结束(通常就是键盘上的Enter或Return键),因此你输入的tclsh的每一行都会形成一条独立的命令。分号也用作命令分隔符,可以用它在一行之中输入多个命令。一个命令也可以扩展到几行。
.a是主组件的一个子组件,.a.b是.a组件的一个子组件

变量与替换

在这里插入图片描述
第一条命令将值44赋给变量a,并返回该变量的值。
第二条命令中,$让tcl执行变量替换(variable substitution):tcl解释器将 $符合它后面的变量名替换为该变量的值,因此expr接收到的参数实际上是4*44。
在这里插入图片描述
使用方括号启用命令替换:方括号中的所有内容都作为一个独立的tcl脚本处理,其结果将替换到这个方括号的位置。
在这里插入图片描述
将变量x设置为字符串a(字符\ $被替换为 $,而不在进行 $所代表的变量替换)

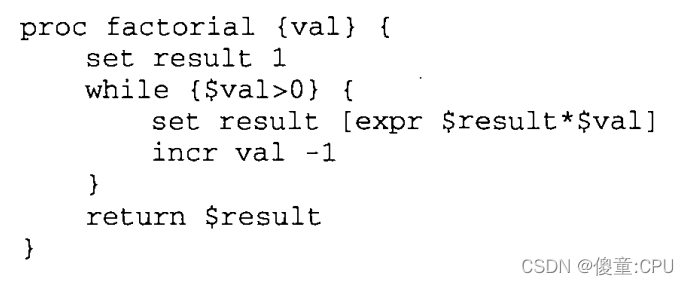

控制结构
在这里插入图片描述
在这里插入图片描述
