前言

　　Chipscope在FPGA调试中被用来观察内部信号，程序里加入Chipscope相当于有了数字示波器。

　　本文主要记录Chipscope的基本操作，以及如何借助MATLAB对Chipscope的数据进行分析。

一、Chipscope使用

　　A-Chipscope简介

　　参考：ug029_ChipScope Pro 11.4 Software and Cores。

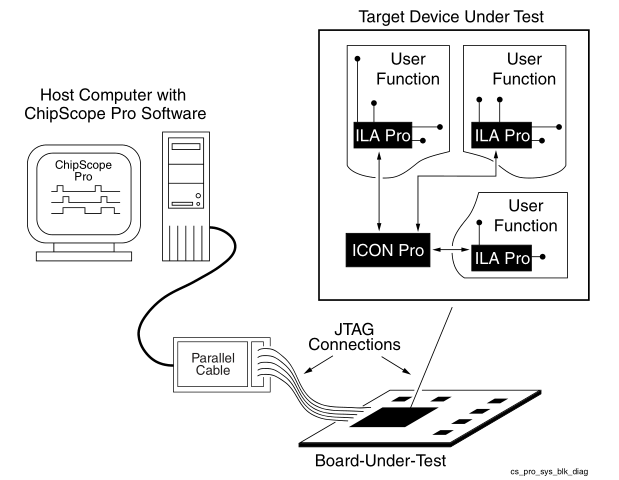

　　Chipscope只要一个JTAG(Joint Test Action Group)口，就可以访问到FPGA内部的所有信号。

核心：两个关键Core+Analyzer

Core-ILA：集成逻辑分析仪。连接信号，触发条件和触发时钟；

Core-ICON：是Analyzer和ILA联络的桥梁。只有一个，ICON负责管理多个ILA，提供通过JTAG口访问多个ILA的途径；

Analyzer：Chipscope的信号GUI界面

附加：

IBA（Integrated Bus Analyzer）：用来Debug IBM coreconnect总线；

ATC（Agilent Trace Core）：Agilent为Xilinx FPGA开发的支持片外采样数据存储的设备。

　　B-Chipscope Pro Core Inserter流程

 1）保留设计层次

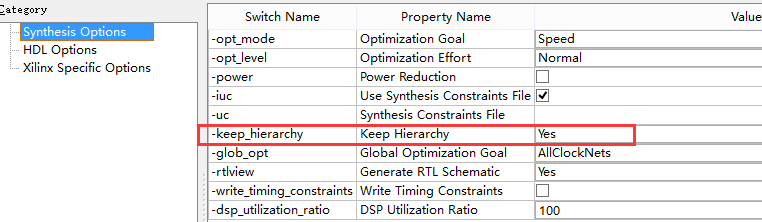

XST 缺省设置是将设计打平以取得好的综合效果，因此需要设置：Synthesize XST → process properties：

2）选择对应芯片

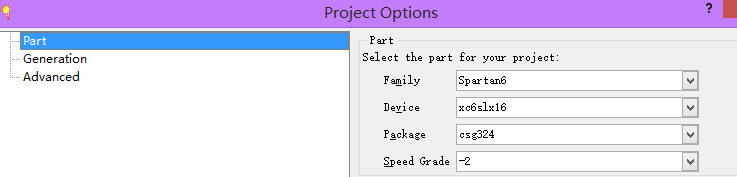

Core Generator —— New project —— 选择存放目录，并设置Part，如果指定语言需要设置Generation，语言默认VHDL，以S6为例：

3）ICON设置

 双击：

点击：Generate，完成最基本的ICON设置

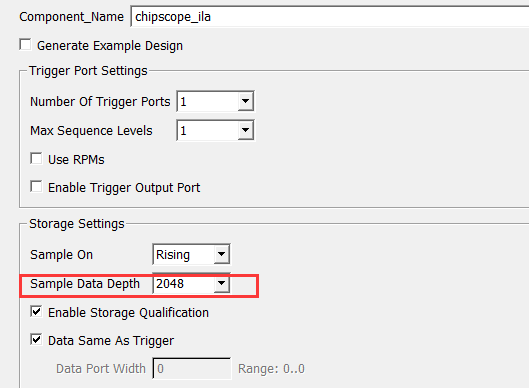

4）ILA设置

 双击：

参数可人为设定，

触发端口数量最大为256

点击：Generate.

这样一来，便完成了ICON与ILA核的设置，如果工程中需要用到Chipscope，不必每次都要生成，只需将其中四个文件拷贝到对应工程目录下即可。

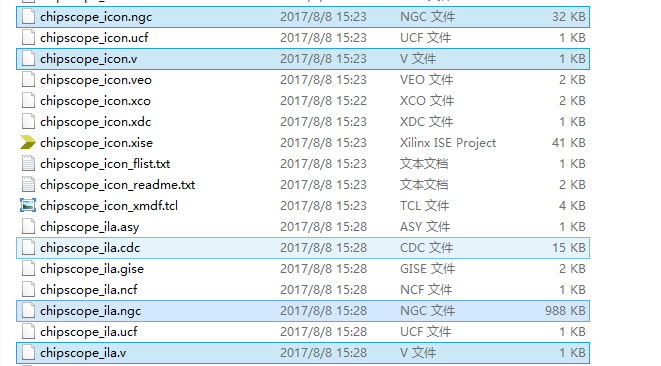

综合后的网表文件：*.ngc以及对应的工程*.v，ICON与ILA各两个，共四个文件：

其中两个*.v文件：

　　ila:

`timescale 1ns/1psmodule chipscope_ila(CONTROL,CLK,TRIG0) /* synthesis syn_black_box syn_noprune=1 */;inout [35 : 0] CONTROL;
input CLK;
input [255 : 0] TRIG0;endmodule

　　icon:

`timescale 1ns/1psmodule chipscope_icon(CONTROL0) /* synthesis syn_black_box syn_noprune=1 */;inout [35 : 0] CONTROL0;endmodule

Chipscope相当于内部的示波器，有了工具如何调用呢？利用Analyze（本质是GUI界面）即可。

5）调用Analyze

打开Analyzer，通常可以自动识别芯片，点击OK。

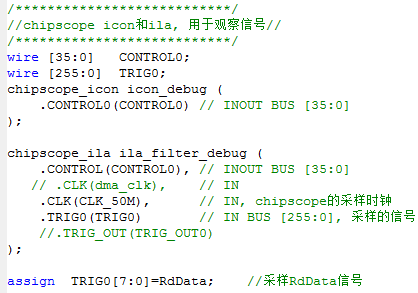

工程中，Rddata描述：

在Analyzer中设置：选中0~7，move to bus，new bus:

点击三角运行：

即可抓取EEPROM写入FPGA的输入Rddata:

这与写入IIC总线的数据是一致的：

二、借助MATLAB对Chipscope的数据进行分析

 　　通常希望从多个角度分析数据，因此考虑将Chipscope的数据导入MATLAB。

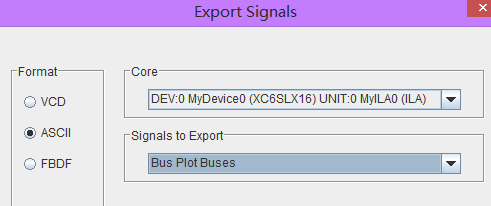

File —— Export:

输入存储的文件名，如test.prn;

利用MATLAB指令读取：xlLoadChipScopeData(‘test.prn’);
