模拟电子技术基础笔记

模拟电子技术基础笔记

  1. 二极管的特性

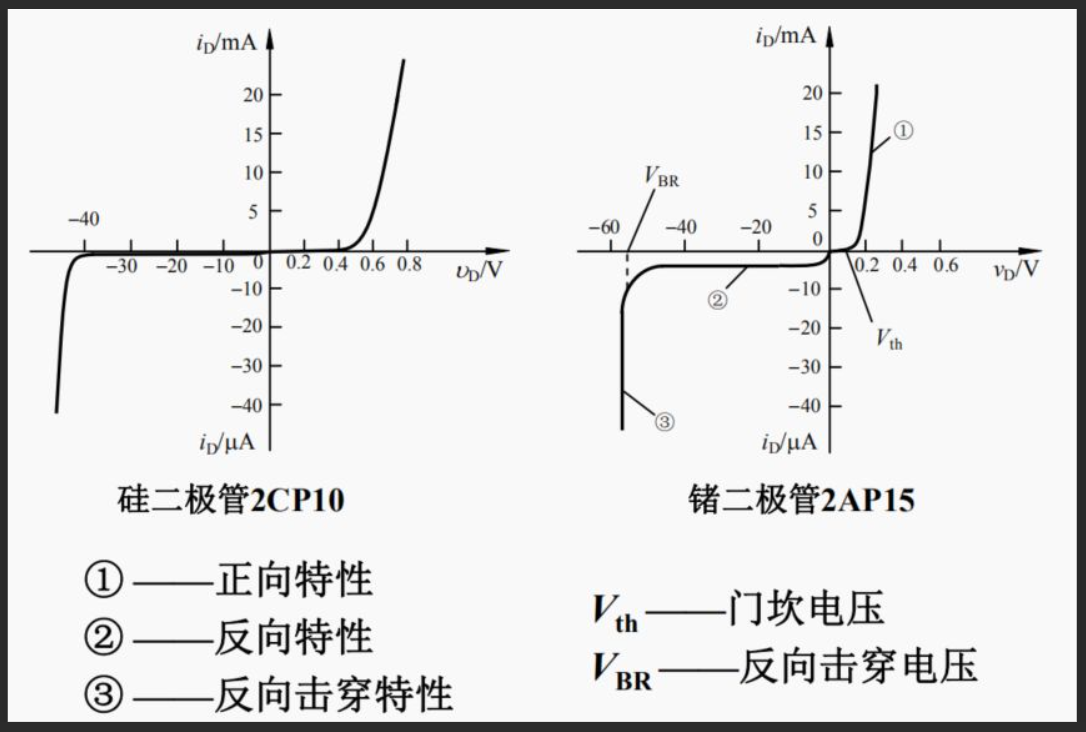

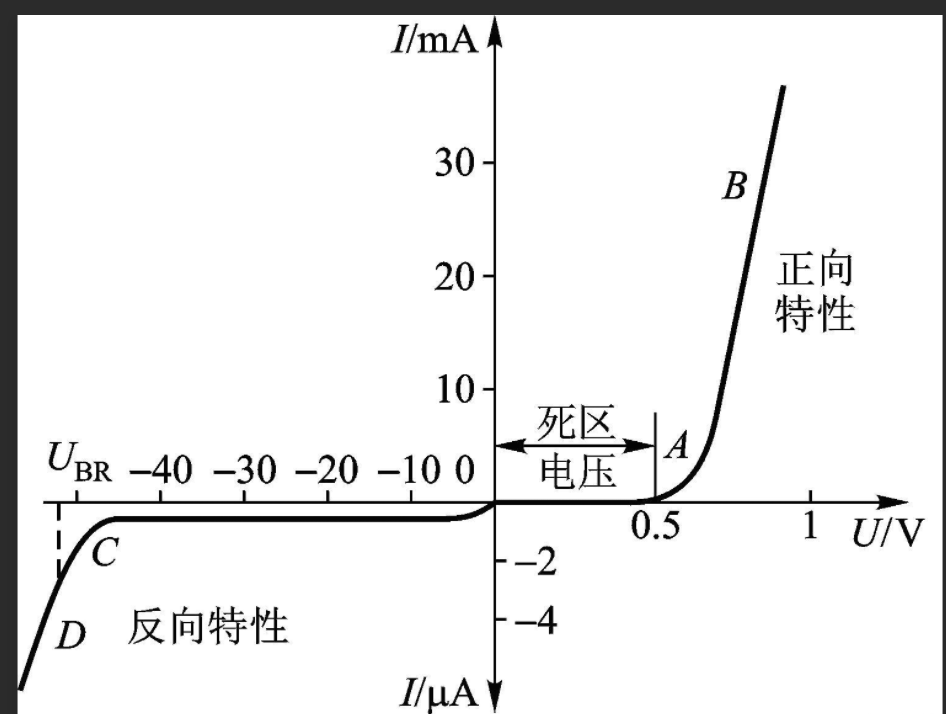

    1 单向导电性(小写是交流,大写是直流)

二极管的应用
1、整流二极管
利用二极管单向导电性,可以把方向交替变化的交流电变换成单一方向的脉动直流电。
2、开关元件
二极管在正向电压作用下电阻很小,处于导通状态,相当于一只接通的开关;在反向电压作用下,电阻很大,处于截止状态,如同一只断开的开关。利用二极管的开关特性,可以组成各种逻辑电路。
3、限幅元件
二极管正向导通后,它的正向压降基本保持不变(硅管为0.7V,锗管为0.3V)。利用这一特性,在电路中作为限幅元件,可以把信号幅度限制在一定范围内。
4、继流二极管
在开关电源的电感中和继电器等感性负载中起继流作用。
5、检波二极管
在收音机中起检波作用。
6、变容二极管

二极管的主要参数
1、最大整流电流
是指二极管长期连续工作时允许通过的最大正向电流值,其值与PN结面积及外部散热条件等有关。因为电流通过管子时会使管芯发热,温度上升,温度超过容许限度(硅管为 140左右,锗管为 90 左右)时,就会使管芯过热而损坏。所以在规定散热条件下,二极管使用中不要超过二极管最大整流电流值。例如,常用的IN4001-4007型锗二极管的额定正向工作电流为1A
2、最高反向工作电压
加在二极管两端的反向电压高到一定值时,会将管子击穿,失去单向导电能力。为了保证使用安全,规定了最高反向工作电压值。例如,IN4001 二极管反向耐压为50V,IN4007反向耐压为1000V。
3、反向电流
反向电流是指二极管在规定的温度和最高反向电压作用下,流过二极管的反向电流。反向电流越小,管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系,大约温度每升高 10℃,反向电流增大一倍。例如2AP1型锗二极管,在25℃时反向电流若为250uA,温度升高到35℃,反向电流将上升到500uA,依此类推,在75℃时,它的反向电流已达8mA,不仅失去了单方向导电特性,还会使管子过热而损坏。又如,2CP10型硅二极管,25℃时反向电流仅为5uA,温度升高到75℃时,反向电流也不过160uA。故硅二极管比锗二极管在高温下具有较好的稳定性。
4、最高工作频率
二极管工作的上限频率。超过此值是,由于结电容的作用,二极管将不能很好地体现单向导电性。

在这里插入图片描述
在这里插入图片描述

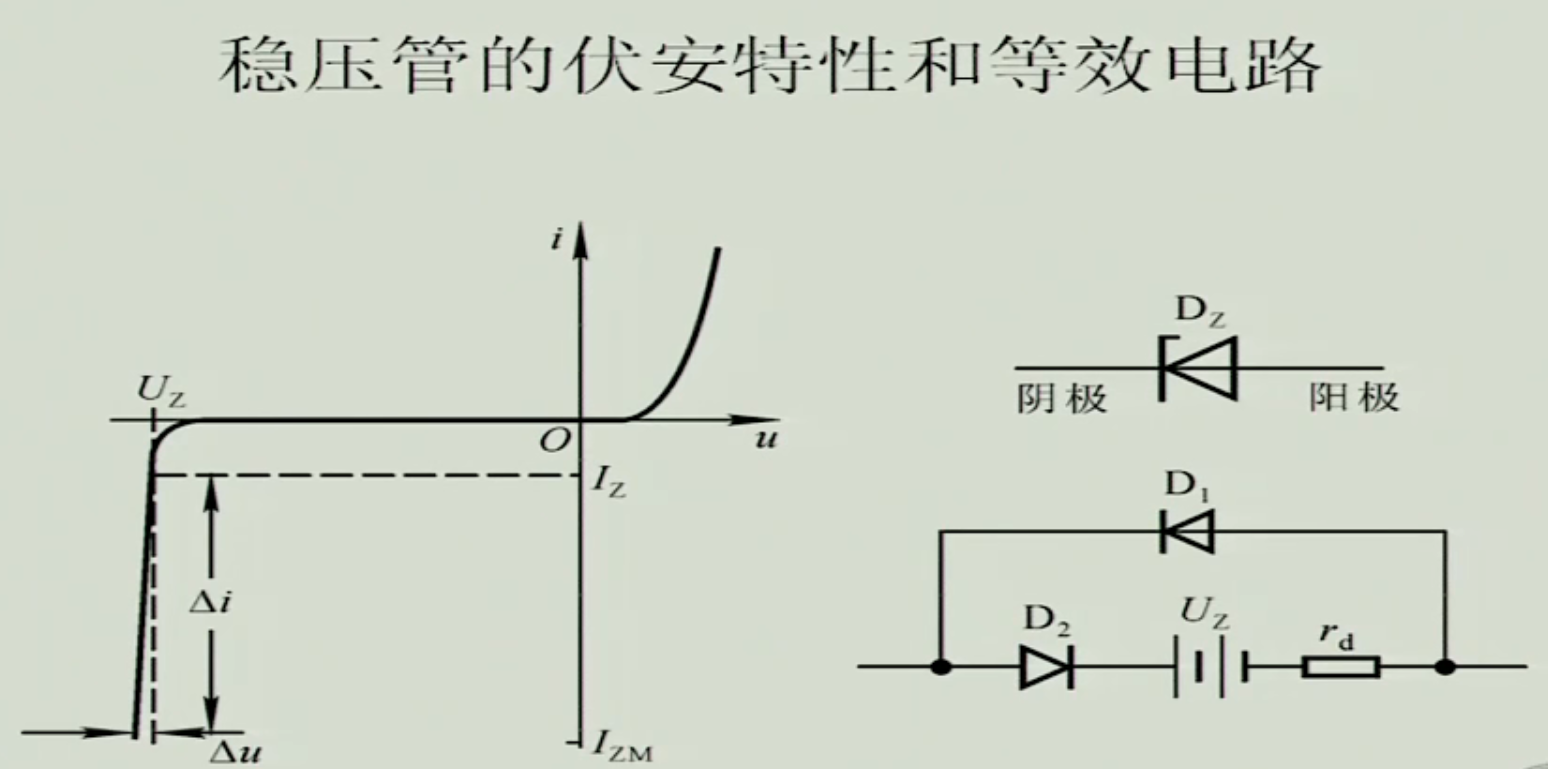

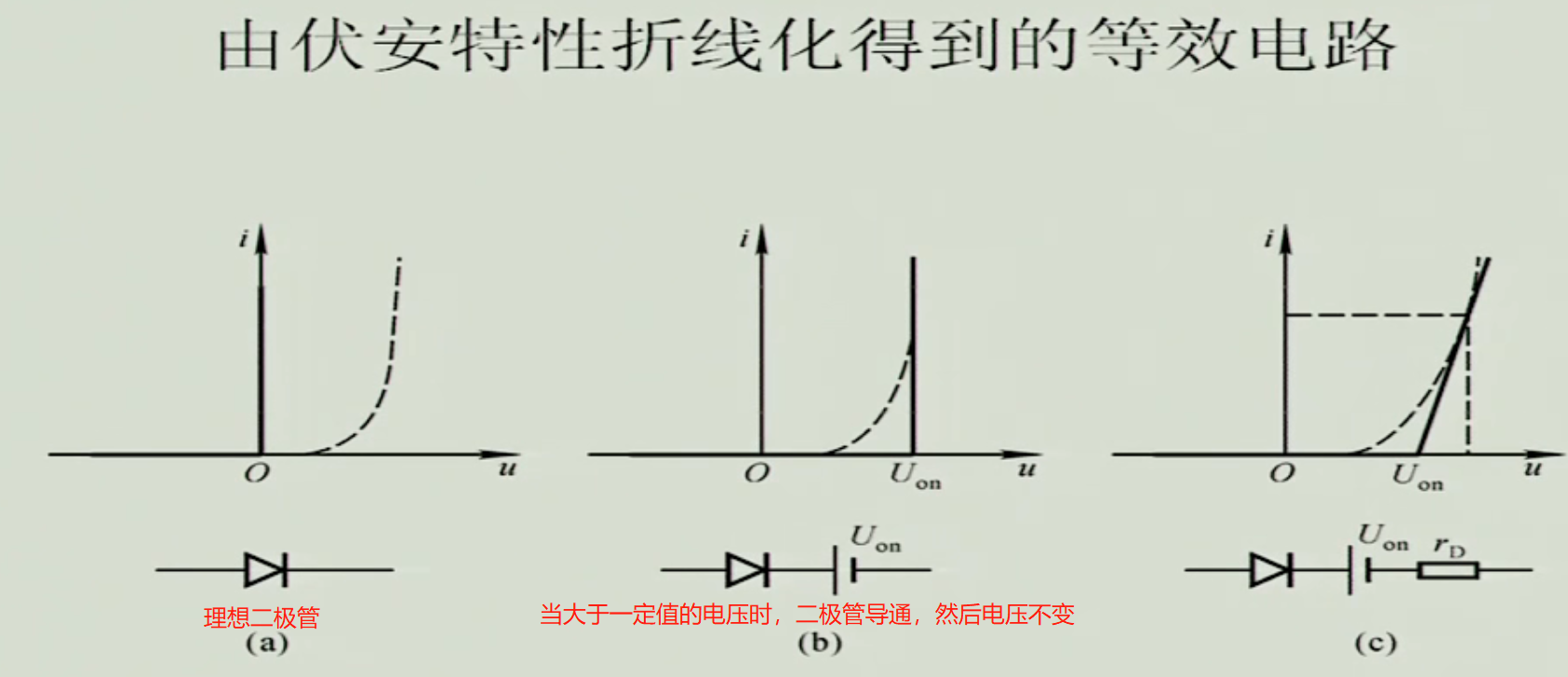

等效电路
在这里插入图片描述

如何判断二极管的导通电压—假设法(重点是找到二极管啥时候导通,啥时候截止)
在这里插入图片描述
在这里插入图片描述

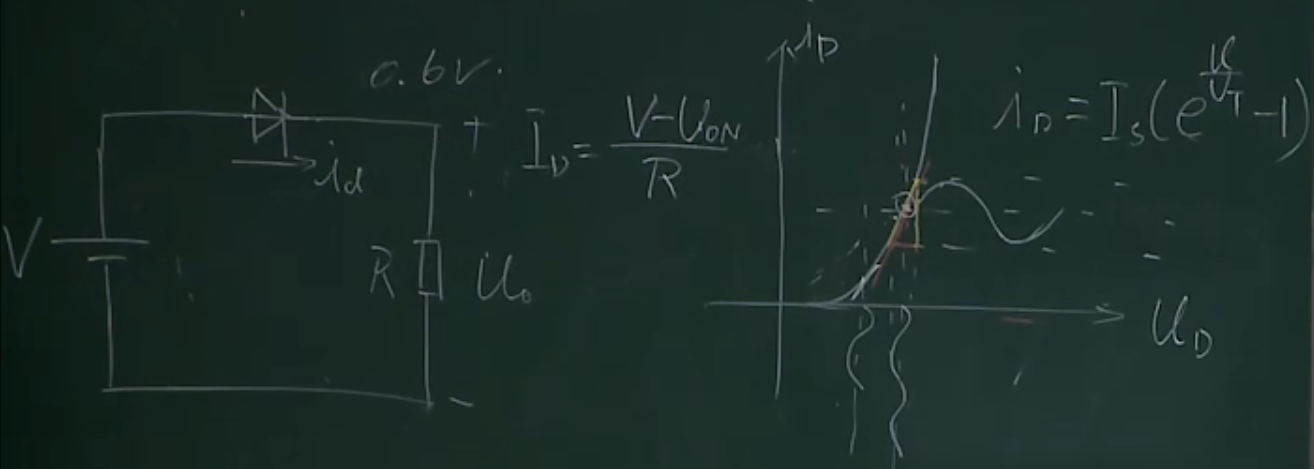

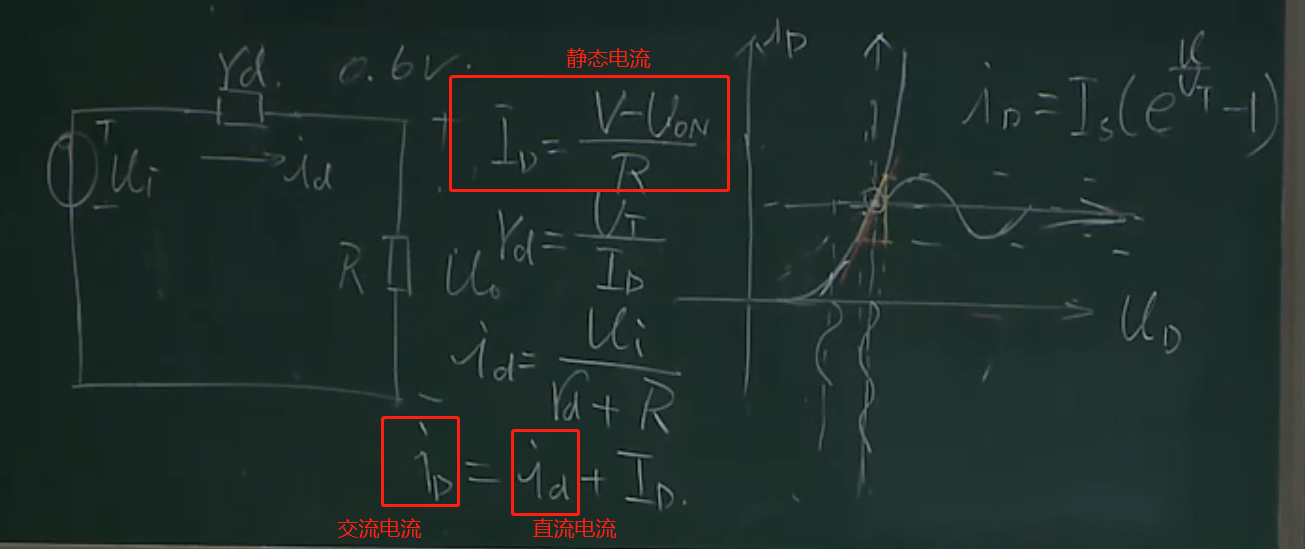

二极管的分析过程

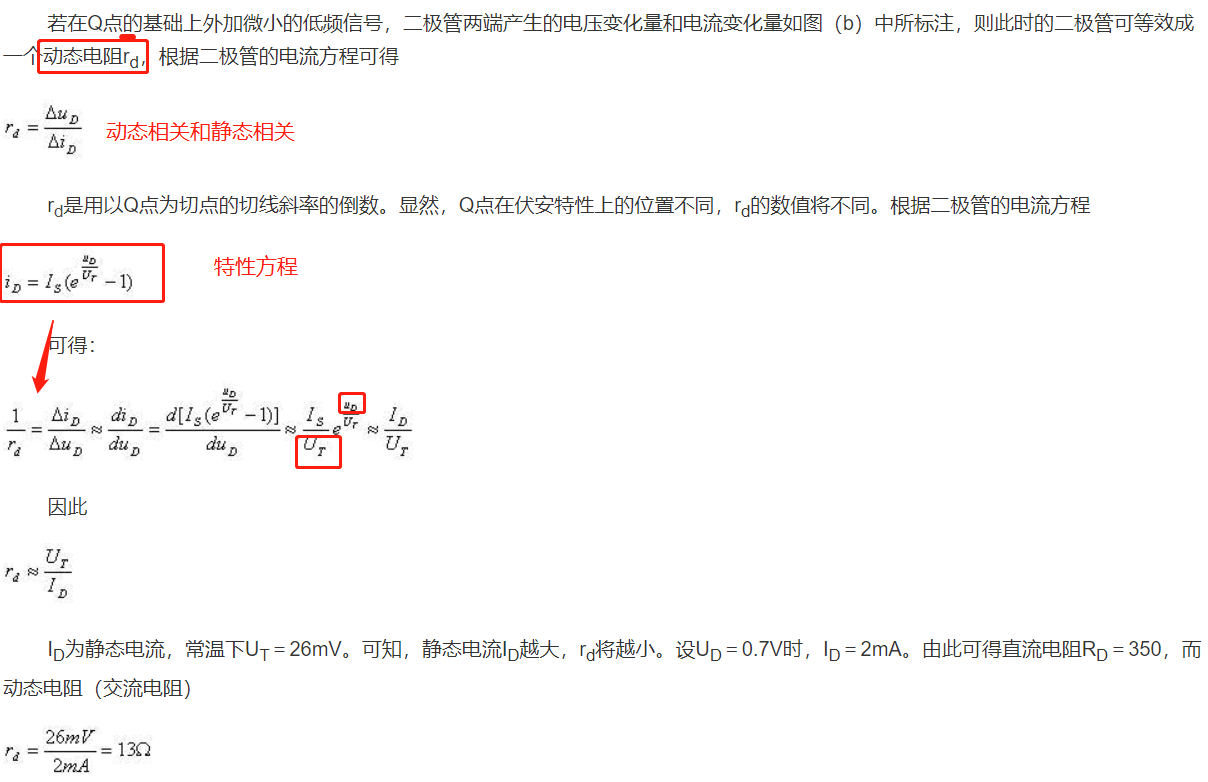

第一步:直流->Id 等到rd
在这里插入图片描述

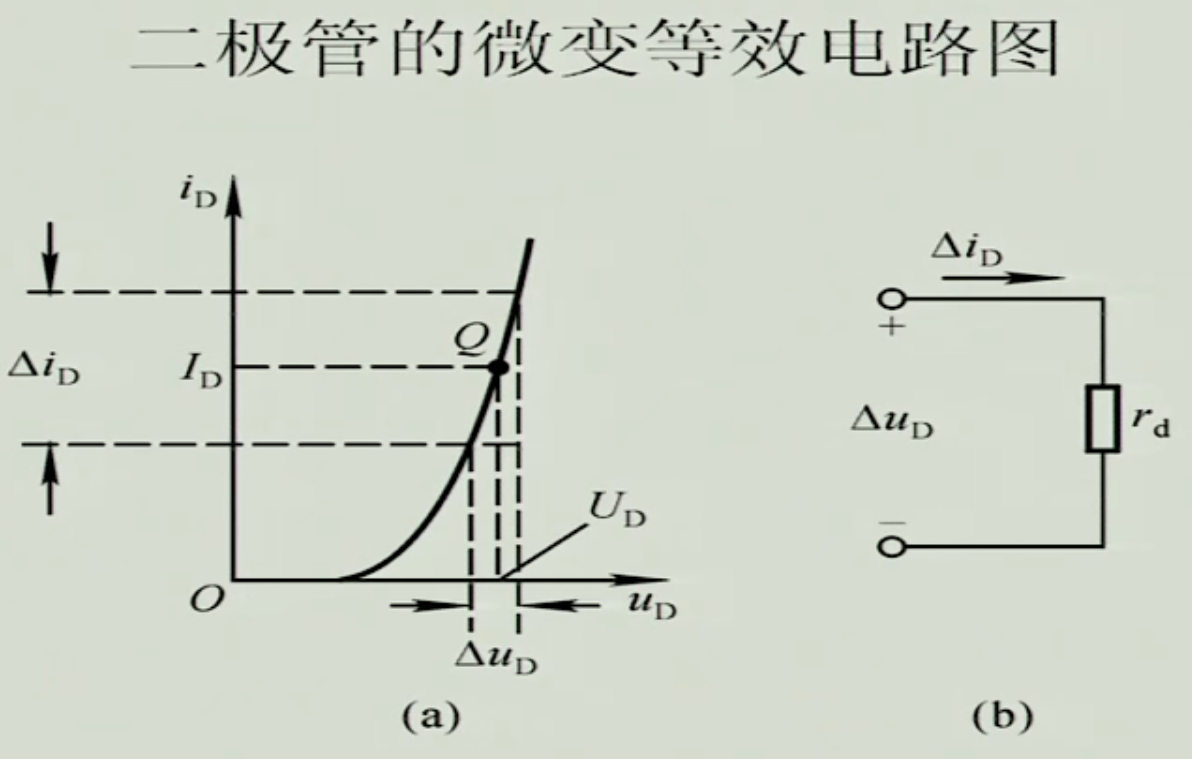

第二步:交流
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

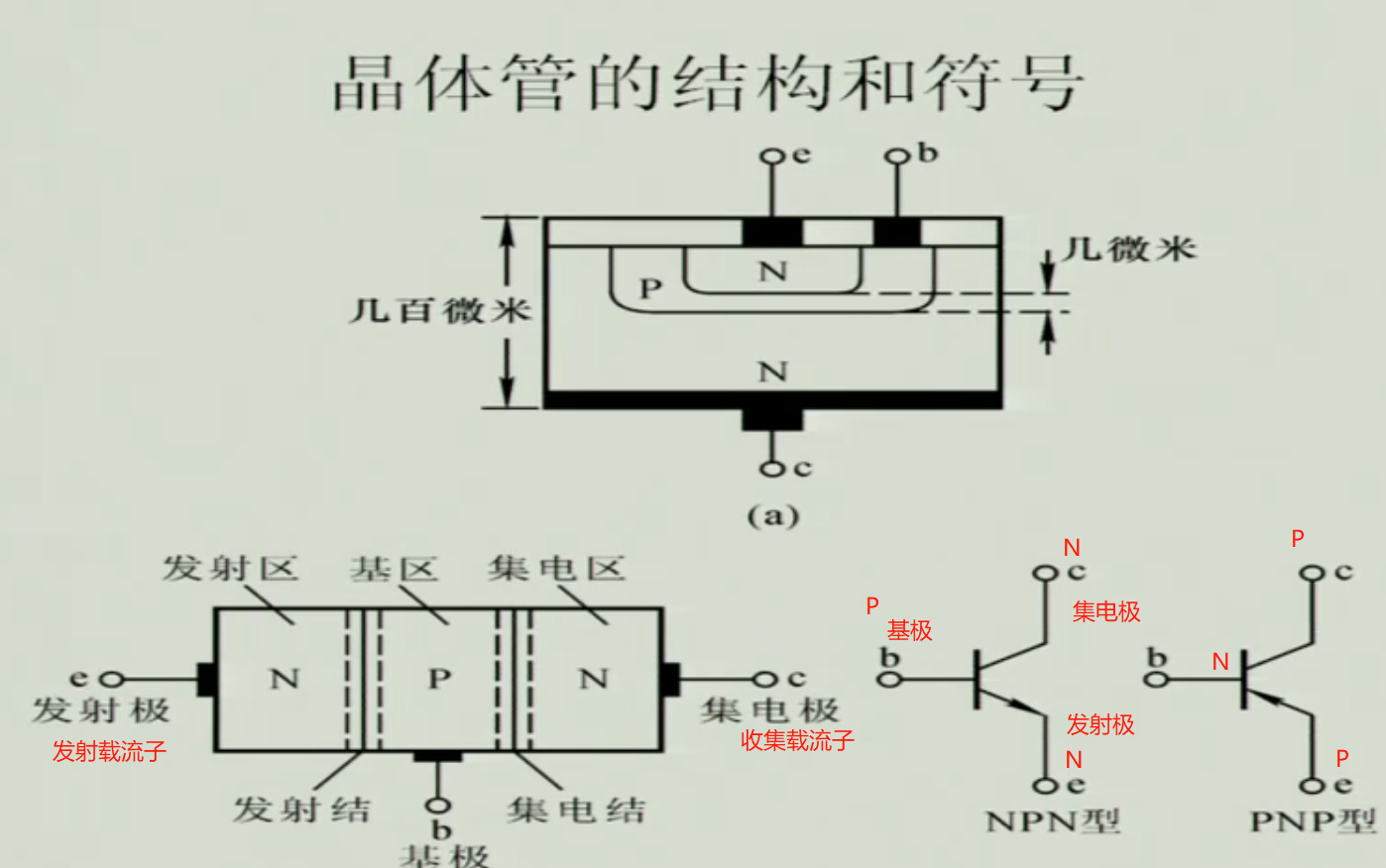

  1. 三极管
    在这里插入图片描述
    电流放大作用(放大不能失真)
    在这里插入图片描述
    在这里插入图片描述

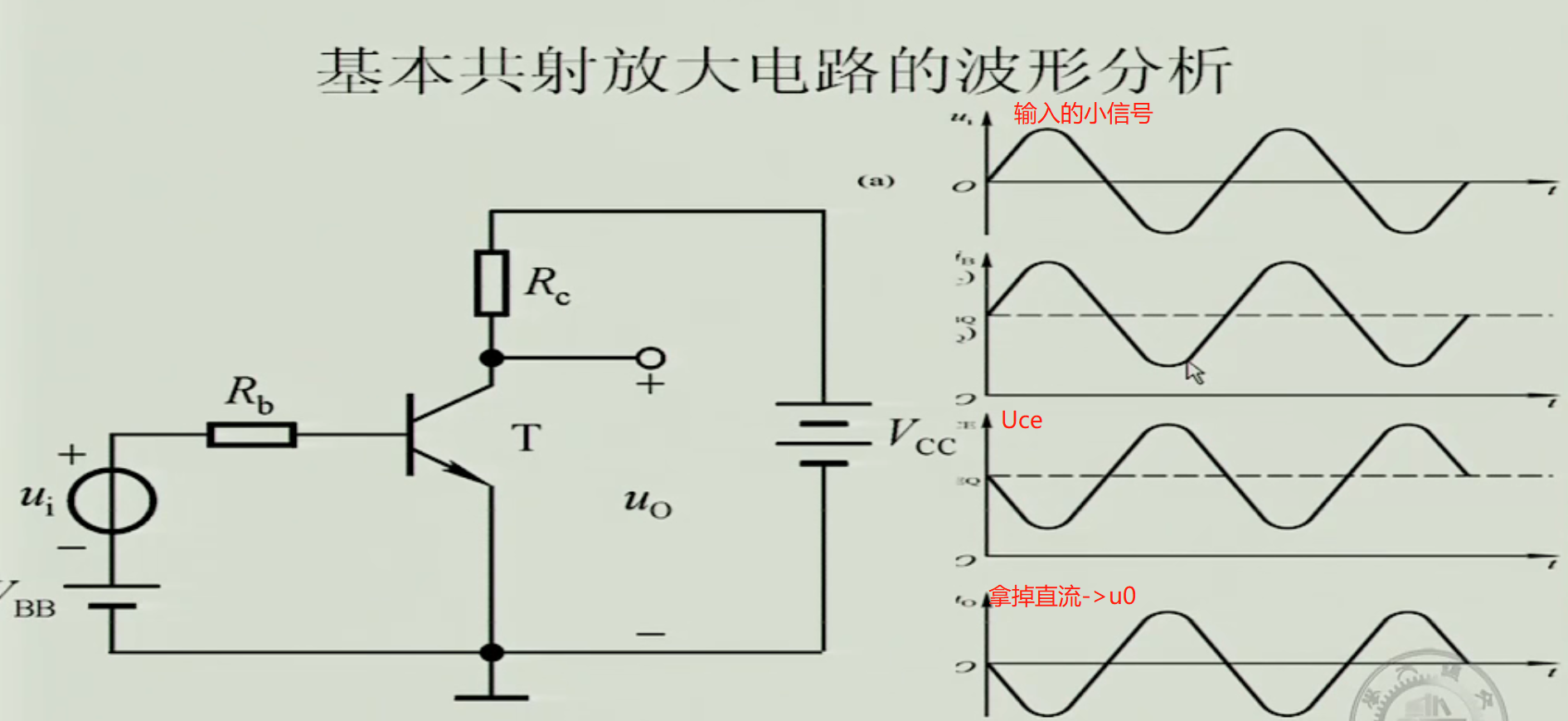

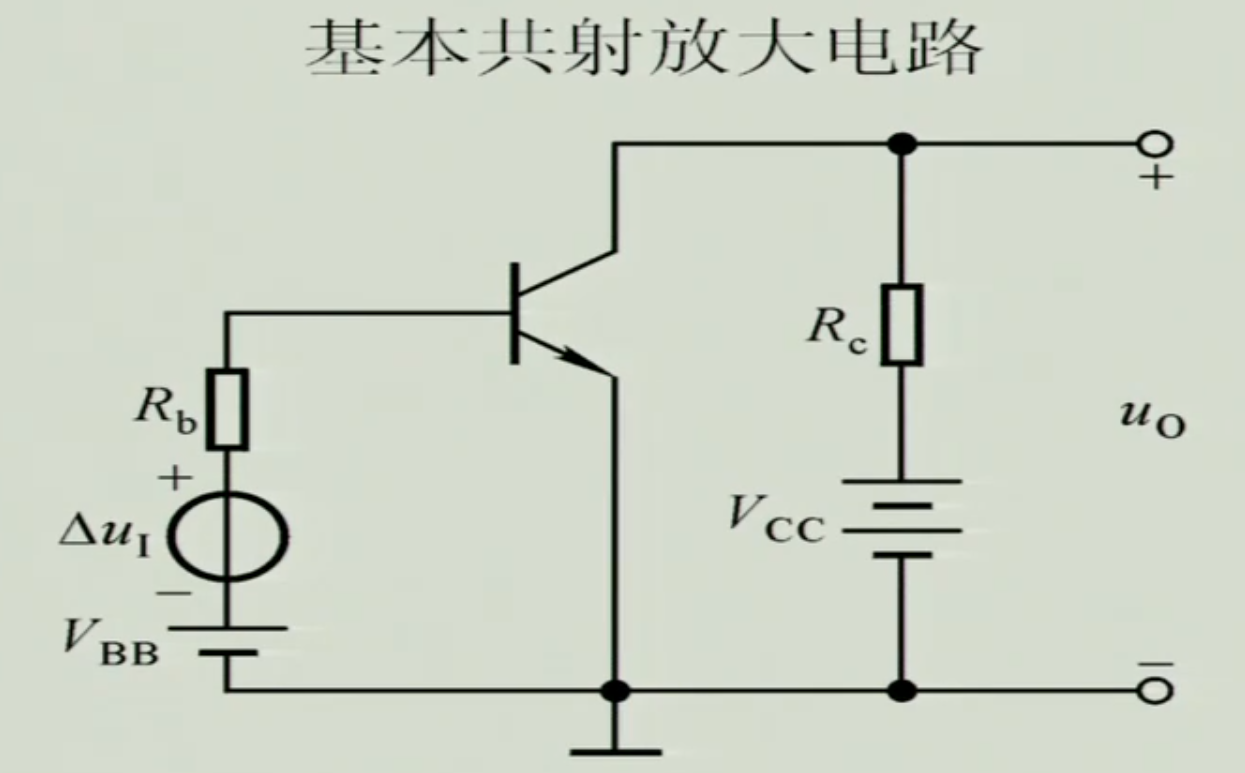

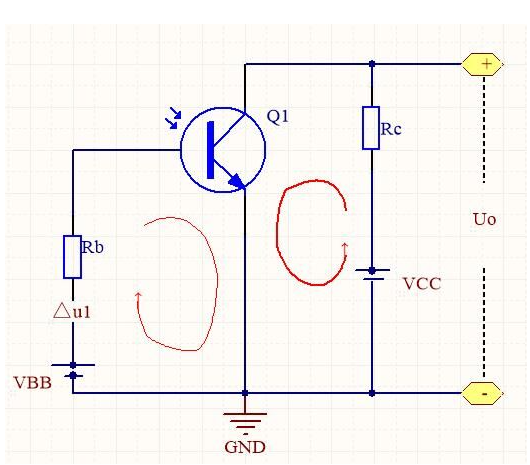

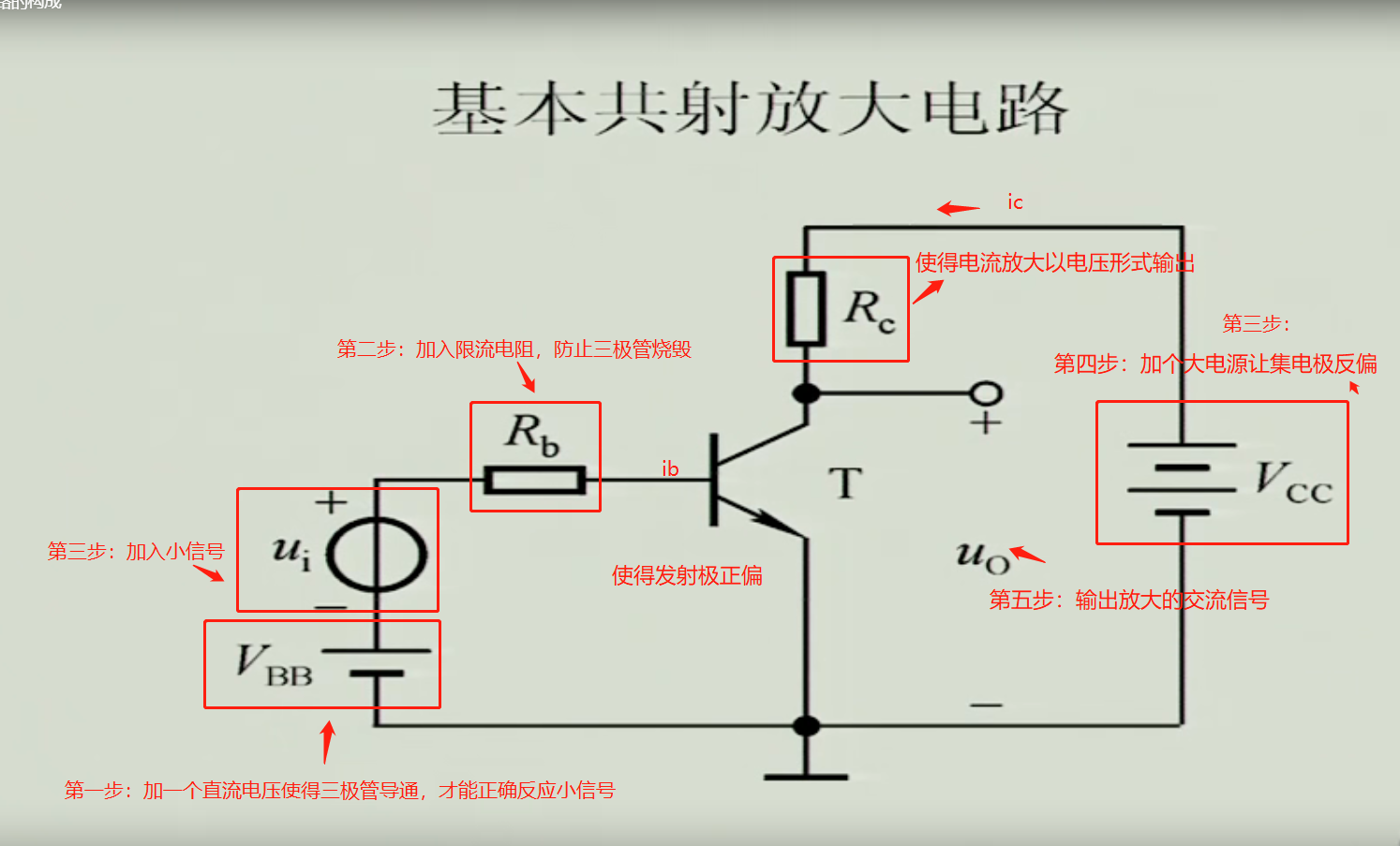

基本共射放大电路
在这里插入图片描述
在这里插入图片描述

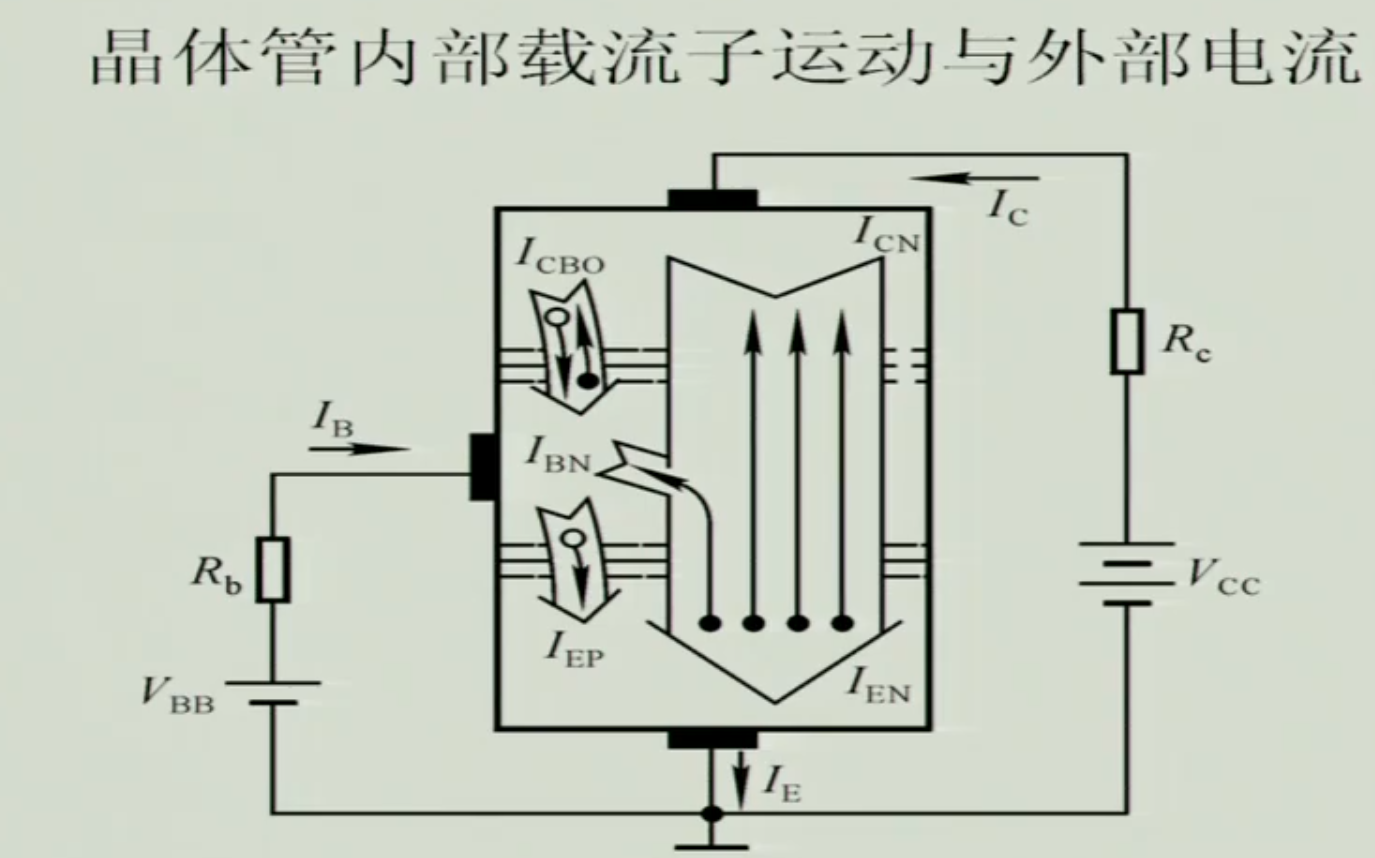

内部载流子的运动
1 反射结正偏:发射区的自由电子扩散到基区,Iep+Ien(Ien >> Iep)
2 基区(薄 自由电子浓度低)->扩散、复合、产生
3 集电区收集自由电子
在这里插入图片描述
放大系数
在这里插入图片描述

共射特性曲线

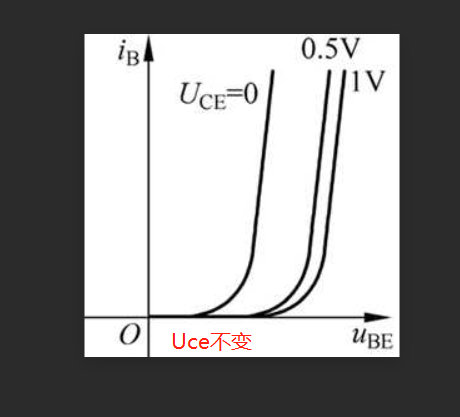

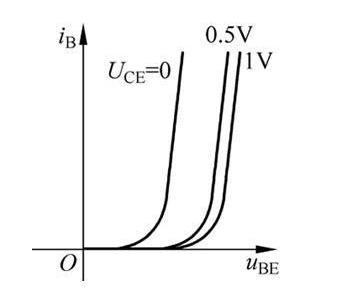

1 输入特性(ube控制ib)
在这里插入图片描述
在这里插入图片描述

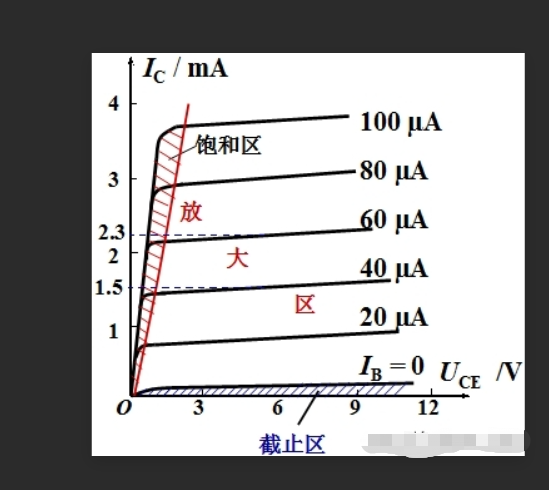

2 输出特性
(1)放大区:输出特性曲线的近于水平部分是放大区。在放大区,Ic=Ib×β,由于在不同Ib下电流放大系数近似相等,所以放大区也称为线性区。三级管要工作在放大区,发射结必须处于正向偏置,集电结则应处于反向偏置,对硅管而言应使Ube>0,Ubc<0。
(2)截止区:Ib=0的曲线以下的区域称为截止区。实际上,对NPN硅管而言,当Ube<0.5V时即已开始截止,但是为了使三极管可靠截止,常使Ube≤0V,此时发射结和集电结均处于反向偏置。
(3)饱和区:输出特性曲线的陡直部分是饱和区,此时Ib的变化对Ic的影响较小,在饱和区,Uce<Ube,发射结和集电结均处于正向偏置.
在这里插入图片描述
在这里插入图片描述

在截止区和饱和区切换实现开关功能
在这里插入图片描述

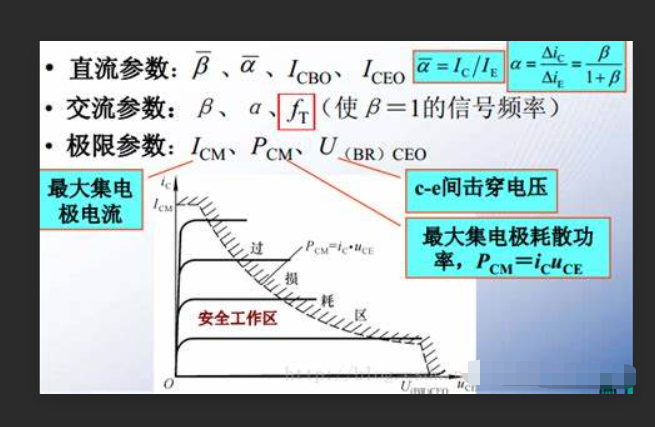

主要参数
在这里插入图片描述

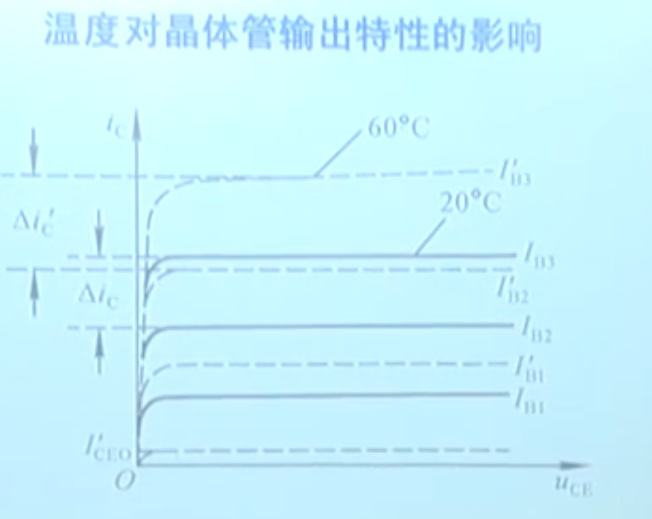

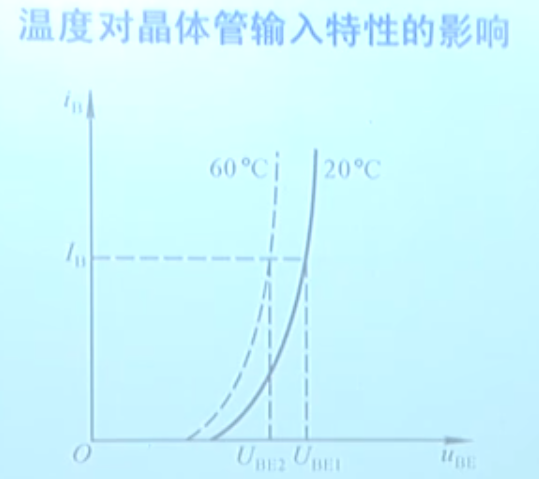

温度影响(每升高一度降低2mv-2.4mv)
在这里插入图片描述
在这里插入图片描述

3.FET场效应管(低功耗,温度稳定性好)

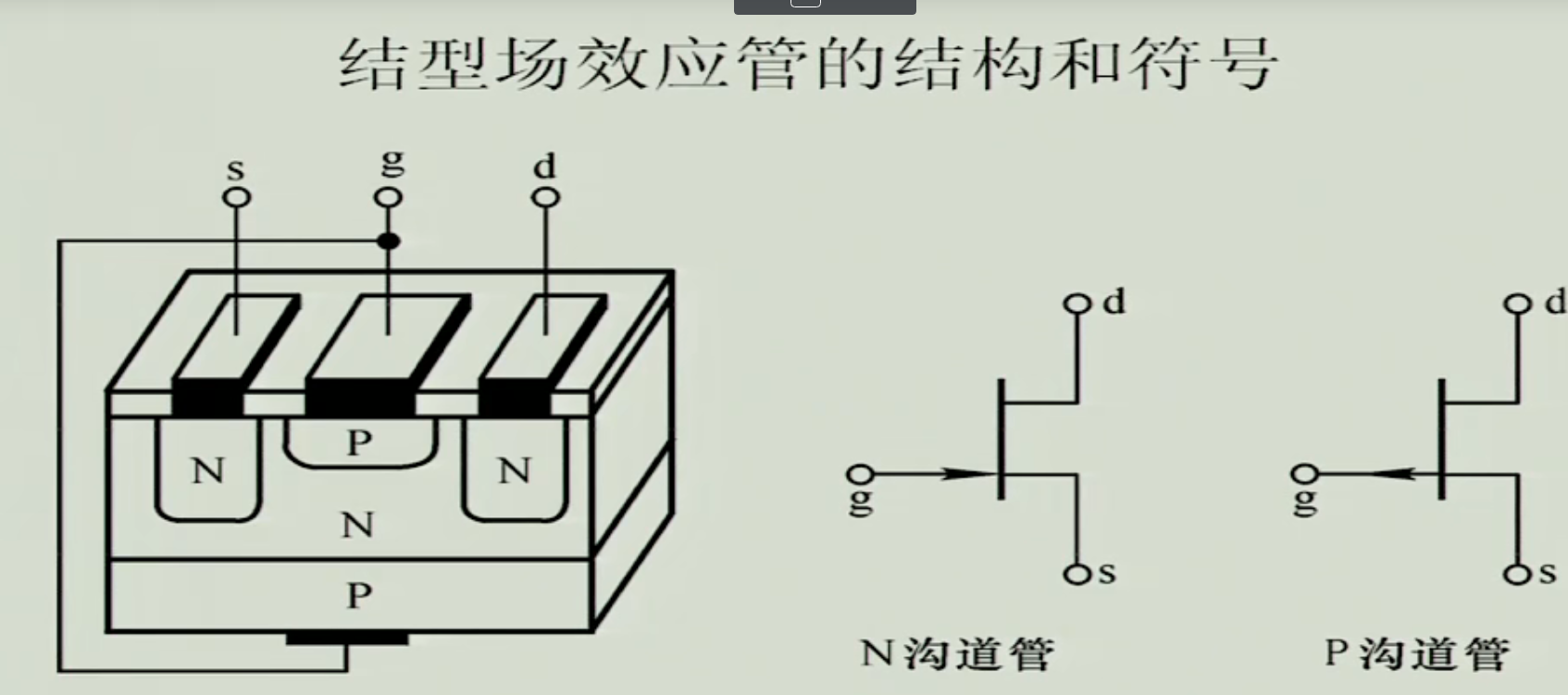

1 结型场效应管
2 绝缘栅型场效应管MOSFET

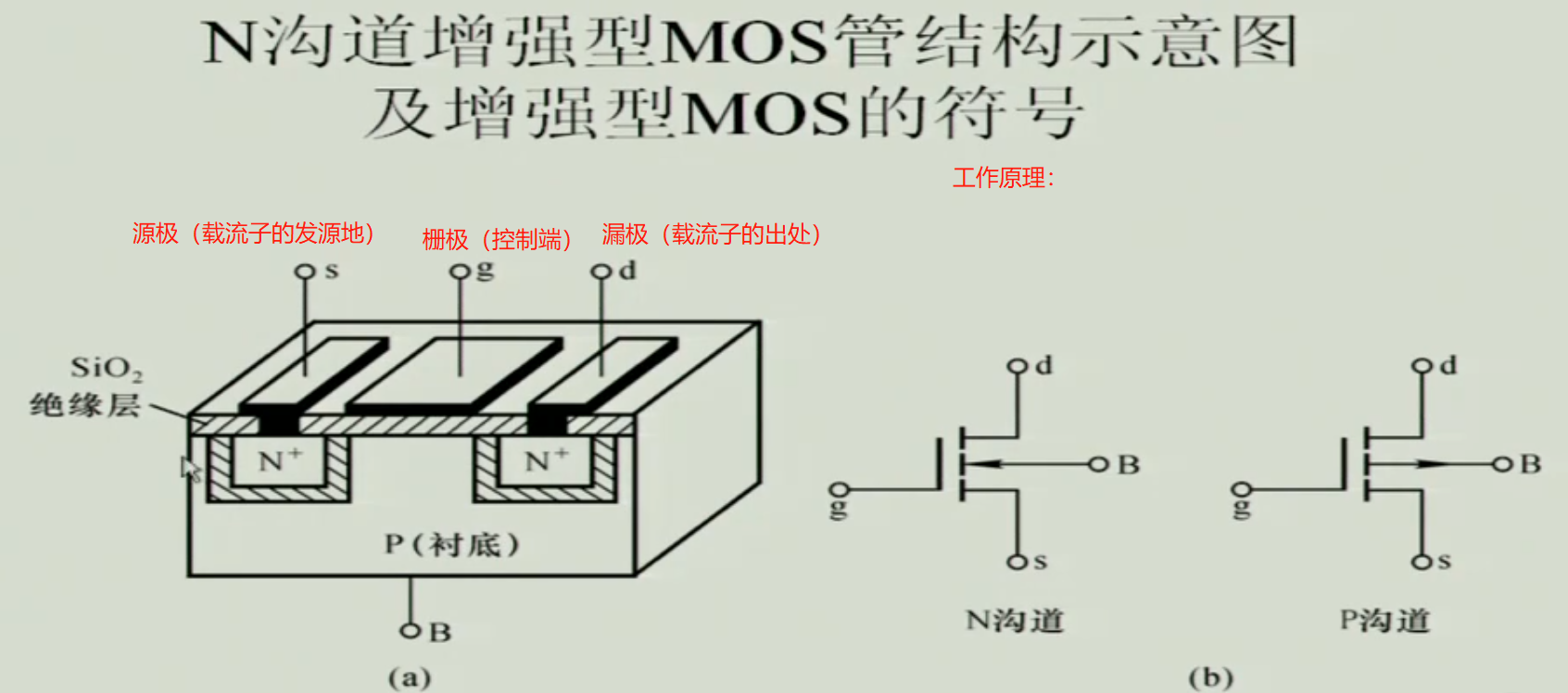

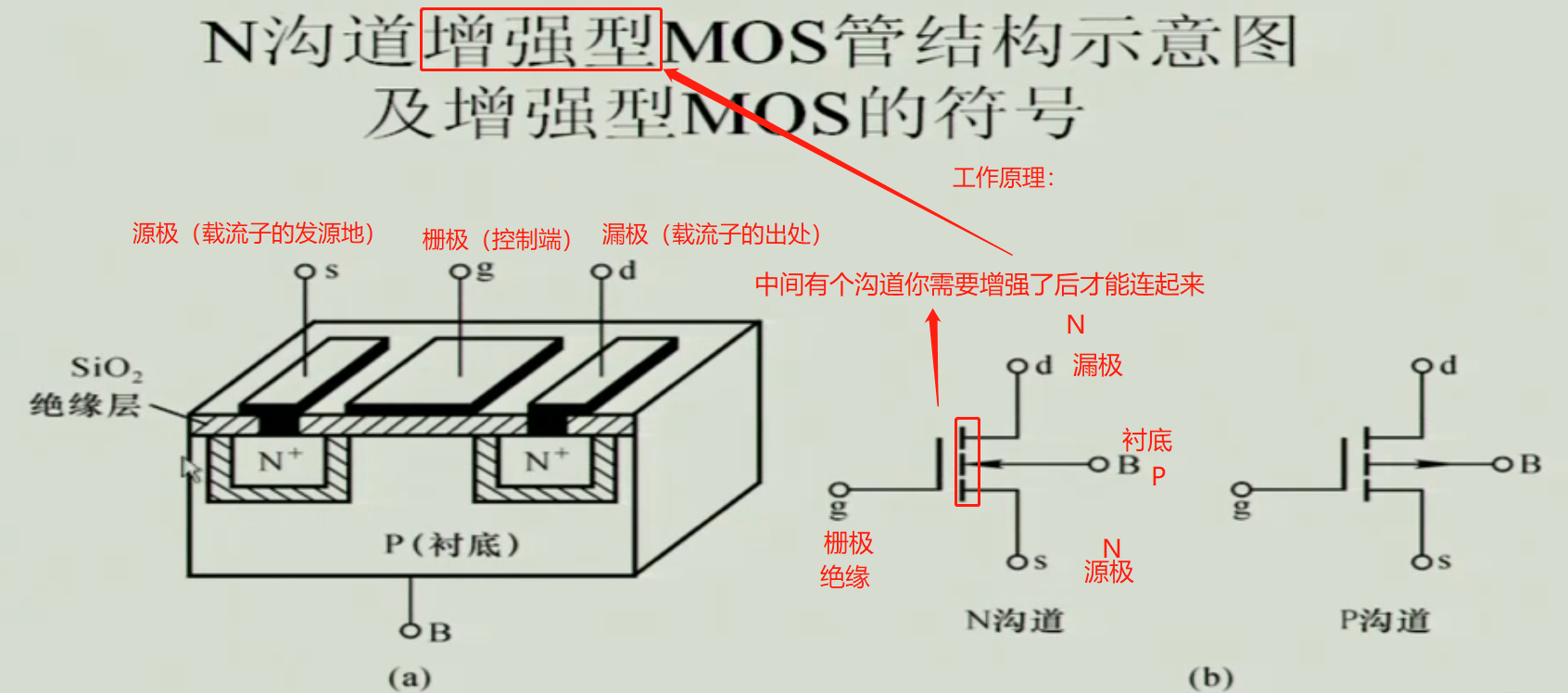

N 沟道强型MOS管
在这里插入图片描述
工作原理

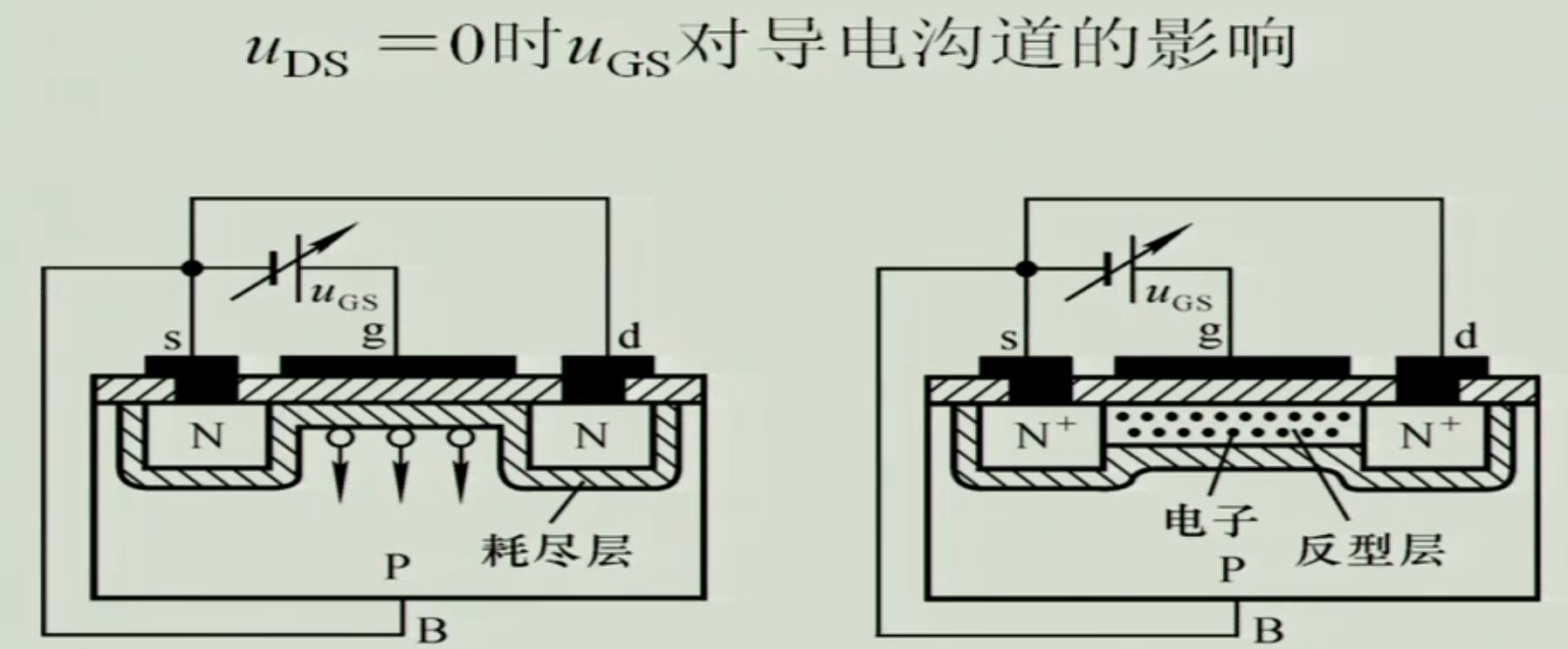

uds=0
ugs>0
N沟道(沟道的宽度和Uds有关->电压可以控制的可变电阻器 Ugs控制Rds)
在这里插入图片描述

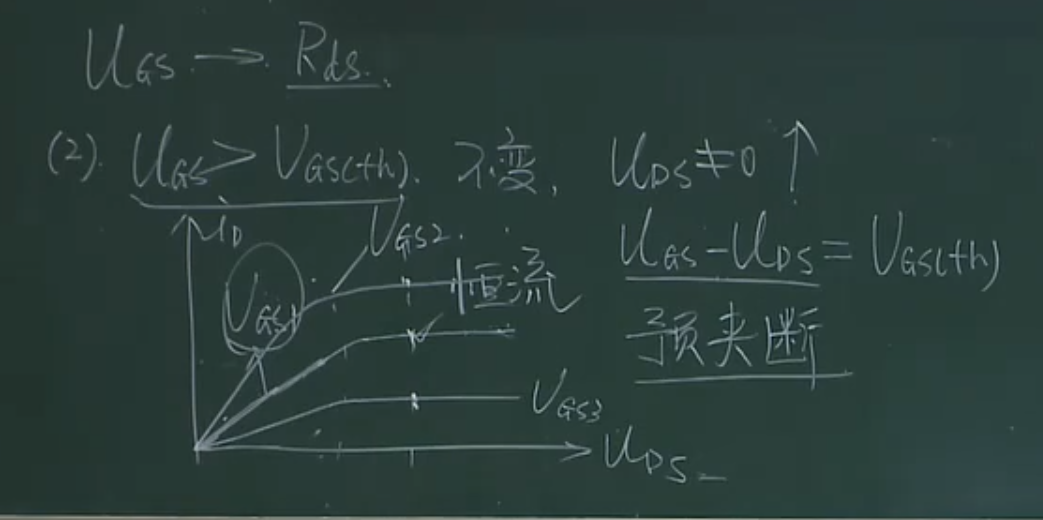

Ugs>Ugd(th) ,不变,Uds增大
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

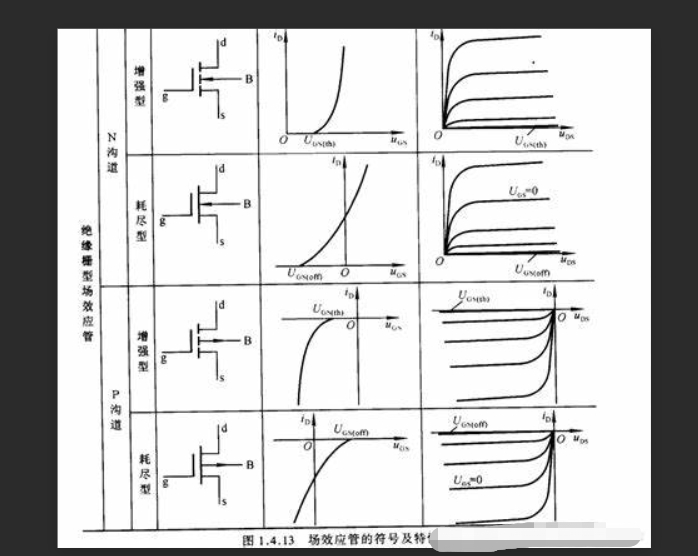

  1. 场效应管的特性曲线
    1 转移特性
    2 输出特性曲线在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

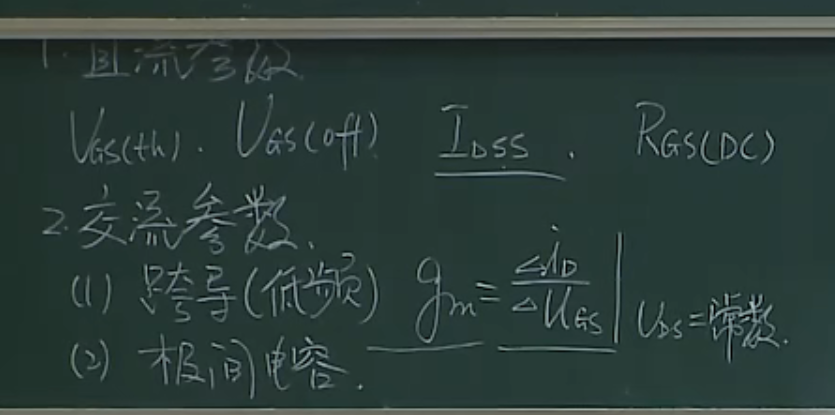

    参数
    在这里插入图片描述

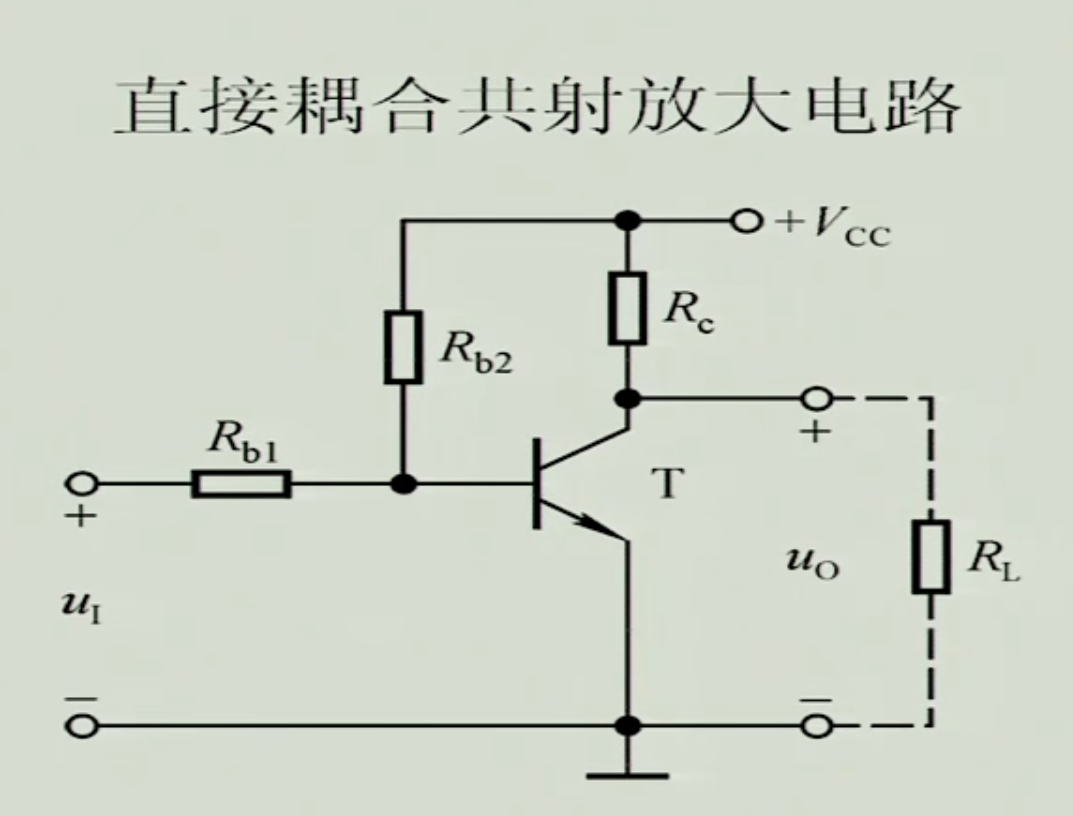

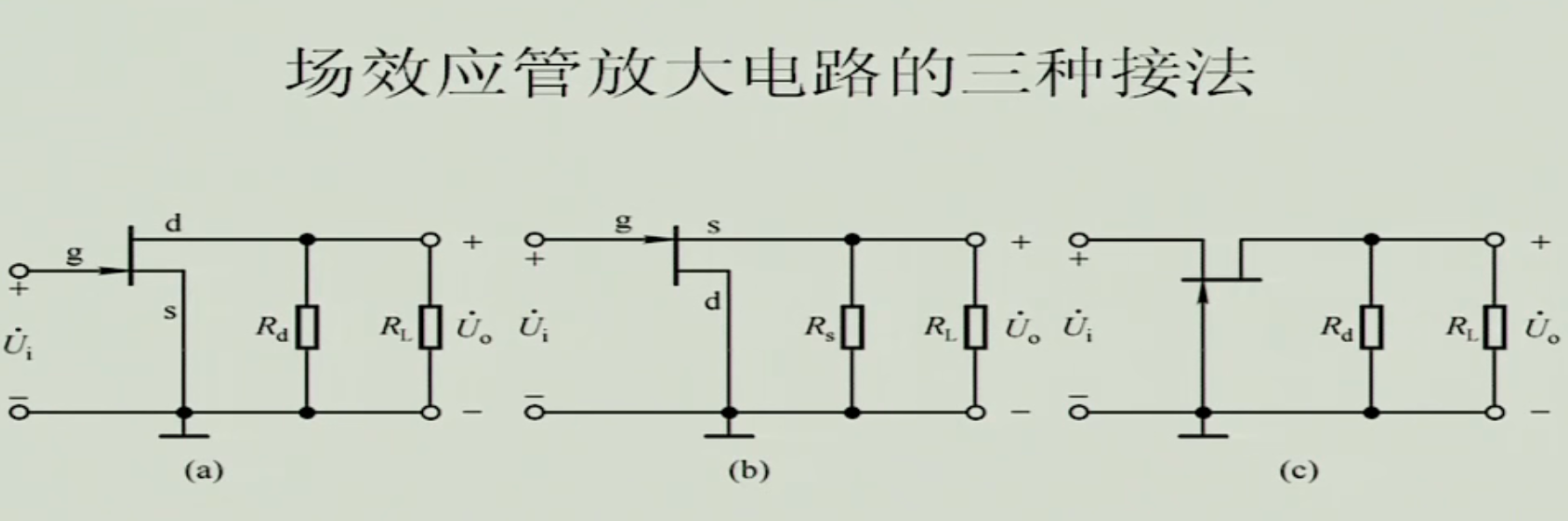

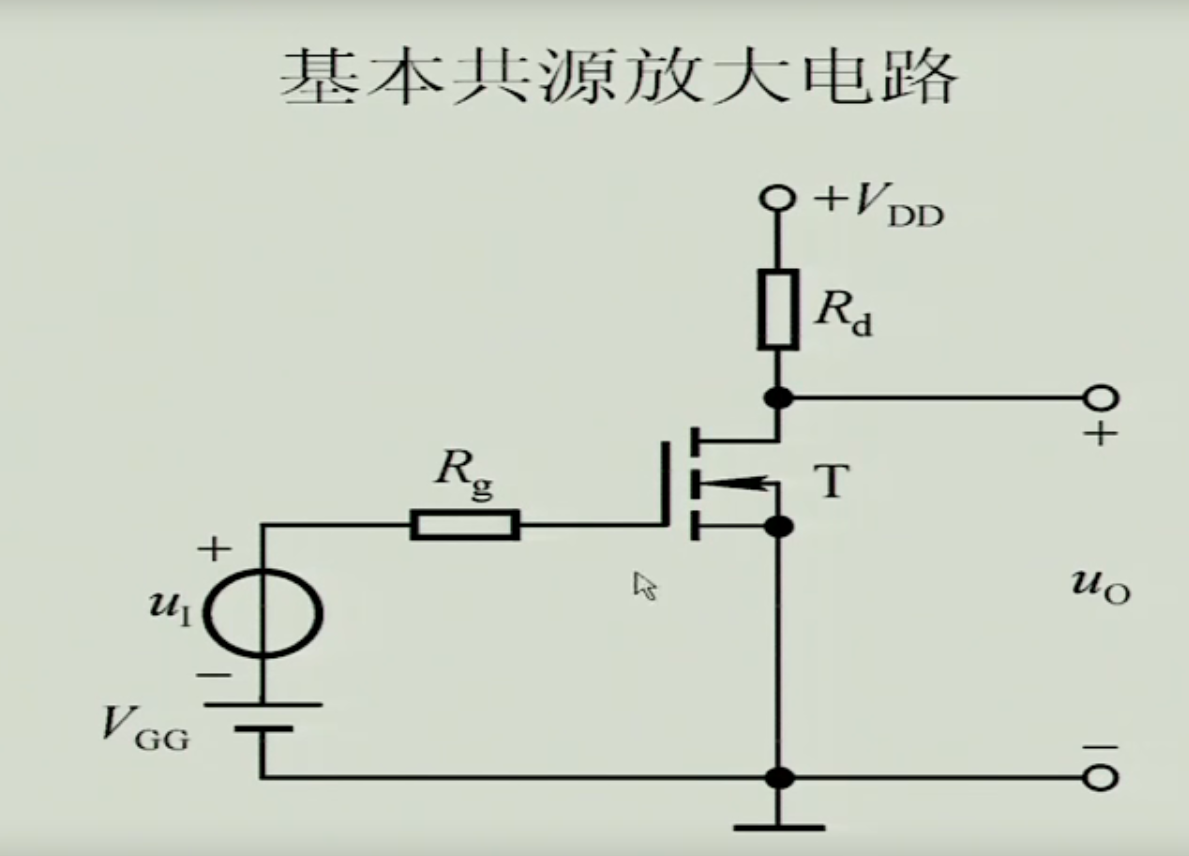

  2. 基本放大电路的构成
    1 特征:功率放大
    2 本质: 能量的控制转换
    3 必要条件:有源元件
    4 前提:不失真
    5 测试信号:正弦波
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

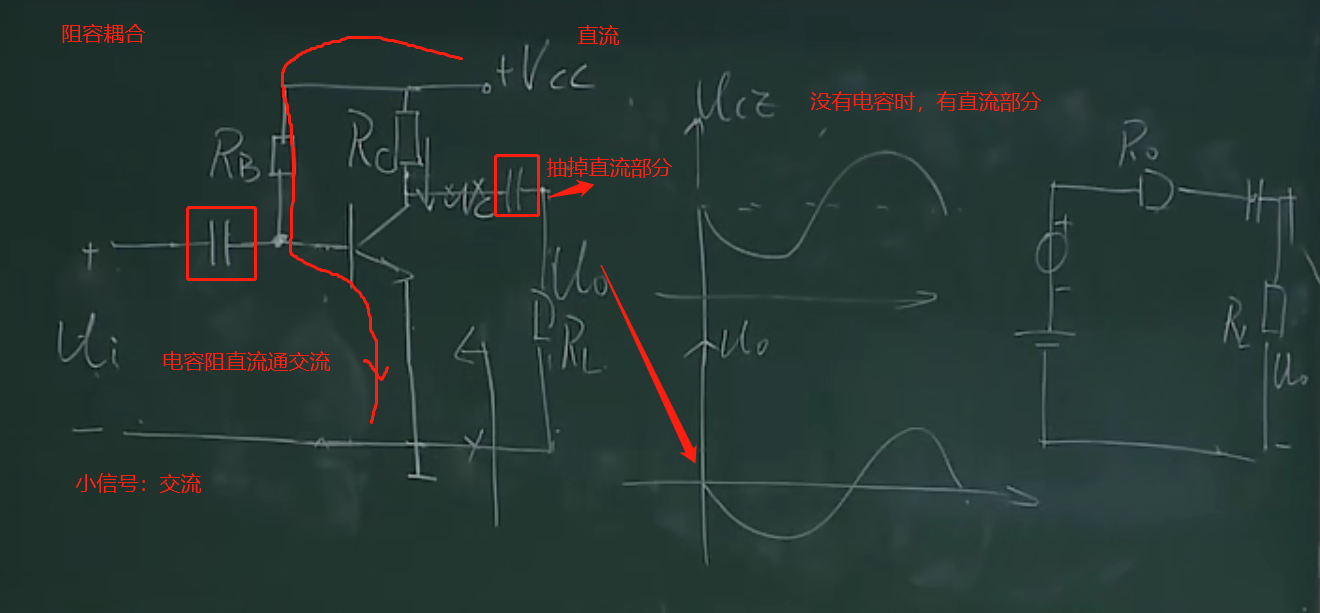

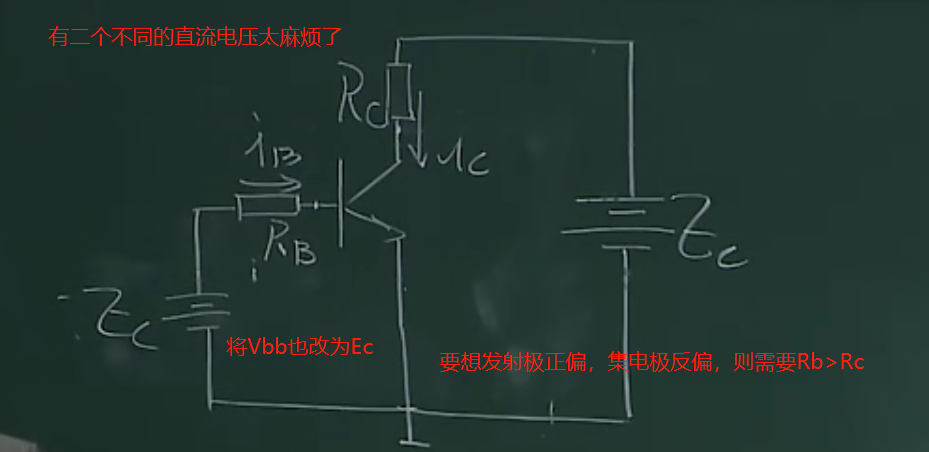

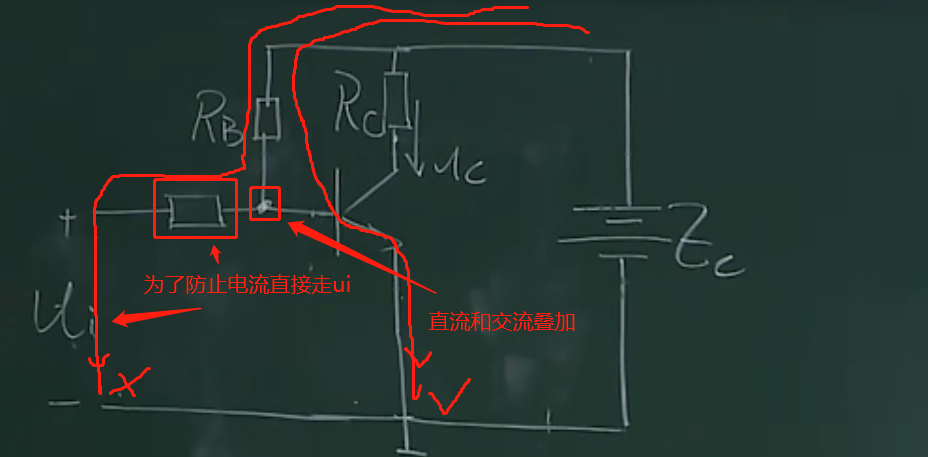

    因此把Ec合在一起
    在这里插入图片描述
    所以
    在这里插入图片描述
    在这里插入图片描述

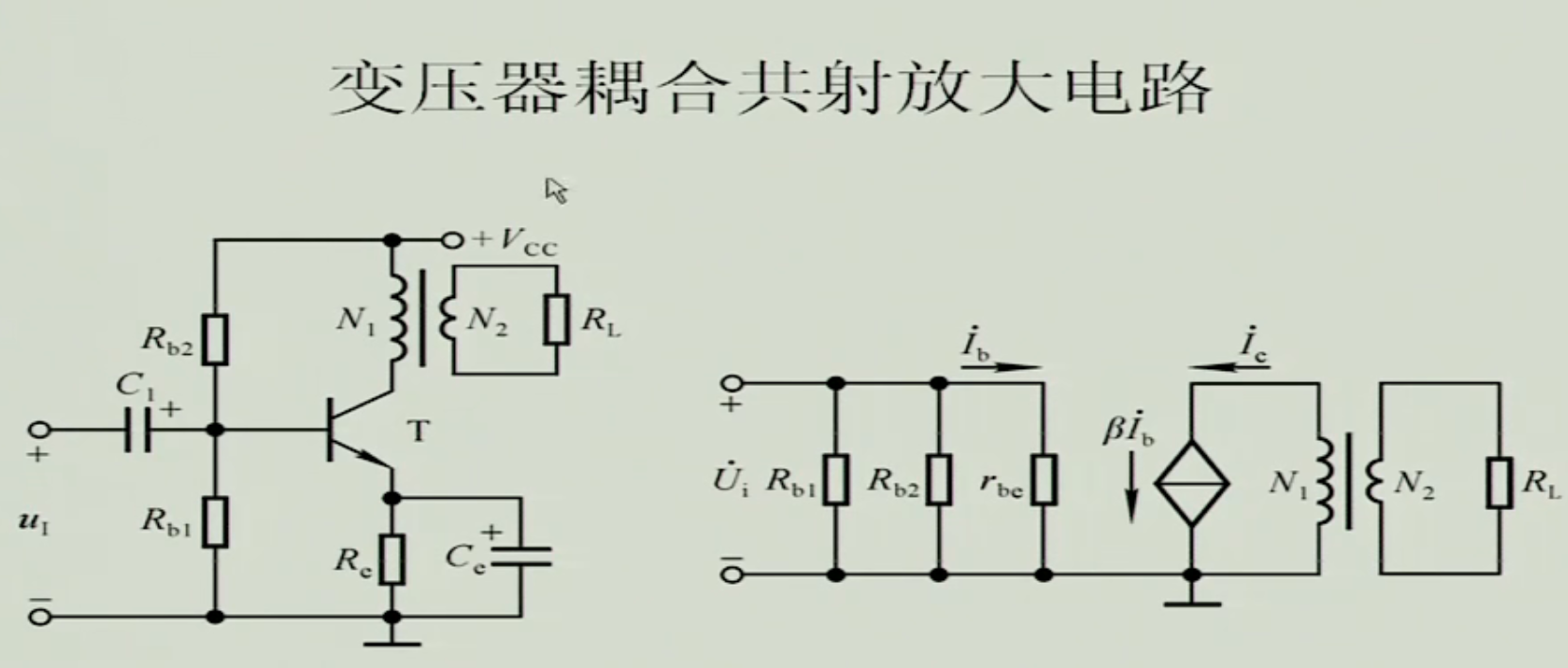

    在这里插入图片描述
    电解电容有正负
    在这里插入图片描述

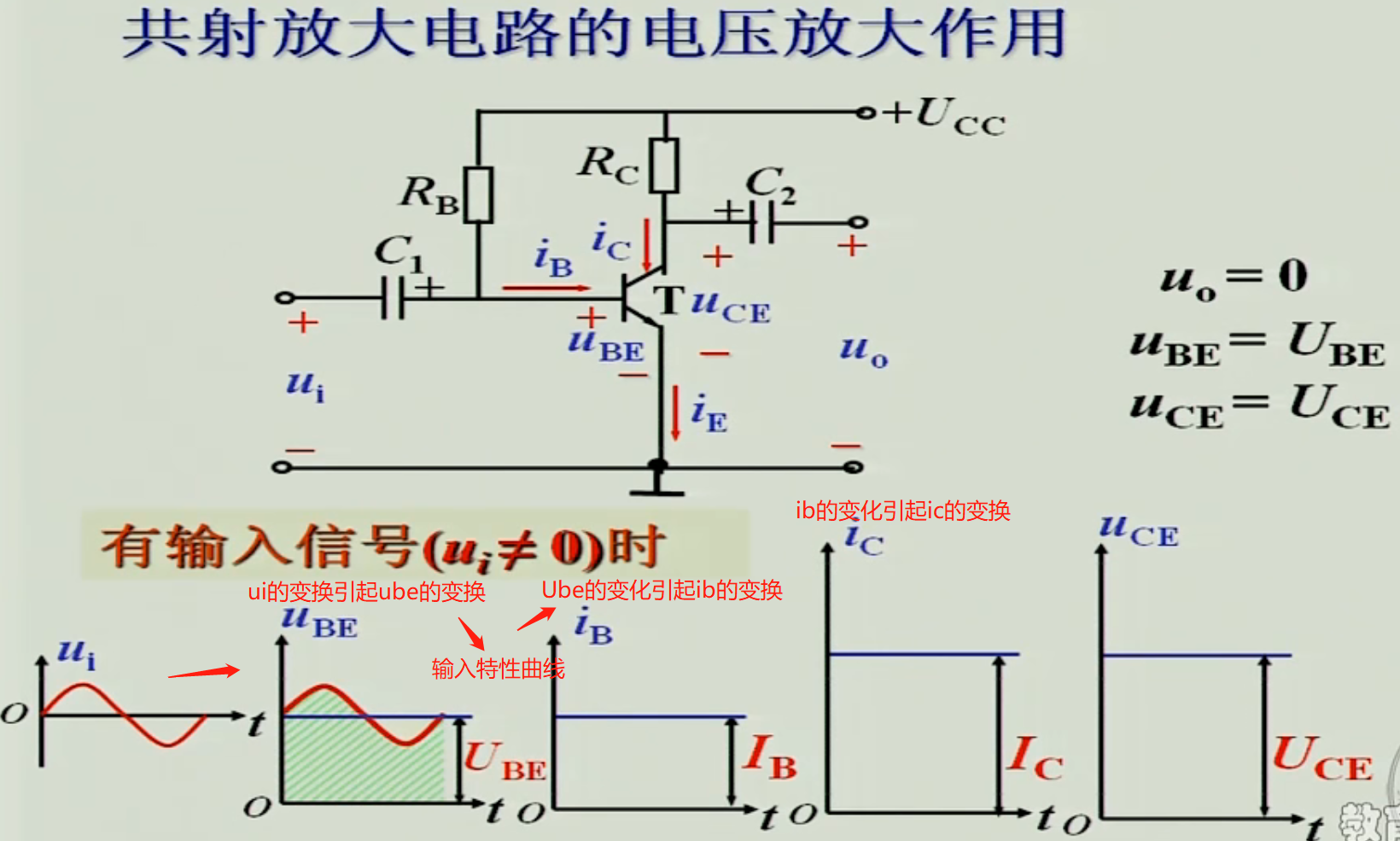

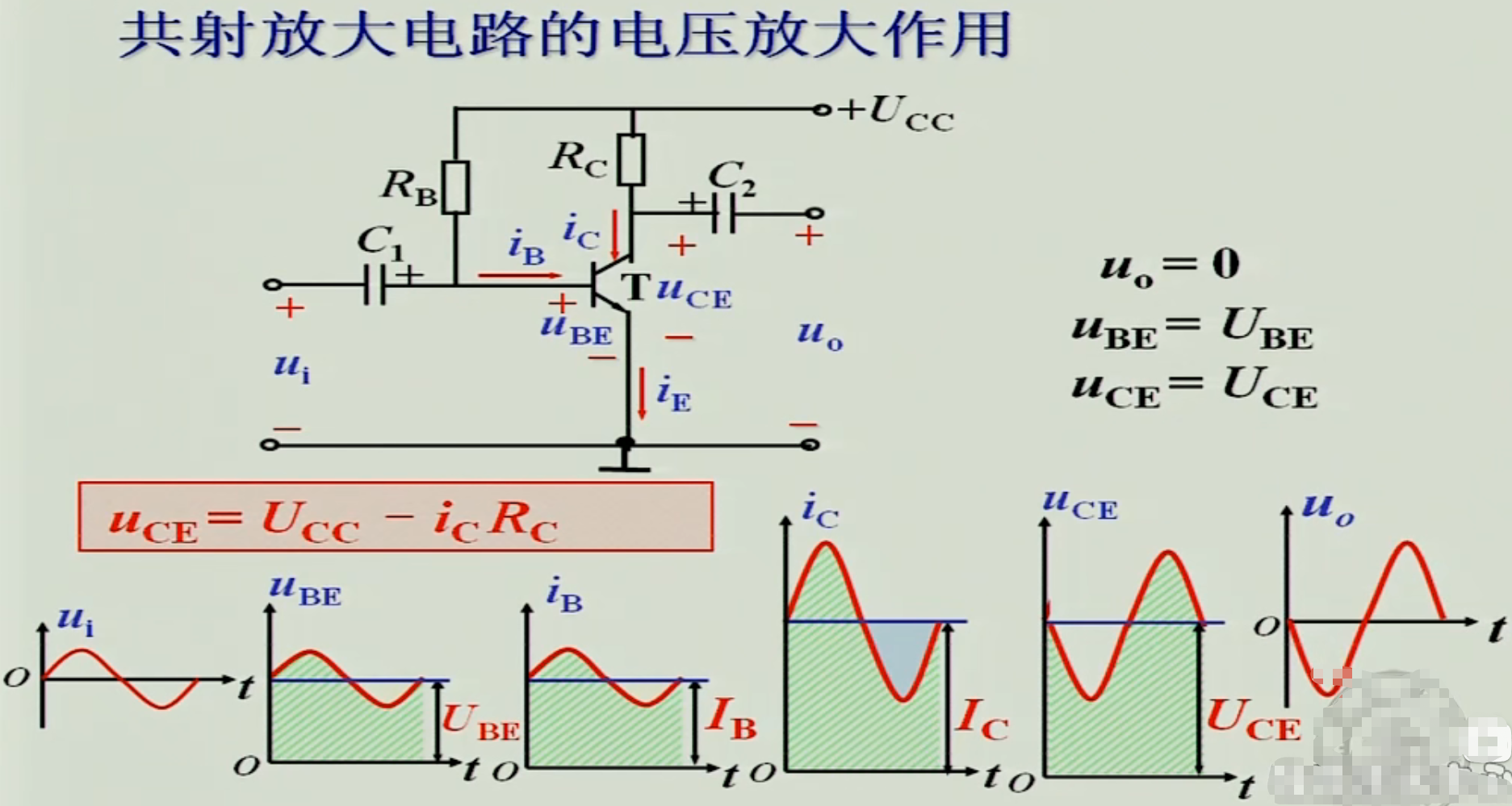

工作原理
在这里插入图片描述
在这里插入图片描述
最后
在这里插入图片描述

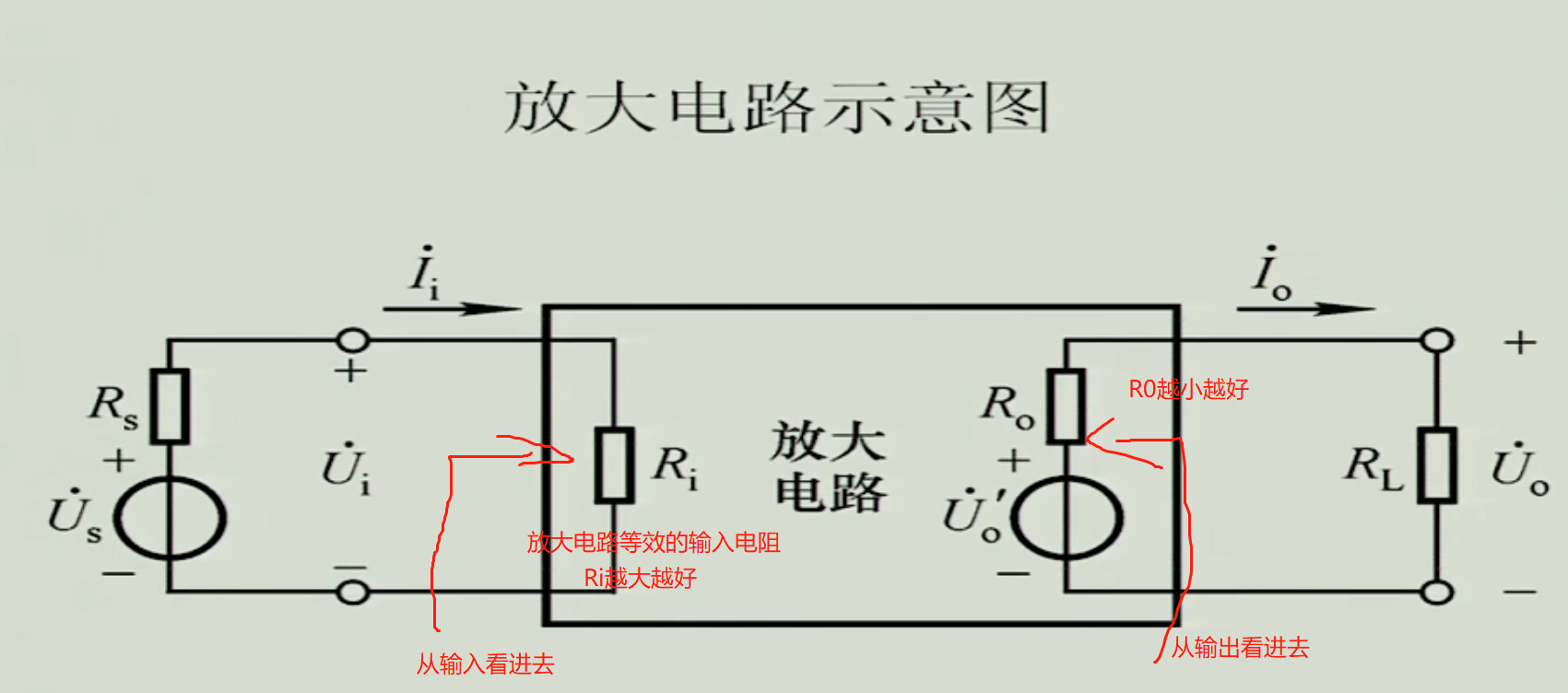

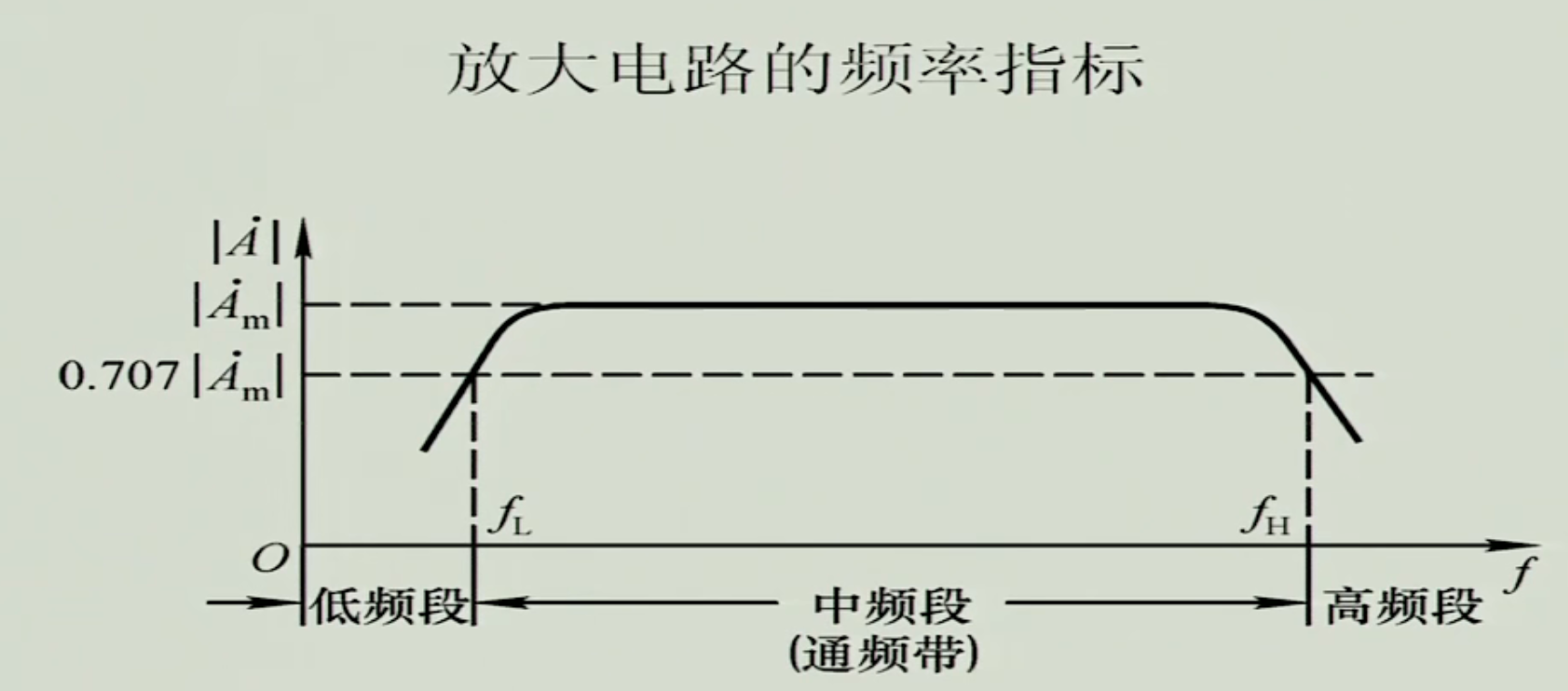

性能(参数)
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
分析方法

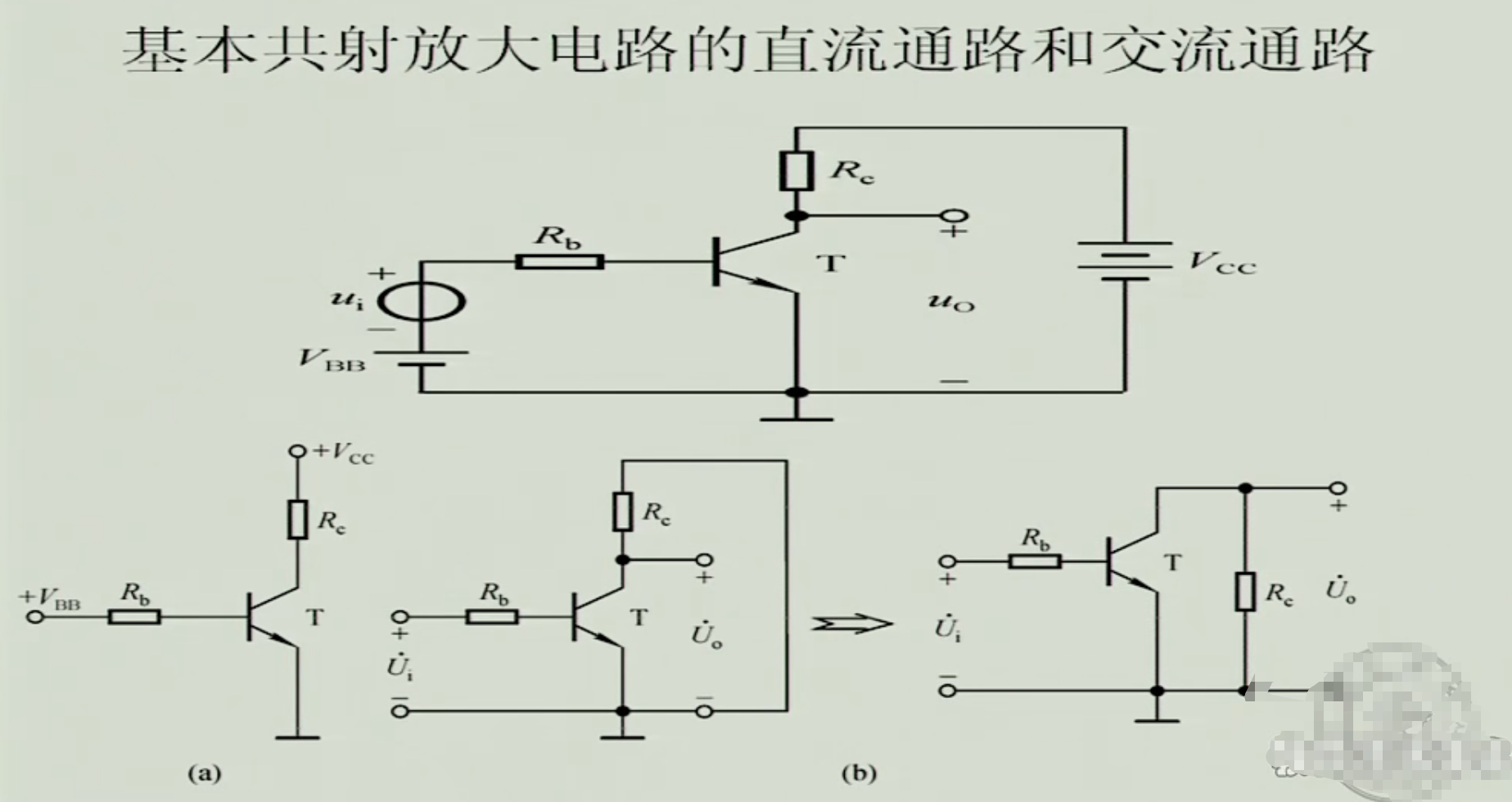

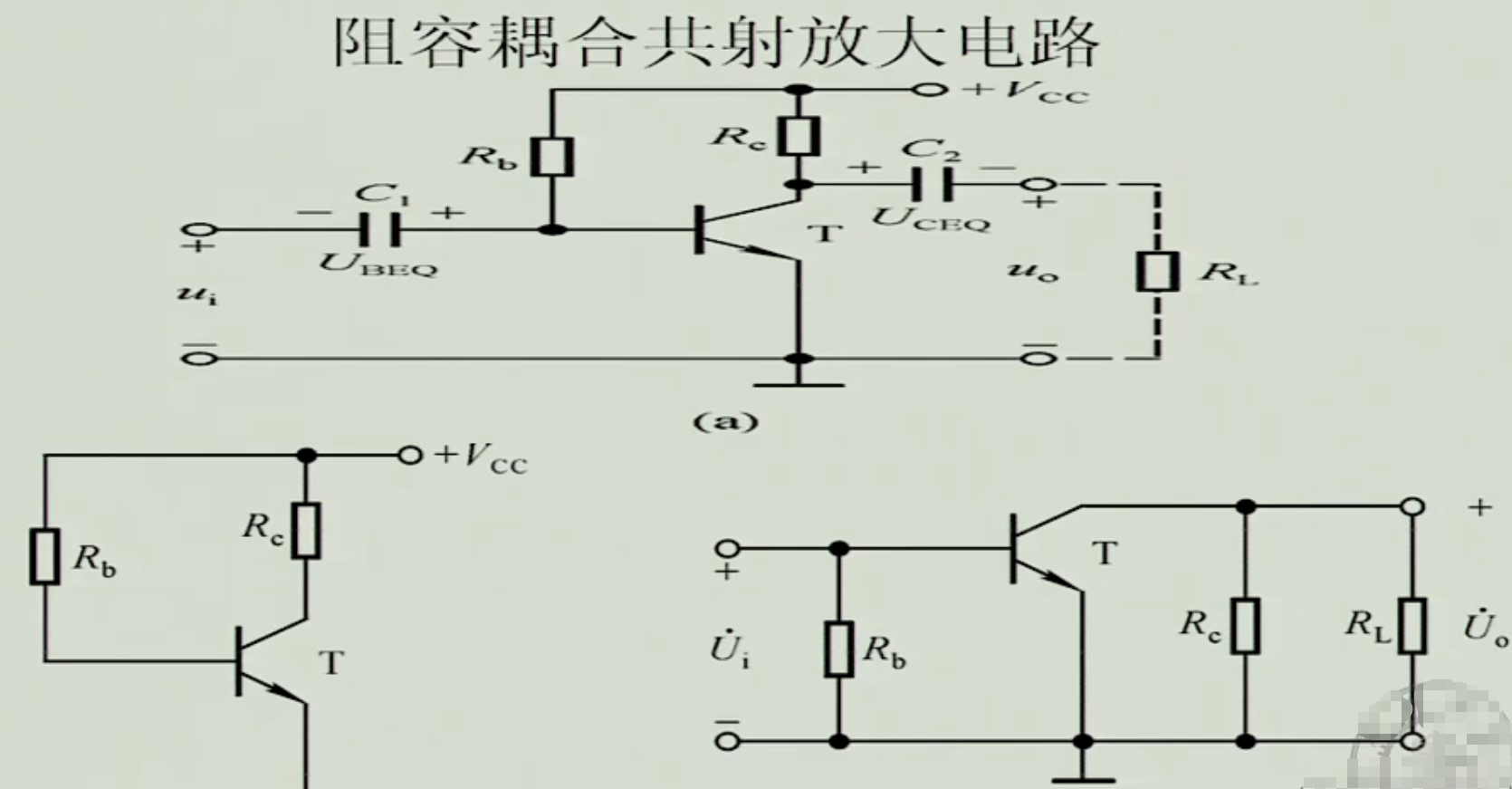

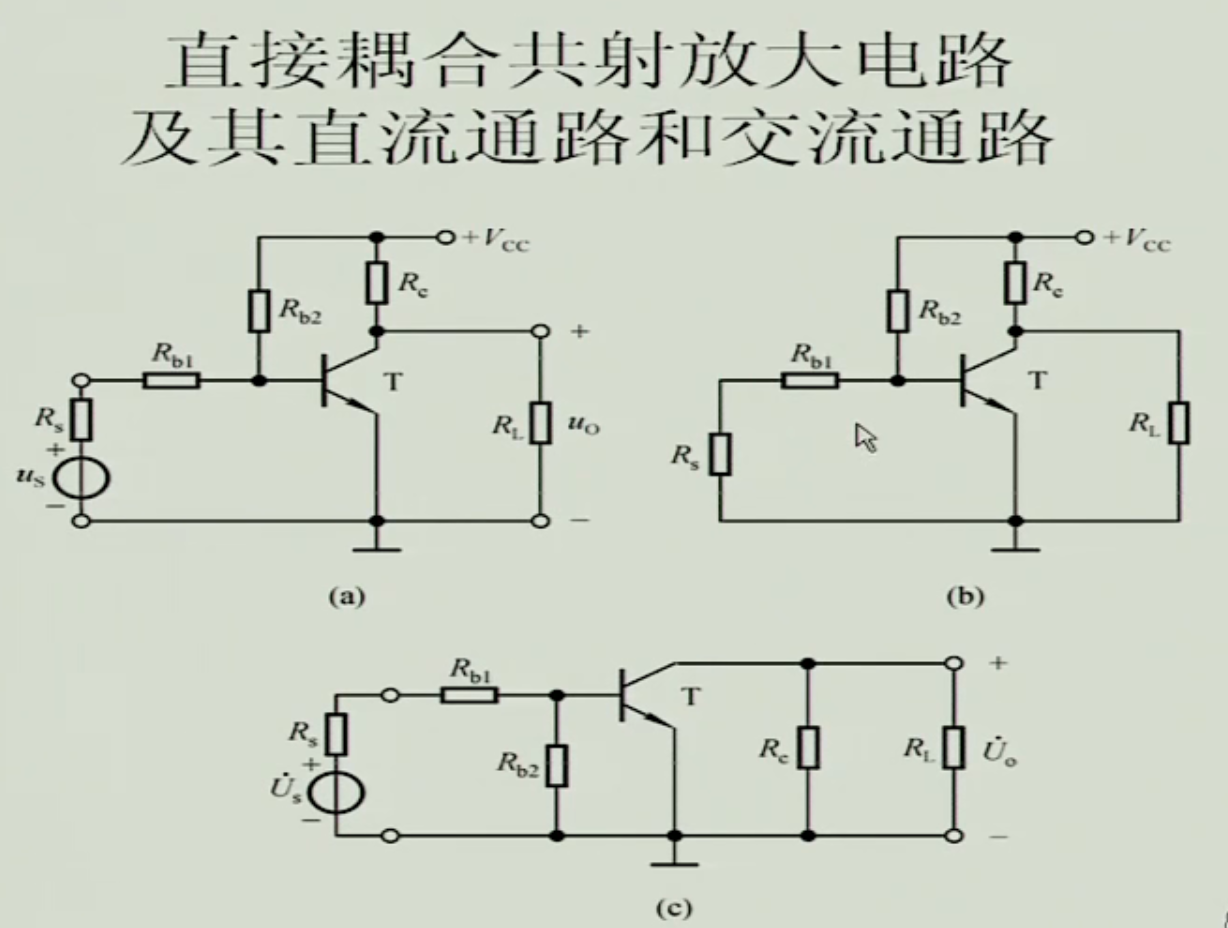

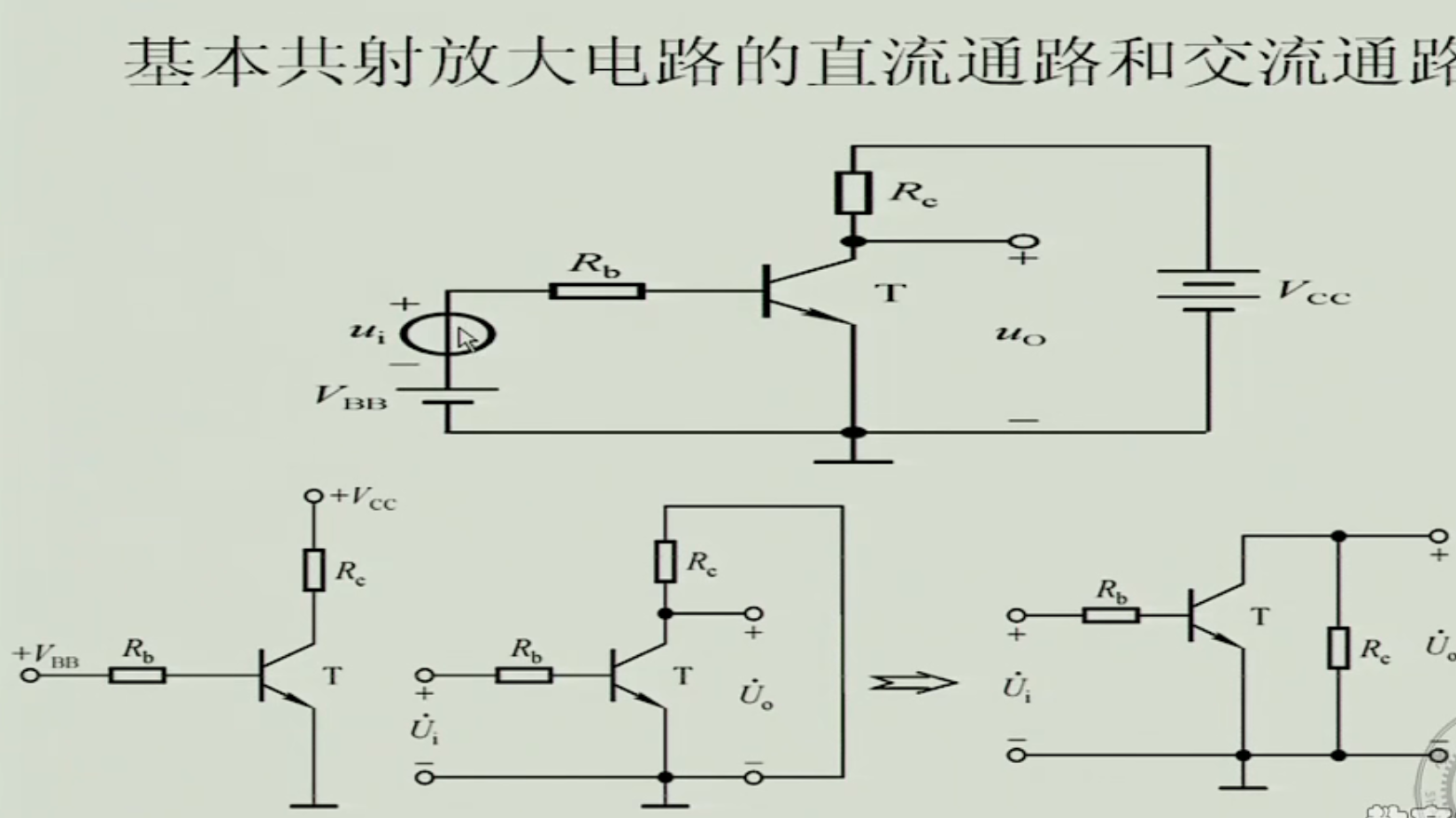

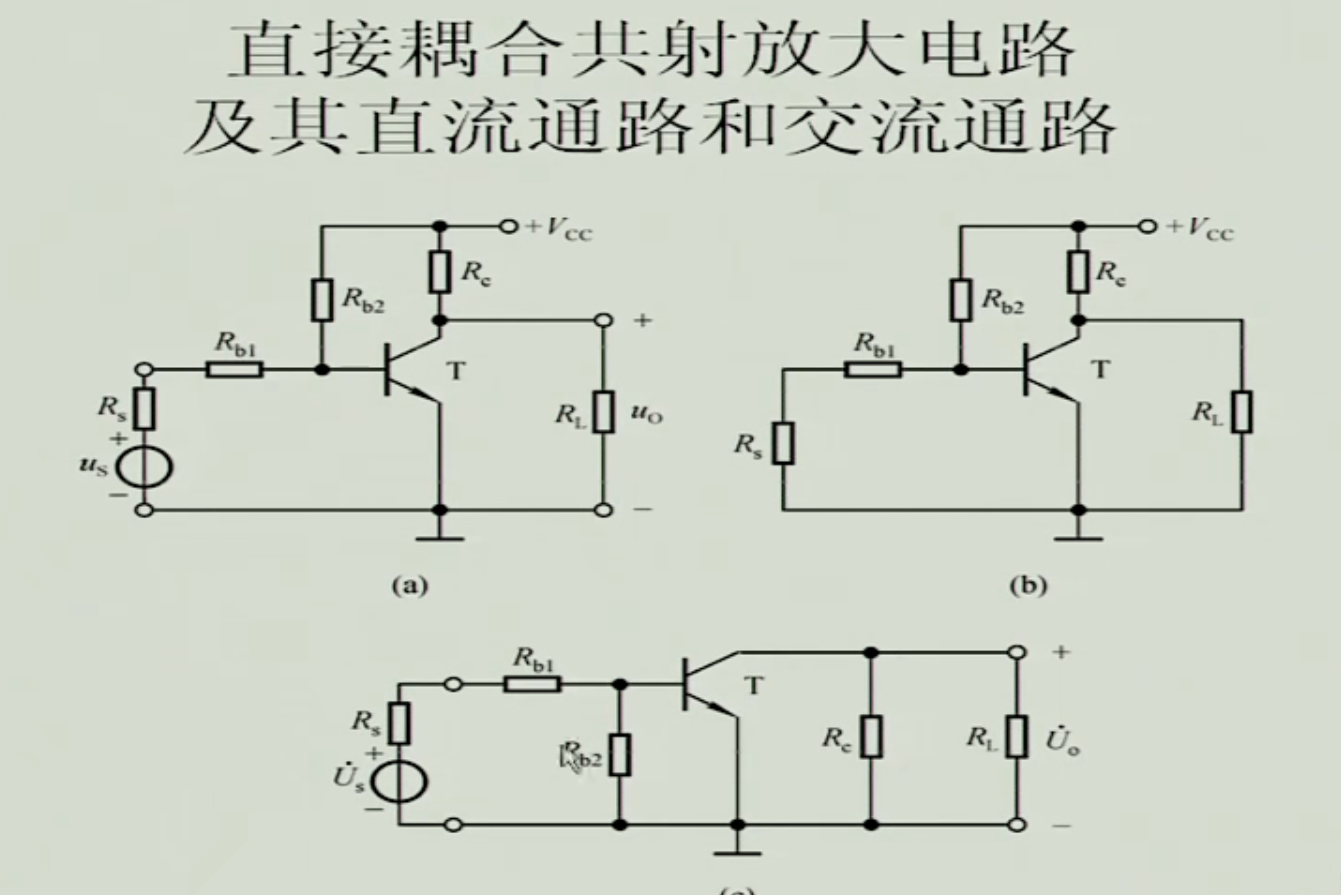

直流通路与交流通路
直流通路:ui(交流为0)、电容断路
直流通路可以直接分析静态特性
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

交流通路:直流源置0、电容短路

在这里插入图片描述
在这里插入图片描述

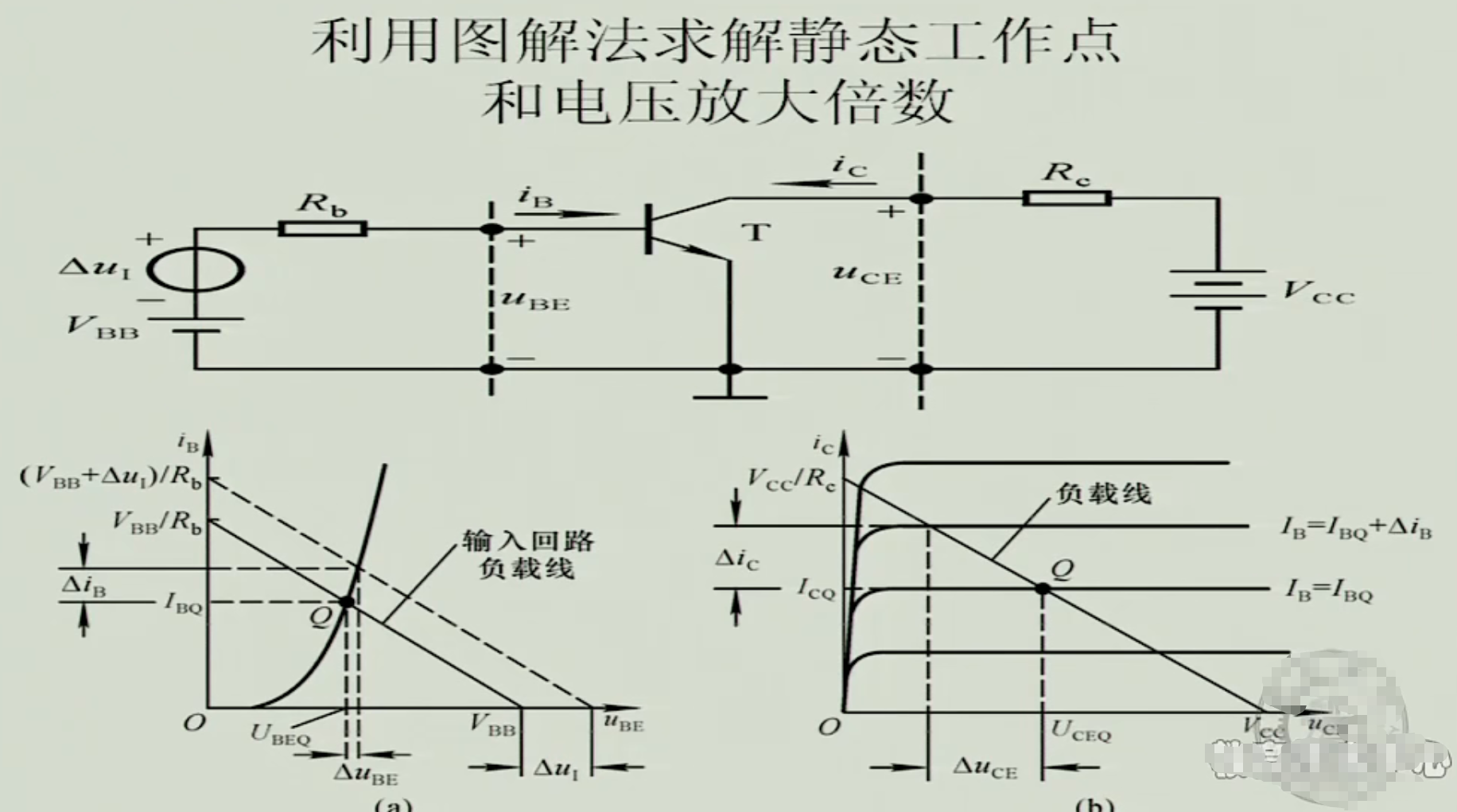

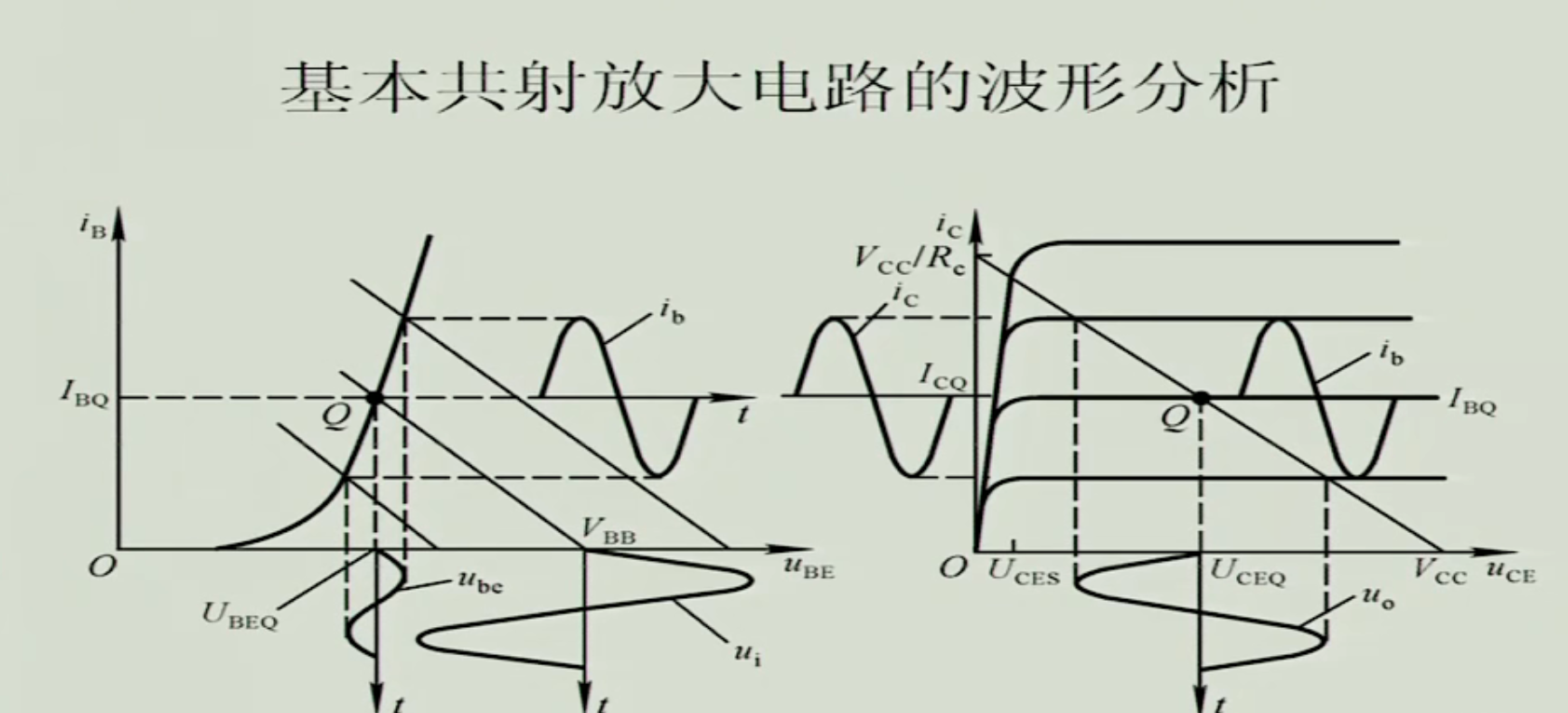

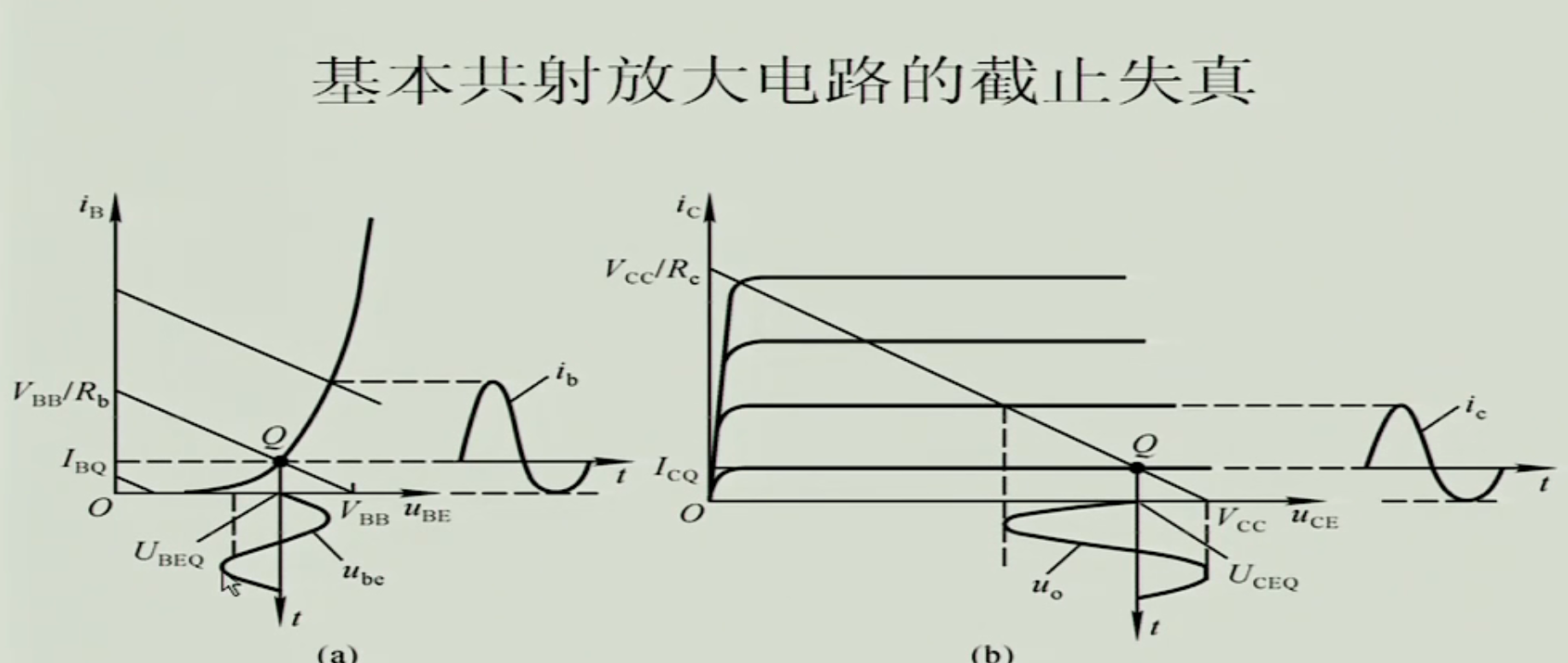

图解法
在这里插入图片描述

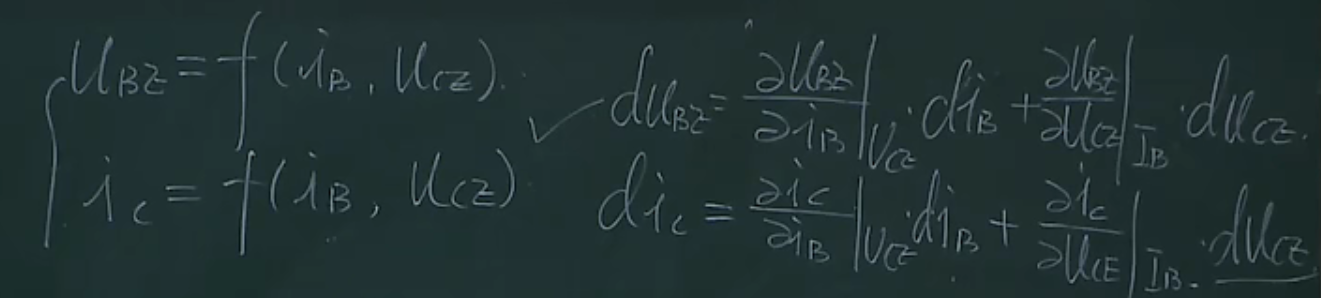

等效电路的分析方法

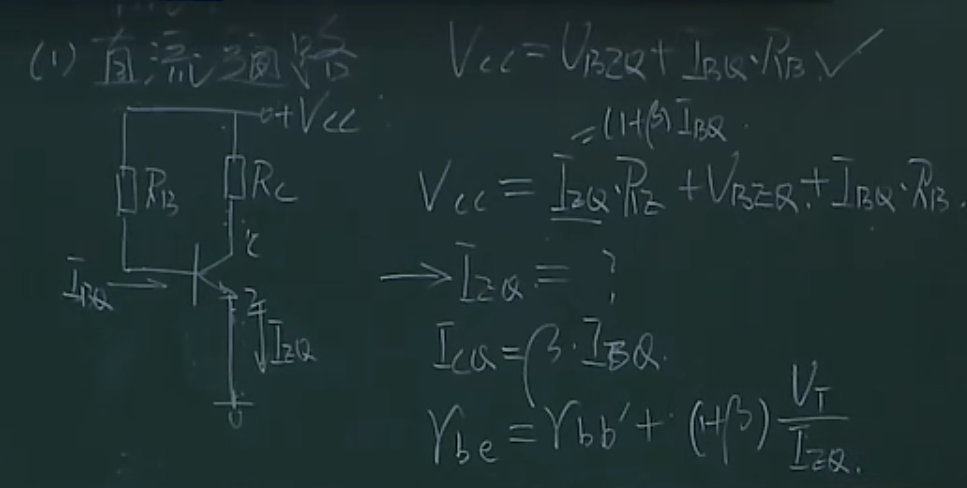

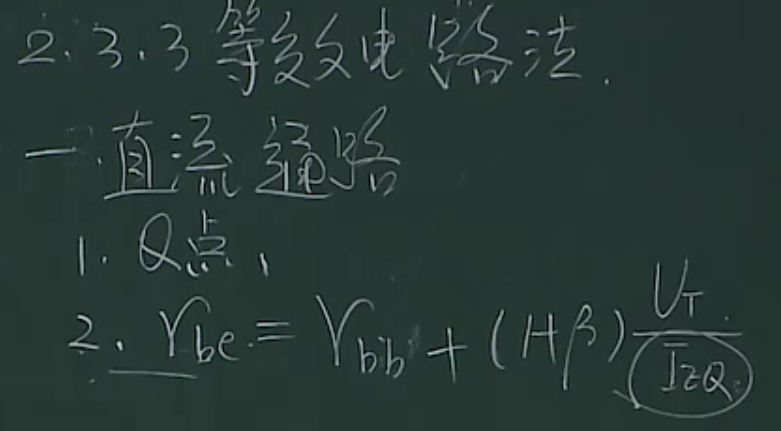

1 首先以直流通路,解决 Q点(静态点)、rbe
在这里插入图片描述

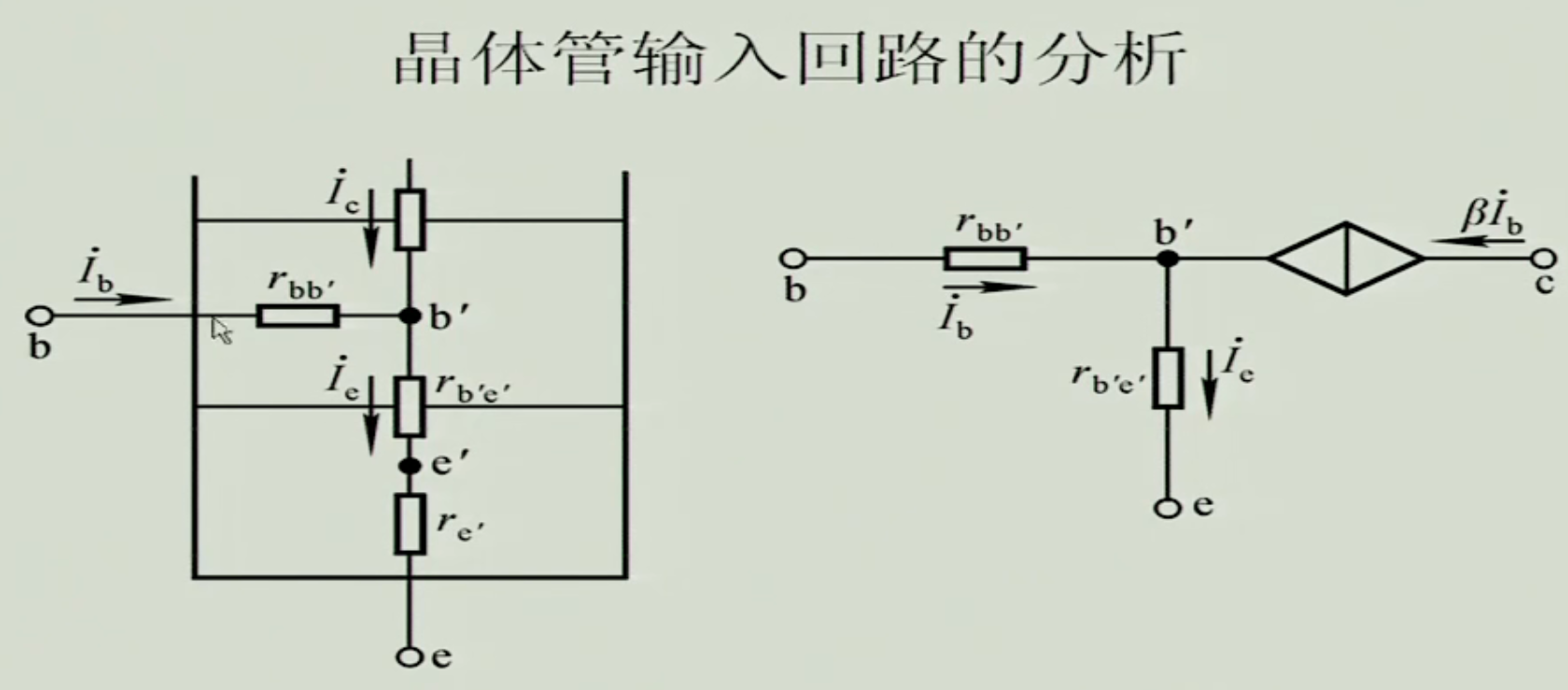

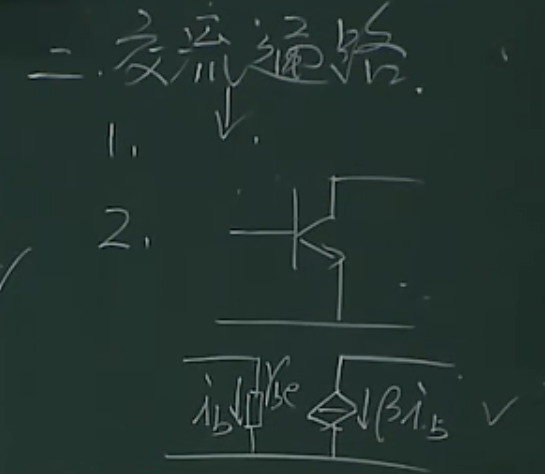

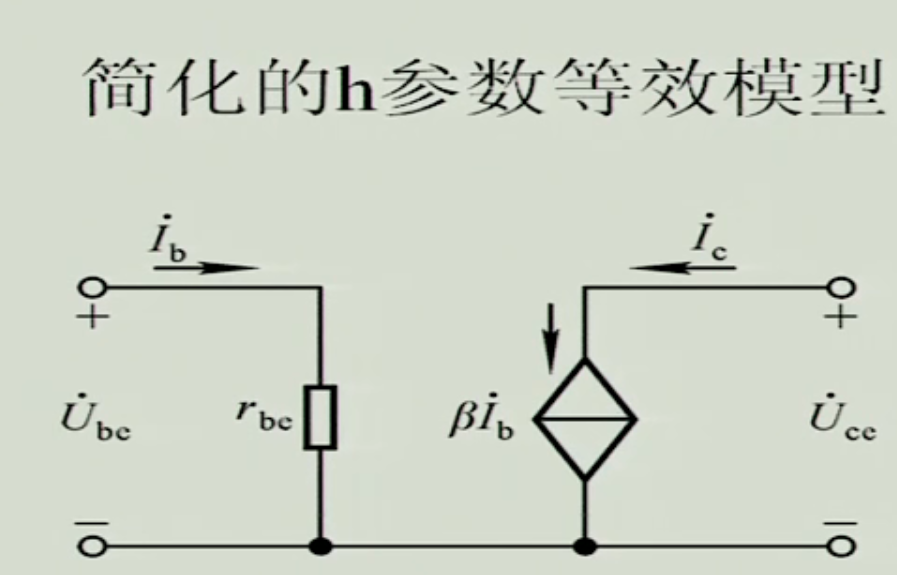

2 再接着交流通路:等效三极管
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

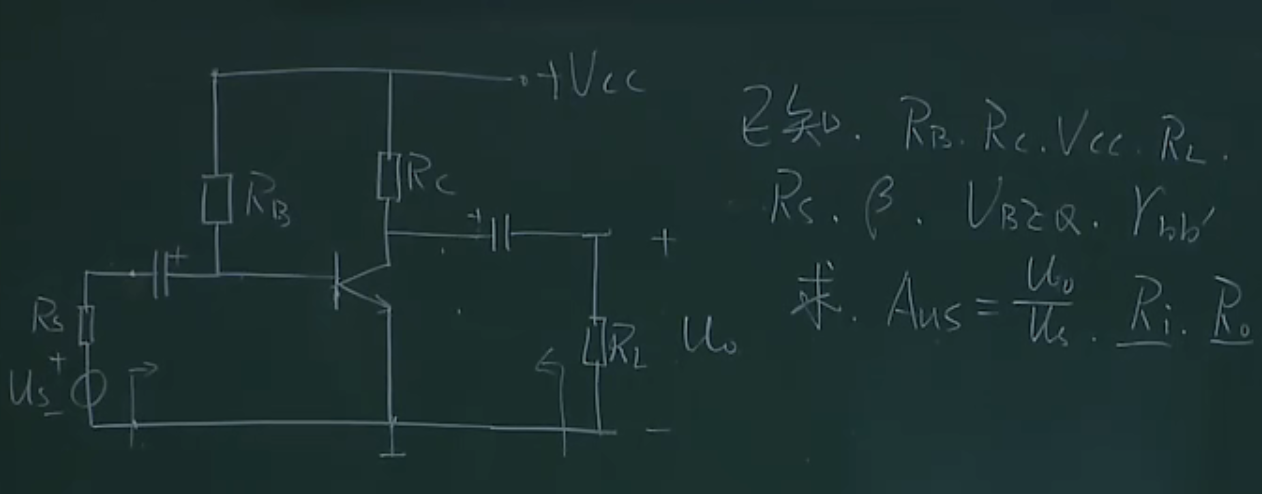

9解题
在这里插入图片描述
(1) 静态 直流通路
在这里插入图片描述

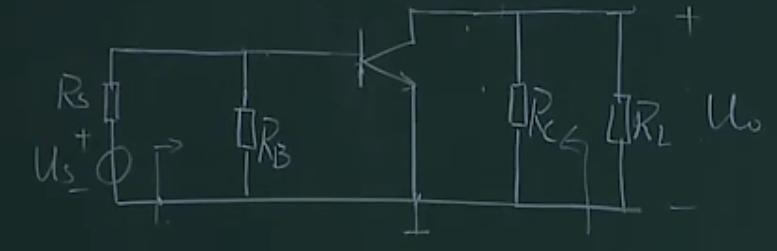

(2)动态 交流通路
在这里插入图片描述

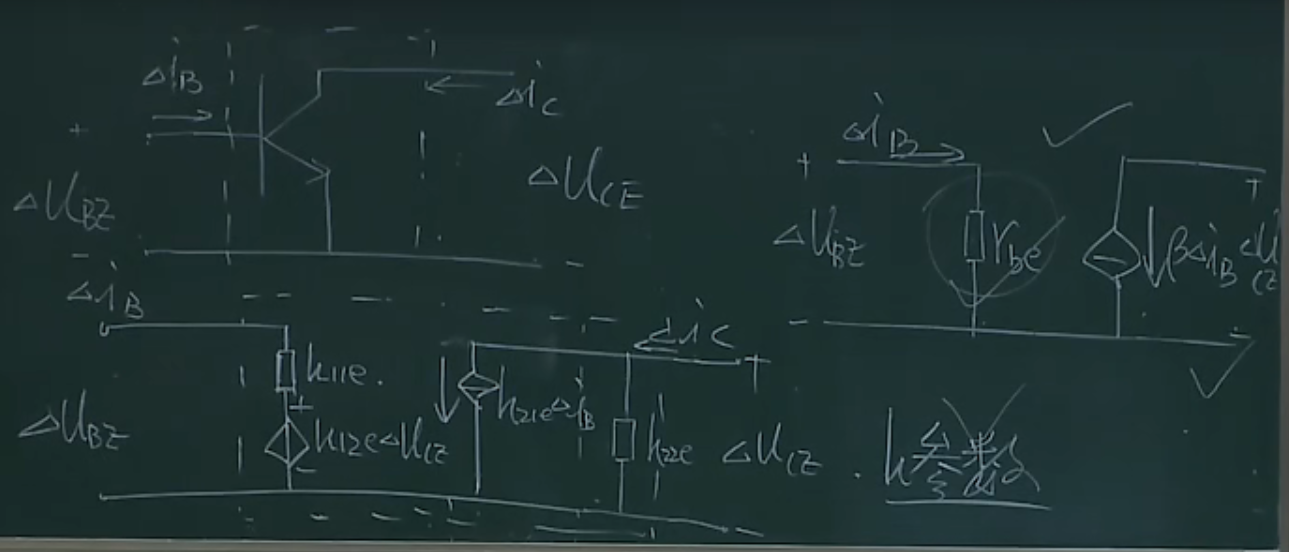

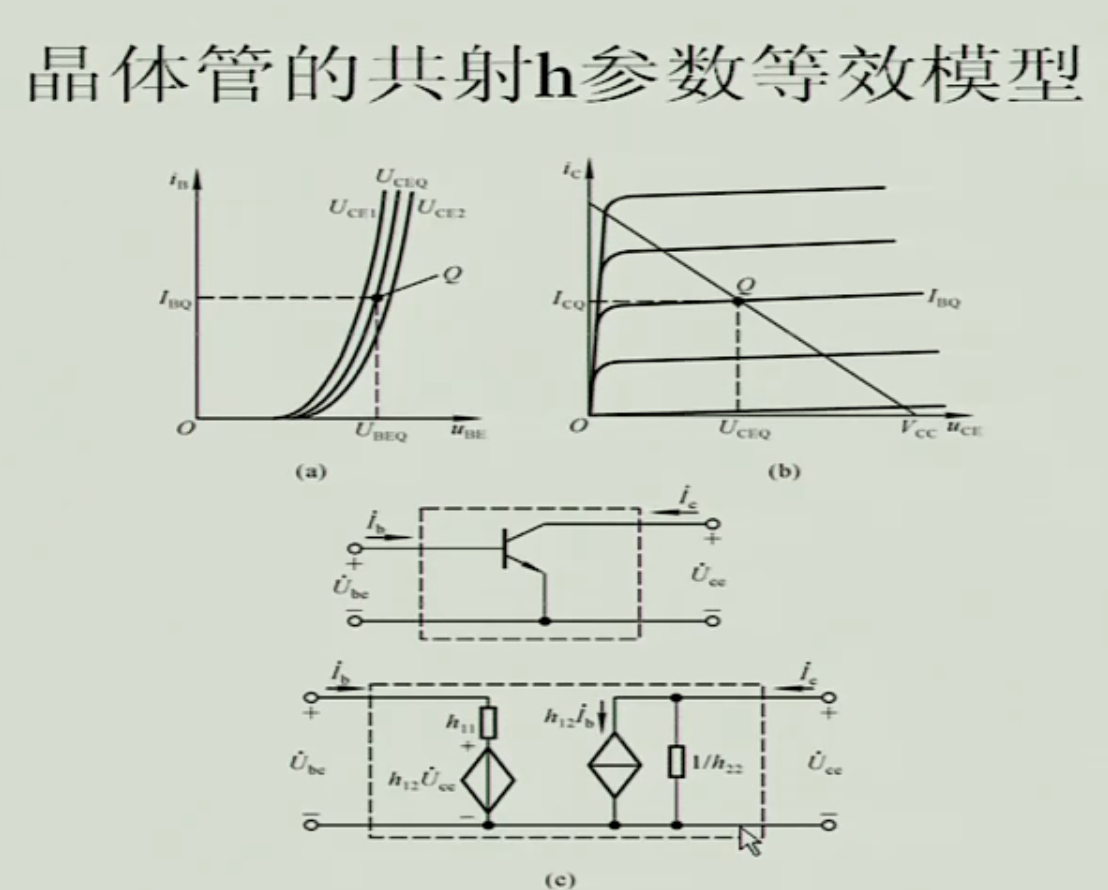

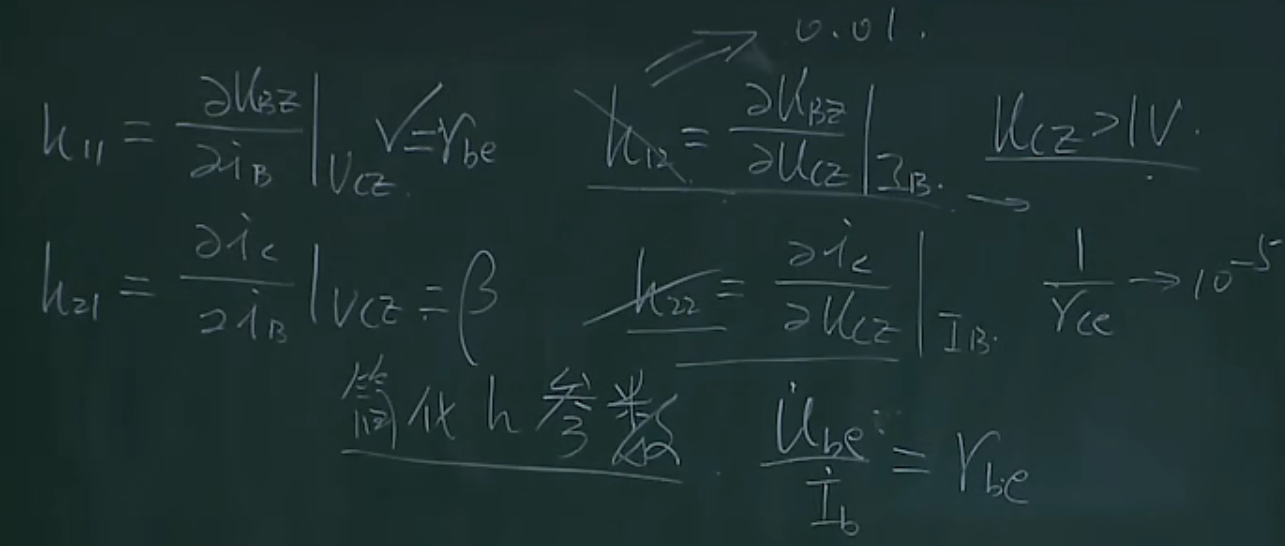

(3)h参数等效电路
在这里插入图片描述

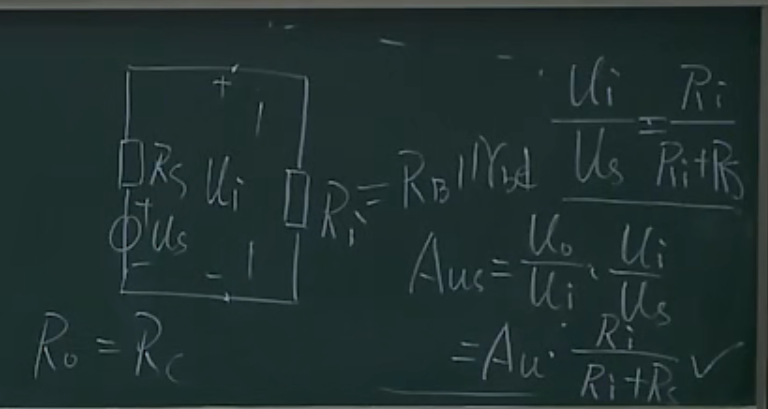

(4)求解方大倍数 Aus=u0/us

在这里插入图片描述

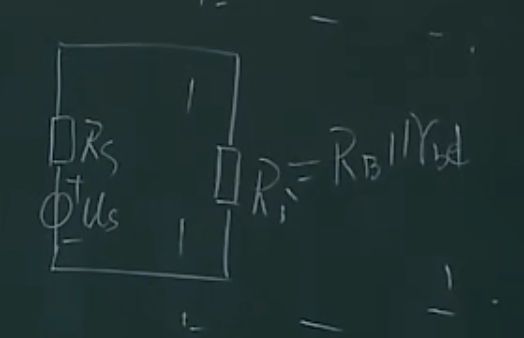

(5)求解输入电阻Ri
在这里插入图片描述
(6)求解输出电阻Ro
在这里插入图片描述

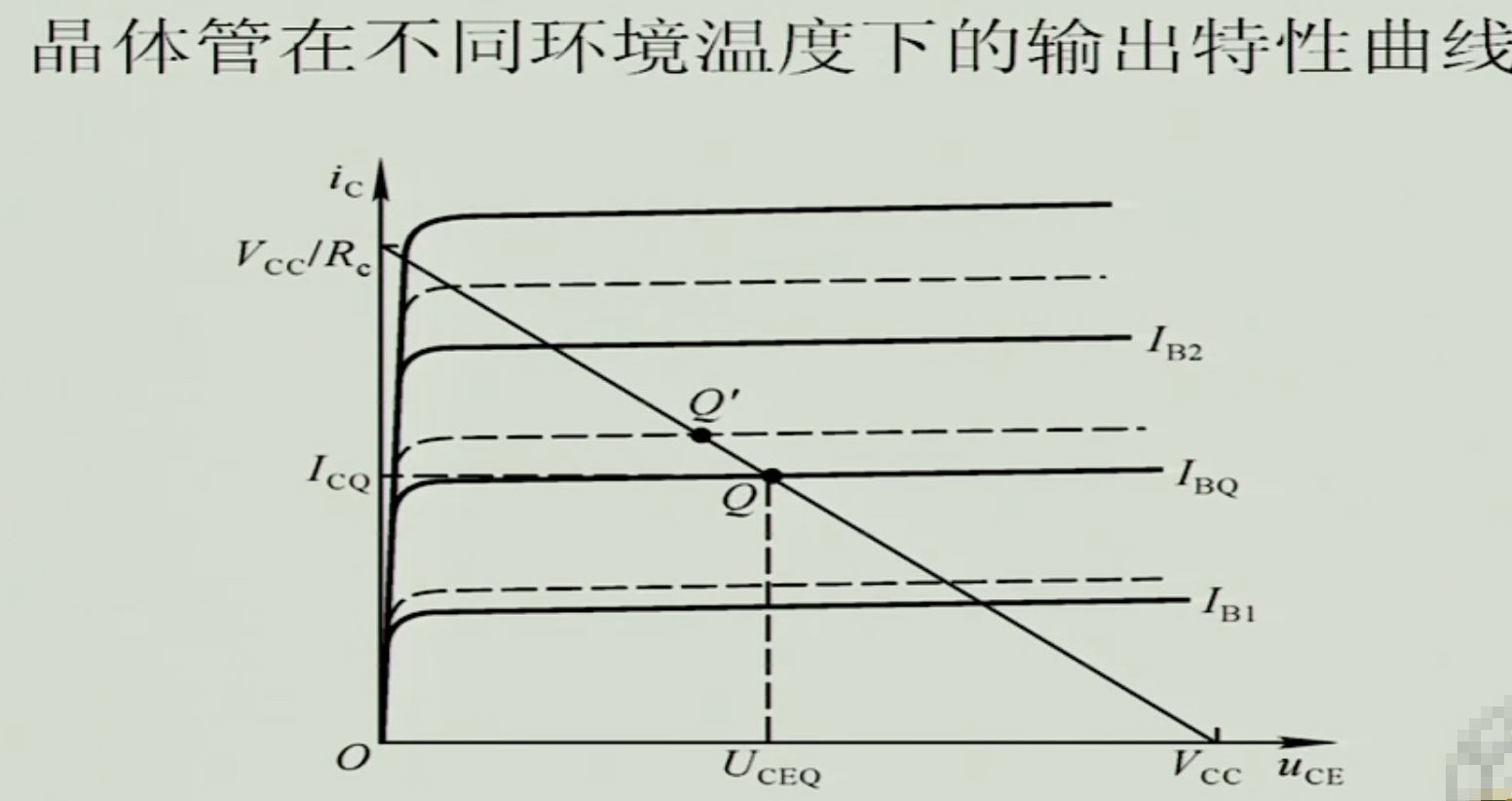

方大电路Q点稳定的必要性
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
对Q点影响
(1) 温度(2)电源的波动(3)元器件的老化

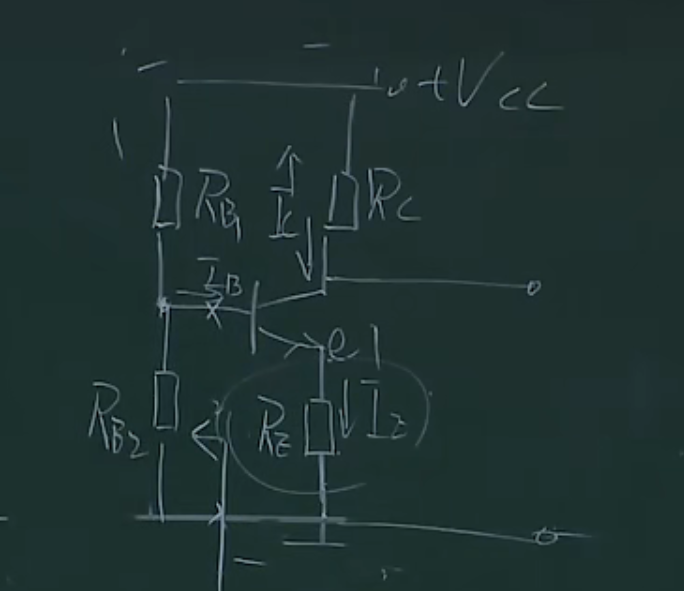

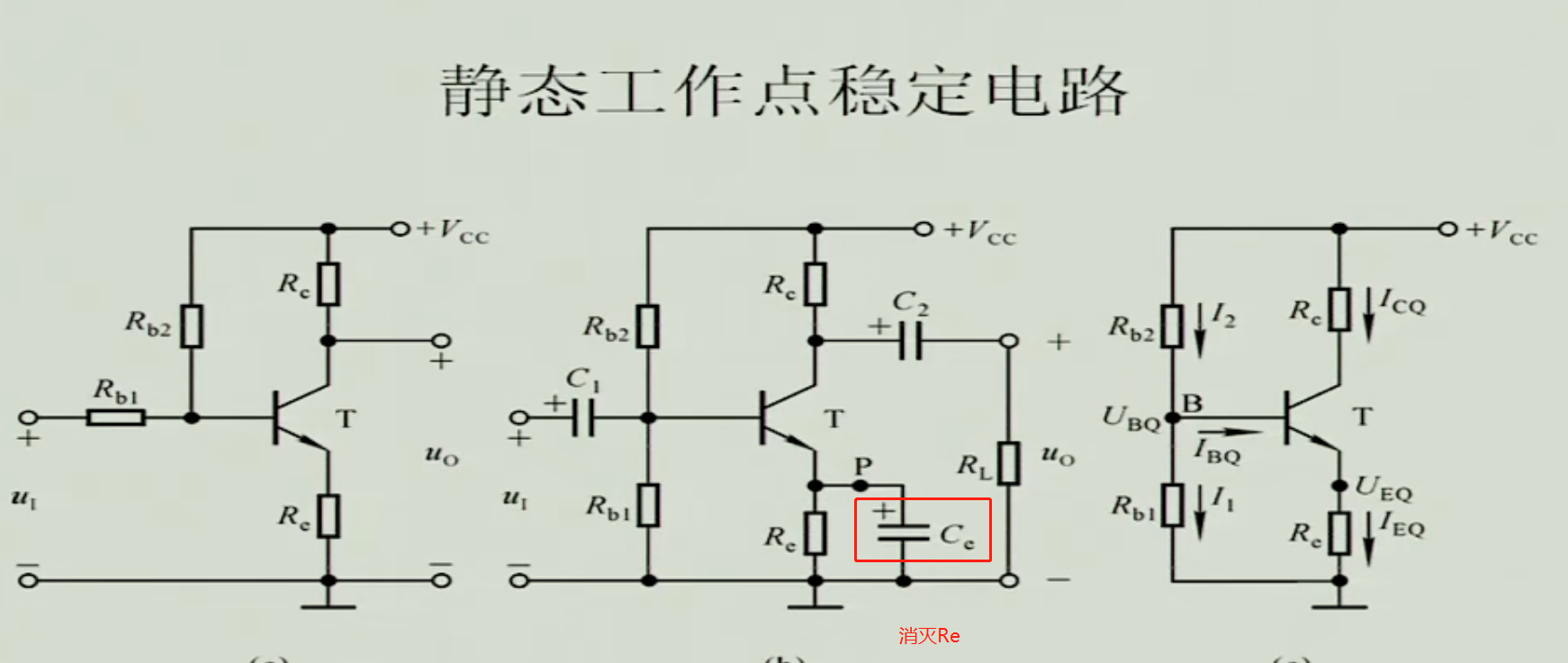

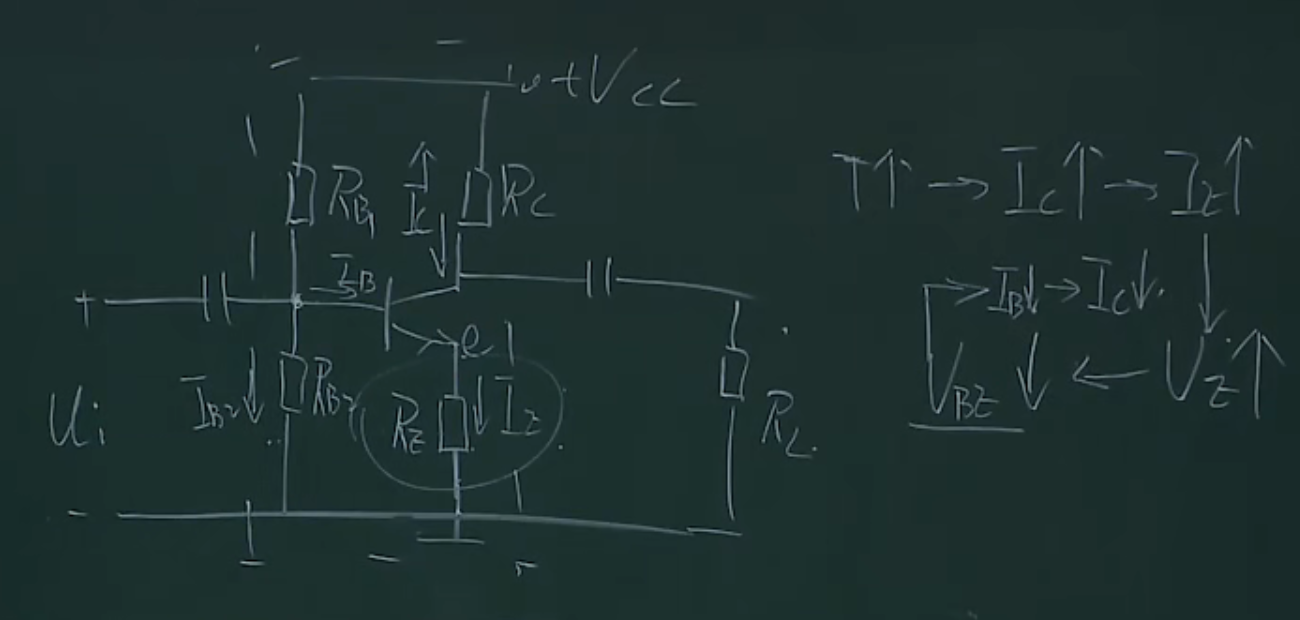

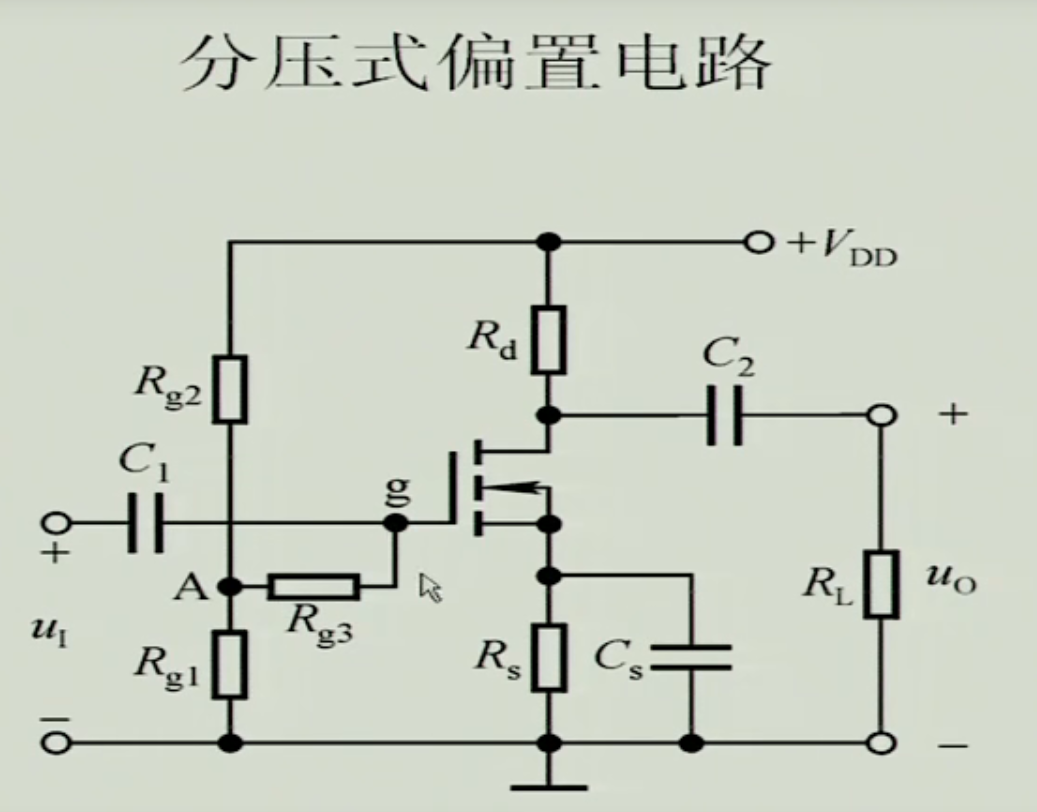

稳定Q点的思路
在这里插入图片描述
静态
在这里插入图片描述

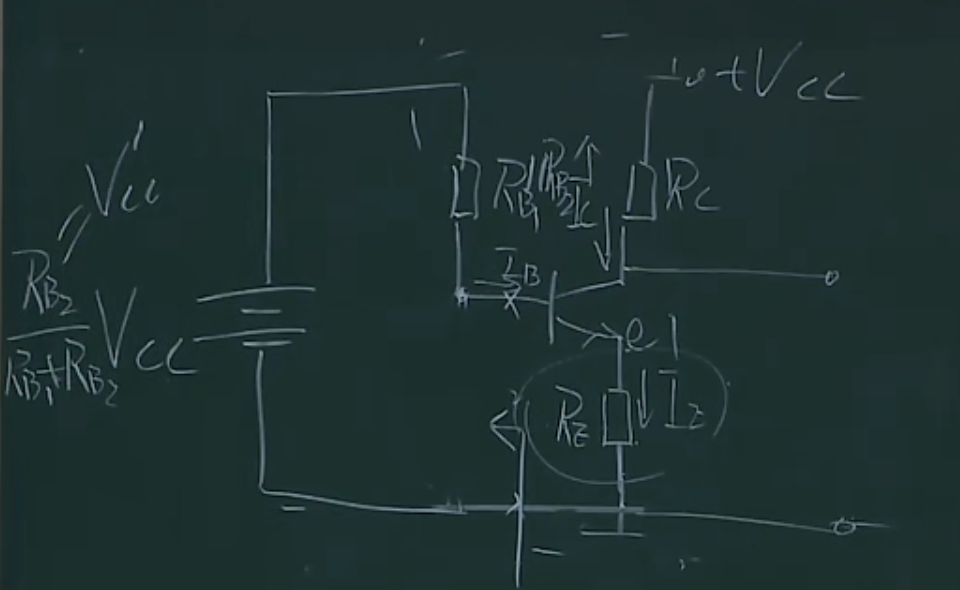

戴维南等效
在这里插入图片描述
在这里插入图片描述

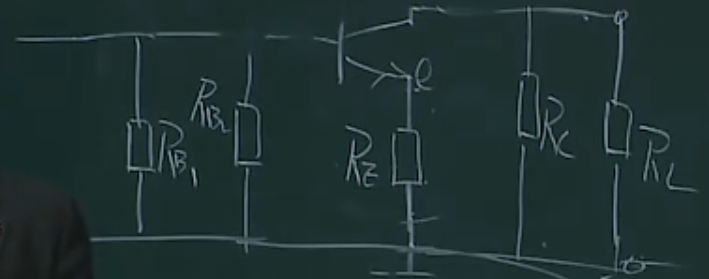

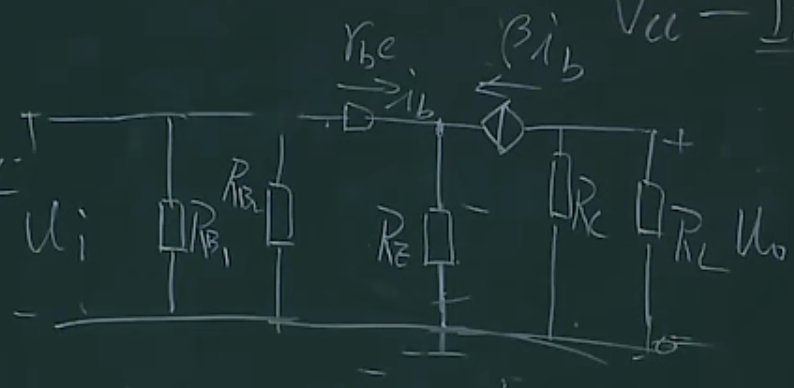

动态
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

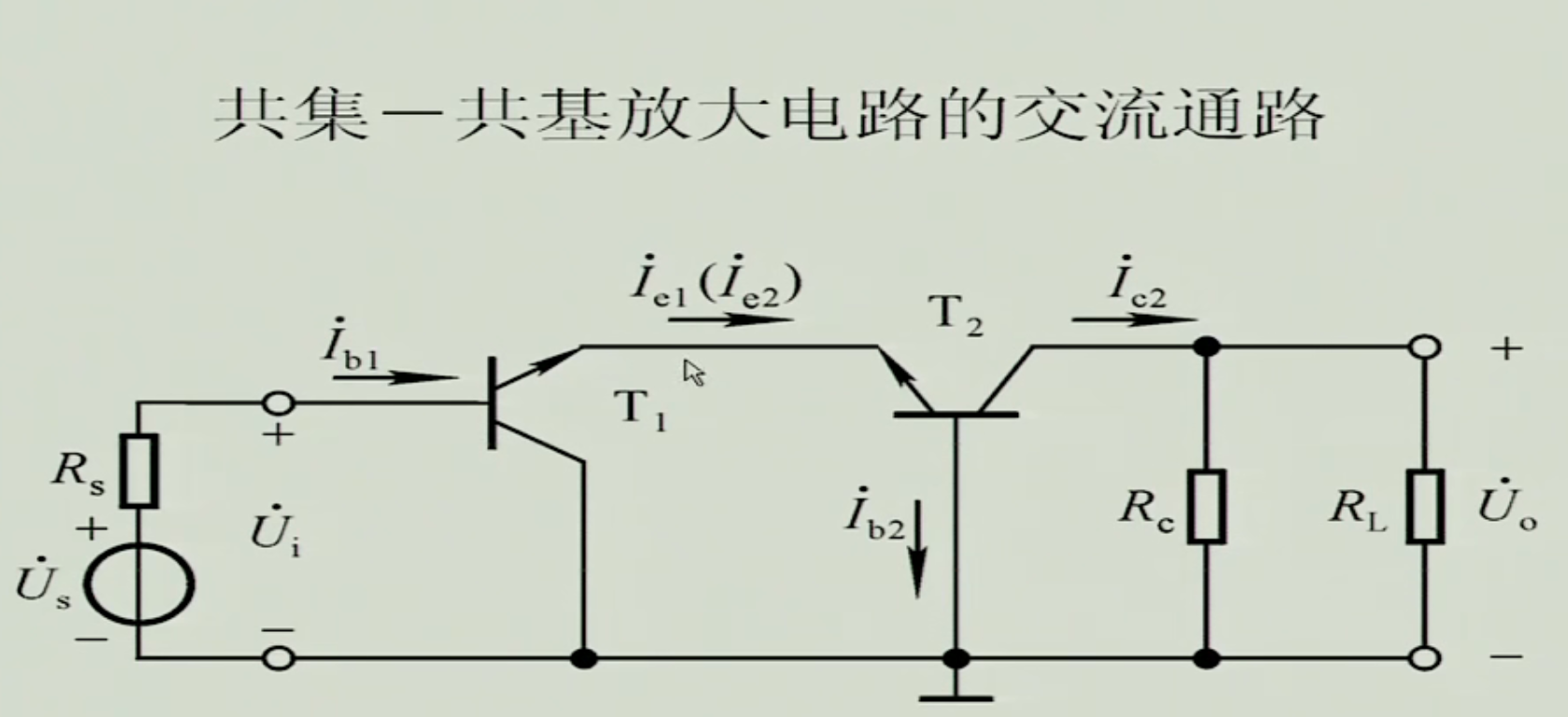

派生电路

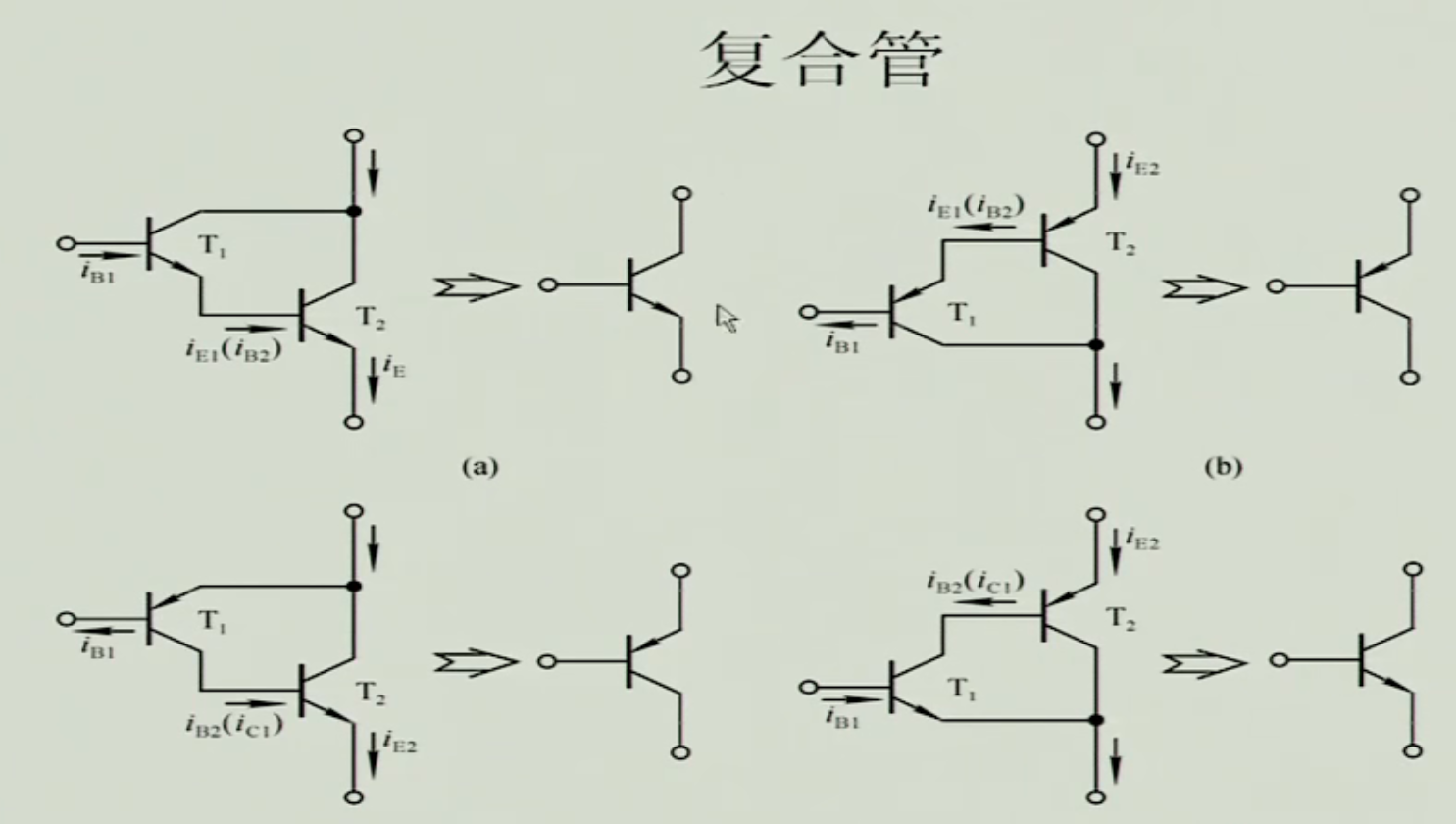

复合管方大电路
复合管的组成(前级是啥管,合成后就是啥管)
在这里插入图片描述

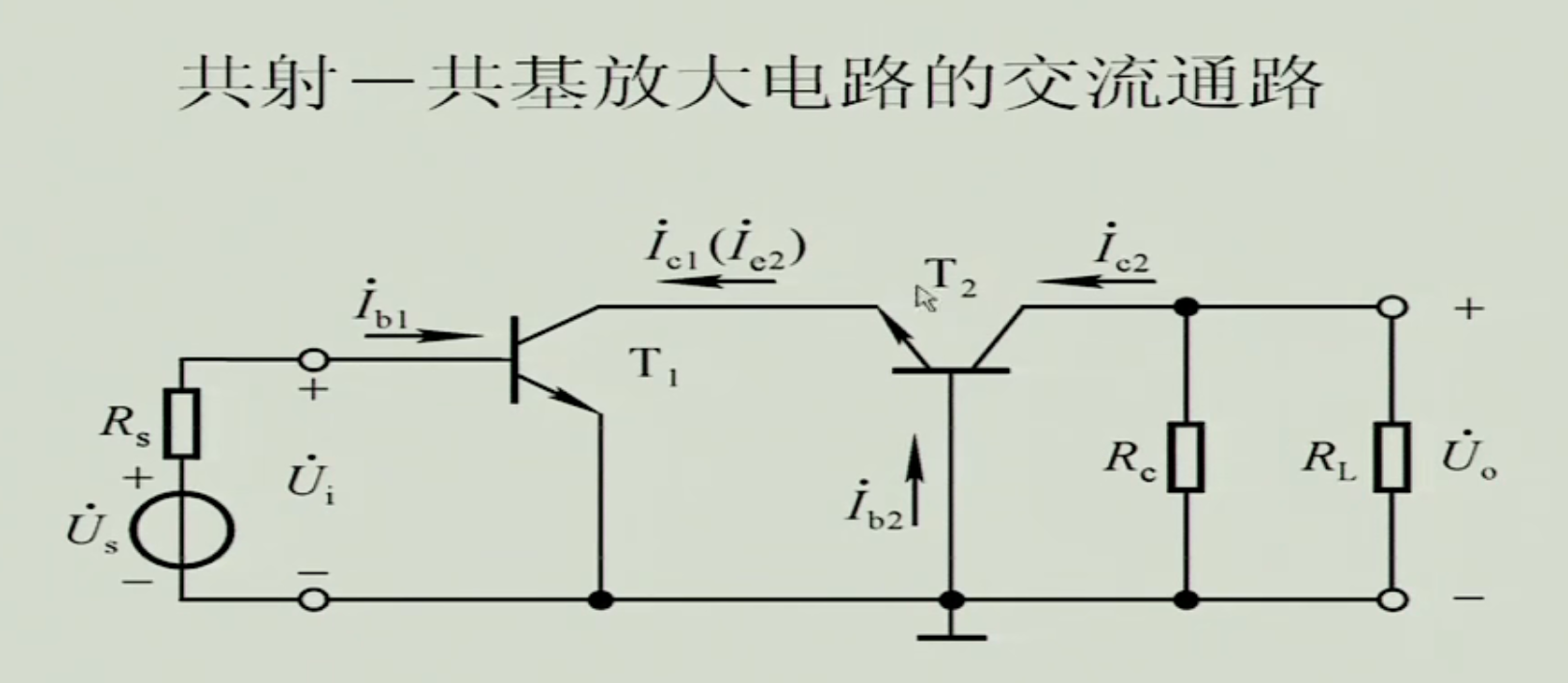

共射共基电路
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

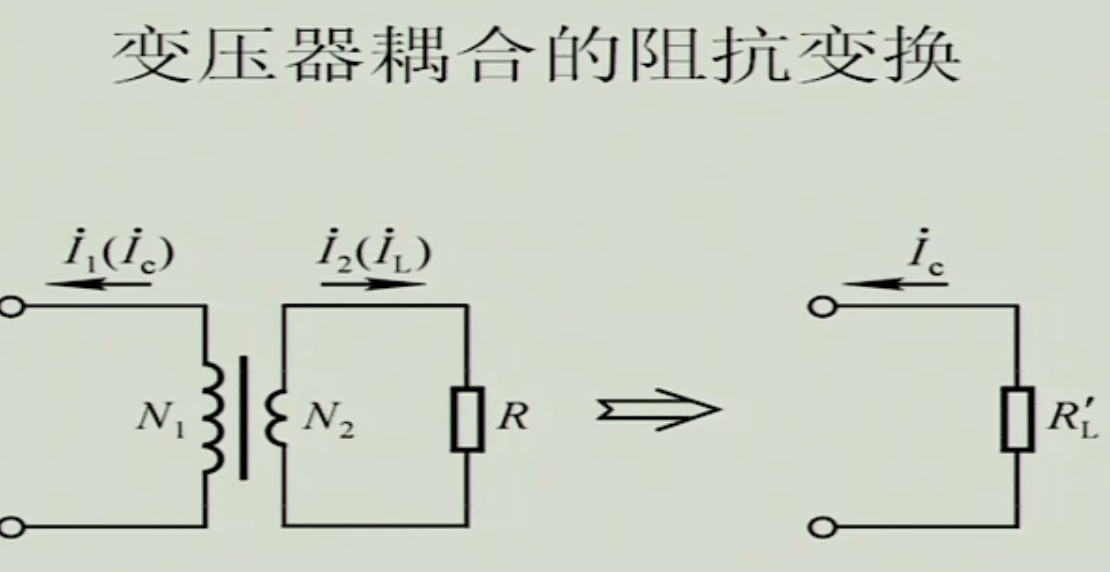

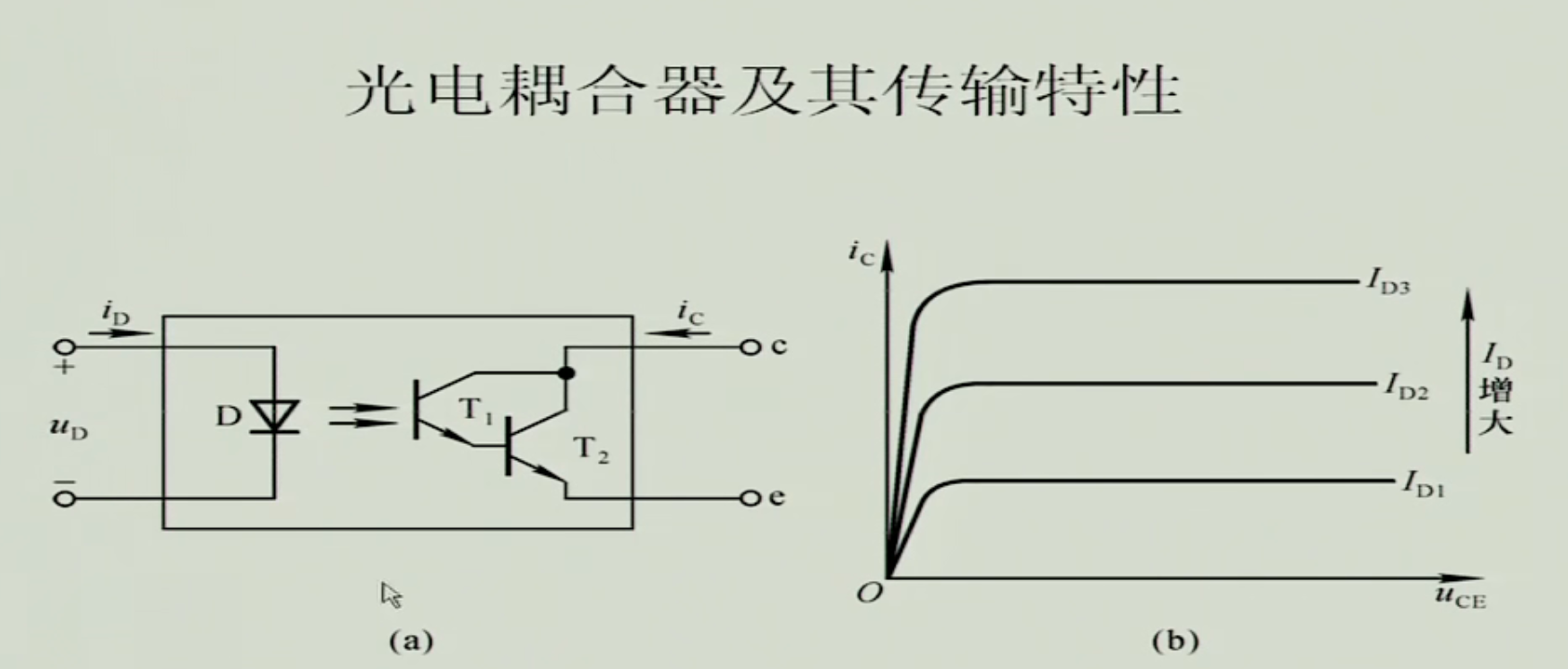

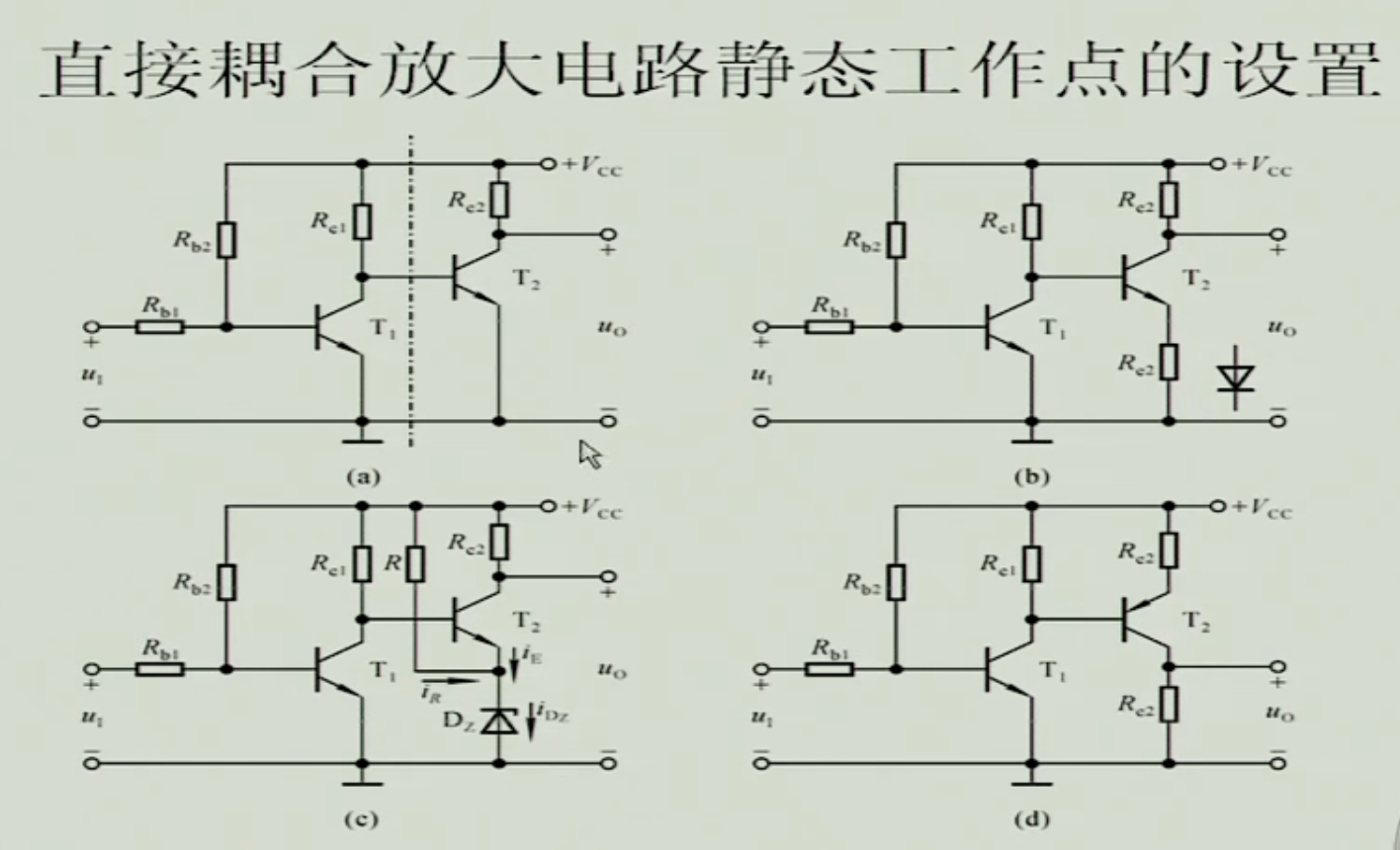

多级放大电路
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

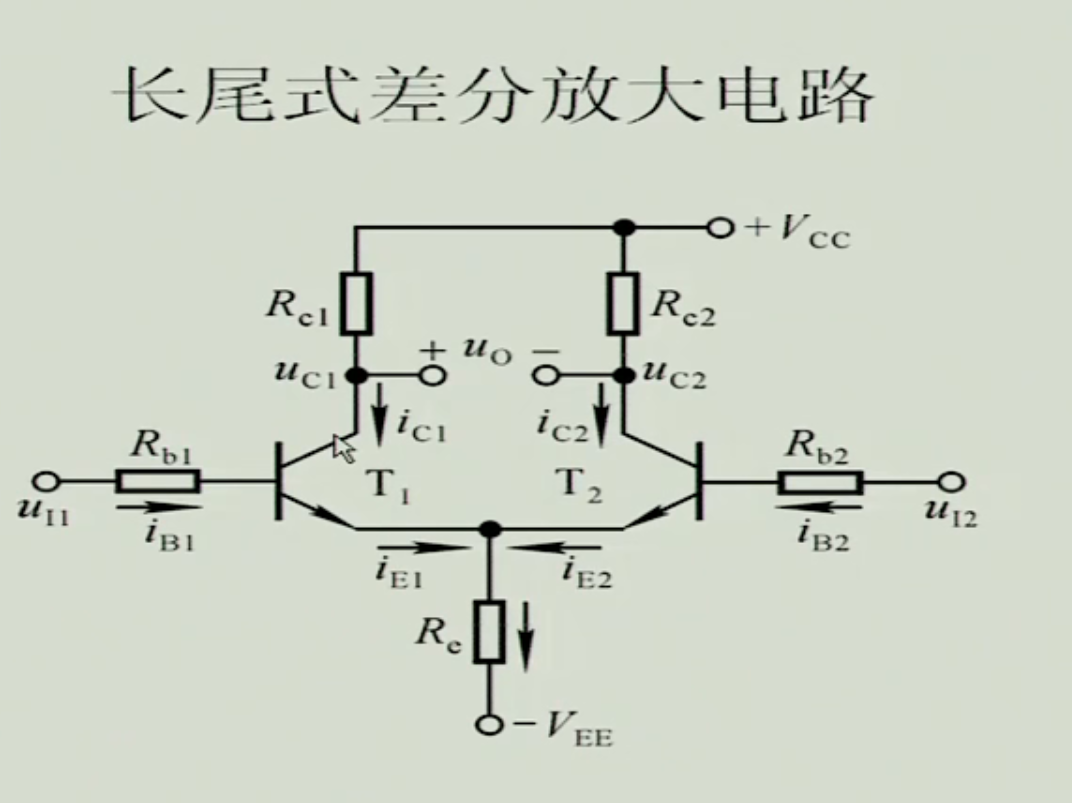

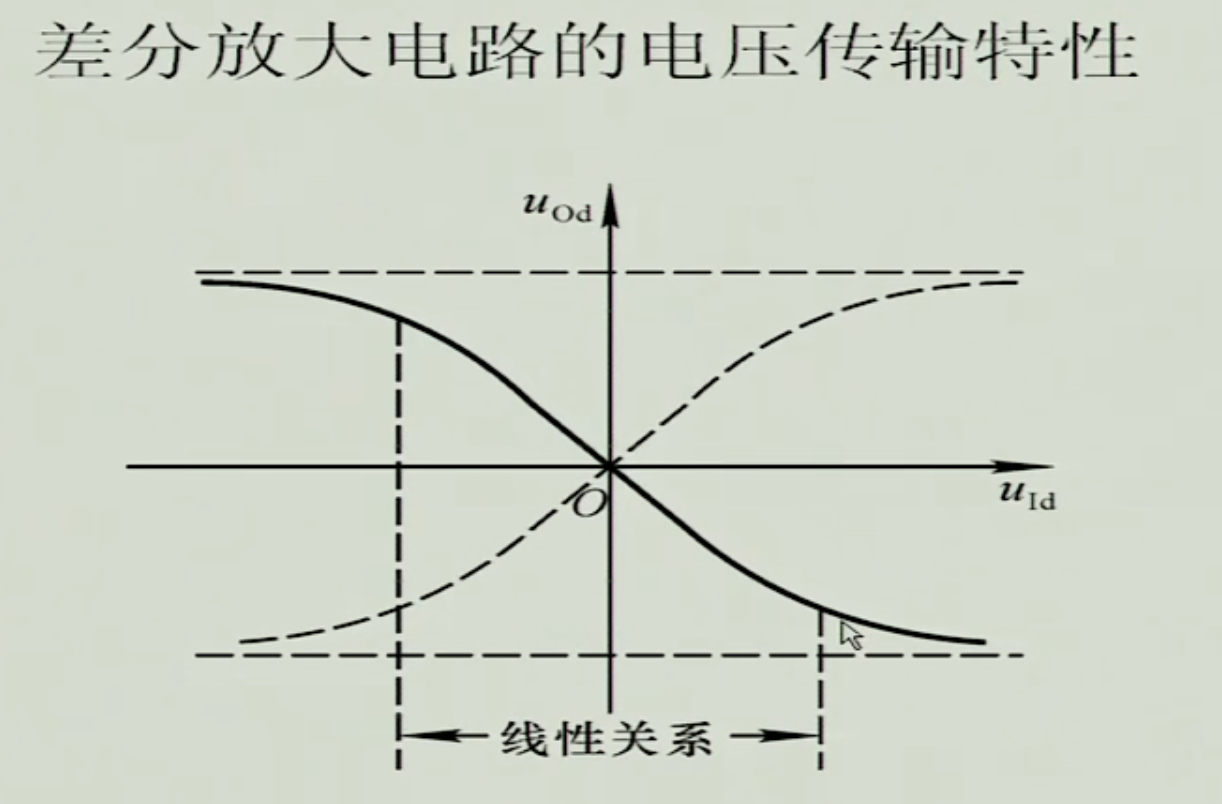

抑制温漂(保持Q不变,抑制Q温漂)

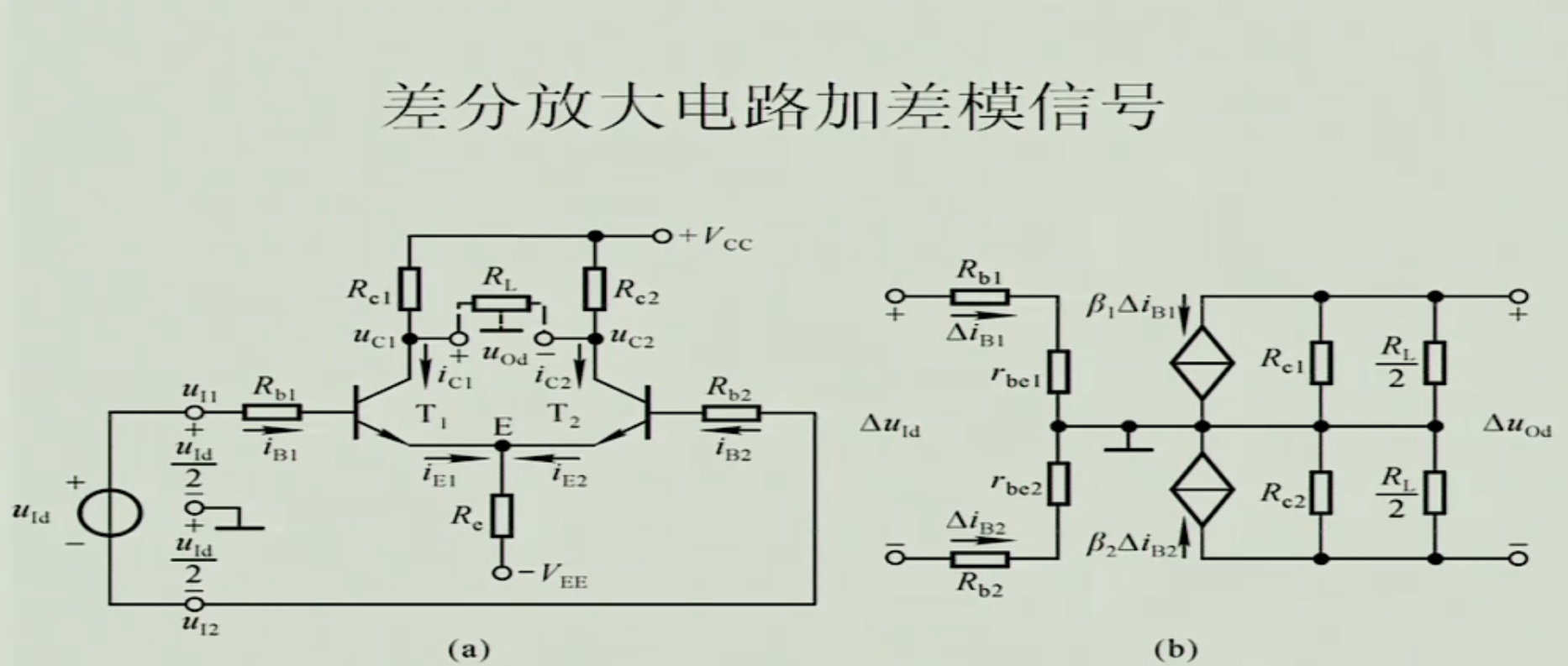

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
