目  录

摘要

1 绪论

1.1背景及意义

1.2研究现状

1.3ssm框架介绍

1.4论文结构与章节安排

2 医院线上线下全诊疗系统系统分析

2.1 可行性分析

2.1.1 技术可行性分析

2.1.2 经济可行性分析

2.1.3 法律可行性分析

2.2 系统功能分析

2.2.1 功能性分析

2.2.2 非功能性分析

2.3 系统用例分析

2.4 系统流程分析

2.4.1 数据流程

2.4.2 业务流程

2.5本章小结

3 医院线上线下全诊疗系统总体设计

3.1 系统功能模块设计

3.1.1整体功能模块设计

3.1.2用户模块设计

3.1.3 评论管理模块设计

3.1.4医生管理模块设计

3.1.5线上挂号管理模块设计

3.2 数据库设计

3.2.1 数据库概念结构设计

3.3.2 数据库逻辑结构设计

3.4本章小结

4 医院线上线下全诊疗系统详细设计与实现

4.1用户功能模块

4.1.1 前台首页界面

4.1.2 用户注册界面

4.1.3 用户登录界面

4.1.4医疗资讯界面

4.1.5医生信息界面

4.1.6线上挂号界面

4.1.7我的账户管理界面

4.2管理人员功能模块

4.2.1公告管理界面

4.2.2 资源管理界面

4.2.3系统用户管理界面

4.2.4 医生信息管理界面

4.2.5 线上挂号管理界面

4.2.6 线下医院管理界面

4.2.7 线下分诊管理界面

5系统测试

5.1 系统测试用例

5.2 系统测试结果

结论

参考文献

致  谢

信息化社会内需要与之针对性的信息获取途径，但是途径的扩展基本上为人们所努力的方向，由于站在的角度存在偏差，人们经常能够获得不同类型信息，这也是技术最为难以攻克的课题。针对医院线上线下全诊疗系统等问题，对如何通过计算机医院线上线下全诊疗系统进行研究分析，然后开发设计出医院线上线下全诊疗系统已解决问题。

医院线上线下全诊疗系统主要功能模块包括医生信息、科室分类、线上挂号、就诊记录、分诊记录、线下医院、线下分诊、线下诊治等信息维护，采取面对对象的开发模式进行软件的开发和硬体的架设，能很好的满足实际使用的需求，完善了对应的软体架设以及程序编码的工作，采取MySQL作为后台数据的主要存储单元，采用java技术、Ajax技术进行业务系统的编码及其开发，实现了本系统的全部功能。本次报告，首先分析了研究的背景、作用、意义，为研究工作的合理性打下了基础。针对医院线上线下全诊疗系统的各项需求以及技术问题进行分析，证明了系统的必要性和技术可行性，然后对设计系统需要使用的技术软件以及设计思想做了基本的介绍，最后来实现医院线上线下全诊疗系统和部署运行使用它。

关键词：ssm；医院线上线下全诊疗系统 ；MySQL

一些发达国家，网络发展比较快，已经很大程度上完成了从人工到计算机管理的转变。我国计算机应用起步比较晚，而且发展区域不平衡，还有很多地区或学校使用传统的方式进行管理，但是目前计算机发展较快，包括网络也已经普及，很多用户也开始慢慢接触各类网络交流平台。纵观这些系统主要有以下几个特点：

(1)先进性：实现网络化管理。

(2)通用性：同一行业基本都能使用。

(3)方便性：通过网络就能完成管理工作。

(4)及时性：信息更新及时。

(5)可扩展性：可根据需要进行模块的增加。

(6)安全性：对医院、患者等信息进行加密。

截至如今，互联网已经深入人们的生活，智能手机、笔记本电脑等已经是人们获取信息的主要工具，这是一个沟通无限的时代，因此，利用网络来进行医院线上线下全诊疗系统也成为大势所趋，所以，开发一个医院线上线下全诊疗系统是有充分需求的。

1.3ssm框架介绍

SSM（Spring+SpringMVC+MyBatis）框架集由Spring、MyBatis两个开源框架整合而成（SpringMVC是Spring中的部分内容）。常作为数据源较简单的web项目的框架。

 Spring
Spring就像是整个项目中装配bean的大工厂，在配置文件中可以指定使用特定的参数去调用实体类的构造方法来实例化对象。也可以称之为项目中的粘合剂。
Spring的核心思想是IoC（控制反转），即不再需要程序员去显式地`new`一个对象，而是让Spring框架帮你来完成这一切。
 SpringMVC
SpringMVC在项目中拦截用户请求，它的核心Servlet即DispatcherServlet承担中介或是前台这样的职责，将用户请求通过HandlerMapping去匹配Controller，Controller就是具体对应请求所执行的操作。SpringMVC相当于SSH框架中struts。
 mybatis
mybatis是对jdbc的封装，它让数据库底层操作变的透明。mybatis的操作都是围绕一个sqlSessionFactory实例展开的。mybatis通过配置文件关联到各实体类的Mapper文件，Mapper文件中配置了每个类对数据库所需进行的sql语句映射。在每次与数据库交互时，通过sqlSessionFactory拿到一个sqlSession，再执行sql命令。

页面发送请求给控制器，控制器调用业务层处理逻辑，逻辑层向持久层发送请求，持久层与数据库交互，后将结果返回给业务层，业务层将处理逻辑发送给控制器，控制器再调用视图展现数据。

1.4论文结构与章节安排

本文共分为六章，章节内容安排如下：

第一章为引言，此章节对所设计和实现的系统的背景和状况以及意义进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。

第二章为系统需求分析，章节所做的主要的工作是对系统进行了技术、经济和操作方面可行性的分析；对系统实行了总体功能的需求、用例分析。

第三章为系统的设计，主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。

第四章就是对系统的实现，根据系统功能的划分，分别的对系统所需要实现的前台客户功能和后台管理员功能进行了分析和说明。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

医院线上线下全诊疗系统我划分为了管理员模块、线下医生模块、线上医生模块以及患者模块这四大部分。

患者管理模块：

（1）用户注册登录：游客可以随时进入到系统中，对系统中的信息浏览，但是想要实现医生信息操作，就必须有这个系统的账号，如果没有账号的话，可以患者进行相关的操作，同时用户还可以通过“个人账户”这以按钮对个人信息以及操作的信息进行管控。

（2）查看医院线上线下全诊疗系统的首页信息：医院线上线下全诊疗系统的首页信息包含了公告、医疗资讯、医生信息、我的（我的账户、我的收藏、个人中心）。

（3）医疗资讯：当用户点击“医疗资讯”这一菜单按钮，会显示管理员在后台发布的所有的医疗资讯，可以查看详情，进行收藏、点赞、评论等；

（4）公告：用户可以查看后台管理员发布的公告信息，在查询到自己想要了解的公告的时候，可以进入查看详细的介绍。

（5）医生信息：当用户点击“医生信息”这一菜单按钮，会显示管理员在后台发布的所有的医生信息，支持通过关键词对医生信息进行搜索，选择需要的医生信息点击可以进入到医生信息详细的介绍界面，在详细界面可以查看到医生的医生编号、医生姓名、科室分类、职称、挂号费用等信息，同时可以进行线上挂号、点赞、收藏、评论操作；

（6）线上挂号：当用户在医生信息详情界面想要进行线上挂号，点击下方的“线上挂号”按钮，就会跳转到线上挂号信息填写界面，根据界面提示输入线上挂号信息，点击“提交”按钮，线上挂号就完成了；

（7）我的账户：在前台点击“我的”下面的“我的账户”可以对个人资料+密码修改+自己收藏的信息进行管控。

管理员管理模块：

（2）轮播图：管理员点击“轮播图”菜单可以对首页展示的轮播图进行增删改查。

（3）公告：管理员点击“公告”菜单可以查看到系统中的所有公告信息，对已经存在的公告，管理员可以修改，也可以添加新的公告或者删除公告。

（3）资源管理：管理员点击“资源管理”菜单能够对其下子菜单医疗资讯和资讯的分类列表进行增删改查。

（4）系统用户：管理员点击“系统用户”菜单可以对系统中存在的用户进行管理，包含了管理员用户、患者、线下医生和线上医生。

（5）模块管理：在“模块管理”这一菜单下，我们会看到医生信息、科室分类、线上挂号、就诊记录、分诊记录、线下医院、线下分诊、线下诊治，管理员可以对其进行增删改查操作。

2.2.2 非功能性分析

医院线上线下全诊疗系统的非功能性需求比如医院线上线下全诊疗系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

医院线上线下全诊疗系统的完整UML用例图分别是图2-1、图2-2。

图2-1就是患者角色的用例展示。

图2-1 医院线上线下全诊疗系统患者角色用例图

图2-2就是管理员角色的用例展示。

图2-2 医院线上线下全诊疗系统管理员角色用例图

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本医院线上线下全诊疗系统中的用例。那么接下来就要开始对本医院线上线下全诊疗系统的架构、主要功能和数据库开始进行设计。医院线上线下全诊疗系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

图3-1 医院线上线下全诊疗系统功能模块图

本系统的用户包括管理员和用户两种用户模块的功能基本是相同的，用户比管理员多了一个注册功能，所以以用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：

图3-2用户模块结构图

医院线上线下全诊疗系统是一个交流性质的公开平台，用户在平台上提交评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的评论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-3评论管理模块结构图

医院线上线下全诊疗系统是中需要存储不少医生信息，其模块功能结构，具体的结构图如下：

图3-4医生模块结构图

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

下面是整个医院线上线下全诊疗系统中主要的数据库表总E-R实体关系图。

图3-6 医院线上线下全诊疗系统总E-R关系图

通过上一小节中医院线上线下全诊疗系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

当进入医院线上线下全诊疗系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，再往下是公告，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

医院线上线下全诊疗系统的用户时可以进行注册登录，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2注册界面图

/**

     * 注册

     * @return

     */

    @PostMapping("register")

    public Map<String, Object> signUp(HttpServletRequest request) throws IOException {

        // 查询用户

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = service.readBody(request.getReader());

        query.put("username",String.valueOf(map.get("username")));

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

    public Map<String,Object> readBody(BufferedReader reader){

        BufferedReader br = null;

        StringBuilder sb = new StringBuilder("");

        try{

            br = reader;

            String str;

            while ((str = br.readLine()) != null){

                sb.append(str);

            }

            br.close();

            String json = sb.toString();

            return JSONObject.parseObject(json, Map.class);

        }catch (IOException e){

            e.printStackTrace();

        }finally{

            if (null != br){

                try{

                    br.close();

                }catch (IOException e){

                    e.printStackTrace();

                }

            }

        }

        return null;

    }

    public void insert(Map<String,Object> body){

        E entity = JSON.parseObject(JSON.toJSONString(body),eClass);

        baseMapper.insert(entity);

        log.info("[{}] - 插入操作：{}",entity);

}

4.1.3 用户登录界面

医院线上线下全诊疗系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到医院线上线下全诊疗系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

登录关键代码如下所示。

 /**

     * 登录

     * @param data

     * @param httpServletRequest

     * @return

     */

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        QueryWrapper wrapper = new QueryWrapper<User>();

        Map<String, String> map = new HashMap<>();

        if(username != null && "".equals(username) == false){

            map.put("username", username);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }

        else if(email != null && "".equals(email) == false){

            map.put("email", email);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }

        else if(phone != null && "".equals(phone) == false){

            map.put("phone", phone);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }else{

            return error(30000, "账号或密码不能为空");

        }

        if (resultList == null || password == null) {

            return error(30000, "账号或密码不能为空");

        }

        //判断是否有这个用户

        if (resultList.size()<=0){

            return error(30000,"用户不存在");

        }

        User byUsername = (User) resultList.get(0);

        Map<String, String> groupMap = new HashMap<>();

        groupMap.put("name",byUsername.getUserGroup());

        List groupList = userGroupService.selectBaseList(userGroupService.select(groupMap, new HashMap<>()));

        if (groupList.size()<1){

            return error(30000,"用户组不存在");

        }

        UserGroup userGroup = (UserGroup) groupList.get(0);

        //查询用户审核状态

        if (!StringUtils.isEmpty(userGroup.getSourceTable())){

            String res = service.selectExamineState(userGroup.getSourceTable(),byUsername.getUserId());

            if (res==null){

                return error(30000,"用户不存在");

            }

            if (!res.equals("已通过")){

                return error(30000,"该用户审核未通过");

            }

        }

        //查询用户状态

        if (byUsername.getState()!=1){

            return error(30000,"用户非可用状态，不能登录");

        }

        String md5password = service.encryption(password);

        if (byUsername.getPassword().equals(md5password)) {

            // 存储Token到数据库

            AccessToken accessToken = new AccessToken();

            accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

            accessToken.setUser_id(byUsername.getUserId());

            tokenService.save(accessToken);

            // 返回用户信息

            JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

            user.put("token", accessToken.getToken());

            JSONObject ret = new JSONObject();

            ret.put("obj",user);

            return success(ret);

        } else {

            return error(30000, "账号或密码不正确");

        }

}

    public String select(Map<String,String> query,Map<String,String> config){

        StringBuffer sql = new StringBuffer("select ");

        sql.append(config.get(FindConfig.FIELD) == null || "".equals(config.get(FindConfig.FIELD)) ? "*" : config.get(FindConfig.FIELD)).append(" ");

        sql.append("from ").append("`").append(table).append("`").append(toWhereSql(query, "0".equals(config.get(FindConfig.LIKE))));

        if (config.get(FindConfig.GROUP_BY) != null && !"".equals(config.get(FindConfig.GROUP_BY))){

            sql.append("group by ").append(config.get(FindConfig.GROUP_BY)).append(" ");

        }

        if (config.get(FindConfig.ORDER_BY) != null && !"".equals(config.get(FindConfig.ORDER_BY))){

            sql.append("order by ").append(config.get(FindConfig.ORDER_BY)).append(" ");

        }

        if (config.get(FindConfig.PAGE) != null && !"".equals(config.get(FindConfig.PAGE))){

            int page = config.get(FindConfig.PAGE) != null && !"".equals(config.get(FindConfig.PAGE)) ? Integer.parseInt(config.get(FindConfig.PAGE)) : 1;

            int limit = config.get(FindConfig.SIZE) != null && !"".equals(config.get(FindConfig.SIZE)) ? Integer.parseInt(config.get(FindConfig.SIZE)) : 10;

            sql.append(" limit ").append( (page-1)*limit ).append(" , ").append(limit);

        }

        log.info("[{}] - 查询操作，sql: {}",table,sql);

        return sql.toString();

}

    public List selectBaseList(String select) {

        List<Map<String,Object>> mapList = baseMapper.selectBaseList(select);

        List<E> list = new ArrayList<>();

        for (Map<String,Object> map:mapList) {

            list.add(JSON.parseObject(JSON.toJSONString(map),eClass));

        }

        return list;

}

4.1.4医疗资讯界面

当访客点击医院线上线下全诊疗系统中导航栏上的“医疗资讯”后将会进入到该“医疗资讯”列表的界面，然后选择想要看的医疗资讯信息，点击进入到详细界面，在详细界面可以收藏+赞+评论等操作，医疗资讯界面如下图4-5所示。

图4-4 医疗资讯界面图

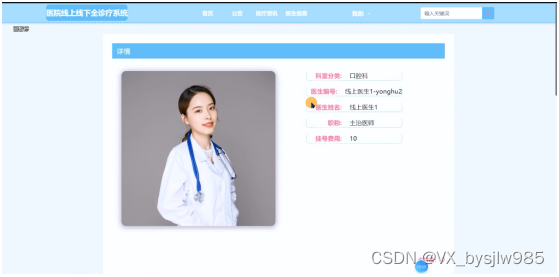

4.1.5医生信息界面

当用户点击“医生信息”这一菜单按钮，会显示管理员在后台发布的所有的医生信息，支持通过关键词对医生信息进行搜索，选择需要的医生信息点击可以进入到医生信息详细的介绍界面，在详细界面可以查看到医生的科室分类、医生编号、医生姓名、职称、挂号费用等信息，同时可以进行线上挂号、点赞、收藏、评论操作，医生信息界面如下图4-5所示。

图4-5医生信息界面图

4.1.6线上挂号界面

当用户在医生信息详情界面想要进行线上挂号，点击下方的“线上挂号”按钮，就会跳转到线上挂号信息填写界面，根据界面提示输入线上挂号信息，点击“提交”按钮，线上挂号就完成了，线上挂号界面如下图4-6所示。

图4-6 线上挂号界面图

4.1.7我的账户界面

当用户点击右上角“我的”这个按钮，会出现子菜单，点击“我的账户”可以对个人的资料、登录系统的密码以及自己收藏的信息进行设置管理，我的账户界面如下图4-7所示。

图4-7我的账户界面图

管理员点击“公告管理”菜单可以查看到系统中的所有公告，对已经存在的公告，管理员可以修改，也可以添加新的公告或者删除公告。界面如下图4-8所示。

图4-8公告管理界面图

public List selectBaseList(String select) {

        List<Map<String,Object>> mapList = baseMapper.selectBaseList(select);

        List<E> list = new ArrayList<>();

        for (Map<String,Object> map:mapList) {

            list.add(JSON.parseObject(JSON.toJSONString(map),eClass));

        }

        return list;

}

4.2.2 资源管理界面

资源管理主要管理员是对医疗资讯以及医疗资讯所属的分类进行管控，包含了用户对医疗资讯提交的评论信息，界面如下图4-9所示。

图4-9资源管理界面图

4.2.3系统用户管理界面

管理员点击“系统用户管理”这一菜单会显示管理员、线下医生、线上医生和患者这四个子菜单，管理员可以对这四个角色的信息进行增删改查操作。界面如下图4-10所示。

图4-10系统用户管理界面图
