MIPI协议介绍

mipi 协议分为 CSI 和DSI,两者的区别在于
CSI用于接收sensor数据流
DSI用于连接显示屏

csi分类

csi 分为 csi2 和 csi3
csi2根据物理层分为 c-phy 和 d-phy,
csi-3采用的是m-phy

一般采用csi2

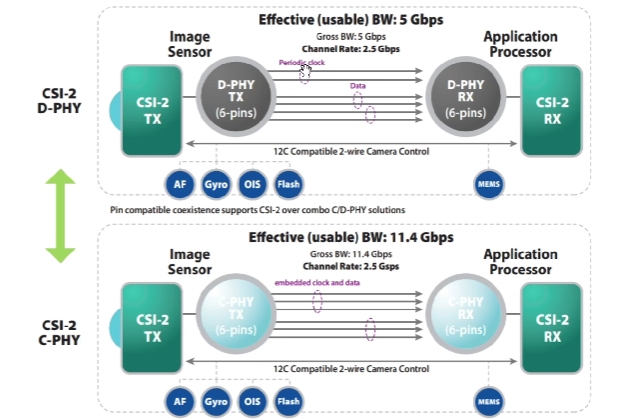

c-phy 和 d-phy的区别

d-phy的时钟线和数据线是分开的,2根线一对一对，每个channe最大2.5Gbps,
c-phy的时钟线会嵌入到数据线中，有3跟线，每个channe最大5.7Gbps,

csi2 每层的定义

PHY层主要规定了物理传输的各种电气特性，传输介质，序等，比如C-PHY就是需要三根线来进行传输，而D-PHY是数据和时钟分开进行传输
协议层，主要负责像素层次的打包和解包，Lane层次的打包和解包，还有各种控制信息的组合
应用层，就是我们自己想怎么用就怎么用了，比如拿到像素数据之后做各种图像处理算法

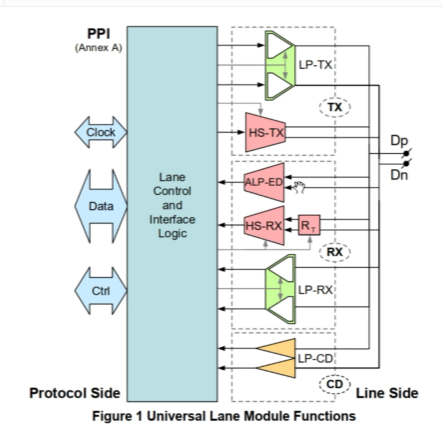

PHY层

PHY最外面
