PS端开发流程详细步骤

1.第一步：打开Vivado软件，创建或打开一个工程。

2.第二步：在Block Design中添加arm核心，并将其配置为IP核。

3.第三步：配置arm核心的外设信息，如DDR接口、时钟频率、UART接口等。

4.第四步：完成Block Design中的模块互联，生成PL端的比特流。 5.第五步：导出PS端的硬件信息，包括arm IP核的外设、速度、引脚和地址等信息。

BD的设计

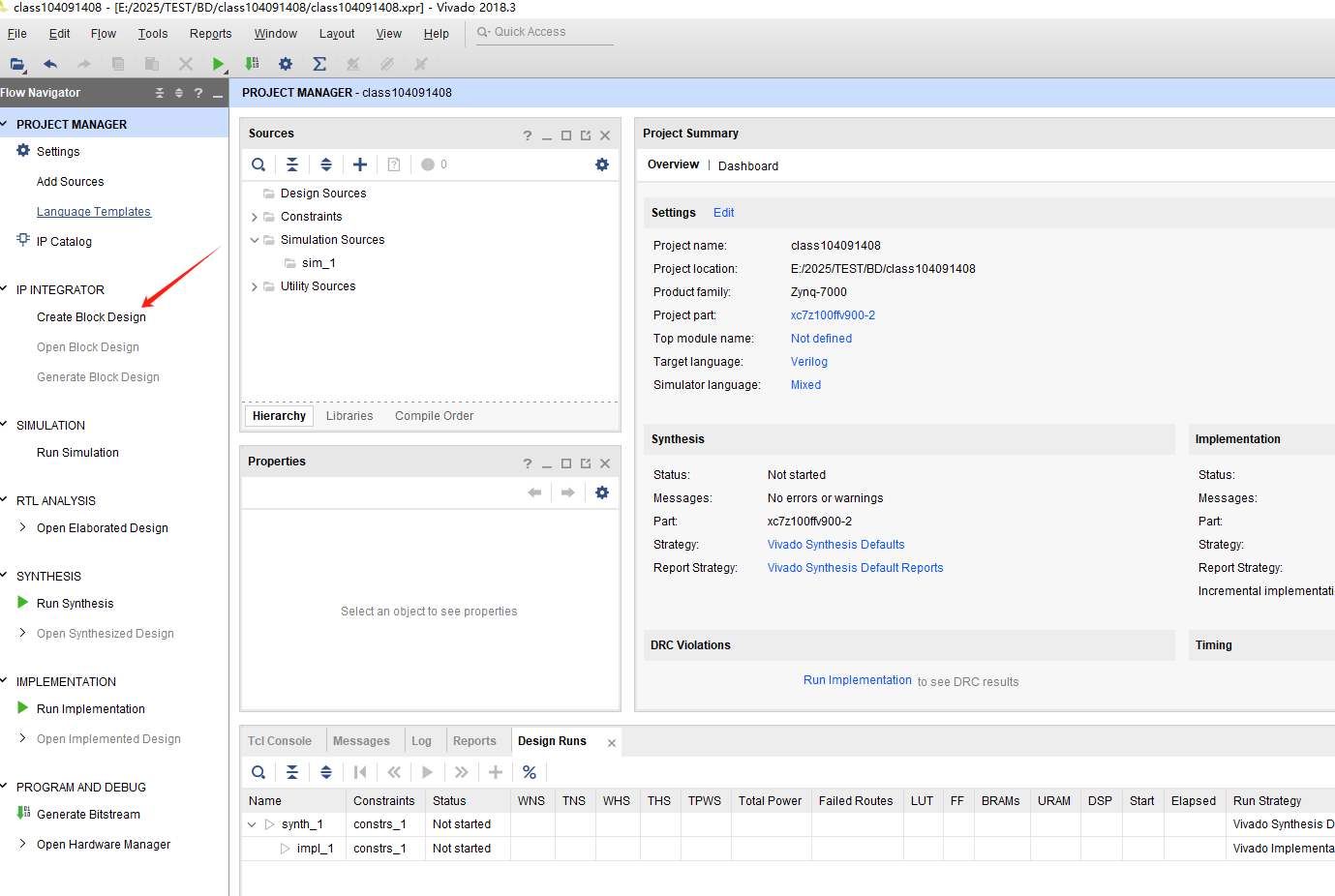

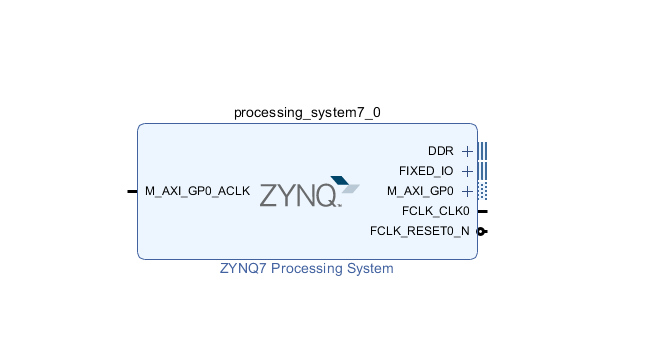

1创建bd

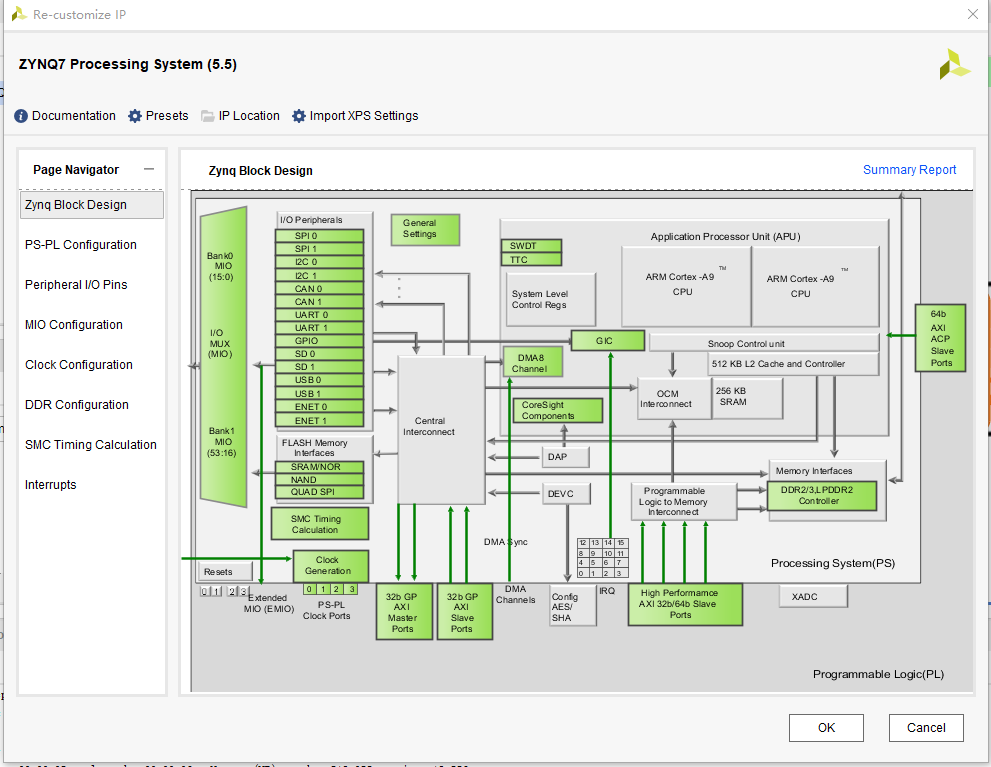

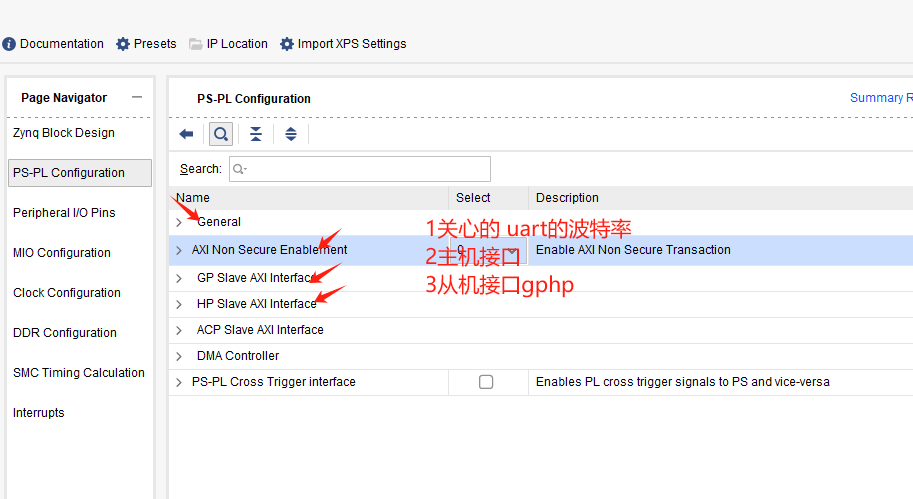

 2 资源介绍





 2.1 最小系统

需要有ddr以及uart和时钟

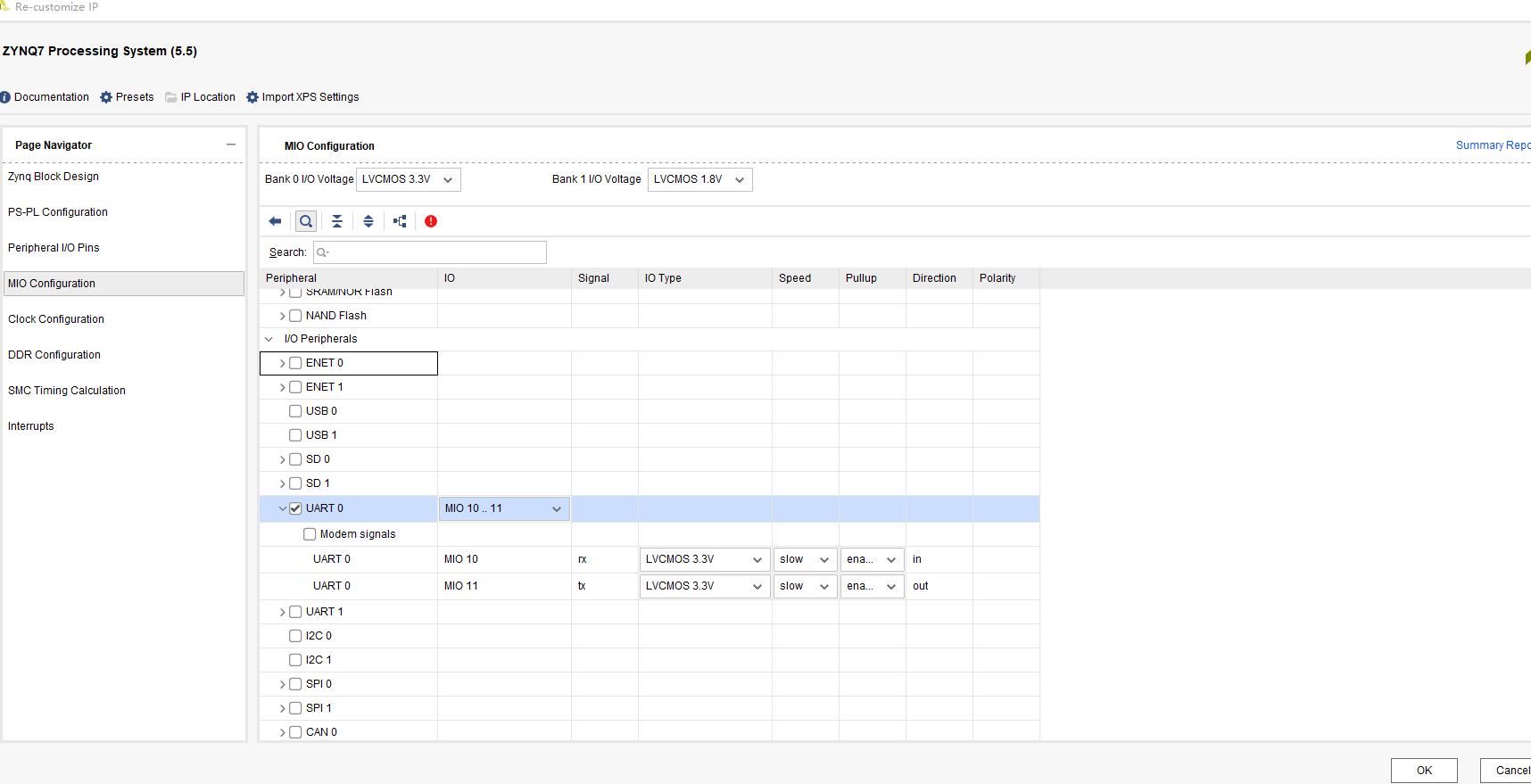

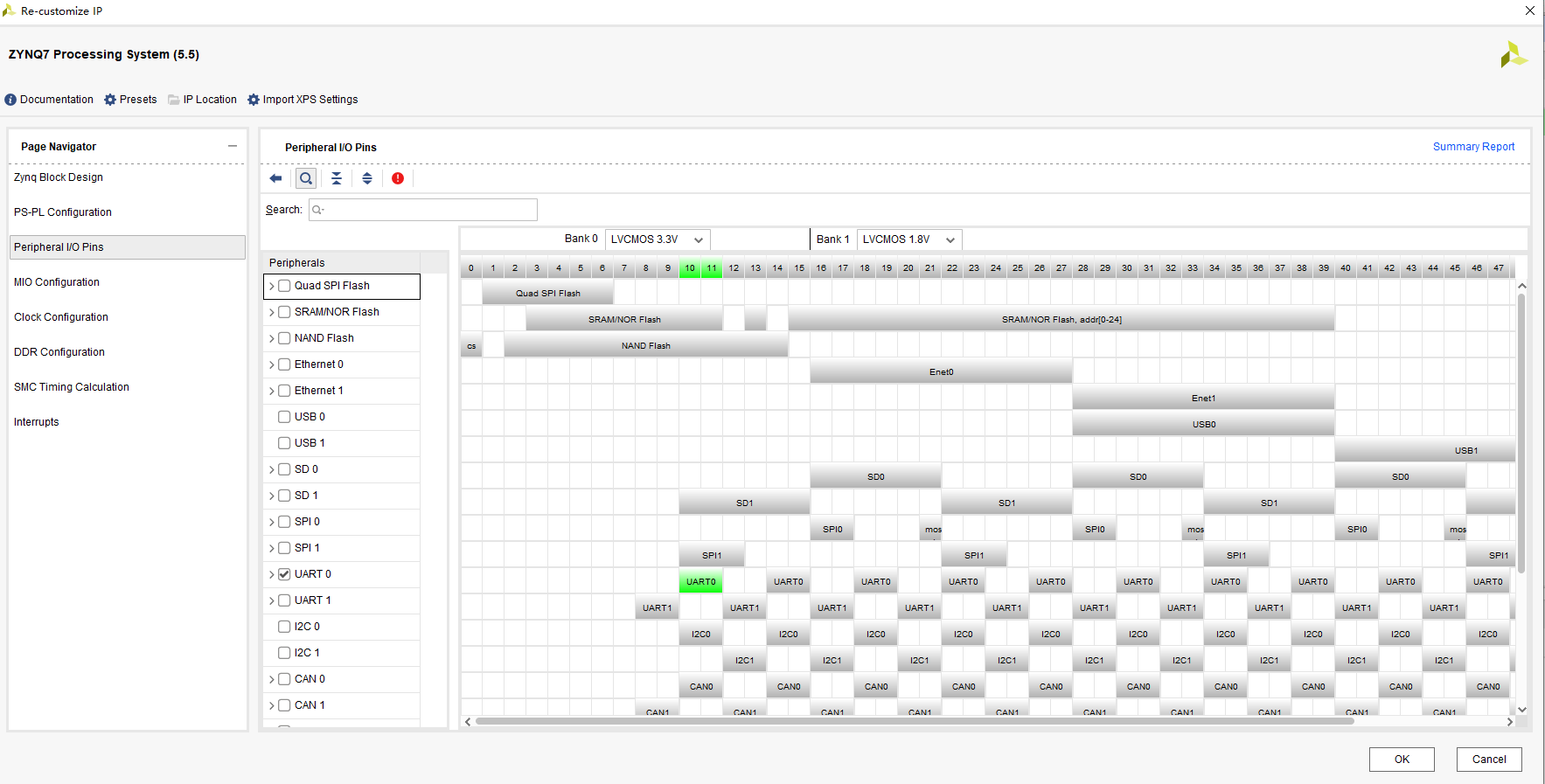

配置外设io口，这里就是zynq的管脚规定好的，根据原理图用哪个个勾选哪一个。

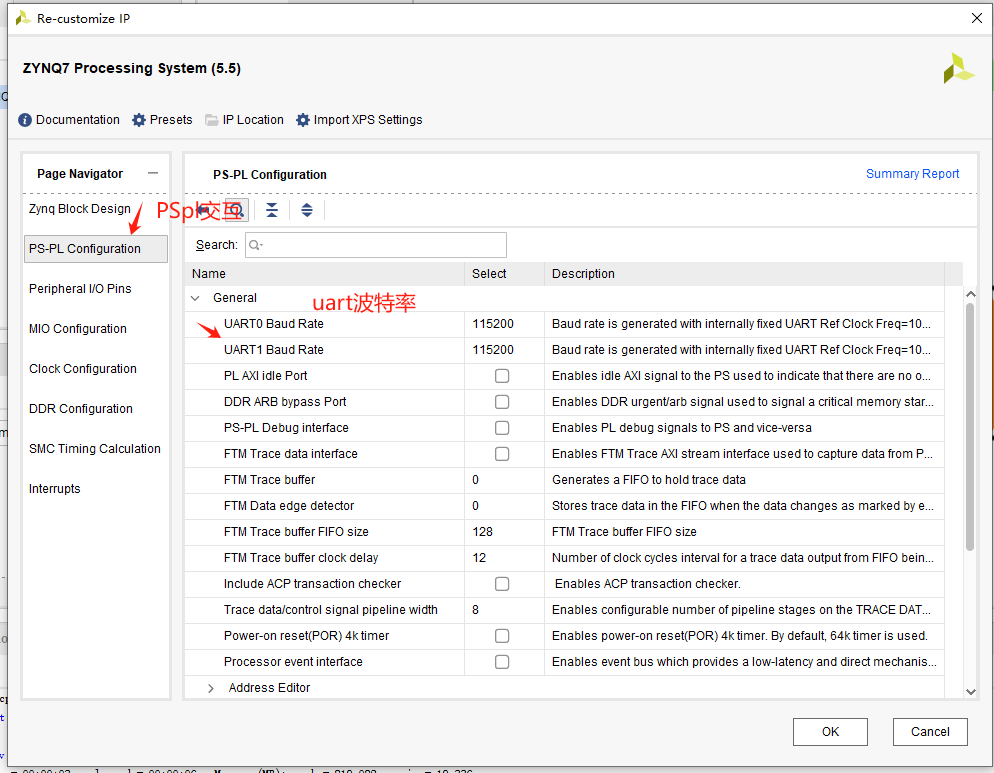

 对外设uart的配置可以看到配置好的

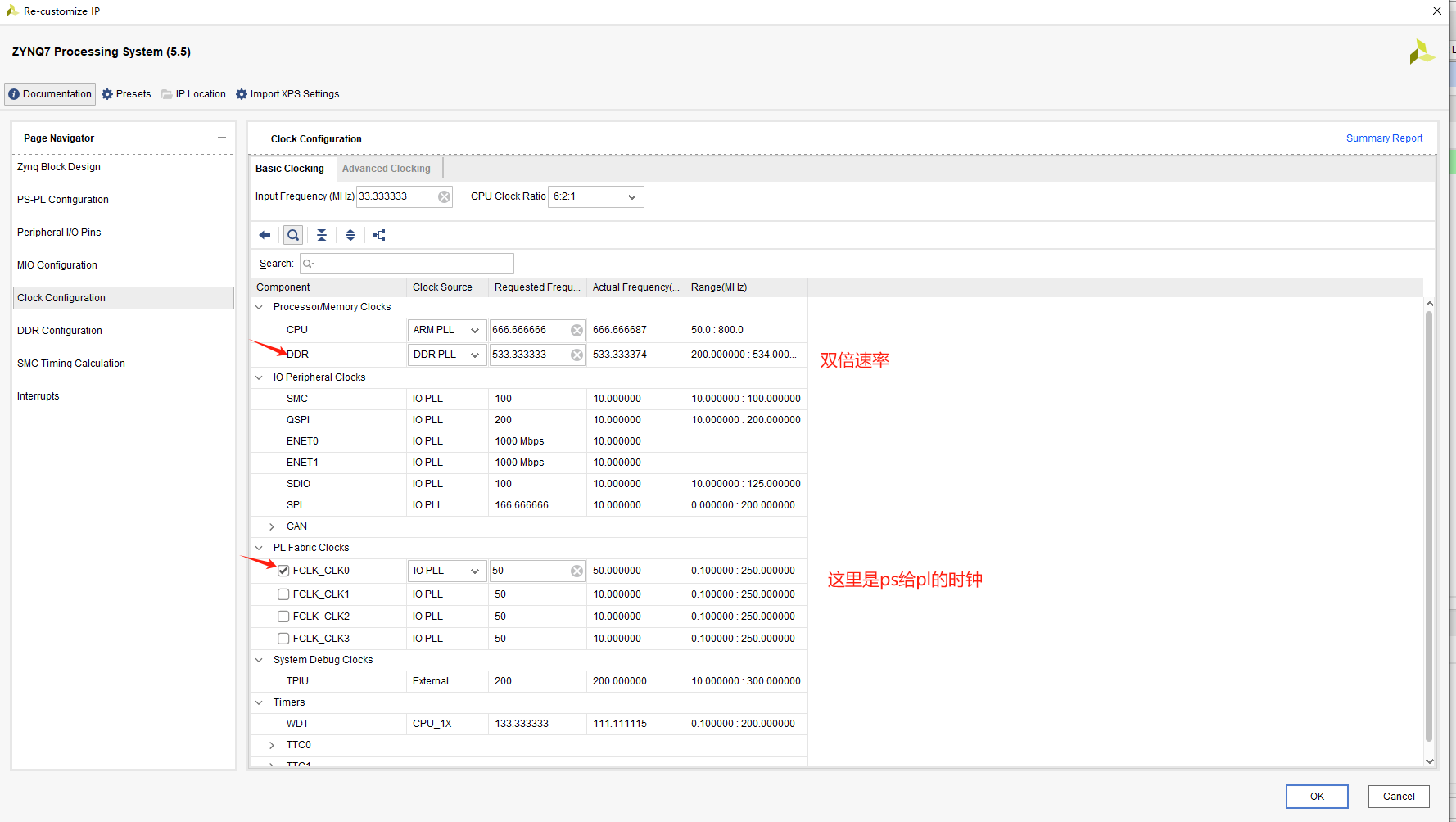

 时钟的配置

ddr是双倍的

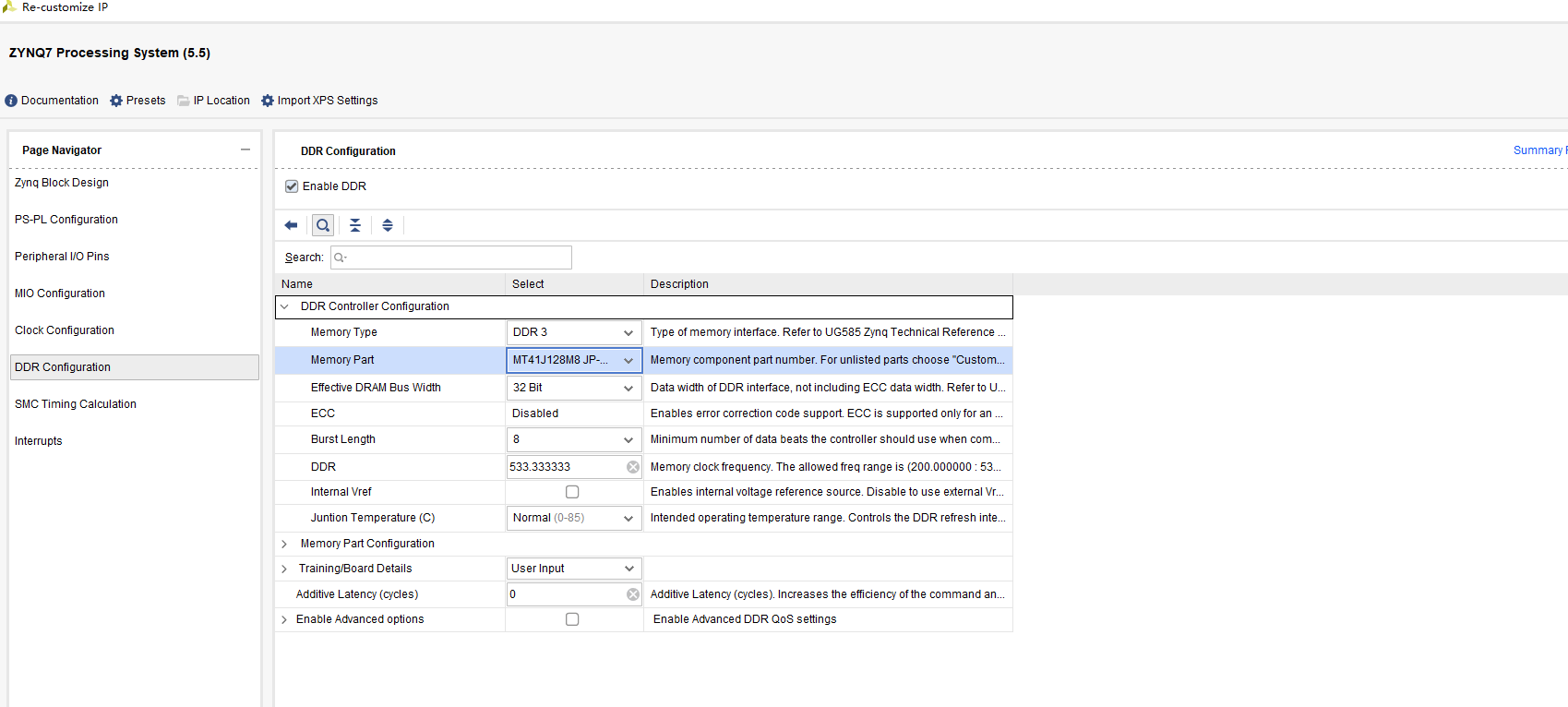

 ddr的配置

如果一片是16位有两片的话那么位宽就选32

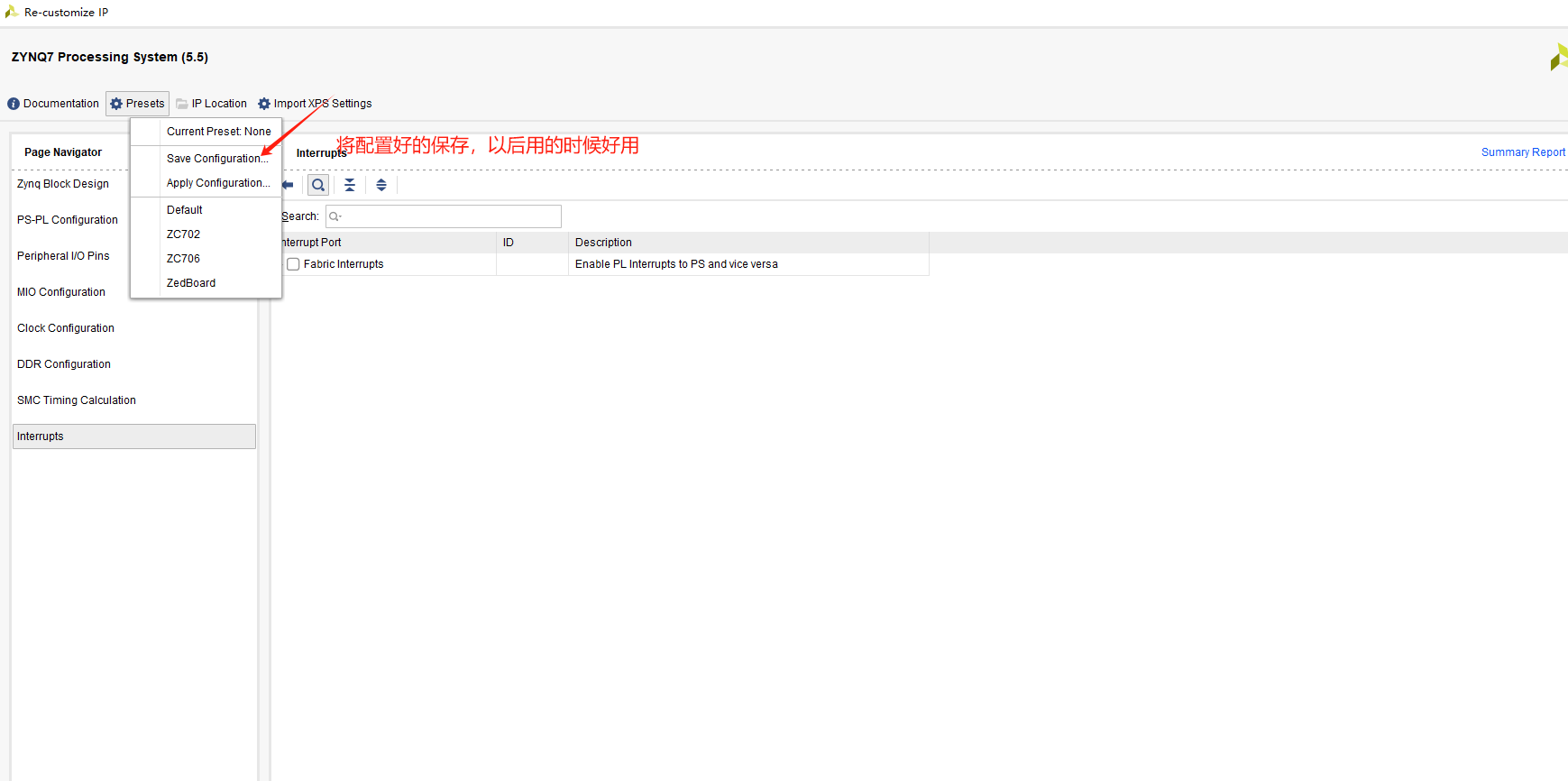

 保存zyaqip

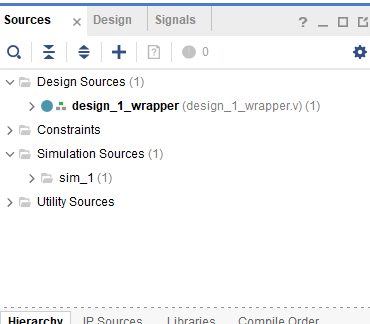

 打包Generate output products 然后Create HDL wrapper





 打包好后，以及自动分配好约束文件生成bit文件即可
