GMSL device 使用起来还是比较简单
ADI 已经充分考虑了用户的需求，尽可能的降低的芯片的使用和配置复杂度
一对加串器和解串器，只要工作模式匹配得当，Link Locked，便能够正常工作

如果遇到 Link 无法建立（Locked），电源没有问题的情况下，多半是加串器和解串器的工作模式不匹配

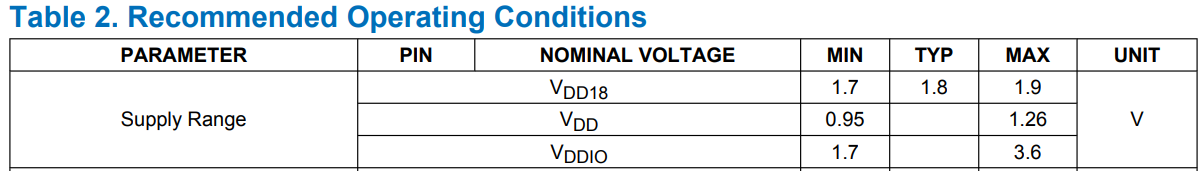

首先排除电源问题，加串和解串器一般都是三路电源，以 MAX96717 为例， 电源参数如下：

MAX96717 有两个 Strapping pins： MFP1/CFG0(Pin.3) 和 MFP2/CFG1(Pin.4)
芯片在上电时，会检测这两个管脚的电压，根据不同的电压值，芯片进入到不同的工作模式。

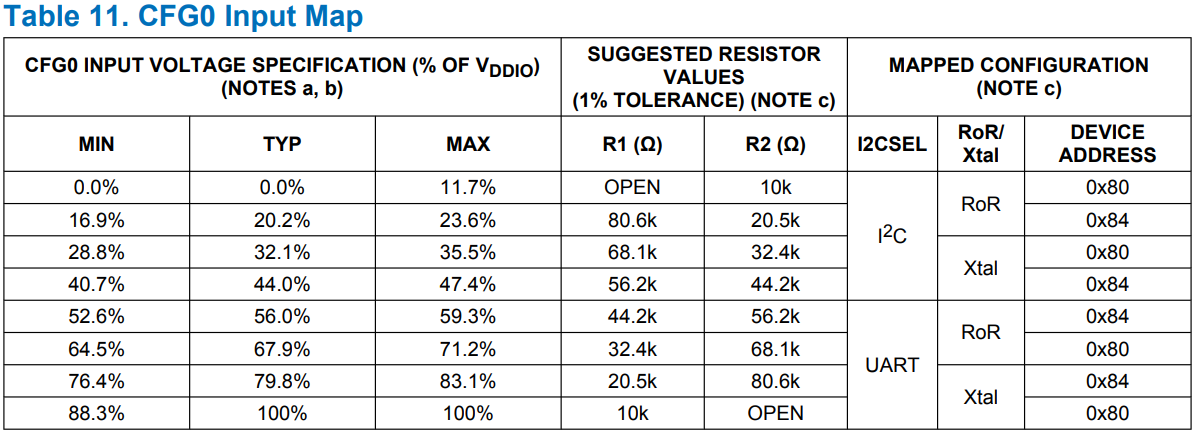

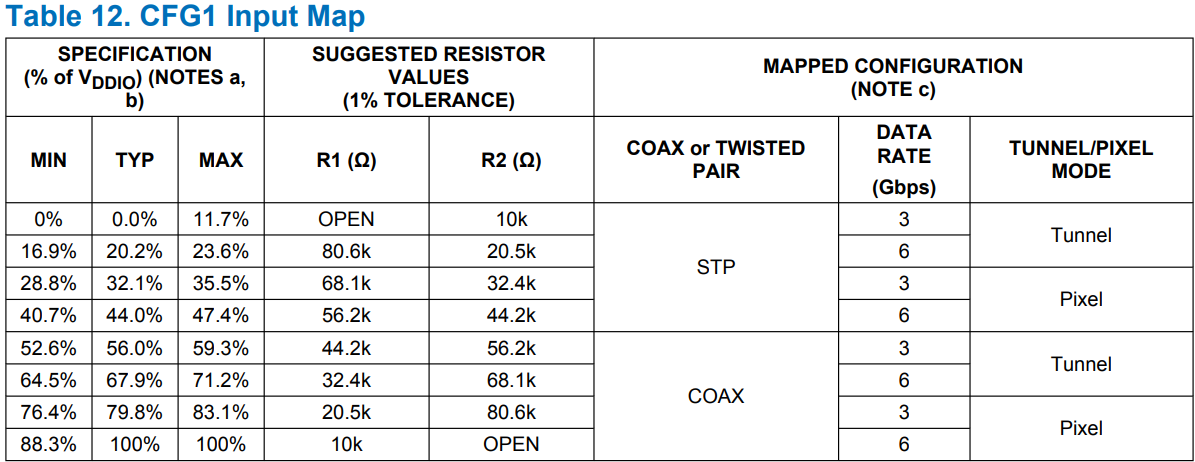

MAX96717 规格书上的有两个真值表：

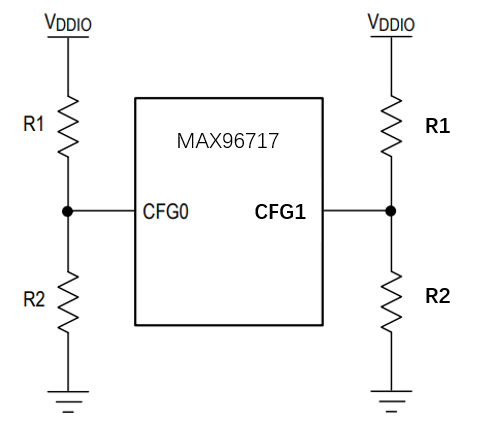

其中，R1/R2 的电路位置如下：

从表中我们也可以看出：
CFG0 用于选择通信模式(I2C or UART), 时钟选择（XTAL or RoR） 以及器件初始地址（该地址在上电之后也可以通过寄存器进行修改）
CFG1 用于选择线缆类型（Coax or STP），工作速率（3G or 6G）以及工作模式（Pixel or Tunnel）

比如说，我们期望 MAX96717 工作在 I2C, 上电地址 0x80, 6G，Coax， Pixel，XTAL 模式：

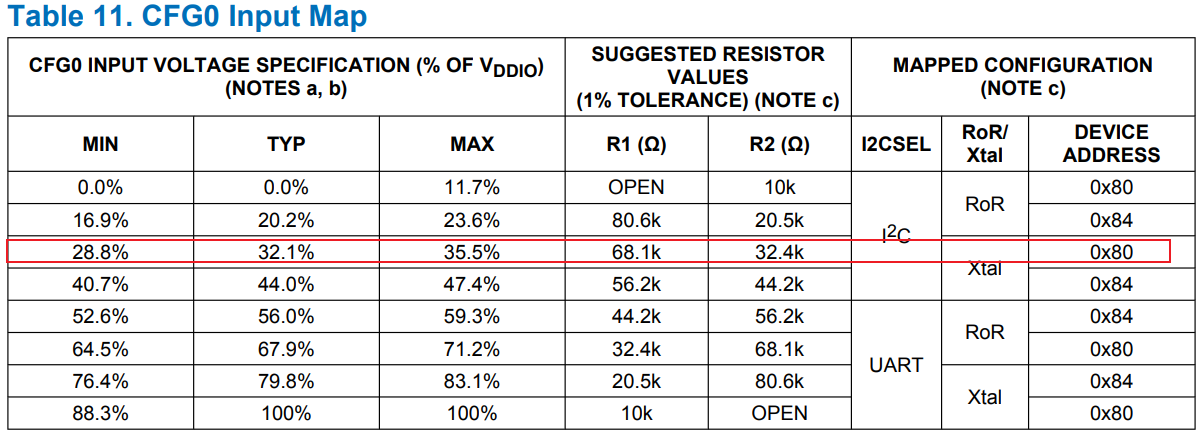

CFG0 需要选择如下挡位：

那么，对应的上拉下拉电阻 R1/R2 分别为 68.1k 和 32.4k

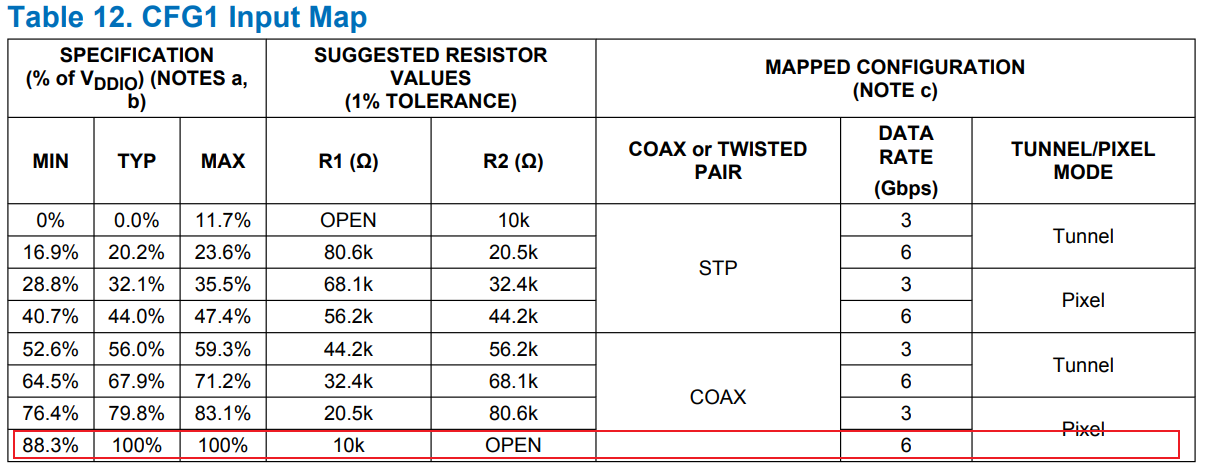

CFG1 需要选择如下挡位：

那么，对应的上拉下拉电阻 R1/R2 分别为 10k 和 Open(即 NC， 不上件)

GMSL 的解串器也是类似的配置，具体请参考对应的规格书

加串和解串器上电之后，可以通过寄存器判断 GMSL link 是否 Locked

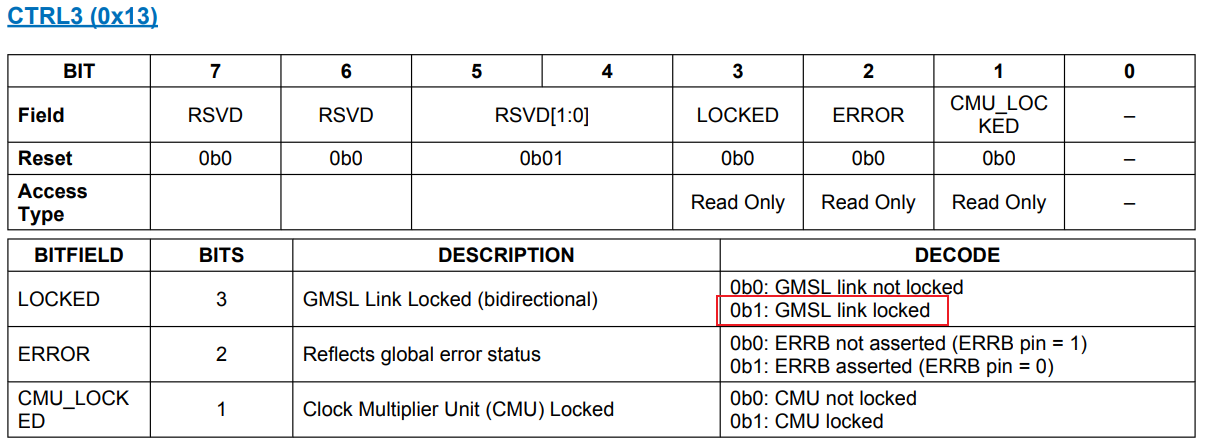

以 MAX96717 为例， 0x13.bit3 = 1 , 则代表 GMSL 链路 Locked 成功
如果 0x13.bit3 = 0， 则是链路没有 Locked，需要去排查下具体问题（通常是工作模式配置问题）

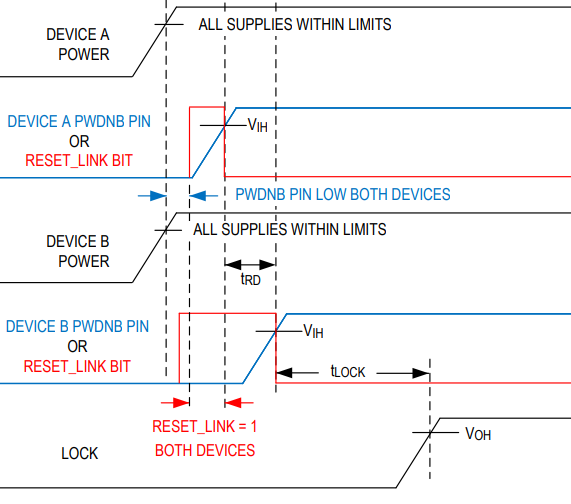

有同学会问，上电之后多久可以去检查 Locked bit 的状态。
ADI 官方给的 Locked 时间是 ~45ms， 笔者建议可以在 100ms 之后去检查 Locked 的状态
