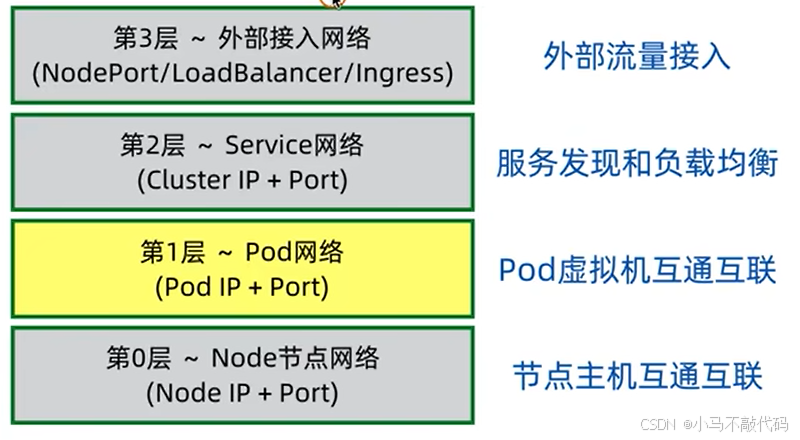

模仿七层网络模型，抽象出四层模型

POD网络

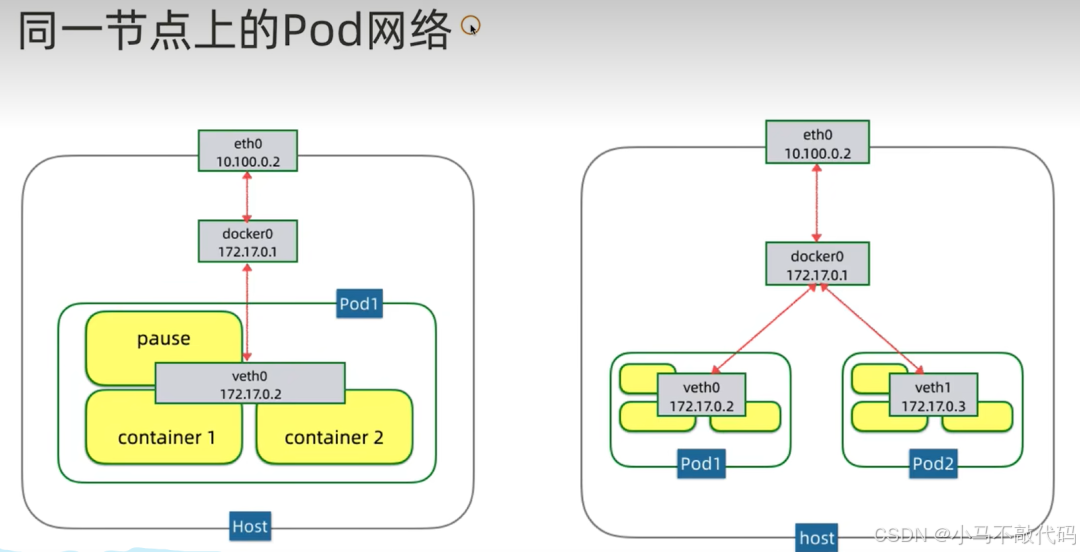

同一节点上的pod网络

• 依赖于虚拟网桥/网卡（linux虚拟设备）
• pod内容器共享网络栈（pause容器创建）


不同节点上的pod网络

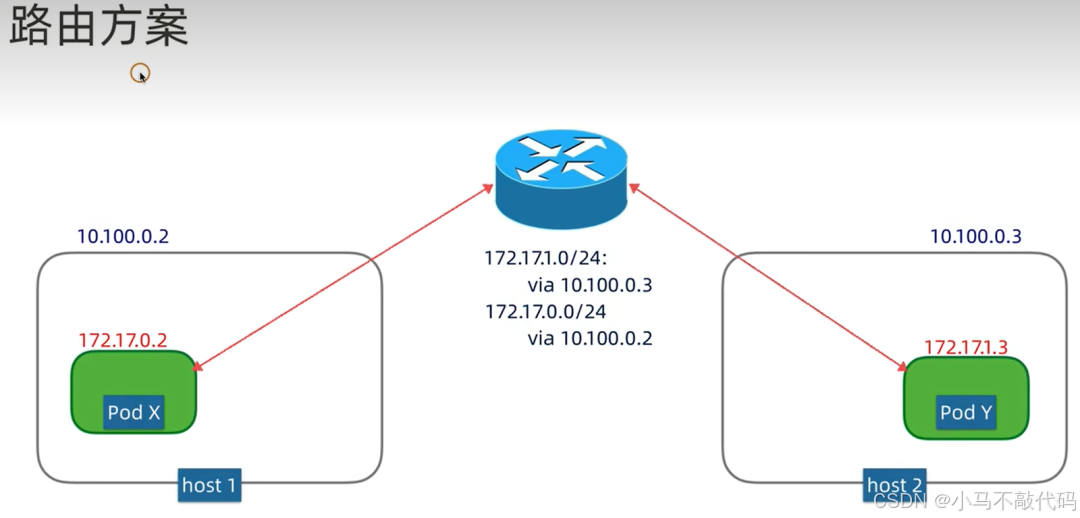

• 路由方案：依赖于底层网络设备，但性能开销小
• 覆盖网络：不依赖于底层网络，但有封包解包开销

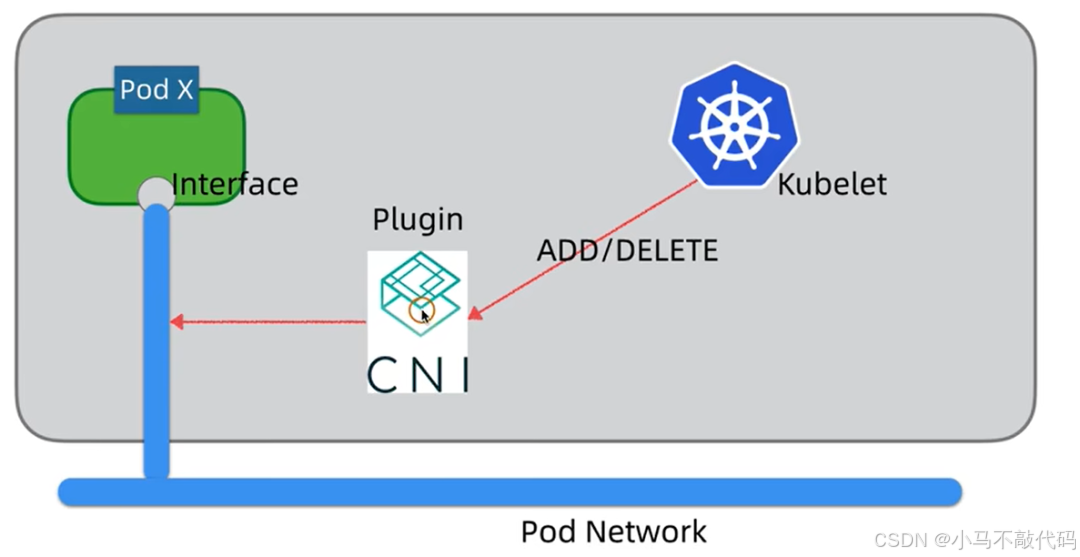

CNI：容器网络接口

• 是一个pod网络集成标准，简化k8s和不同pod网络实现技术的集成

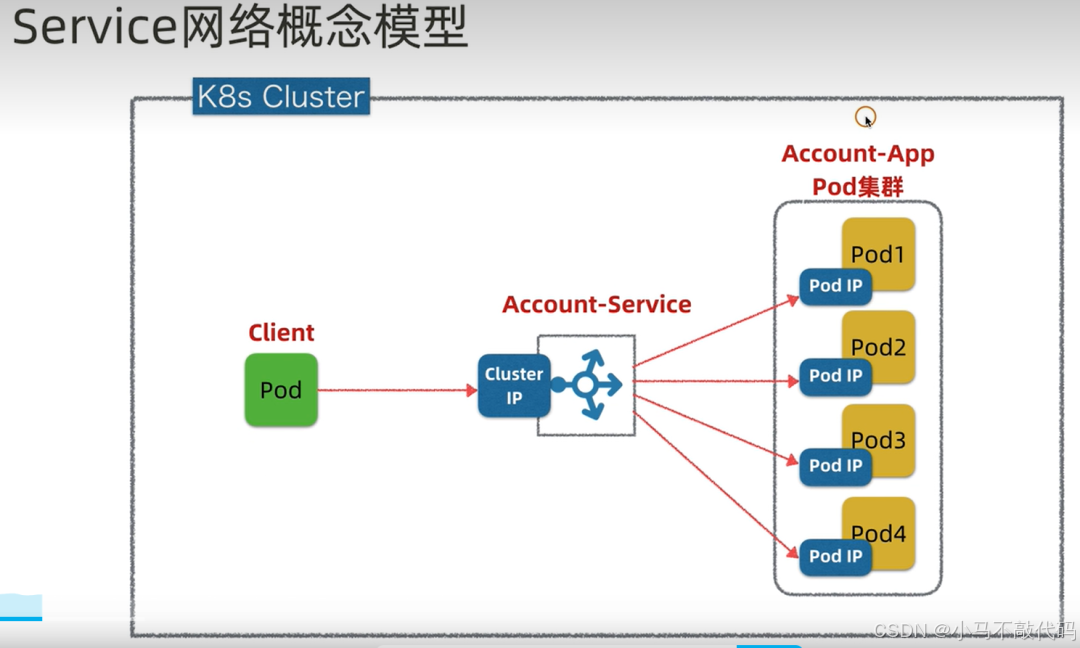

Service网络

• service网络构建于pod网络之上，目的在于：

1. 服务发现service discovery

2. 负载均衡load balancing

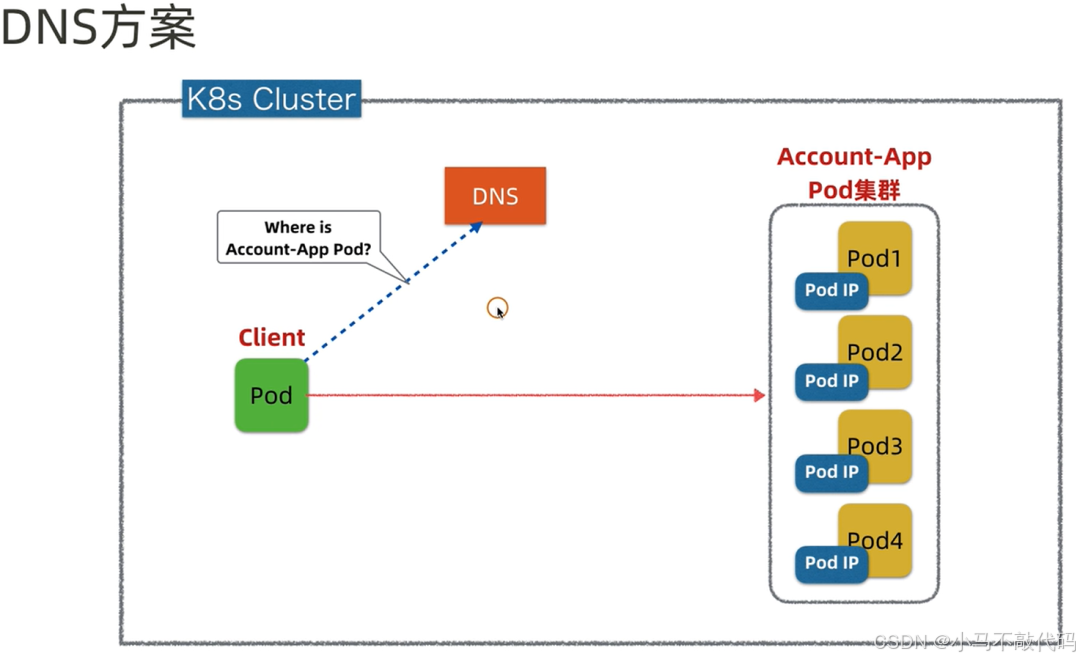

• servicename+clusterip统一屏蔽服务发现和负载均衡，原理基于DNS+service registry

• 客户端kube-proxy + iptables转发，无倾入不穿透性能损耗比较小

• k8s的服务发现机制可以认为是现代微服务发现机制+传统linux内核机制的融合

服务网络实现原理

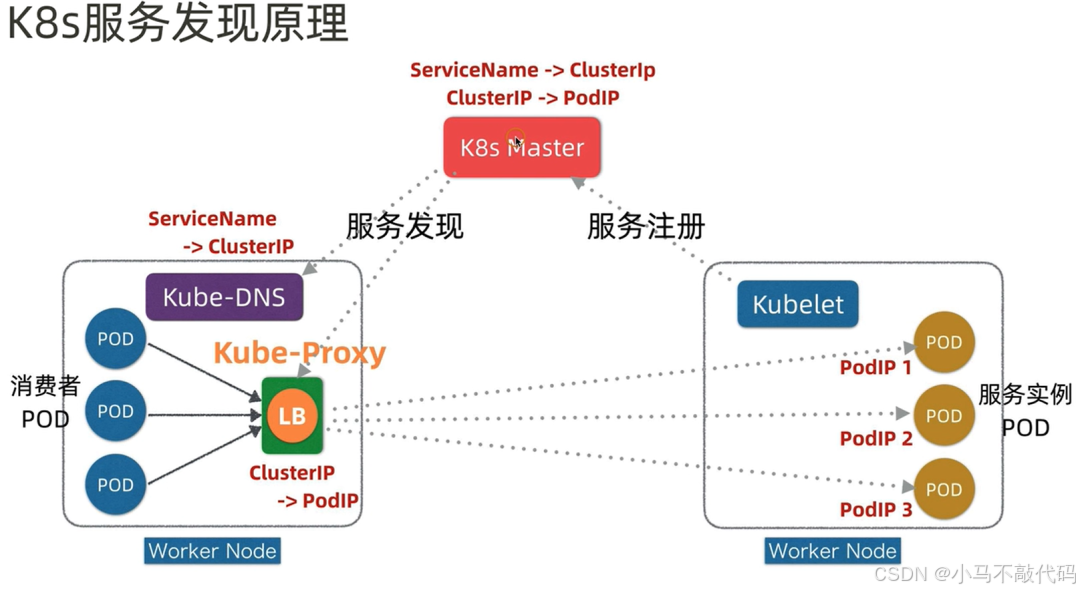

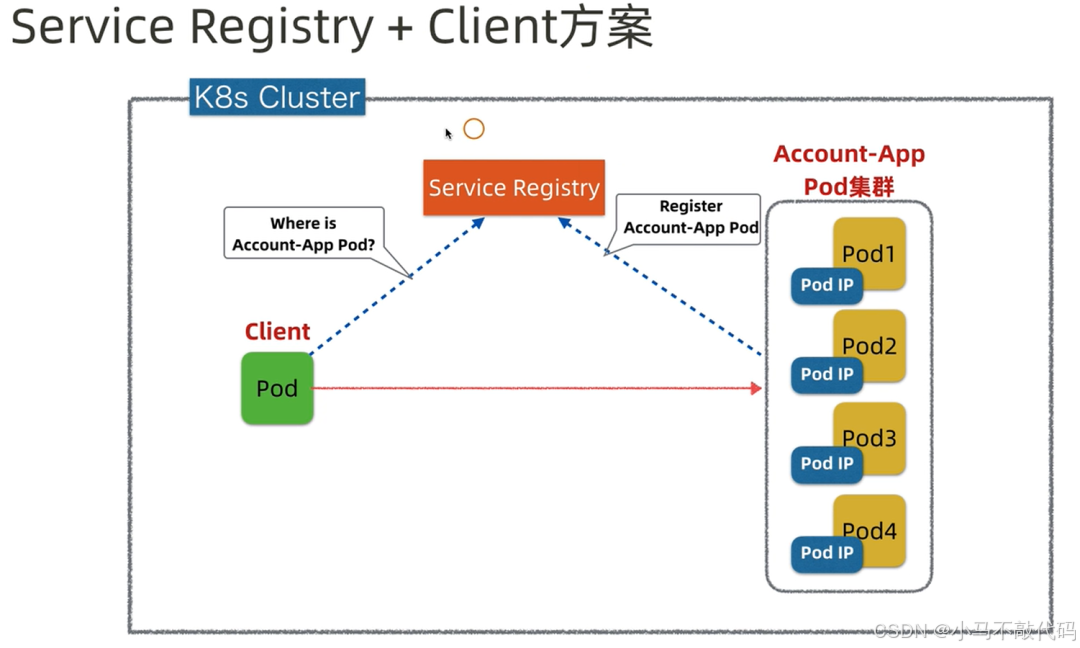

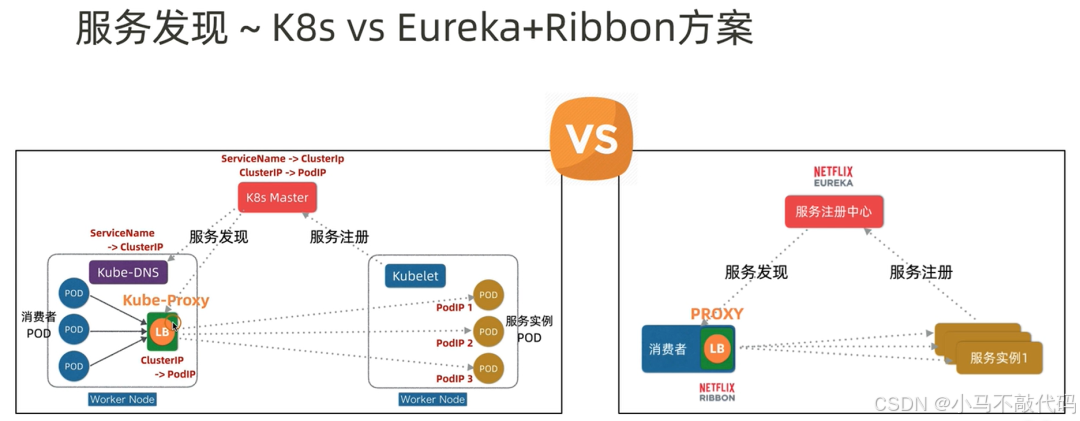

服务发现：k8s方案 vs Eureka+Ribbon方案

NodePort vs LoadBalancer vs Ingress对外暴露服务方案

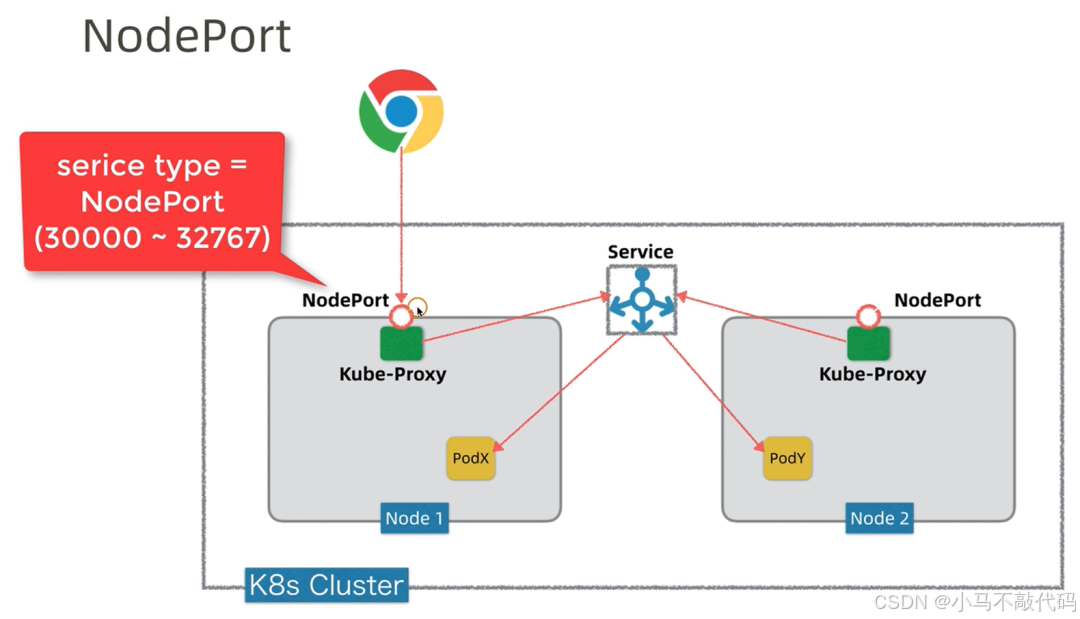

• NodePort 将service暴露在节点网路上，nodeport背后是kube-proxy。kube-proxy是沟通service网络、pod网络和节点网络的桥梁
• LoadBalancer 将service暴露在公网上+负载均衡，背后对接nodeport，公有云支持但收费

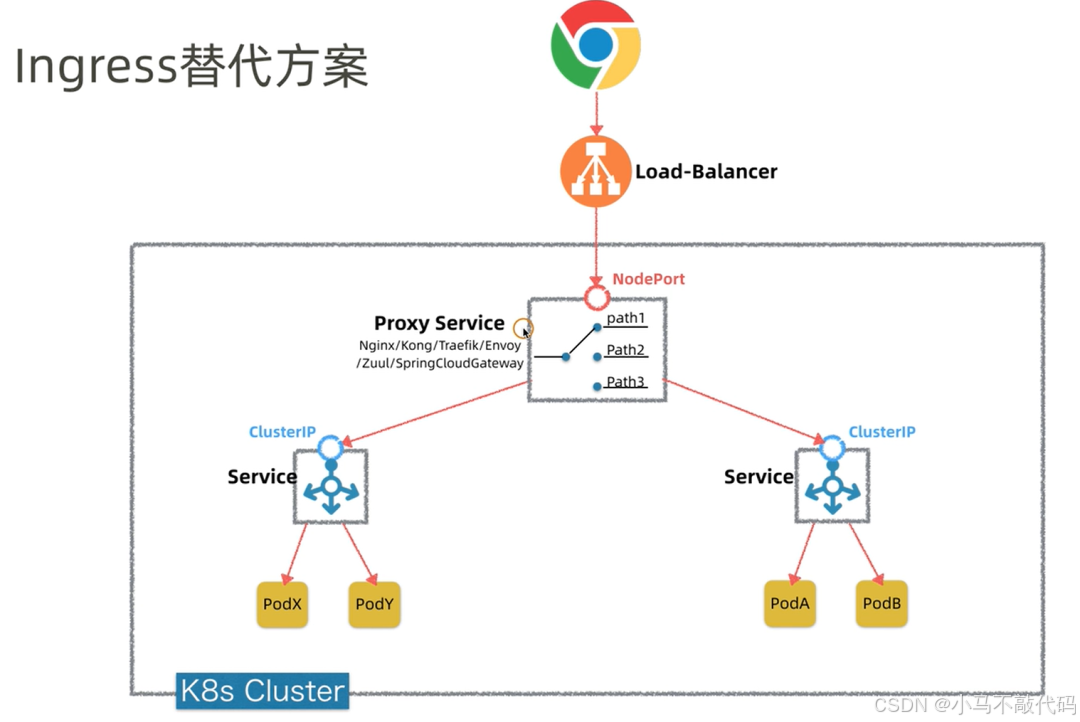

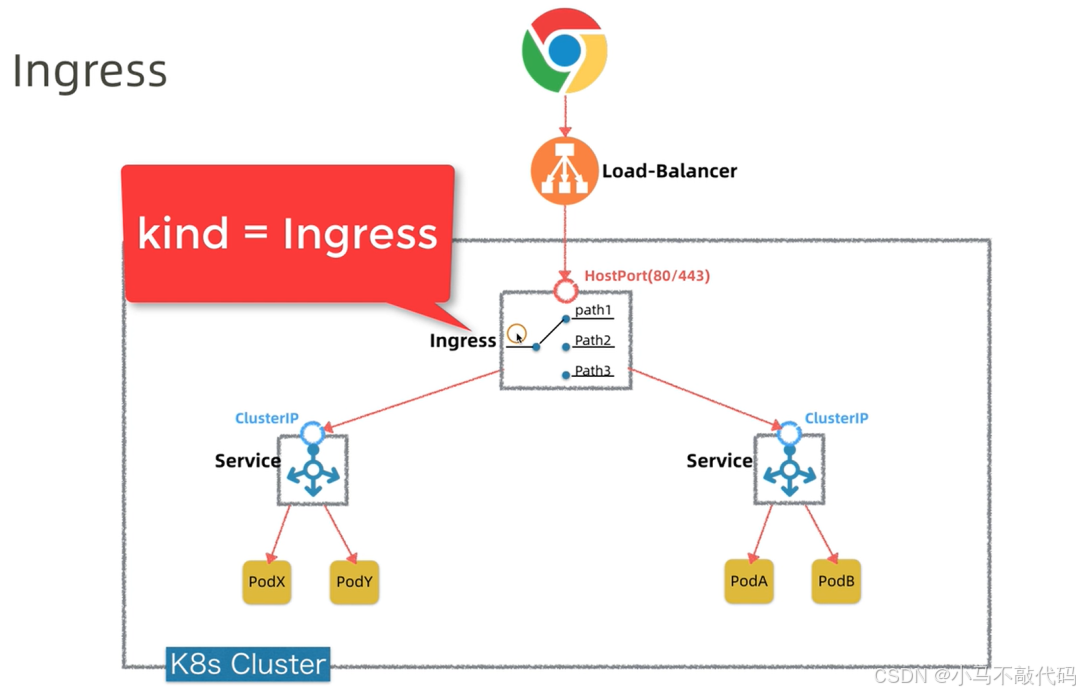

• Ingress 同时将多个HTTP服务暴露到外网，但是只需申请一个或少量LB，七层反向代理，相当于一种特殊的service
• 通过kubectl proxy或者port forward，可以在本地环境快速调试k8s中的服务或pod
• k8s的Service发布的三种type ：

- type=ClusterIP，表示内部可以访问服务

- type=NodePort，表示通过NodePort对外暴露的服务

- type=LoadBalancer，表示通过LoadBalancer对外暴露服务

深入分析Kube-Proxy

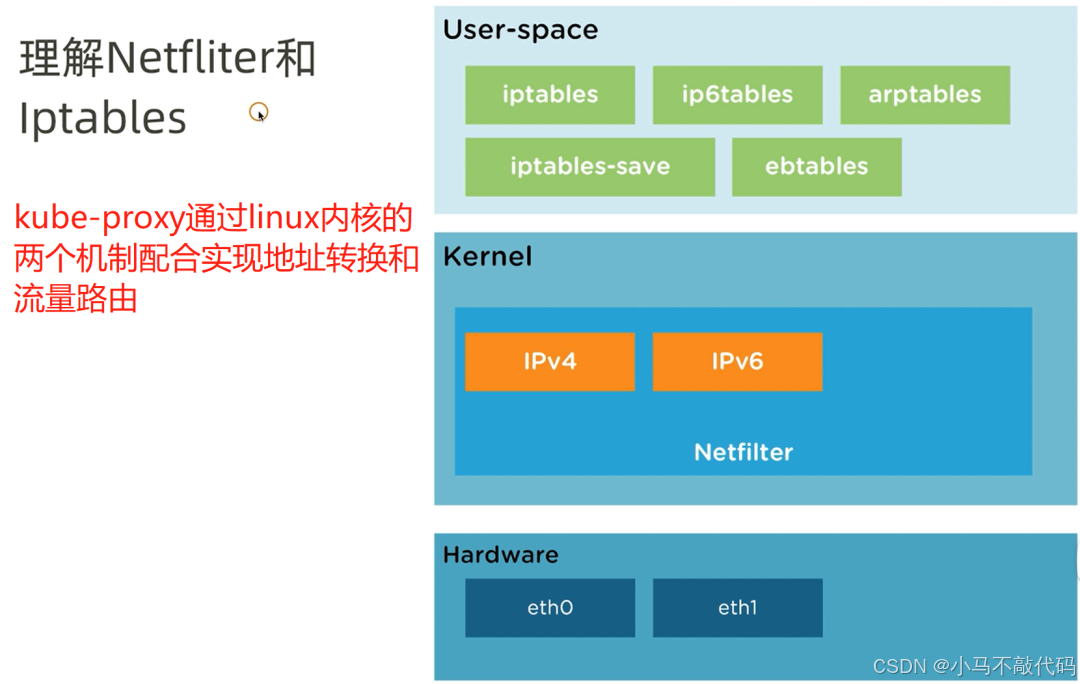

理解netfilter和iptables

kube-proxy的三种工作模式

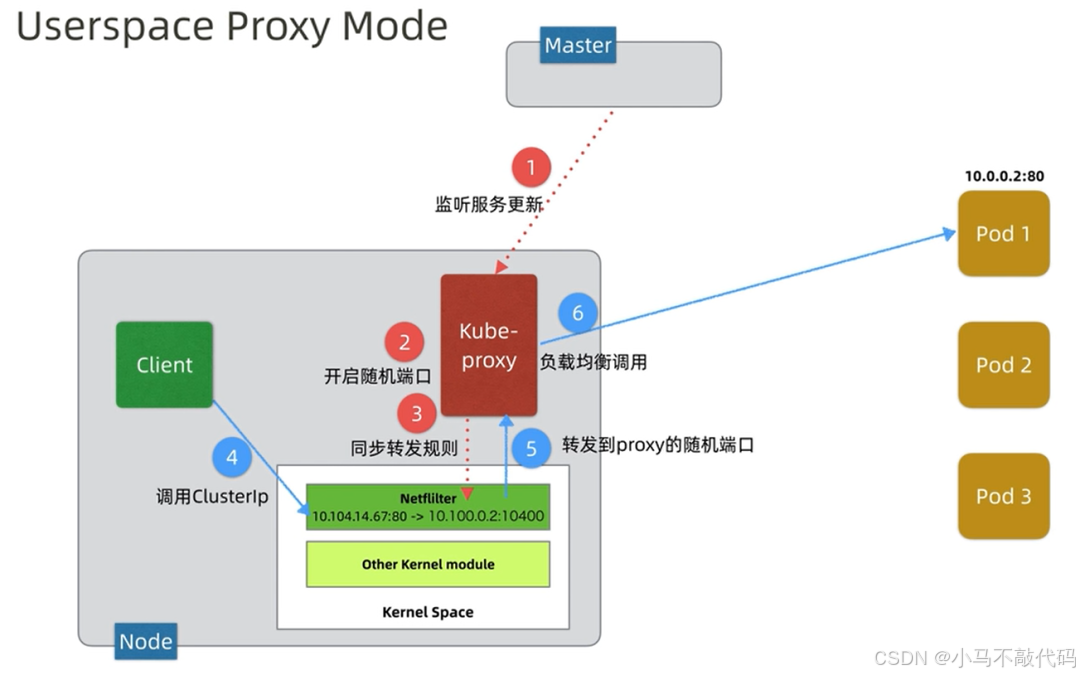

用户空间代理模式
已经基本淘汰

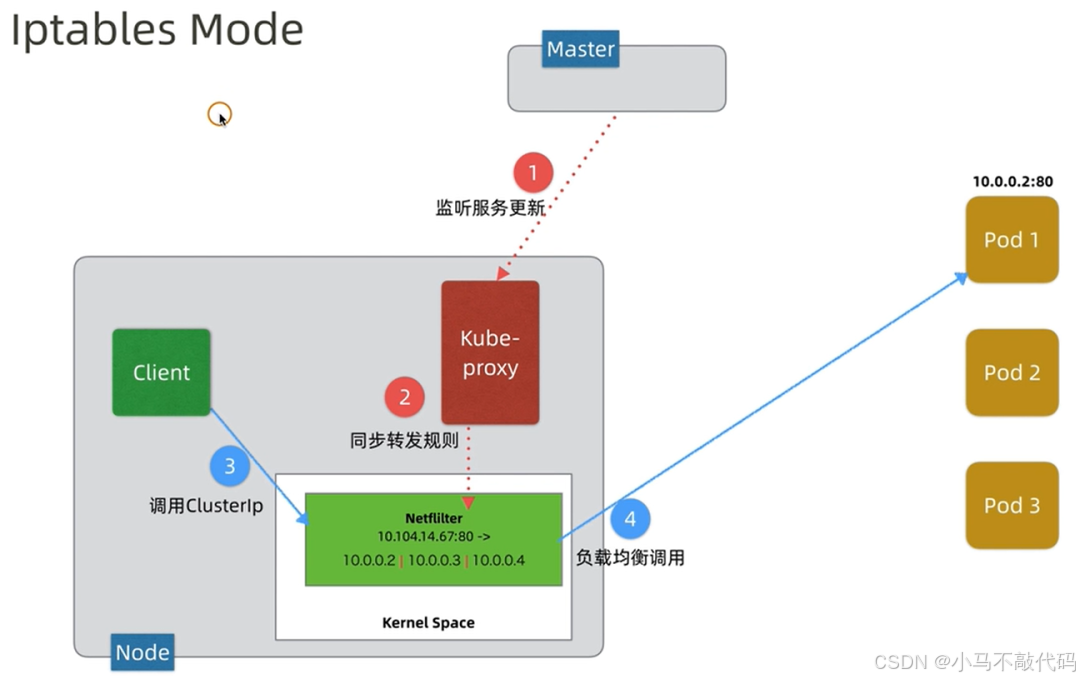

iptables模式
生产适用，中小规模集群

ipvs模式
