基于ST的VIPERGAN65和SRK1004的65W QR USB PD适配器参考设计

一：评估板STDES-VIPGAN65F介绍

STDES-VIPGAN65F是一款65w USB Type-C®3.0电源适配器参考设计。它是一个带有独立USB PD控制器的隔离电源。评估板在初级侧实现了准谐振反激电路，这个转换器基于意法半导体的VIPerGaN®高压转换器VIPERGAN65并带有光耦合器反馈电压调节。先进的低静态电源管理有助于实现低功耗待机消耗。

在二次侧，为提高系统效率，整流使用SRK1004自适应同步整流控制器。同样在次级侧，CC/CV调节回路驱动功率调节stage和USB Type-C®PD接口基于STUSB4761控制器。

二：原理图如下

注1：参考文章 ST VIPERGAN65 规格书，网址 VIPERGAN65 - Advanced quasi-resonant offline high voltage converter with E-mode GaN HEMT - STMicroelectronics
注2：参考文章STDES-VIPGAN65F，网址 STDES-VIPGAN65F - 65 W QR USB PD adaptor reference design based on VIPERGAN65 and SRK1004 - STMicroelectronics

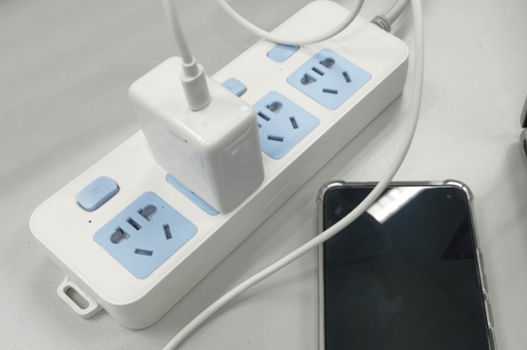

►场景应用图

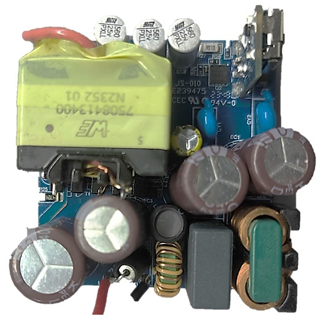

►展示板照片

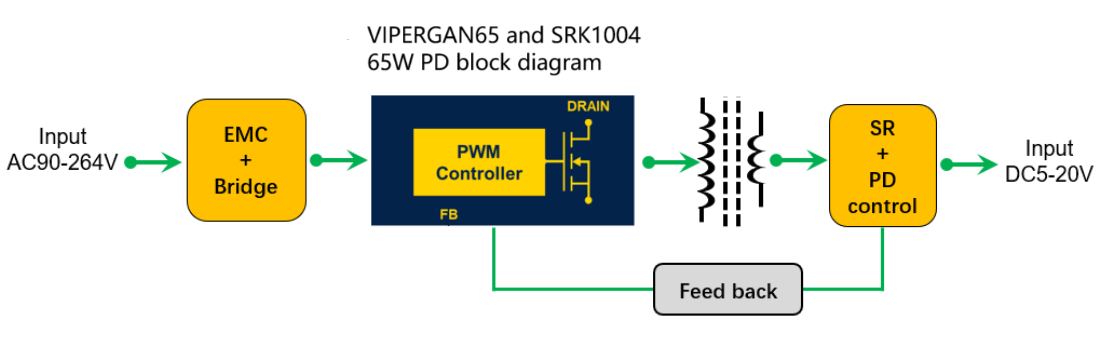

►方案方块图

►核心技术优势

•4个功率点平均效率：>92%
•空载待机功耗功耗：<50 mW（@230 VAC）
•EMI符合IEC55022 B
•VIPERGAN65集成 650V 氮化镓MOS（GaN）可实现紧凑、简化的PCB布局和减少BOM
•具有动态消隐时间和可调谷底同步延迟功能的QR，可在任意输入线路和负载条件下最大化效率
•谷底锁定
•输入电压前馈补偿OPP
•频率抖动可抑制EMI

►方案规格

•输入电压范围：通用交流从90至264 Vac与47至63赫兹频率
•输出电压：单个c型输出从5到20vdc
•最大输出功率65w
•效率标准：符合CoC 2级和DoE 6级效率要求
•峰值效率：94% @ 230伏输入，92.3% @ 90伏输入
•支持USB PD 3.0
•EMC兼容：CISPR32B/EN55032B
